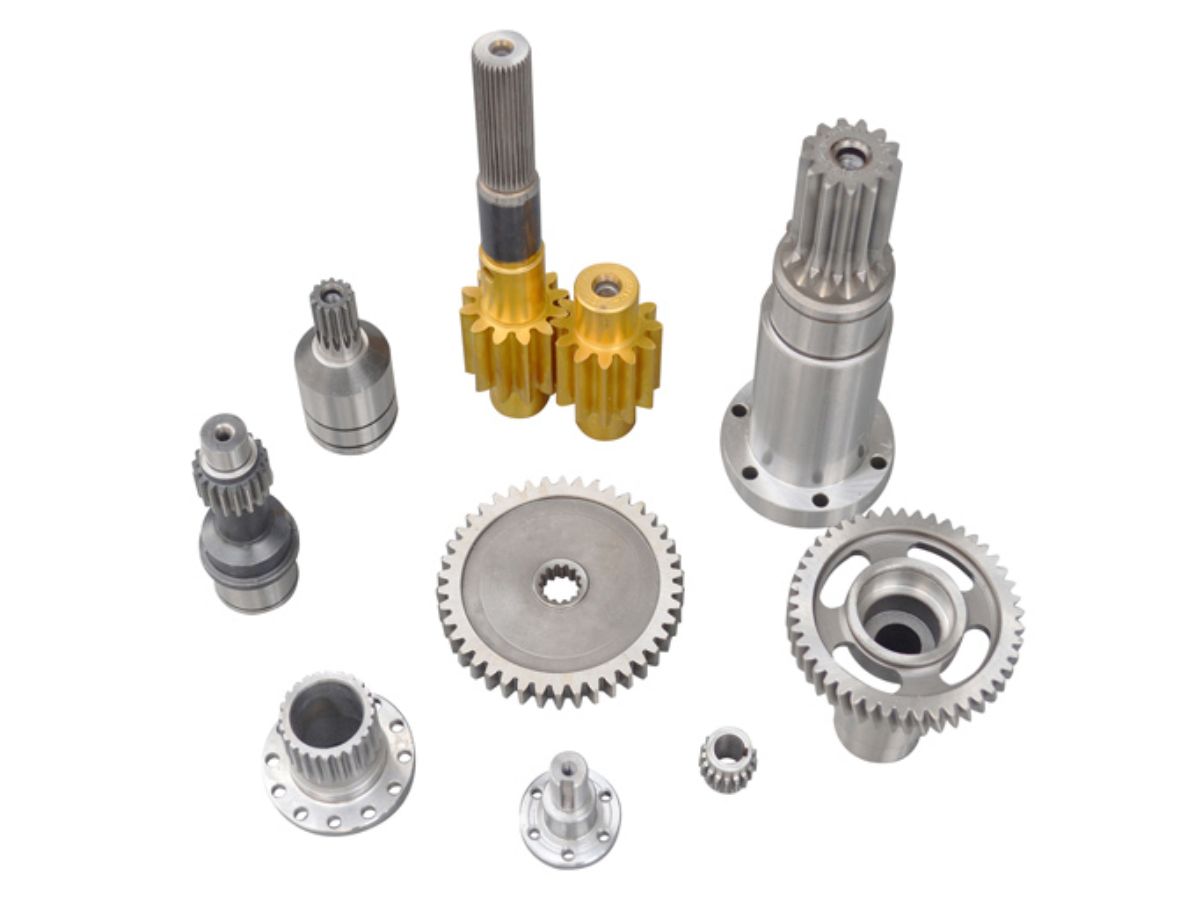

Kundenspezifische Fertigung hochpräziser Zahnräder für CNC-Roboter und Maschinen

Kundenspezifische Fertigung hochpräziser Zahnräder für CNC-Roboter und Maschinen

  • Kundenspezifische Fertigung hochpräziser Zahnräder für CNC-Roboter und Maschinen
  • Kundenspezifische Fertigung hochpräziser Zahnräder für CNC-Roboter und Maschinen
  • Kundenspezifische Fertigung hochpräziser Zahnräder für CNC-Roboter und Maschinen
  • Kundenspezifische Fertigung hochpräziser Zahnräder für CNC-Roboter und Maschinen

● Einführung

Wir sind auf die kundenspezifische Fertigung von Präzisionszahnrädern spezialisiert, unterstützt von einem erfahrenen Ingenieurteam und über 30 fortschrittlichen CNC-Zahnradschneidmaschinen, die aus den Vereinigten Staaten, Japan und von führenden inländischen Lieferanten importiert wurden. Unsere integrierten Produktionskapazitäten umfassen das Schneiden von Spiral-Kegelrädern, Läppen, Schleifen und Wälzfräsen, ergänzt durch Oerlikon-Zahnräder-Läppmaschinen, Kegelradschleifmaschinen und Präzisionsprüfgeräte. Wir bieten One-Stop-Services von Rohmaterialien bis zu Fertigprodukten sowohl für Prototypen als auch für die Serienproduktion.
Unsere Präzisionszahnräder werden häufig in Werkzeugmaschinen, Getrieben, UAVs, humanoiden Robotern, Bergbaumaschinen, Öl- und Gasmachinery, chemischen Prozessanlagen, Druckmaschinen, maritimen Anwendungen und anderen hochpräzisen Übertragungssystemen eingesetzt.
Spezifikationen: Modul 0.5–30 mm | Durchmesser 10–800 mm | Genauigkeit DIN 5–8 | Zahnradtypen: Stirnräder, Schrägzahnräder, Kegelräder, Schneckenräder und kundenspezifische Zahnräder.
Kontakt

Merkmale

1. Präzisionsbearbeitungssteuerung

Fortschrittliche Zahnradschleifverfahren werden eingesetzt, um außergewöhnliche Genauigkeit zu gewährleisten:

  • Zahnprofilfehler innerhalb von ±0.01 mm kontrolliert

  • Profilabweichung auf ≤ 0.005 mm/m gehalten

  • Geeignet für hochpräzise Anwendungen wie CNC-Werkzeugmaschinen, Robotergelenke und präzise Automatisierungsanlagen


2. Oberflächenbehandlungstechnologie

Zur Verbesserung von Leistung und Haltbarkeit:

  • Aufkohlen und Abschrecken erhöhen die Oberflächenhärte der Zähne

  • Kugelstrahlen verbessert die Verschleißfestigkeit und Ermüdungsfestigkeit

  • Optionale Nitrierbehandlung bietet verbesserte Korrosionsbeständigkeit und längere Lebensdauer


3. Kundenspezifische Konstruktionsfähigkeit

Wir bieten maßgeschneiderte Zahnradlösungen auf Grundlage der Kundenanforderungen, einschließlich:

  • Einbauraumbeschränkungen

  • Anforderungen an das Übersetzungsverhältnis

  • Spezifikationen der Betriebsgeschwindigkeit

  • Last- und Drehmomentbedingungen

Nicht standardisierte Sonderzahnräder können entworfen und gefertigt werden, einschließlich:

  • Profilverschobene Zahnräder

  • Doppel-Schrägverzahnungen (Fischgrätenzahnräder)

  • Spezielle Zahnradstrukturen für Getriebe

  • Anwendungsspezifische Präzisionszahnradkomponenten

Mit umfassenden Fertigungskapazitäten und strenger Qualitätskontrolle liefern wir Hochleistungs-Präzisionszahnräder, die den anspruchsvollen Anforderungen moderner Industrie-, Robotik-, Luft- und Raumfahrt- sowie Automatisierungsanwendungen gerecht werden.


Spezifikation

Blatt 1

TypenLieferstatusModul(M)Durchmesser(mm)Genauigkeit(DIN)
Gerade KegelräderSchmiedenM0.5-M15Φ10~500DIN8-9
PlanenM0.5-M15中10~φ500DIN7-9
SchleifenM0.5-M15φ10~φ600DIN5-6
5-Achs-BearbeitungM35 Max.φ2500 Max.DIN3-6

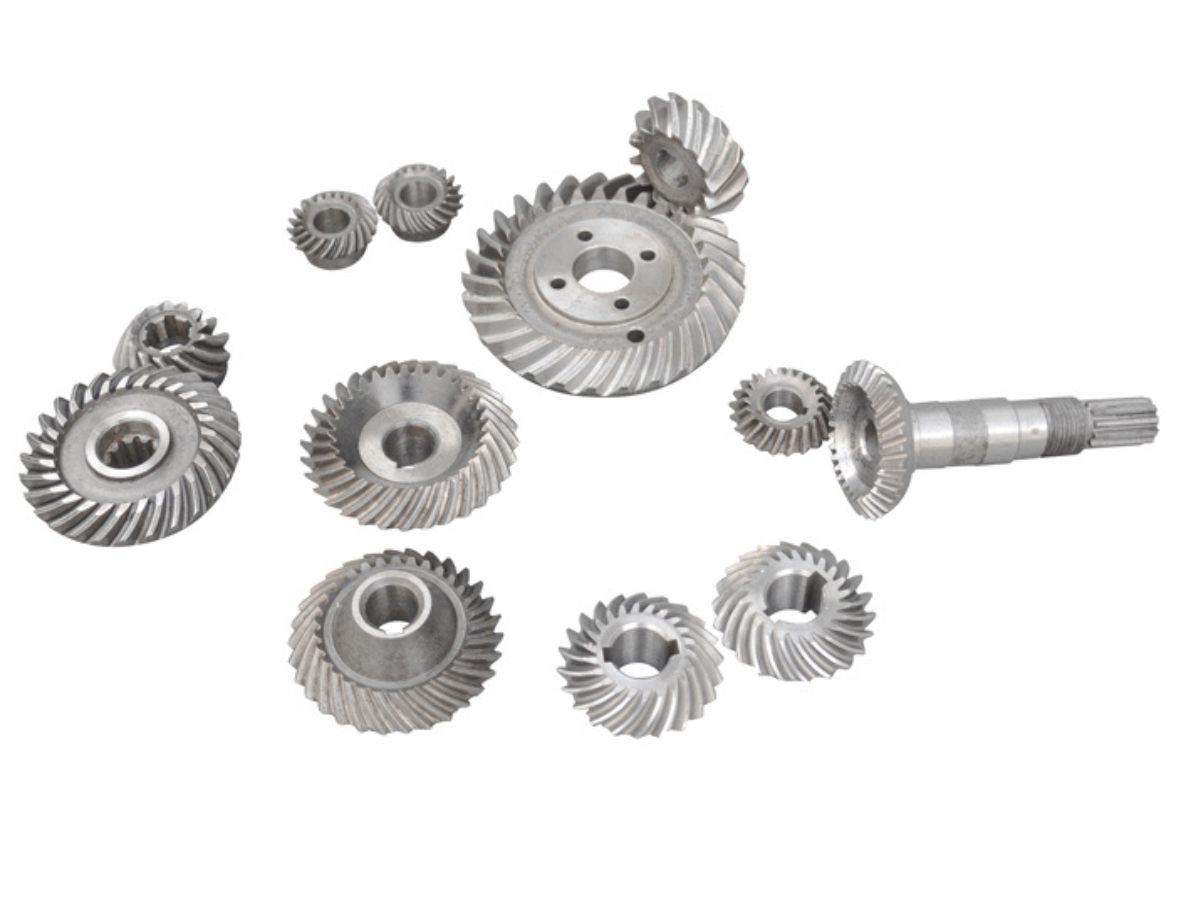

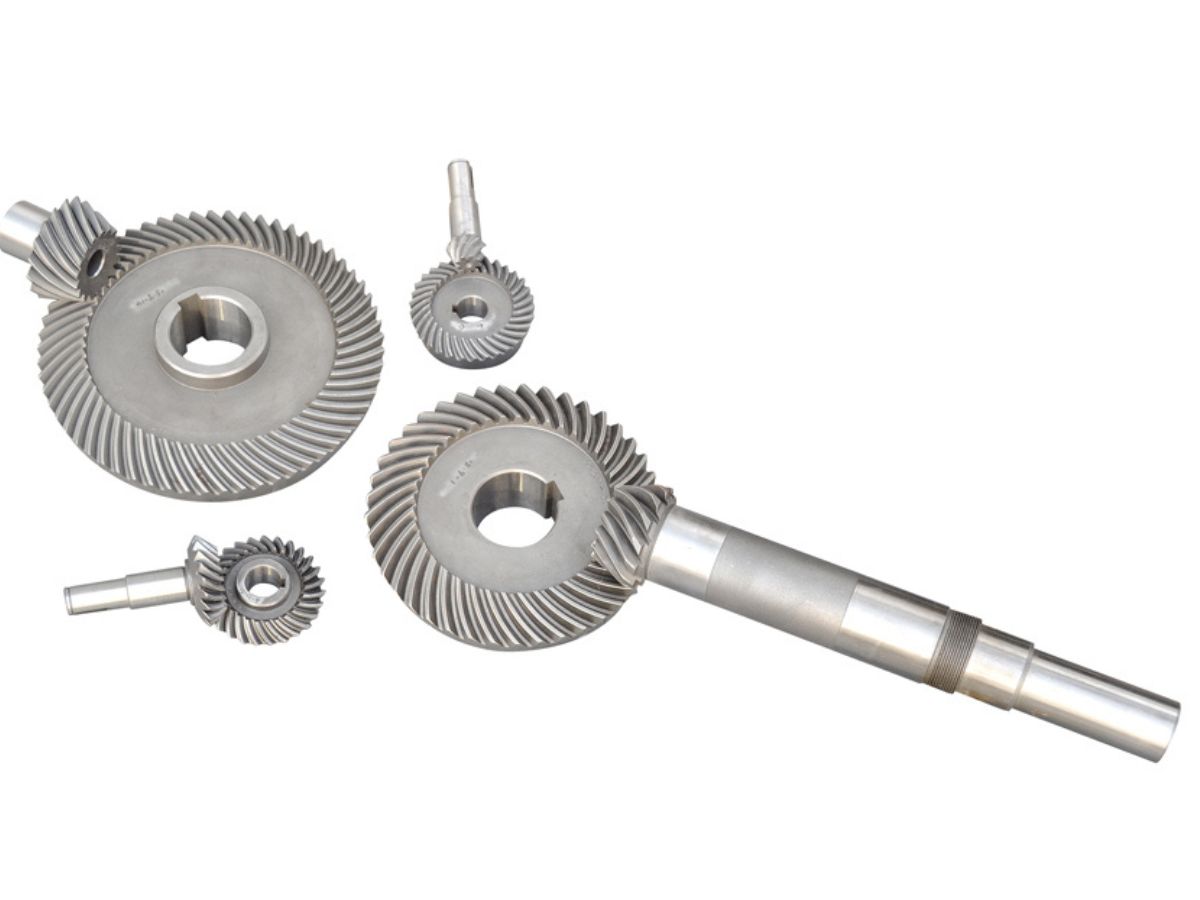

SpiralkegelräderLäppen(Gleason)M0.5-M15φ10~φ700DIN7-8
Schleifen(Gleason)M0.5-M30Φ10~1600DIN5-6
Hartschneiden(Klingelnberg)M3.0-M30φ200~φ2500DIN5-6
5-Achs-Bearbeitung(Gleason)M35 Max.φ2500 Max.DIN3-6
5-Achs-Bearbeitung(Klingelnberg)M35 Max.φ2500 Max.DIN3-6
Hypoid-KegelräderLäppenM0.5-M15φ20~中600DIN8-9
SchleifenM0.5-M15φ20~φ600DIN5-7
KronenkegelräderLäppenM0.5-M20φ10~中1600DIN7-8
SchleifenM0.5-M20φ10~φ1600DIN5-7
Null-KegelräderSchleifenM0.5-M30φ20~1600DIN5-7
GehrungskegelräderSchleifenM0.5-M30Φ20~Φ1600DIN5-7


Blatt 2

TypenLieferstatusModul(M)Durchmesser(mm)Genauigkeit(DIN)
StirnräderFeinwälzfräsenM0.3-M6.0Φ10~φ400DIN5-6
Power SkivingM0.3-M6.0Φ10~φ600DIN5-6
Wälzfräsen+SchabenM0.3-M8.0Φ10~φ800DIN7-8
Wälzfräsen+SchleifenM0.5-M25φ10~φ2500DIN5-6
Fräsen+SchleifenM3.0-M30φ50~φ2500DIN5-6
5-Achs-BearbeitungM35 Max.Φ2500 Max.DIN3-6
Roh-Wälzfräsen/FräsenM35 Max.Φ18000 MaxDIN8-9
SchrägverzahnungenFeinwälzfräsenM0.3-M6.0Φ10~φ400DIN5-6
Power SkivingM0.3-M6.0φ10~φ600DIN5-6
Wälzfräsen+SchabenM0.3-M8.0Φ10~φ800DIN7-8
Wälzfräsen+SchleifenM0.5-M25Φ10~φ2500DIN5-6
Fräsen +SchleifenM3.0-M30φ50~φ2500DIN5-6
5-Achs-BearbeitungM35 Max.Φ2500 Max.DIN3-6
Roh-Wälzfräsen/FräsenM35 Max.Φ18000 MaxDIN8-9
PfeilräderWälzfräsen+SchleifenM3.0-M25Φ10~φ2500DIN5-6
Fräsen +SchleifenM3.0-M30φ50~φ2500DIN5-6
5-Achs-BearbeitungM35 Max.Φ2500 Max.DIN3-6
Roh-Wälzfräsen/FräsenM35 Max.Φ18000 MaxDIN8-9

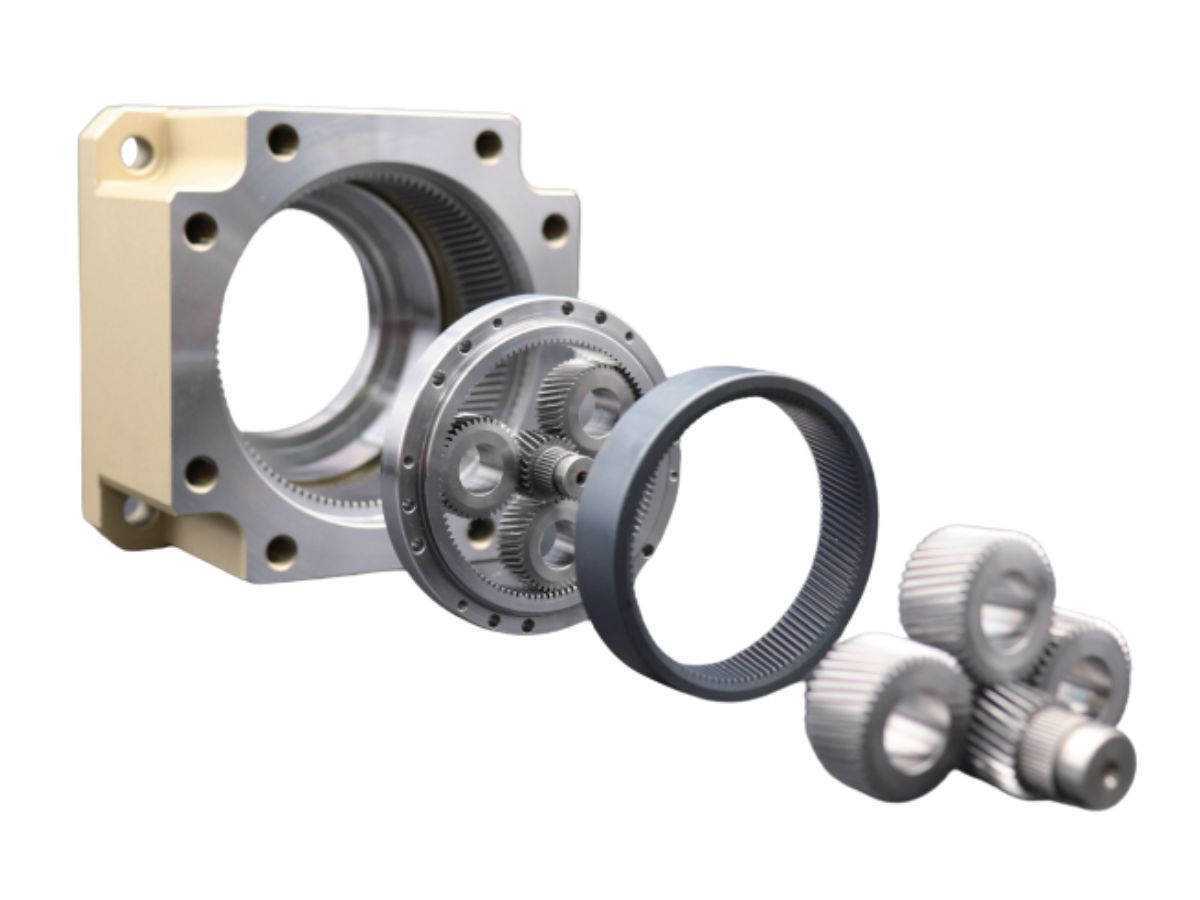

InnenverzahnungenStoßenM0.3-M3.0φ10~φ400DIN6-7
Power SkivingM0.3-M6.0Φ10~φ600DIN5-6
FormenM0.3-M30φ20~φ2500DIN8-9
Formen+SchleifenM2.0-M30Φ100~φ2500DIN5-6
Fräsen +SchleifenM3.0-M35φ100~φ2500DIN5-6
