Direktantriebs-DD-Drehmomentmotor
Ein Direktantriebsmotor (DDR) ist ein Motor, der eine Last direkt ohne mechanische Übertragungsmechanismen (wie Getriebe oder Riemen) antreibt. Dieser Motortyp wird auch als Drehmomentmotor bezeichnet. Durch den Einsatz von hochenergetischen Permanentmagneten kann er ein hohes Drehmoment erzeugen. Im Gegensatz zu herkömmlichen Motoren ermöglicht sein hohes Drehmoment die direkte Verbindung mit dem Bewegungssystem, wodurch Untersetzungsgetriebe, Getriebe, Riemen und andere Übertragungskomponenten entfallen. Daher wird er als Direktantriebsmotor bezeichnet.

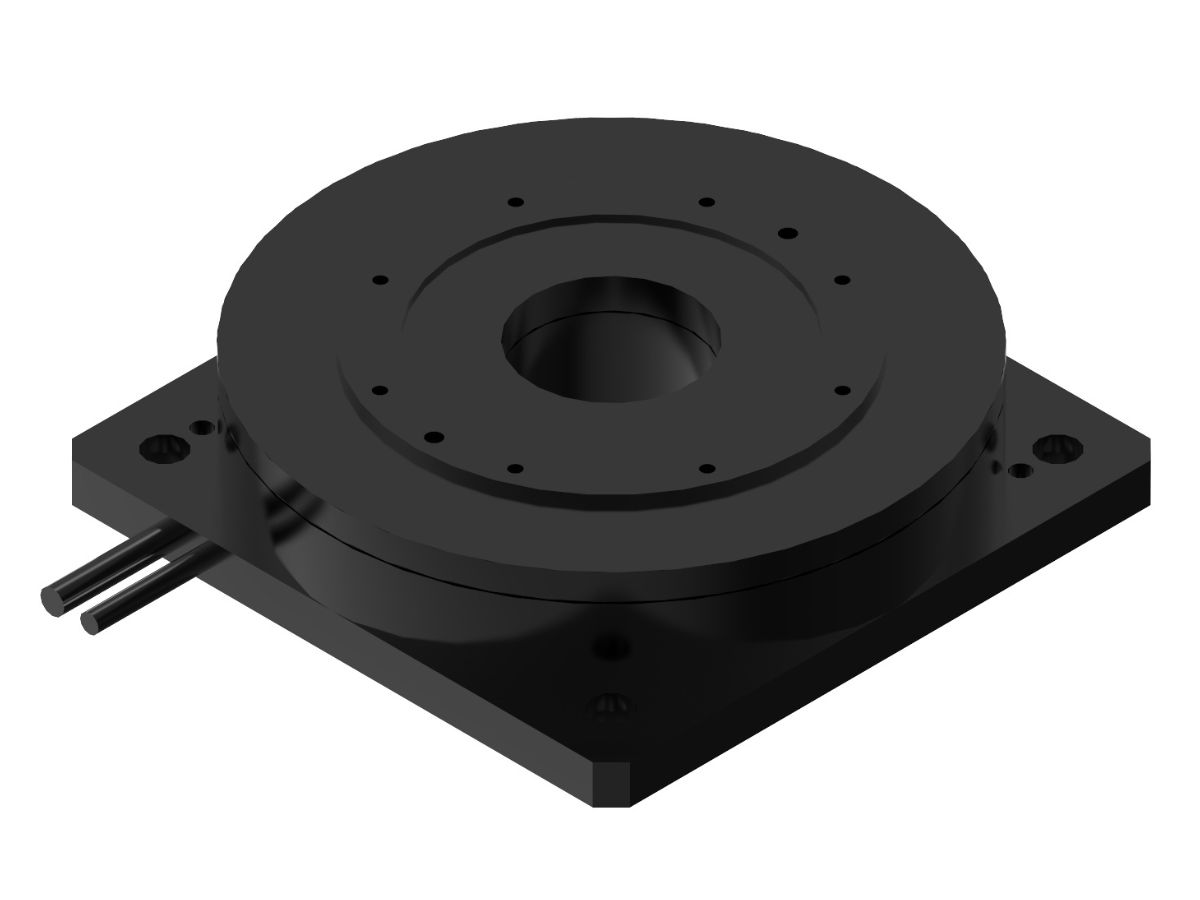

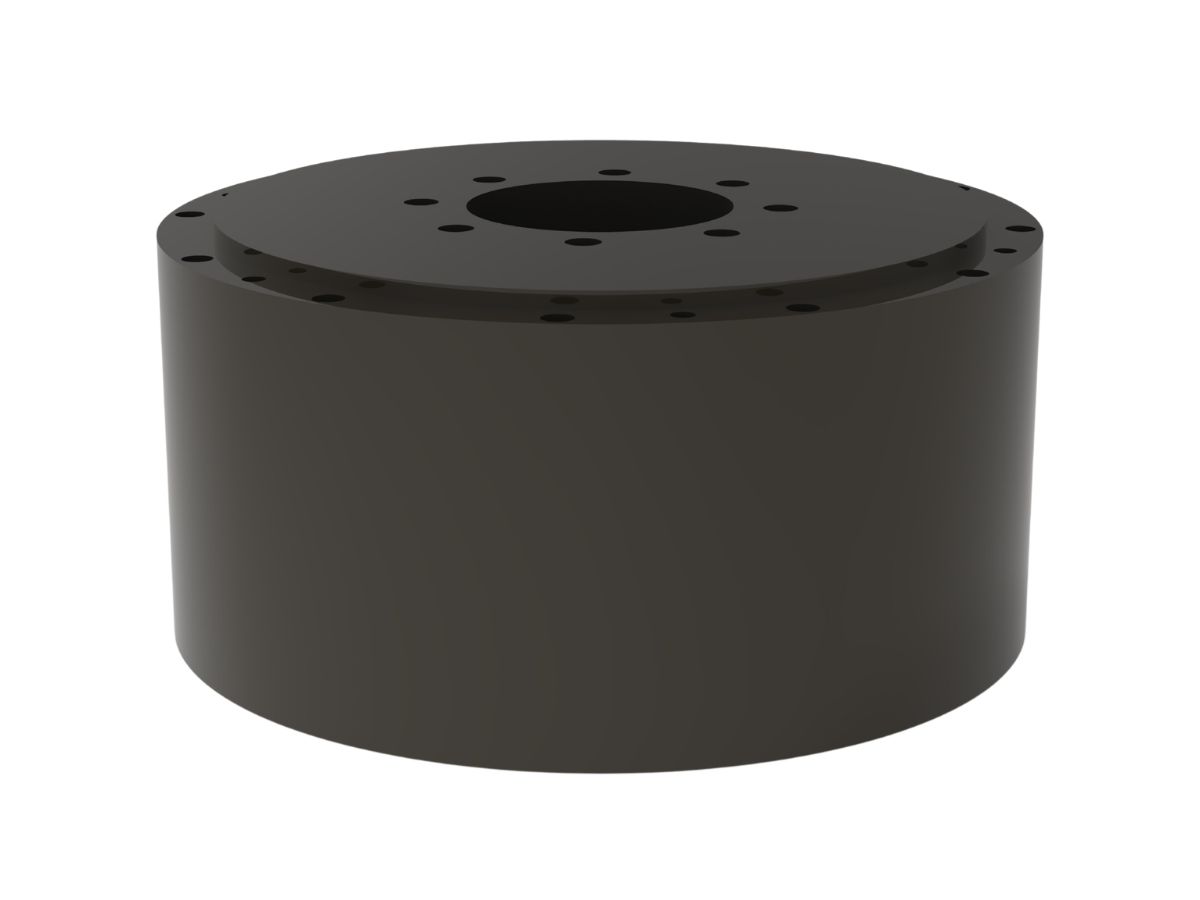

Mechanischer DD-Motor mit integriertem Absolut-Encoder für AutomatisierungssystemDie Last des TDB-263-138-NH-RD DD-Motors wird direkt auf dem Motorrotor montiert, wodurch mechanisches Spiel eliminiert und eine außergewöhnlich hohe Servosteifigkeit erreicht wird. Er verfügt über einen integrierten hochwertigen Absolut-Encoder, der die Effizienz und Sicherheit von Automatisierungssystemen deutlich erhöht. Diese direkte Kopplung ermöglicht einen reaktionsschnelleren Regelkreis in Präzisionsanlagen. Wir bieten umfassende Unterstützung für kundenspezifische Designs und Auftragsfertigung (OEM/ODM). Wenn Ihre Präzisionsanwendungen Direktantriebstechnologie erfordern, kontaktieren Sie uns bitte für eine professionelle Lösung.Details- Direktantrieb-Drehmomentmotor mit Außenläufer und kontinuierlichem InkrementalgeberDer Direktantrieb-Drehmomentmotor TDB-150-037-NH-A zeichnet sich durch ein flaches, niedriges Profil mit einem Außendurchmesser von 150 mm aus und liefert 1 N·m Dauerdrehmoment sowie 3.5 N·m Spitzendrehmoment. Seine Außenläufer-Architektur bietet eine überlegene Drehmomentdichte innerhalb einer kompakten Bauform. Die Kommutierung im geschlossenen Regelkreis wird durch einen Inkrementalgeber erreicht, was eine präzise und zuverlässige Bewegungssteuerung gewährleistet. Die Direktantriebsstruktur macht Getriebe überflüssig und erleichtert die Wartung erheblich — sie bietet das beste Preis-Leistungs-Verhältnis, ohne die Positioniergenauigkeit zu beeinträchtigen.Details

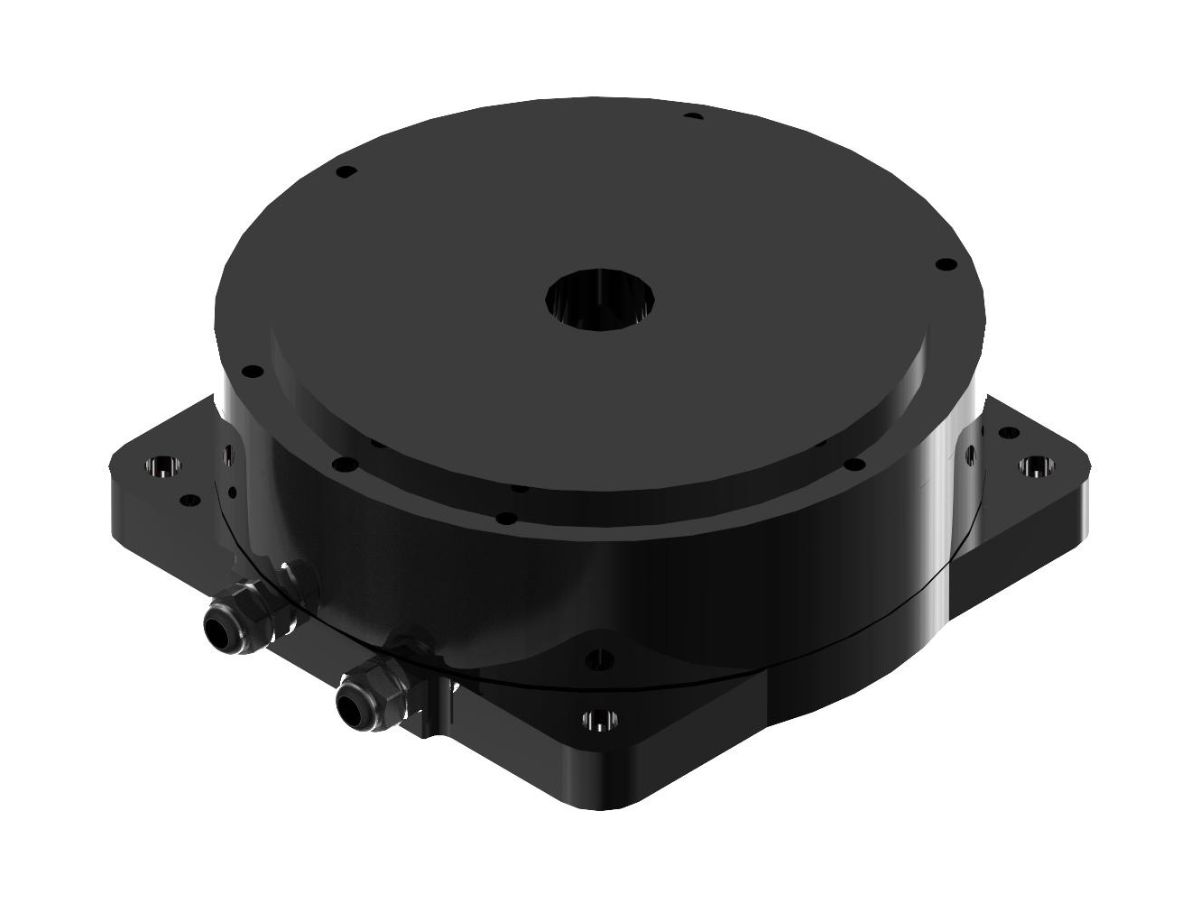

- DD-Drehmoment-Rotationsmotor mit hohem Drehmoment für präzise automatisierte AnlagenDer TDB-080-050-NH-RD-T DD-Motor verfügt über eine kompakte Direktantriebsstruktur mit einem Außendurchmesser von 80 mm und einer Höhe von 50 mm, wodurch er sich für Anwendungen eignet, die eine hochpräzise rotatorische Positionierung und eine stabile Drehmomentabgabe erfordern. Dieses Modell bietet ein Dauerdrehmoment von 0.6 N·m, ein Spitzendrehmoment von 2 N·m und eine Höchstdrehzahl von 450 rpm. Ausgestattet mit einem RD-Encoder und einem sensorlosen Design ohne Hall-Sensoren bietet er schnelle Reaktion, minimales Umkehrspiel, ruhigen Betrieb und hohe Positioniergenauigkeit. Er eignet sich besonders für Anwendungen wie automatisierte Rundtische, Präzisionsprüfsysteme, Halbleiterausrüstung und medizinische High-End-Geräte.Details

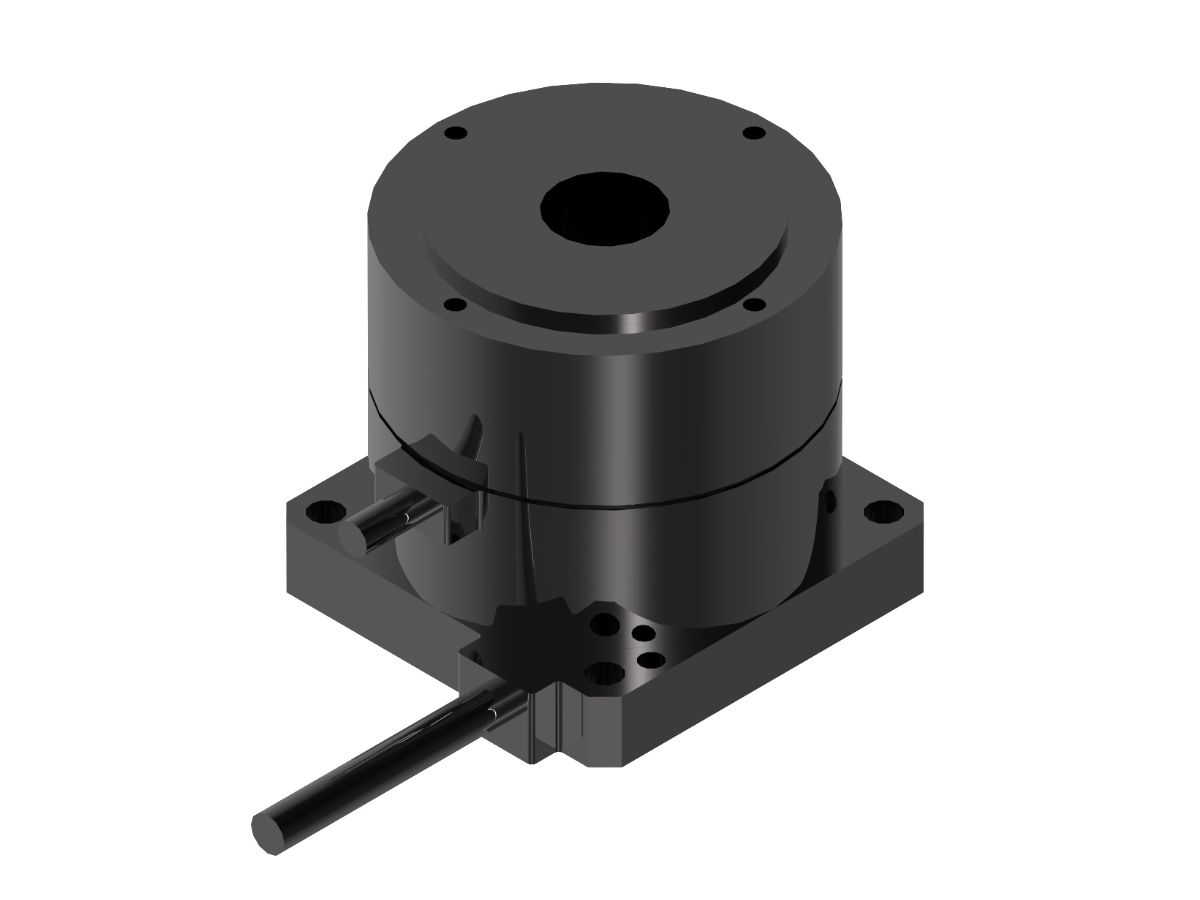

- Kompaktes Design Hochpräziser Direktantriebs-DrehmomentmotorDer Direktantriebs-(DD)-Drehmomentmotor TDB-040-038-NH-AY zeichnet sich durch eine kompakte Struktur, hohe Präzision und schnelle Reaktion aus, wodurch er sich für hochpräzise Positionierungs- und Direktantriebsanwendungen eignet. Durch die Kombination aus kompakter Größe und starker Leistung ist er sehr gut für Halbleiterausrüstung, Präzisionstische und Automatisierungssysteme geeignet.Details

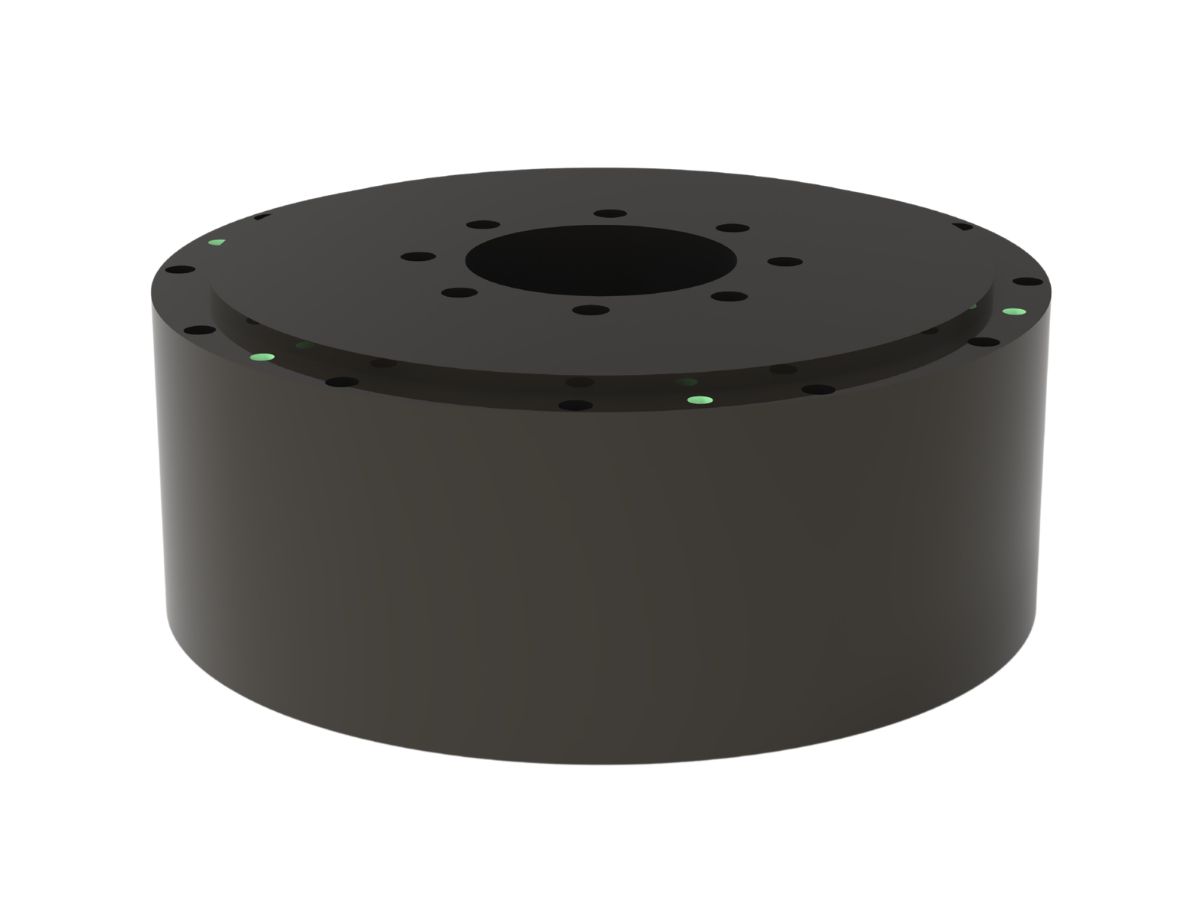

- Drehmomentstarker TDB-263-113-NH-A Direktantriebs-Drehmomentmotor für Automatisierung und PräzisionsanwendungenDer TDB-263-113-NH-A ist ein großer Direct-Drive-Drehmomentmotor, der hohes Drehmoment, hohe Steifigkeit und hochpräzise Positionierung kombiniert. Seine Außenrotorstruktur, das Hall‑sensorfreie Design und die Konfiguration mit hochauflösendem inkrementalem Encoder ermöglichen einen stabilen und effizienten Betrieb in Schwerlast-Automatisierungsanlagen und Präzisionsfertigungsanwendungen.

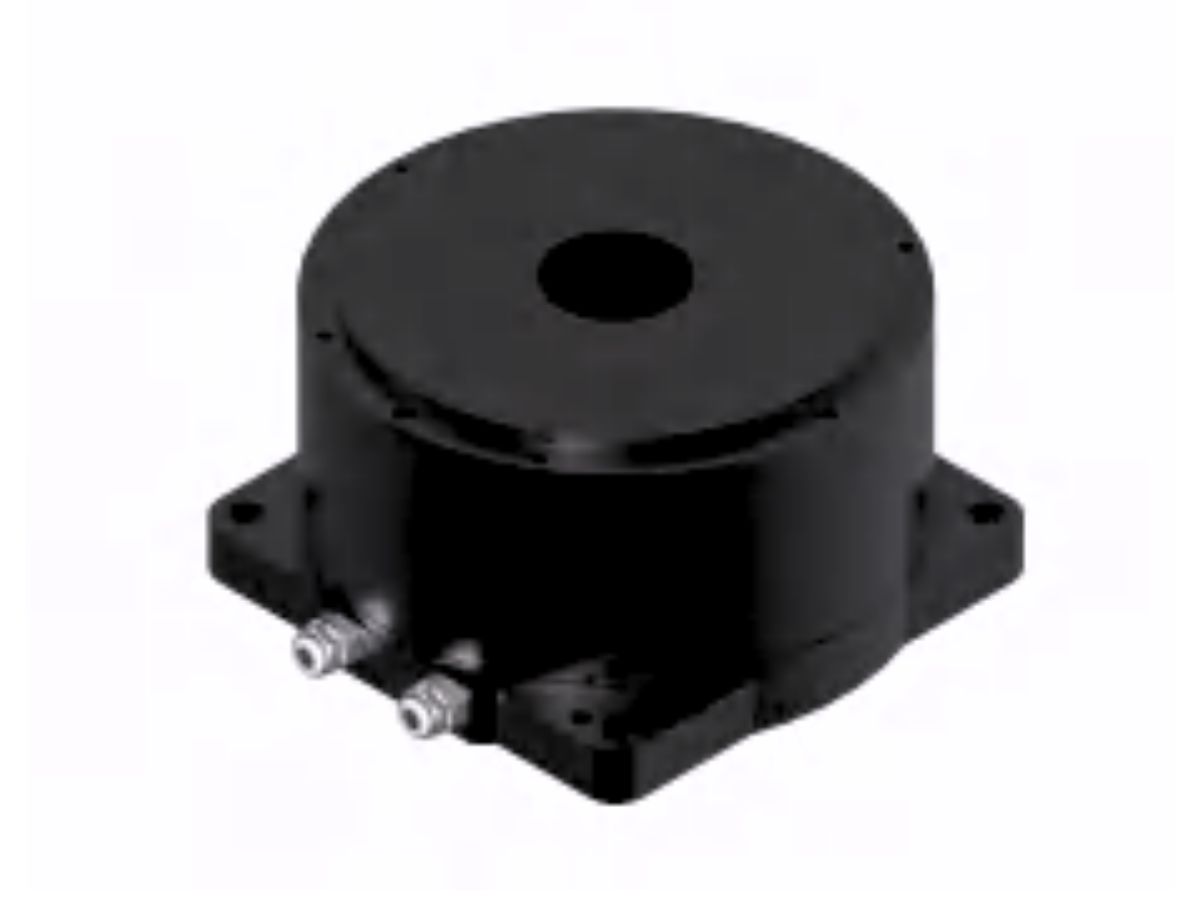

Im Vergleich zu herkömmlichen Servomotoren bieten Direct-Drive-Drehmomentmotoren die folgenden Vorteile:höhere Präzision,größeres Drehmoment,höhere Effizienz,einfachere Wartung,kompakterer Installationsplatzbedarf.Details - Direktantriebs-DD-Drehmomentmotor für industrielle Servoantriebe mit Hall-SensorDer Direktantriebs-DD-Drehmomentmotor TDB-170-125-NH-B wird dank seines herausragenden strukturellen Designs und seiner stabilen Steuerungsleistung häufig in CNC-Rundtischen, Halbleiterausrüstungen, Robotergelenken, Präzisionsprüfungen und anderen Bereichen eingesetzt. Dieses Modell verfügt über eine Außenrotorstruktur (alle TDB-Serien sind mit einem Außenrotordesign ausgestattet), wodurch konstruktiv leichter ein höheres Trägheitsmoment und ein größerer Ausgangsradius erreicht werden können, was es für Anwendungen mit hoher dynamischer Reaktion und hoher Last geeignet macht. Er ist für Antriebslösungen ausgelegt, die keine Hall-Sensoren für den Start erfordern, und ist mit den meisten industriellen Servoantrieben gut kompatibel, was die Inbetriebnahme und Implementierung erleichtert.Details

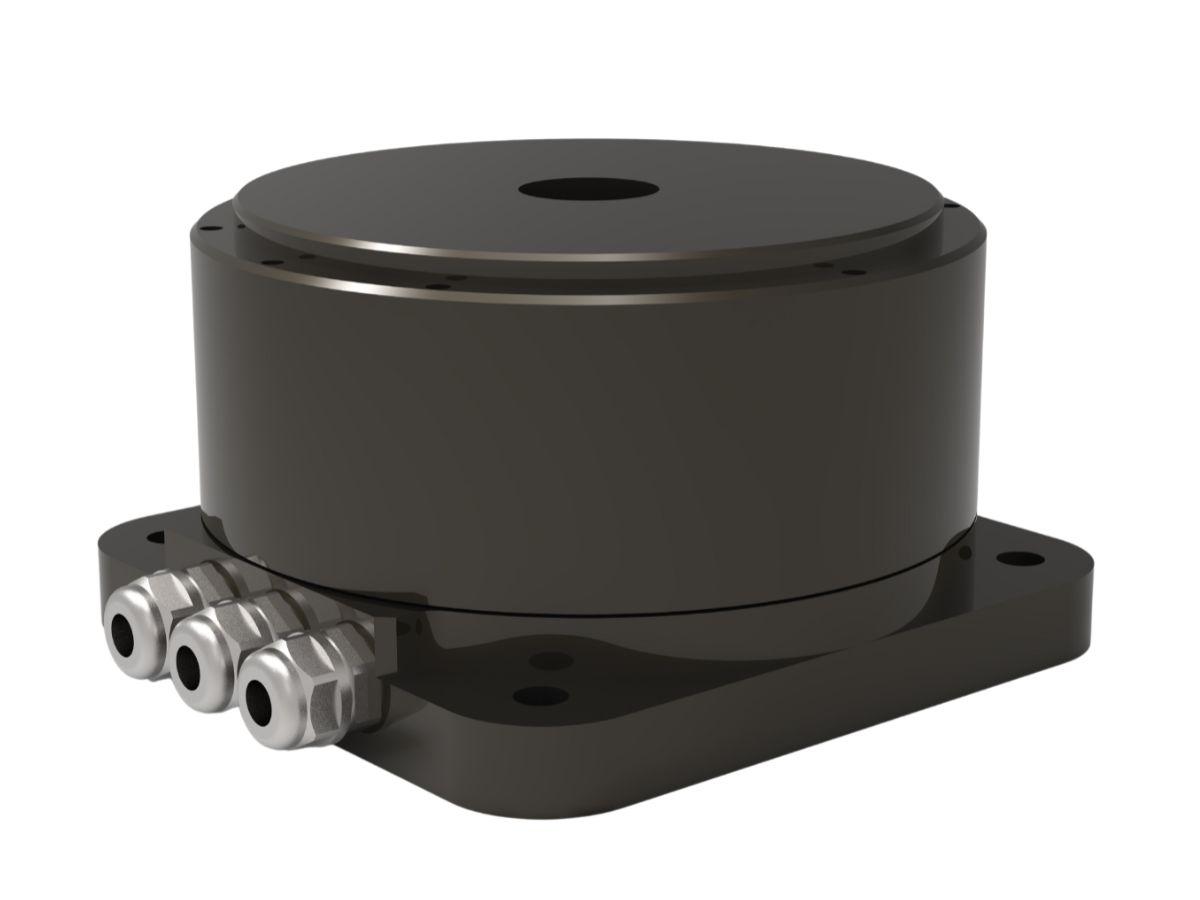

- Außenläufer-Direktantriebs-Drehmomentmotor mit Hall-Sensoren und InkrementalgeberDer Direktantriebs-Drehmomentmotor TDB-170-095-NH-A verwendet ein Außenläuferdesign, das konstruktiv die Realisierung eines höheren Trägheitsmoments und eines größeren Ausgangsradius erleichtert. Er ist mit Hall-Sensoren ausgestattet, die einen einfacheren Anlauf und eine bessere Kompatibilität mit einer Vielzahl von Antrieben ermöglichen. Ausgestattet mit einem Inkrementalgeber ist er für die meisten Servosteuerungssysteme geeignet. Mit einer Positioniergenauigkeit von ±20 Bogensekunden und einer Wiederholgenauigkeit von ±1.5 Bogensekunden erfüllt er die Anforderungen der Präzisionsbearbeitung und Inspektion. Er wird häufig in Anwendungen wie CNC-Rundtischen, Halbleiterausrüstung, Robotergelenken und Präzisionsinspektion eingesetzt.Details

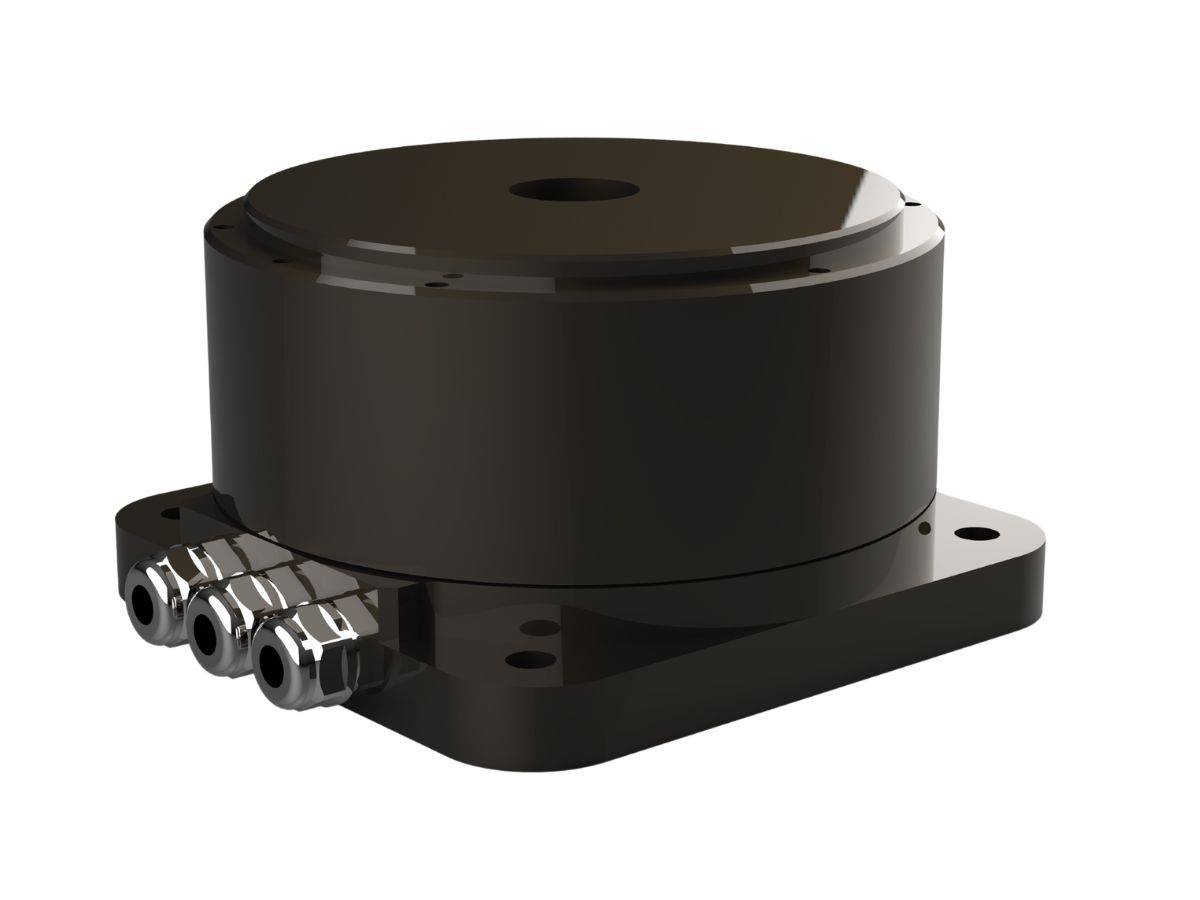

- Direktantriebsmotor mit hohem Drehmoment, hoher Drehzahl, Präzisions-EncoderDer Direktantriebsmotor TDB-112-065-NH-A besteht konstruktiv aus vier Hauptteilen: dem Stator (stationärer Teil), dem Rotor (rotierender Teil), den Lagern und dem Encoder (ein Sensor zur Erfassung der Rotationsposition). Der Motor hat einen Durchmesser von 112 mm, eine Höhe von 65 mm und ein Gewicht von 2.8 kg. Er liefert ein Dauerdrehmoment von 3 N·m und ein Spitzendrehmoment von bis zu 9 N·m, mit einer Nennleistung von 110 W, einem Dauerstrom von 2.5 Arms und einem Spitzenstrom von 7.5 Arms. Zu seinen Hauptmerkmalen gehören hohe Dynamik, hohe Präzision, optimale Drehzahlregelung, ultrakompakte Bauweise, ausgezeichnete MTBF und ein reduzierter Wartungsaufwand.Details

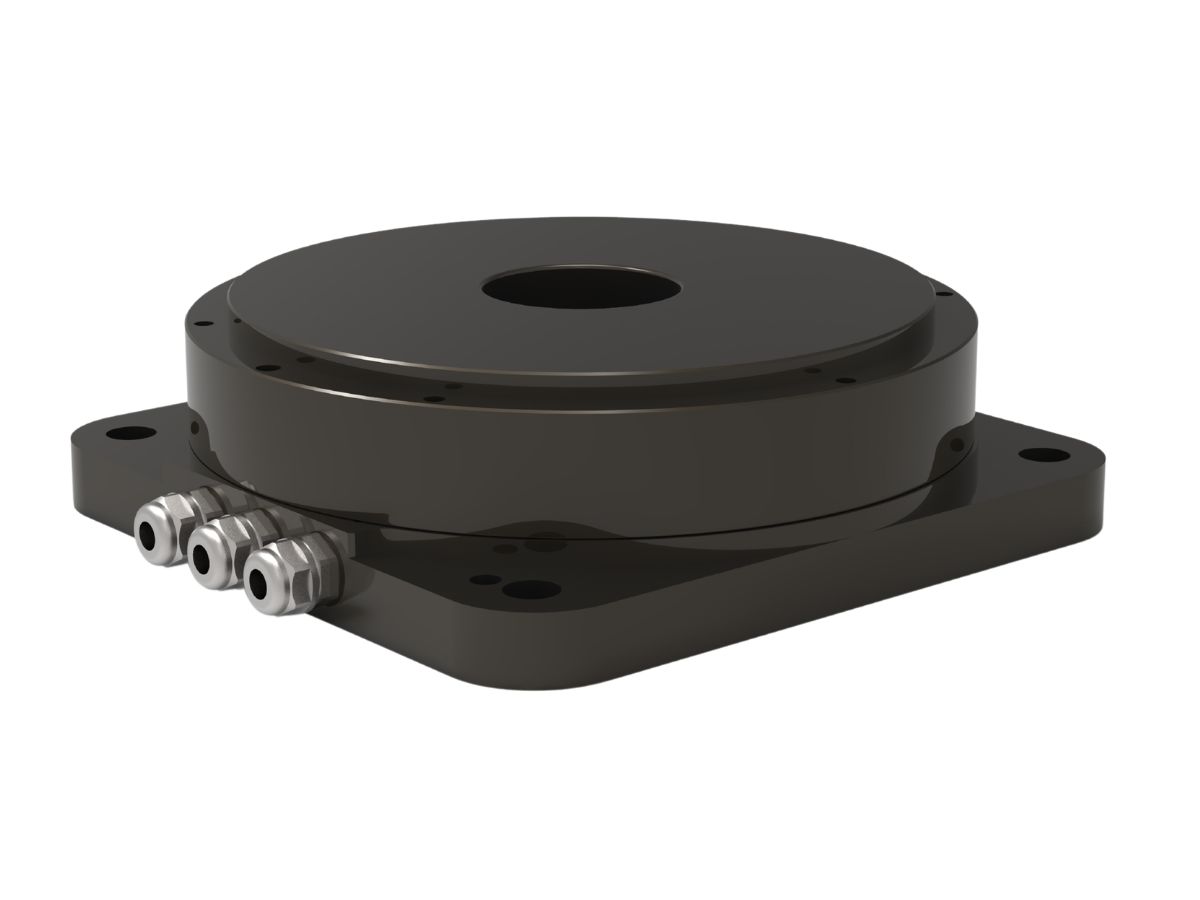

- DC-Drehmomentmotor für Präzisionsautomatisierungsanlagen und CNC-MaschinenDer Drehmomentmotor TDB-170-050-NH-A ist ein langsam laufender DC-Motor mit hohem Drehmoment und präziser Steuerung. Zu seinen wichtigsten Merkmalen gehören die Eliminierung von Übertragungsfehlern, hohe Steifigkeit bei geringer Vibration, schnelle Reaktion und geringer Wartungsaufwand. Er wird häufig in Präzisionsautomatisierungsanlagen eingesetzt, wie Halbleiter-Wafer-Bearbeitungsmaschinen, Präzisions-Rundschalttischen, hochgenauen direktangetriebenen Drehtischen und LCD-Panel-Handhabungssystemen.Details

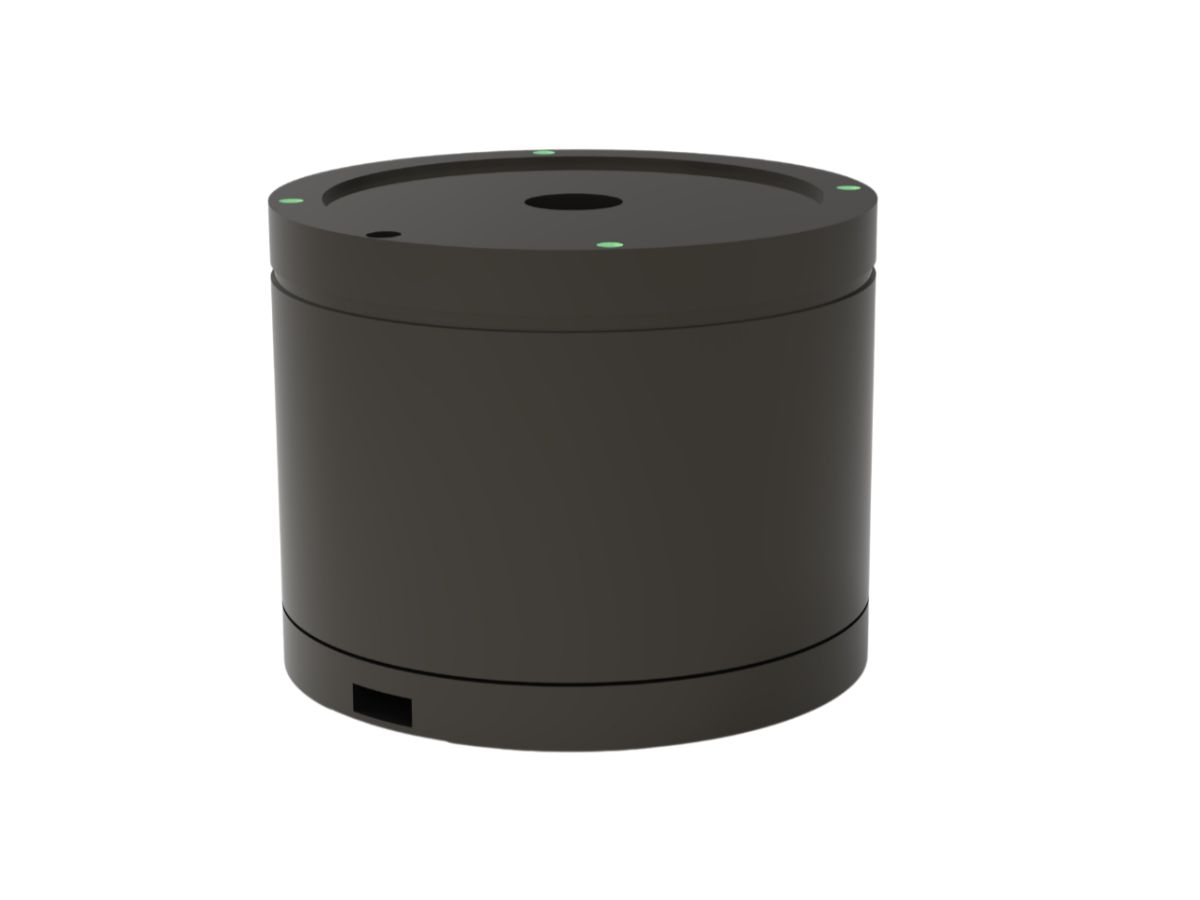

- Kompakte Struktur Hochpräziser DD DC-DrehmomentmotorDer DD-Drehmomentmotor TDB-080-067-NH-A-T ist ein hochpräziser, langsamlaufender Gleichstrommotor mit hohem Drehmoment, geeignet für Anwendungen wie Robotergelenke, Präzisionsbewegungsplattformen und automatisierte Geräte. Dieses Modell hat einen Durchmesser von 80 mm, eine Höhe von 67 mm und wiegt nur 1.6 kg. Es verfügt über ein 22-poliges Design und liefert ein Dauerdrehmoment von 1 N·m sowie ein Spitzendrehmoment von bis zu 3.5 N·m, bei einem Dauerstrom von 1.7 Arms, einem Spitzenstrom von 5.9 Arms und einer Nennleistung von 32 W. Die Drehmomentmotoren der TDB-Serie zeichnen sich durch eine kompakte Struktur, hohe Drehmomentdichte und präzise Regelungsleistung aus, was sie zur idealen Wahl für Präzisionsautomatisierung und Anwendungen in intelligenten Geräten macht.Details

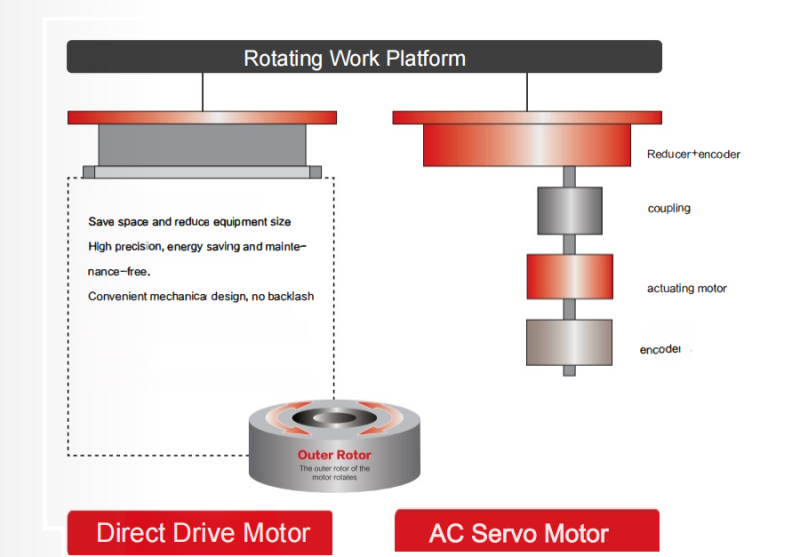

Vorteile von Direktantriebsmotoren im Vergleich zu herkömmlichen AC-Servomotoren
Aufgrund der integrierten Struktur der Direktantriebsmotoren von Tongri Electric kann die Last direkt auf der Montagefläche des Motors montiert werden. Dadurch gibt es keinen Genauigkeitsverlust zwischen dem Motor und dem Rundschalttisch, was die Gesamtpräzision der Anlage verbessert. Da es keine mechanische Struktur wie ein Getriebe gibt, entsteht kein Energieverlust, wie er bei herkömmlichen AC-Servomotoren auftritt. Mit Direktantrieb wird das Wechseln von Positionen oder Stationen per Programmierung deutlich einfacher.
Vor- und Nachteile von Direktantriebsmotoren
Vorteile von Direktantriebsmotoren
Direktantrieb, hohe Steifigkeit und hohe dynamische Reaktion.
Hohe Präzision (abhängig vom Feedback-Encoder), mit geringem Rastmoment-Effekt.
Niedriger thermischer Widerstand: Bei geeigneten Wärmeableitungs- und Kühlmethoden kann Wärme effektiv übertragen werden, wodurch die Dauerdrehmomentleistung verbessert wird.
Geeignet für kompakte Konstruktionen: Flachmotoren verfügen oft über eine große zentrale Bohrung, durch die Schleifringe, Rohre und Kabel geführt werden können, was eine kompakte Systemintegration ermöglicht.
Wartungsarm: Durch weniger zwischengeschaltete Übertragungskomponenten gibt es weniger mechanische Teile. Typischerweise sind die einzigen Verschleißkomponenten Führungsschienen, wodurch der Wartungsaufwand reduziert und die mittlere Zeit zwischen Ausfällen erhöht wird.
Hohe Effizienz: Zwischengeschaltete mechanische Reibung und Trägheit werden eliminiert, wodurch die Energieeffizienz verbessert wird.
Nachteile von Direktantriebsmotoren
In einem einfachen 1:1-Vergleich sind Direktantriebsmotoren teurer als herkömmliche Motoren. Berücksichtigt man jedoch den Wegfall von Zwischengetrieben, Kupplungen und der damit verbundenen Wartung sowie die gesamte mechanische Vereinfachung, sind Direktantriebsmotoren oft kosteneffizienter. Darüber hinaus sinken ihre Kosten weiter, da Direktantriebsmotoren immer breitere Anwendung finden und stärkere Nd-Fe-B- (Neodym-Eisen-Bor-) Magnete entwickelt werden.
Anwendungen von Direktantriebsmotoren
Anwendungen von DD-Motoren in Halbleiteranlagen
Zu den Anwendungen von HONPINE DD-Motoren in Halbleiteranlagen gehören Halbleiterausrichtung und -korrektur, Wafer-Handling, Wafer-Vereinzeln, kleine Halbleiter-Sortiermaschinen, automatisierte Halbleiter-Montagelinien, Sortiermaschinen, Die-Bonding-Maschinen, Vereinzelungsmaschinen, Prüfanlagen, Chip-Tests, Wafer-Handling und Wafer-Dünnungsmaschinen.
Anwendungen von DD-Motoren in Neuen-Energien-Anlagen
Zu den Anwendungen von HONPINE DD-Motoren im Bereich neuer Energien gehören Photovoltaik-Laserdotierungsanlagen, Photovoltaik-Siebdruck, automatisierte Photovoltaik-Produktionslinien, Wickelmaschinen, Schweißanlagen für Lithiumbatterien, Bildverarbeitungs-Prüfanlagen, Beschichtungsmaschinen und Lithiumbatterie-PACK-Linien.
Anwendungen von DD-Motoren in wissenschaftlichen Forschungsgeräten
Zu den Anwendungen von HONPINE DD-Motoren in wissenschaftlichen Forschungsgeräten gehören präzise optische Inspektion, Radarsignalanlagen, astronomische Teleskope und maschinelle Bildverarbeitungsinspektion.
Anwendungen von DD-Motoren in Automatisierungsmaschinen
Zu den Anwendungen von DD-Motoren in automatisierten Produktionslinien gehören automatisierte Montagelinien der 3C-Industrie, Herstellung von Automobilteilen, automatische Flaschenverschluss-Rundschalttische in der Lebensmittelindustrie, automatisierte Rundtakt-Bearbeitungseinheiten, automatisierte Montagelinien, Mehrstationen-Montagemaschinen, automatisierte Produktionslinien für FMCG und automatisierte Montagelinien für die Pharmaindustrie.
