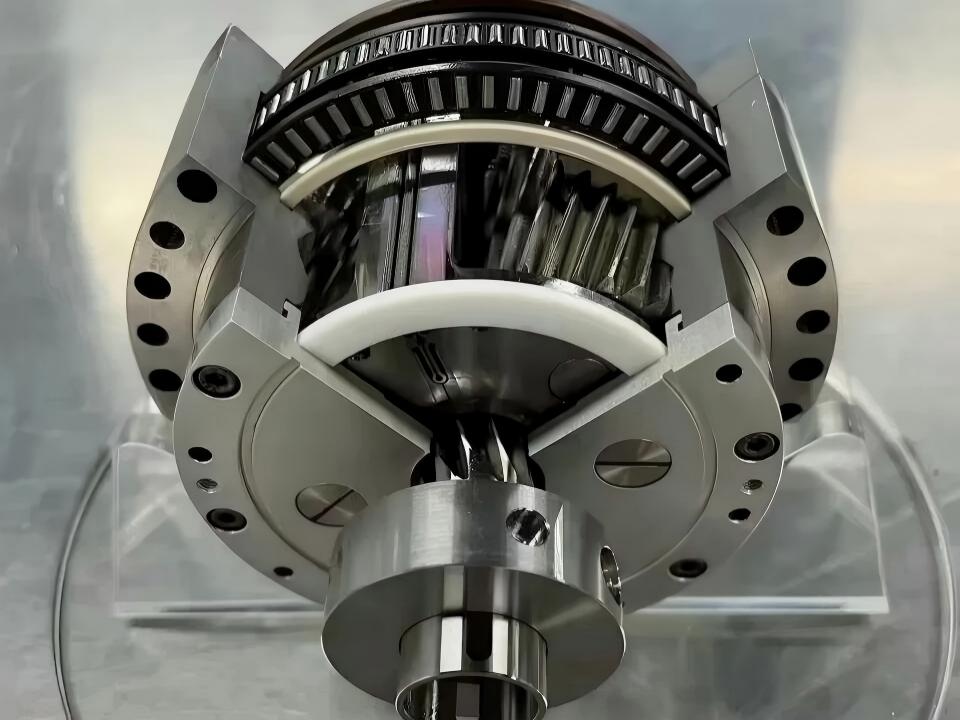

HPG-Getriebe mit Nullspiel: Präzisionsübertragung neu definiert für High-End-Werkzeugmaschinen und Rundtische

Einleitung: Den Zielkonflikt zwischen Präzision, Drehmoment und Steifigkeit auflösen

Im Bereich hochwertiger CNC-Werkzeugmaschinen, Fünfachs-Bearbeitungszentren, Präzisions-Rundtische und industrieller Automatisierungsanlagen stehen Antriebssysteme seit jeher vor einer grundlegenden Herausforderung: Es war schwierig, hohe Präzision, hohe Drehmomentkapazität und hohe Steifigkeit gleichzeitig zu erreichen.

Direct-Drive-(DD)-Motoren bieten eine hervorragende Positioniergenauigkeit und dynamische Reaktion, haben jedoch oft Schwierigkeiten bei hohem Drehmoment, Schwerlastbearbeitung und den Gesamtsystemkosten. RV-Reduziergetriebe bieten eine starke Lasttragfähigkeit und eine hohe Drehmomentdichte, doch Einschränkungen bleiben bei der Steuerung des Spiels, der Aufrechterhaltung der Präzision und der langfristigen Genauigkeitsstabilität. Harmonic Drives erreichen eine herausragende Präzision in kompakten Bauformen, doch ihre geringere Steifigkeit und Ermüdungsgrenzen schränken ihren Einsatz in Schwerlast-Bearbeitungsumgebungen ein.

Für moderne Fertigungsanlagen benötigen Anwender zunehmend eine Getriebelösung, die Genauigkeit auf Direct-Drive-Niveau, Drehmomentdichte auf RV-Niveau und überlegene strukturelle Steifigkeit in einem kompakten Paket vereint.

DasHPG Zero-Backlash-Getriebewurde entwickelt, um diese Herausforderung zu bewältigen. Durch eine innovative selbstkompensierende Struktur zur Beseitigung des Spiels vereint HPG Präzision, Drehmomentkapazität, Steifigkeit und langfristige Stabilität und schafft eine neue Generation von Hochleistungs-Antriebstechnologie für anspruchsvolle industrielle Anwendungen.

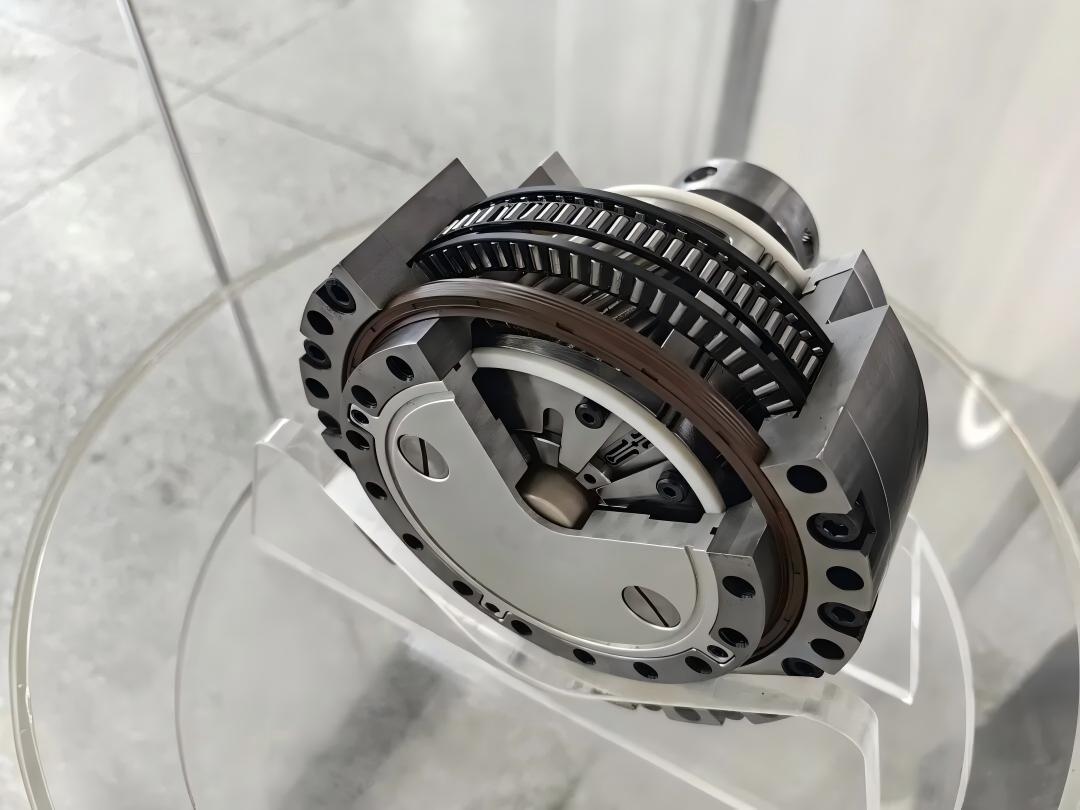

Was ist ein HPG Zero-Backlash-Getriebe?

Ein HPG Zero-Backlash-Getriebeist ein Präzisions-Übertragungssystem, das für Anwendungen entwickelt wurde, die extrem geringes Spiel, hohe Positioniergenauigkeit und hohe Belastbarkeit erfordern.

Im Gegensatz zu herkömmlichen Planetengetrieben, die zur Reduzierung des Spiels hauptsächlich auf Bearbeitungs- und Montagegenauigkeit angewiesen sind, verwendet HPG einen selbstbeseitigenden Spielmechanismus, der während des Betriebs einen kontinuierlichen Zahneingriff aufrechterhält.

Das Grundprinzip basiert auf elastischer Kompensationstechnologie. Durch kontrollierte elastische Verformung der inneren Zahnradstruktur bleiben die Zähne eng mit den Planetenrädern im Eingriff, wodurch das Übertragungsspiel reduziert und eine durch Langzeitverschleiß verursachte Zunahme des Spiels verhindert wird.

Dieses Design ermöglicht es HPG-Getrieben, über ihre gesamte Lebensdauer hinweg eine stabile Genauigkeit aufrechtzuerhalten, wodurch sie sich besonders für CNC-Rundtische, Präzisions-Indexiersysteme und Positionieranwendungen mit hoher Last eignen.

Präzisionsleistung vergleichbar mit Direct-Drive-Systemen

Präzision ist einer der wichtigsten Faktoren bei High-End-Werkzeugmaschinen. Jeder Positionierfehler in der Drehachse wirkt sich direkt auf die Bearbeitungsgenauigkeit, die Oberflächenqualität und die Gesamtproduktivität aus.

Laut gemessenen Leistungsdaten erreicht das HPG-40T eine Winkelübertragungsgenauigkeit von etwa 15 Bogensekunden und damit das gleiche Niveau wie leistungsstarke DD-Direct-Drive-Motoren.

Seine Wiederholpositioniergenauigkeit erreicht ±2 Bogensekunden und zeigt selbst unter wiederholten Betriebsbedingungen eine hervorragende Positionierkonsistenz.

Im Vergleich zu herkömmlichen Übertragungslösungen:

Der Vorteil von HPG besteht darin, dass es Präzision auf Direct-Drive-Niveau bietet, ohne teure externe Rückführsysteme wie hochauflösende optische Maßstäbe zur Kompensation zu benötigen.

Für Hersteller, die sowohl Genauigkeit als auch eine vereinfachte Systemintegration anstreben, bietet HPG eine äußerst wettbewerbsfähige Alternative.

Hohe Drehmomentdichte ohne Vergrößerung der Maschinenabmessungen

Bei Schwerlast-Bearbeitungsanwendungen bestimmt das Drehmoment, ob die Anlage aggressive Schnittbedingungen, große Werkstücke sowie schnelle Beschleunigungs- und Verzögerungszyklen bewältigen kann.

Traditionell erforderte ein höheres Drehmoment größere Motoren oder größere mechanische Strukturen. HPG durchbricht diese Grenze, indem es hohe Drehmomentdichte in einem kompakten Gehäuse liefert.

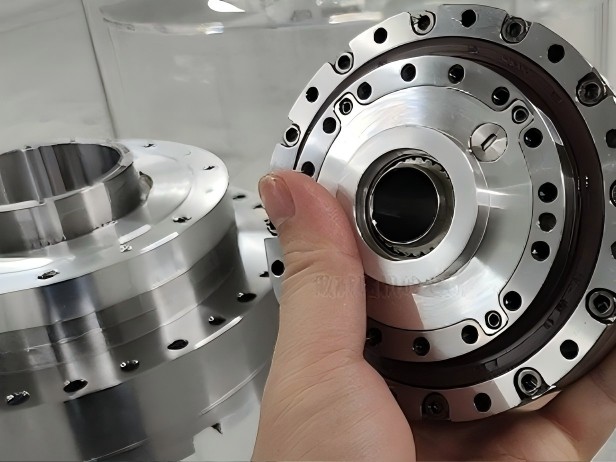

Bei gleichem Außendurchmesser von etwa 190 mm bietet das HPG-40T:

• Nenndrehmoment: 420 Nm

• Anfahrdrehmoment: 840 Nm

Die Drehmomentleistung ist mit dem Nabtesco RV-40E-Reduziergetriebe vergleichbar, während die Bauform kompakter bleibt.

Im Vergleich zu anderen Übertragungstechnologien bietet HPG deutlich höhere Drehmomentabgabe im gleichen Einbauraum. Das macht es besonders geeignet für:

• CNC-Rundtische;

• Fünfachs-Bearbeitungszentren;

• Präzisions-Indexiersysteme;

• schwere Automatisierungsanlagen.

Durch die Kombination aus kompakten Abmessungen und hoher Drehmomentfähigkeit löst HPG ein häufiges Branchenproblem: Direct-Drive-Systeme bieten oft hervorragende Präzision, aber nicht genügend Drehmoment für schwere Bearbeitungsanwendungen.

Außergewöhnliche Torsionssteifigkeit für Schwerzerspanungsanwendungen

Genauigkeit allein reicht bei High-End-Werkzeugmaschinen nicht aus. Bei schweren Zerspanungsprozessen kann eine unzureichende Steifigkeit Vibrationen, Verformungen und Bearbeitungsfehler verursachen, selbst wenn die Positioniergenauigkeit ausgezeichnet ist.

Das HPG-40T erreicht eine gemessene Torsionssteifigkeit von etwa:

220 Nm/arcmin

Diese Leistung übertrifft viele herkömmliche Übertragungssysteme deutlich.

Vergleich:

Die hohe Torsionssteifigkeit ermöglicht es HPG, unter äußeren Schnittkräften und plötzlichen Laständerungen eine stabile Positionierung aufrechtzuerhalten.

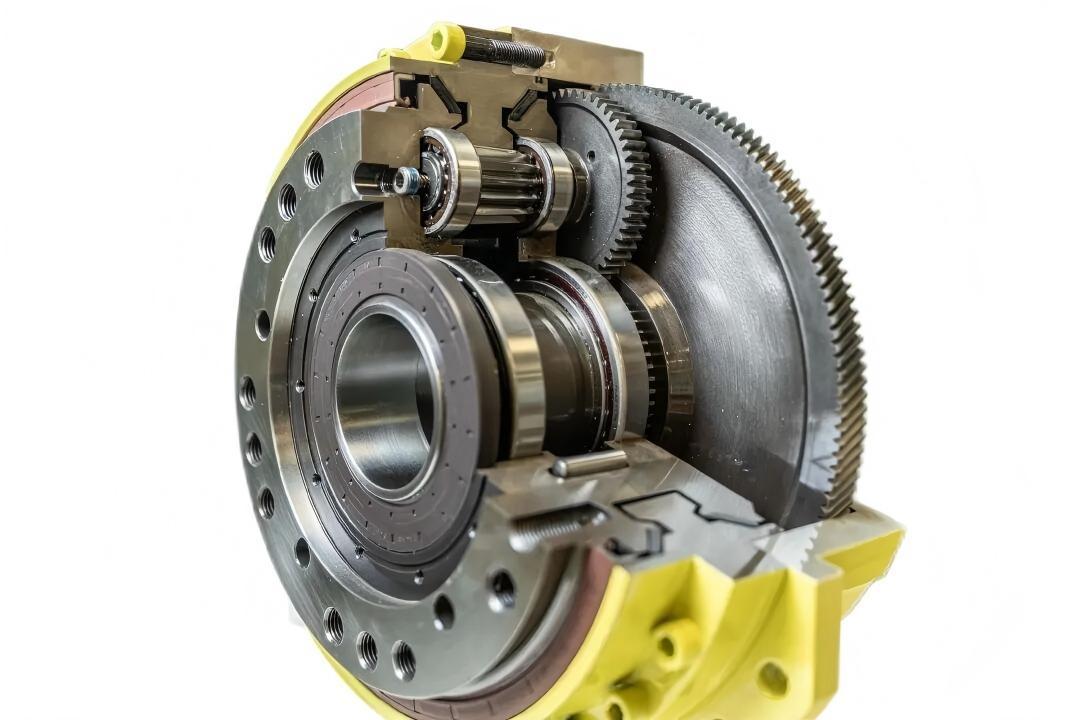

Darüber hinaus verfügt HPG über eine hervorragende Lagerleistung:

• Torsionssteifigkeit des Hauptlagers: 2880 Nm/arcmin

• Zulässiges Biegemoment: 2720 Nm

Diese Eigenschaften bieten eine hohe Widerstandsfähigkeit gegen seitliche Schnittkräfte, verbessern die Bearbeitungsstabilität und verlängern die Lebensdauer der Anlage.

Die Technologie hinter der selbstbeseitigenden Spielkompensation von HPG

Die zentrale Innovation von HPG liegt in seinem selbstkompensierenden Mechanismus zur Beseitigung des Spiels.

Herkömmliche Präzisionsgetriebe versuchen, das Spiel durch höhere Fertigungsgenauigkeit zu minimieren. Selbst die höchste Bearbeitungspräzision kann jedoch ein durch Folgendes verursachtes Spiel nicht vollständig beseitigen:

• Zahnradverschleiß;

• thermische Ausdehnung;

• Langzeitbetrieb;

• Montageabweichungen.

HPG setzt auf einen Ansatz der elastischen Kompensation statt nur auf Fertigungstoleranzen.

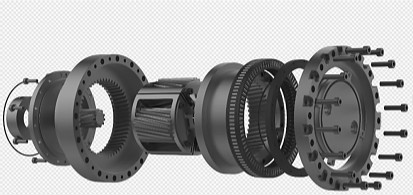

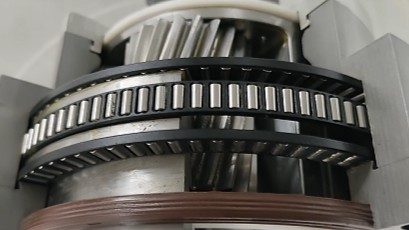

Durch eine flexible innere Zahnradstruktur kann das Getriebe eine kontinuierliche Vorspannung zwischen den Zähnen aufrechterhalten. Dadurch kann das System mikroskopischen Verschleiß während des Betriebs automatisch kompensieren.

Die Vorteile umfassen:

• stabile Spielwerte über die gesamte Lebensdauer;

• verbesserte Wiederholgenauigkeit;

• reduzierte Positionierfehler;

• verbesserte dynamische Reaktion.

Dieser Ansatz steht für eine andere Philosophie als die konventionelle Präzisionsgetriebefertigung: Statt die Bearbeitungstoleranzen ständig zu verbessern, nutzt HPG intelligente mechanische Kompensation, um die Leistung aufrechtzuerhalten.

HPG im Vergleich zu herkömmlichen Übertragungslösungen

HPG vs. DD-Direct-Drive-Motoren

DD-Motoren sind weithin für ihre hervorragende Präzision und sanfte Bewegung bekannt. Für hohe Drehmomente benötigen sie jedoch in der Regel größere Motoren.

HPG bietet eine vergleichbare Präzision und gleichzeitig:

• höhere Drehmomentdichte;

• größere mechanische Steifigkeit;

• kompaktere Einbaumaße;

• bessere Eignung für Schwerlastanwendungen.

HPG vs. RV-Reduziergetriebe

RV-Reduziergetriebe werden aufgrund ihrer hohen Lasttragfähigkeit häufig in Industrierobotern und Präzisionsmaschinen eingesetzt.

Im Vergleich zu herkömmlichen RV-Lösungen bietet HPG:

• höhere Torsionssteifigkeit;

• verbesserte Stabilität des Spiels;

• stärkere langfristige Genauigkeitserhaltung;

• hervorragende Tragfähigkeit der Lager.

HPG vs. Harmonic Drives

Harmonic Drives sind für ihre kompakte Größe und hohe Präzision bekannt, doch ihre flexiblen Komponenten können bei dauerhaftem Betrieb unter hoher Last ermüden.

HPG bietet Vorteile in Bezug auf:

• strukturelle Steifigkeit;

• Drehmomentkapazität;

• Stoßfestigkeit;

• kontinuierlichen Schwerlastbetrieb.

Anwendungen von HPG Zero-Backlash-Getrieben

Aufgrund der Kombination aus Präzision, Steifigkeit und Drehmomentfähigkeit eignet sich HPG für verschiedene fortschrittliche Fertigungsanwendungen.

In Fünfachs-Bearbeitungszentren ermöglicht HPG eine hochgenaue Drehpositionierung bei gleichzeitiger Beibehaltung der Steifigkeit während schwerer Zerspanungsprozesse.

In CNC-Rundtischen verbessert HPG die Indexiergenauigkeit, Wiederholbarkeit und Bearbeitungsstabilität.

In industriellen Automatisierungsanlagen bietet HPG zuverlässige Leistung für Präzisions-Positioniermechanismen mit langer Betriebsdauer.

In der Robotik und in intelligenten Fertigungssystemen bietet HPG eine Hochleistungsalternative für Anwendungen, die sowohl Genauigkeit als auch Belastbarkeit erfordern.

Warum HPG die Zukunft der Hochleistungs-Antriebstechnologie darstellt?

Der Entwicklungstrend der modernen Fertigung geht zu höherer Präzision, höherer Effizienz und größerer Zuverlässigkeit.

Herkömmliche Übertragungslösungen zwingen Ingenieure oft zu einem Kompromiss zwischen:

• Genauigkeit;

• Drehmoment;

• Steifigkeit;

• Haltbarkeit.

HPG Zero-Backlash-Getriebebieten eine neue Lösung, indem sie diese Vorteile in einem System vereinen.

Mit Präzision auf Direct-Drive-Niveau, Drehmomentfähigkeit der RV-Klasse und überlegener Steifigkeit ermöglicht HPG Maschinenbauern die Entwicklung kompakterer, genauerer und zuverlässigerer Anlagen.

Fazit: Ein neuer Standard für Präzisionsantriebe in Werkzeugmaschinen

Das HPG Zero-Backlash-Getriebeist mehr als ein Ersatz für herkömmliche Reduziergetriebe. Es steht für einen neuen Ansatz im Design von Präzisionsantrieben.

Für High-End-Werkzeugmaschinen, Präzisions-Rundtische und fortschrittliche Automatisierungsanlagen bietet HPG die Möglichkeit, hohe Genauigkeit zu erreichen, ohne Drehmoment und Steifigkeit zu opfern.

Durch die Kombination aus selbstbeseitigender Spieltechnologie, kompaktem Design mit hoher Leistungsdichte und außergewöhnlicher mechanischer Steifigkeit trägt HPG dazu bei, die nächste Generation von Präzisions-Übertragungssystemen neu zu definieren.
