Wie vereint der spielfreie Planeten-Drehantrieb HONPINE HPG CNC-Präzision und Steifigkeit?

Da sich die High-End-Fertigung in Richtung höherer Präzision, schnellerer Bearbeitungsgeschwindigkeiten und höherer Schnittlasten entwickelt, steigen die Anforderungen an die Antriebssysteme im Kern von CNC-Werkzeugmaschinen und Präzisions-Drehtischen. Seit Jahren müssen Werkzeugmaschinenkonstrukteure zwischen zwei konkurrierenden Prioritäten abwägen: den hohen Kosten von Direktantriebssystemen und den Einschränkungen herkömmlicher mechanischer Getriebelösungen hinsichtlich Steifigkeit, Genauigkeit und Dynamik.

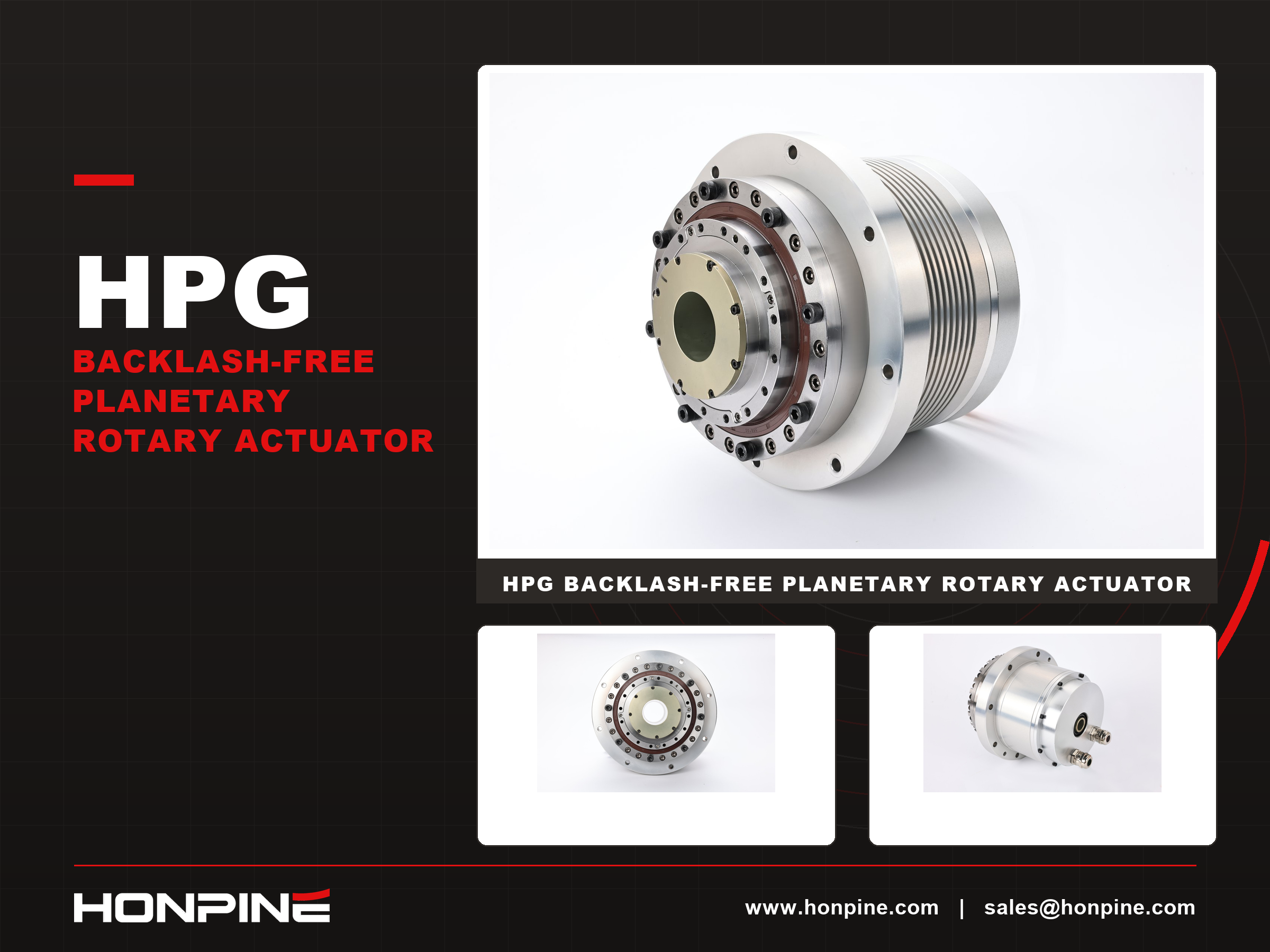

Der HONPINE spielfreie Präzisions-Planeten-Drehaktuator HPG wurde entwickelt, um diese Herausforderung zu bewältigen. Er vereint hohe Positioniergenauigkeit, geringes Spiel und hohe Torsionssteifigkeit in einem kompakten Drehantrieb. Die vorliegenden Testergebnisse weisen auf eine Positionierleistung im Bogensekundenbereich hin. Damit bietet der HPG eine Alternative für Anwendungen, bei denen sowohl Bearbeitungspräzision als auch Widerstandsfähigkeit gegenüber Schnittlasten entscheidend sind.

Anstatt ausschließlich auf Direktantriebsmotoren oder herkömmliche Untersetzungsmechanismen zu setzen, bietet der HPG eine weitere Option für CNC-Drehtische, Schwenkachsen und Präzisionspositioniersysteme, bei denen eine ausgewogene Kombination aus Genauigkeit, Steifigkeit und Kosteneffizienz gefragt ist.

Was sind die wichtigsten Herausforderungen bei der Auswahl eines CNC-Drehantriebs?

Bei der Auswahl eines Drehantriebs für eine hochpräzise CNC-Werkzeugmaschine reicht es nicht aus, nur die Positioniergenauigkeit zu vergleichen. Ingenieure müssen auch Torsionssteifigkeit, Tragfähigkeit, Verhalten bei Richtungsumkehr, dynamisches Ansprechverhalten, thermische Stabilität und die Gesamtsystemkosten berücksichtigen.

Kosten und anwendungsbezogene Kompromisse bei Direktantriebssystemen

Bei anspruchsvollen Anwendungen wie Schwenkköpfen und Präzisions-Drehtischen werden häufig Direktantriebs-Drehmomentmotoren (DD) in Kombination mit hochauflösenden optischen Encodern eingesetzt, um eine hohe Positioniergenauigkeit und dynamische Leistung zu erzielen.

Diese Systeme können jedoch erhebliche Kosten für Motor, Encoder, Servosystem, Kühlung und strukturelle Integration verursachen. Ihre Fähigkeit, hohen Schnittlasten standzuhalten, hängt von der gesamten mechanischen Struktur ab, einschließlich Lagern, Klemmmechanismen und lasttragenden Komponenten. Ein Direktantriebsmotor ist nicht grundsätzlich unsteif und wird auch nicht automatisch durch hohe Schnittlasten überlastet. Vielmehr muss die gesamte Achse für das erforderliche Drehmoment und die Schnittkräfte ausgelegt sein.

Für Maschinenbauer, die hohe Präzision ohne die Kosten oder den Integrationsaufwand einer vollständigen Direktantriebslösung anstreben, kann ein Präzisions-Drehaktuator mit hoher Torsionssteifigkeit eine attraktive Alternative sein.

Genauigkeitskompromisse bei herkömmlichen mechanischen Antrieben

Schneckengetriebe und Kurvenrollenmechanismen werden ebenfalls in CNC-Drehtischen eingesetzt. Je nach Ausführung bieten sie eine gute Tragfähigkeit und mechanische Steifigkeit; Positionierleistung, Übertragungsfehler, Spiel und Verhalten bei Richtungsumkehr können jedoch erheblich variieren.

Eine hohe Genauigkeit kann engere Fertigungstoleranzen, eine Präzisionsmontage, Kompensationsalgorithmen, Encoder-Feedback oder zusätzliche Klemmmechanismen erfordern. Diese Maßnahmen können die Systemkomplexität und die Fertigungskosten erhöhen.

Die Herausforderung besteht daher darin, einen Drehantrieb zu finden, der sowohl eine präzise Positionierung als auch ausreichende Steifigkeit unter realen Bearbeitungslasten bietet, ohne unnötige mechanische Komplexität mit sich zu bringen.

Wie begegnet der spielfreie Planeten-Drehaktuator HONPINE HPG diesen Herausforderungen?

Der HONPINE HPG ist ein Präzisions-Planeten-Drehaktuator, der für Anwendungen entwickelt wurde, die eine genaue Drehpositionierung und hohe Widerstandsfähigkeit gegen mechanische Verformung erfordern.

Seine Spielkompensationskonstruktion zielt darauf ab, das Winkelspiel bei Richtungsumkehr zu minimieren und gleichzeitig die für anspruchsvolle Positionieraufgaben erforderliche Steifigkeit zu erhalten. Dadurch eignet er sich für mehrachsige CNC-Werkzeugmaschinen, Präzisions-Drehtische, Schwenkmechanismen und weitere industrielle Automatisierungssysteme.

Der HPG ist als Alternative zu herkömmlichen Schneckengetrieben und ausgewählten hochpräzisen Getriebelösungen vorgesehen, bei denen geringes Spiel, kompakte Integration und hohe Steifigkeit wichtig sind.

Positioniergenauigkeit des HPG: Präzision im Bogensekundenbereich für CNC-Anwendungen

Die Positioniergenauigkeit ist ein entscheidender Faktor bei Drehachsen für die Präzisionsbearbeitung. Kleine Winkelfehler können am Schneidpunkt messbare Abweichungen verursachen, insbesondere wenn das Werkstück weit von der Drehachse entfernt positioniert ist.

Den für den HONPINE HPG bereitgestellten Testergebnissen zufolge liegt seine Teilungsgenauigkeit bei etwa 6.4–7.6 Bogensekunden. Diese Winkelpräzision kann anspruchsvolle Drehpositionieranwendungen unterstützen, wenn der Aktuator ordnungsgemäß in die Maschinenstruktur, das Feedbacksystem und die Bewegungssteuerung integriert ist.

Zum Vergleich nennen die Quelldaten für bestimmte herkömmliche Harmonic-Drive-Lösungen der Spitzenklasse eine Teilungsgenauigkeit von etwa 60–70 Bogensekunden. Die tatsächlichen Werte variieren je nach Produktmodell, Messmethode und Betriebsbedingungen sowie danach, ob sich die Spezifikation auf Teilungsgenauigkeit, Übertragungsgenauigkeit oder Wiederholgenauigkeit bezieht.

Warum ist ein geringer Übertragungsfehler bei der Fünf-Achs-Bearbeitung wichtig?

Bei der simultanen Fünf-Achs-CNC-Bearbeitung können Fehler der Drehachsen die Werkzeugorientierung, die Konturgenauigkeit und die Oberflächengüte des fertigen Werkstücks beeinträchtigen. Besonders auffällig können Fehler bei koordinierten Bewegungen, Richtungswechseln und der Bearbeitung gekrümmter Flächen werden.

Ein Präzisions-Planeten-Drehaktuator mit geringem Winkelfehler kann dazu beitragen, einen der Faktoren im Gesamtfehlerbudget der Werkzeugmaschine zu reduzieren. Die endgültige Bearbeitungsgenauigkeit hängt jedoch auch von der Encoderleistung, thermischen Effekten, struktureller Verformung, Kalibrierung und CNC-Kompensation ab.

Bei Anwendungen, die eine hohe Konturgenauigkeit erfordern, sollten Ingenieure die Positioniergenauigkeit daher gemeinsam mit Wiederholgenauigkeit, Spiel, Umkehrspiel, Torsionssteifigkeit und Leistung unter Last bewerten.

Torsionssteifigkeit des HPG: Genauigkeit unter Schnittlasten gewährleisten

Bei anspruchsvoller CNC-Bearbeitung reicht Präzision allein nicht aus. Der Drehantrieb muss auch Verformungen durch Schnittkräfte, Werkstücklasten und schnelle Drehmomentänderungen widerstehen.

Der HONPINE HPG ist darauf ausgelegt, geringes Spiel mit hoher Torsionssteifigkeit zu verbinden und so die Winkelverlagerung unter Last zu begrenzen. Den bereitgestellten Vergleichstests zufolge ist seine Steifigkeit unter den angegebenen Prüfbedingungen mehr als doppelt so hoch wie die des als Referenz herangezogenen RV-Getriebes.

Die tatsächliche Verbesserung hängt von den verglichenen Modellen, den Messmethoden, den Belastungsbedingungen und davon ab, ob der Vergleich nur den Aktuator oder die gesamte Drehachsenbaugruppe umfasst.

Geringes Spiel und verbessertes Verhalten bei Richtungsumkehr

Die gemeldeten HPG-Testdaten weisen ein Spiel von etwa 4.2 Bogensekunden aus, verglichen mit 37.2 Bogensekunden beim genannten Wettbewerbsprodukt.

Ein geringeres Spiel kann die Richtungsbeständigkeit beim Umkehren der Drehachse verbessern. Das Spiel allein beschreibt das Umkehrverhalten jedoch nicht vollständig. Bei der Bewertung des kompletten Antriebssystems sollten auch Umkehrspiel, Hysterese, elastische Verformung und lastabhängige Winkelverlagerung berücksichtigt werden.

Bei Präzisions-CNC-Anwendungen können diese Eigenschaften die Konturkonstanz beeinflussen, insbesondere bei kleinen Winkelbewegungen, wiederholter Teilung und koordinierter Mehrachsbearbeitung.

Kann der Planeten-Drehaktuator HONPINE HPG einen DD-Drehmomentmotor ersetzen?

Ein DD-Drehmomentmotorund einPräzisions-Planeten-Drehaktuatorerzeugen Drehbewegungen mit unterschiedlichen Antriebsarchitekturen. Keiner ist grundsätzlich überlegen; die richtige Wahl hängt von den Anforderungen an Genauigkeit, Steifigkeit, Geschwindigkeit, Drehmoment, Integrationsbedingungen und Budget ab.

Der HONPINE HPG bietet eine Alternative für Maschinenbauer, die hohe Positioniergenauigkeit und mechanische Steifigkeit in einem kompakten Drehaktuator benötigen. Erfüllt der HPG in einer Anwendung die Anforderungen an Drehmoment, Geschwindigkeit, Genauigkeit und dynamische Leistung, kann der Bedarf an einer teureren Direktantriebskonfiguration möglicherweise reduziert werden.

Wann ist es sinnvoll, den HPG anstelle eines Direktantriebs in Betracht zu ziehen?

Der HPG kann eine Prüfung wert sein, wenn:

die Drehachse eine Positioniergenauigkeit im Bogensekundenbereich und geringes Spiel erfordert.

bei Bearbeitungslasten eine hohe Torsionssteifigkeit wichtig ist.

die Maschinenkonstruktion von einem kompakten, integrierten Drehaktuator profitiert.

ein herkömmlicher mechanischer Antrieb die geforderte Genauigkeit oder das erforderliche Umkehrverhalten nicht erreicht.

sich die Kosten und der Integrationsaufwand eines Direktantriebsmotors mit Encodersystem nur schwer rechtfertigen lassen.

Ein DD-Drehmomentmotorkann weiterhin vorzuziehen sein, wenn die Anwendung sehr hohe Drehzahlen, außergewöhnlich gleichmäßige kontinuierliche Bewegungen oder die dynamischen Eigenschaften eines fachgerecht ausgelegten Direktantriebssystems erfordert.

Die endgültige Auswahl sollte auf Vergleichstests unter repräsentativen Betriebsbedingungen beruhen und nicht allein auf der Positioniergenauigkeit.

Warum den HONPINE HPG anstelle eines Schneckengetriebes in Betracht ziehen?

Schneckengetriebe sind weiterhin eine praktische Wahl für kostenempfindliche Teilungsanwendungen und Drehtische mit moderaten Präzisionsanforderungen. Ihre Leistung hängt jedoch von der Zahnradgeometrie, der Fertigungsgenauigkeit, der Vorspannung oder Spieleinstellung, der Schmierung, der Temperatur und dem Verschleiß ab.

Der HPG bietet einen anderen Ansatz für Anwendungen, bei denen eine höhere Winkelgenauigkeit und ein gleichmäßigeres Umkehrverhalten im Vordergrund stehen.

Mögliche Vorteile für Präzisions-Drehtische

Je nach gewähltem Modell und Systemkonfiguration kann der HONPINE HPG folgende Vorteile bieten:

Geringes Spiel: Kann die Positionierkonstanz bei Richtungsumkehr verbessern.

Hohe Torsionssteifigkeit: Unterstützt eine stabile Positionierung bei wechselnden Lasten.

Kompakte Drehintegration: Kann die Konstruktion von Präzisions-Drehpositionierbaugruppen vereinfachen.

Geringere Abhängigkeit von der Spielkompensation: Kann dazu beitragen, die Anforderungen an die Kompensation auf Systemebene zu vereinfachen, sofern die gemessene Leistung den Anwendungsspezifikationen entspricht.

Auf Präzision ausgelegte Leistung: Für die Bewertung in CNC-Drehtischen, Schwenkachsen und industriellen Automatisierungsanlagen geeignet, die eine genaue Winkelpositionierung erfordern.

Der Austausch eines Schneckengetriebes gegen einen Präzisions-Planeten-Drehaktuator ist nicht einfach ein Komponententausch. Vor der endgültigen Auslegung sollten Ingenieure Drehmomentkapazität, Lagerbelastungen, thermisches Verhalten, Montageanschlüsse, Servokompatibilität und Klemmungsanforderungen überprüfen.

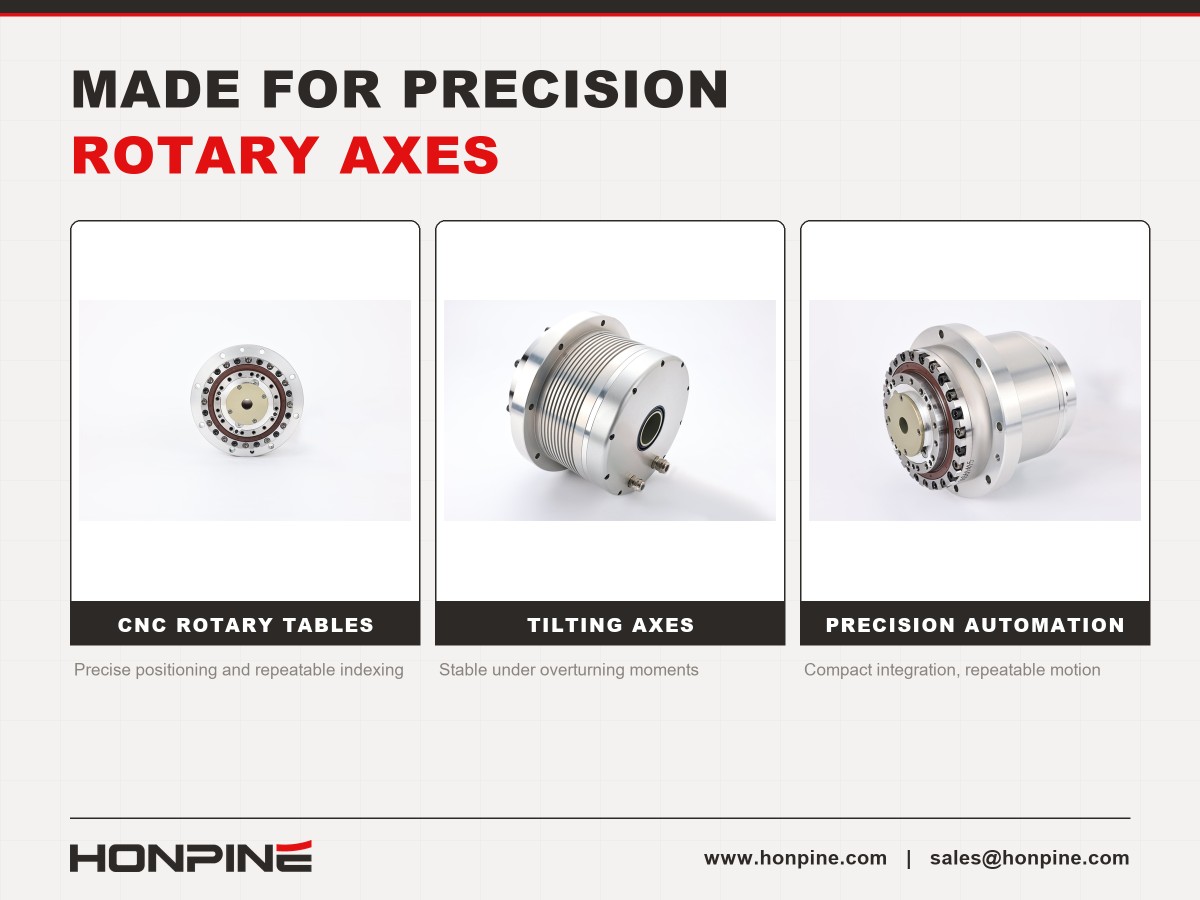

Anwendungen des HONPINE HPG Präzisions-Planeten-Drehaktuators

Der HPG ist für Anwendungen prüfenswert, die sowohl eine präzise Winkelpositionierung als auch mechanische Stabilität erfordern.

CNC-Drehtische und Teilungssysteme

In CNC-Drehtischen kann der Aktuator eine präzise Werkstückpositionierung und wiederholgenaue Winkelteilung unterstützen. Die Eignung hängt vom erforderlichen Drehmoment, der Werkstückträgheit, den Schnittkräften und dem Positionierzyklus ab.

Schwenkachsen und Mehrachs-Werkzeugmaschinen

Aufgrund ihrer strukturellen Anordnung und des Werkstückversatzes können Schwenkachsen erheblichen Kippmomenten und Winkelverformungen ausgesetzt sein. Ein Antrieb mit geringem Spiel und hoher Torsionssteifigkeit kann die Achsstabilität verbessern, wenn er mit ausreichend dimensionierten Lagern und Tragstrukturen kombiniert wird.

Präzisions-Industrieautomation

Über die CNC-Bearbeitung hinaus kommen Präzisions-Planeten-Drehaktuatoren für Drehpositionierstationen, automatisierte Prüfanlagen, Montagesysteme und weitere Anwendungen infrage, bei denen kompakte Integration und wiederholgenaue Positionierung wichtig sind.

Wie wählt man einen spielfreien Präzisions-Planeten-Drehaktuator aus?

Vor der Auswahl des HPG für eine bestimmte Anwendung sollten Ingenieure mehrere wichtige Parameter prüfen:

Positioniergenauigkeit und Wiederholgenauigkeit: Definitionen, Messmethoden und tatsächliche Prüfbedingungen der Spezifikationen überprüfen.

Spiel und Umkehrspiel: Sowohl das Winkelspiel als auch den gesamten positionierbezogenen Fehler bei Richtungsumkehr bewerten.

Torsionssteifigkeit: Verformung bei dem erwarteten Betriebsdrehmoment und den Schnittlasten prüfen.

Nenndrehmoment und Spitzendrehmoment: Anforderungen für den Dauerbetrieb, transiente Lasten und Beschleunigungsdrehmoment überprüfen.

Drehzahl und Einschaltdauer: Sicherstellen, dass der Aktuator die erforderliche Drehzahl und den Betriebszyklus erfüllt.

Feedback und Steuerung: Encoderkompatibilität, Anforderungen an den Servoantrieb und Integration in die CNC-Steuerung prüfen.

Installation und Wartung: Montageabmessungen, Lagerbelastungen, Schmieranforderungen, Wärmemanagement und Daten zur Lebensdauer bewerten.

Eine umfassende Bewertung trägt dazu bei, sicherzustellen, dass der Aktuator die erforderliche Leistung im Gesamtsystem der Maschine erbringt, anstatt sich auf eine einzelne hervorgehobene Spezifikation zu verlassen.

HONPINE HPG: Ausgewogenheit zwischen Präzision, Steifigkeit und Kosten

Der HONPINE spielfreie Präzisions-Planeten-Drehaktuator HPG wurde für Maschinenbauer entwickelt, die in einem kompakten Drehantrieb hohe Positioniergenauigkeit, geringes Spiel und hohe Torsionssteifigkeit benötigen.

Durch die Kombination einer auf Präzision ausgelegten Getriebeleistung mit einer steifen mechanischen Konstruktion bietet der HPG eine zusätzliche Option für CNC-Drehtische, Schwenkachsen und industrielle Automatisierungssysteme, die Bearbeitungsqualität, Tragfähigkeit und Systemkosten miteinander in Einklang bringen müssen.

Wenn Sie einen Präzisions-Drehtisch entwickeln oder Alternativen zu Schneckengetrieben, Harmonic-Drive-Getrieben, RV-Getrieben oder Direktantriebsmotoren prüfen, wenden Sie sich an HONPINE, um die Spezifikationen des HPG-Aktuators und seine Eignung für Ihre Anwendung zu besprechen.
