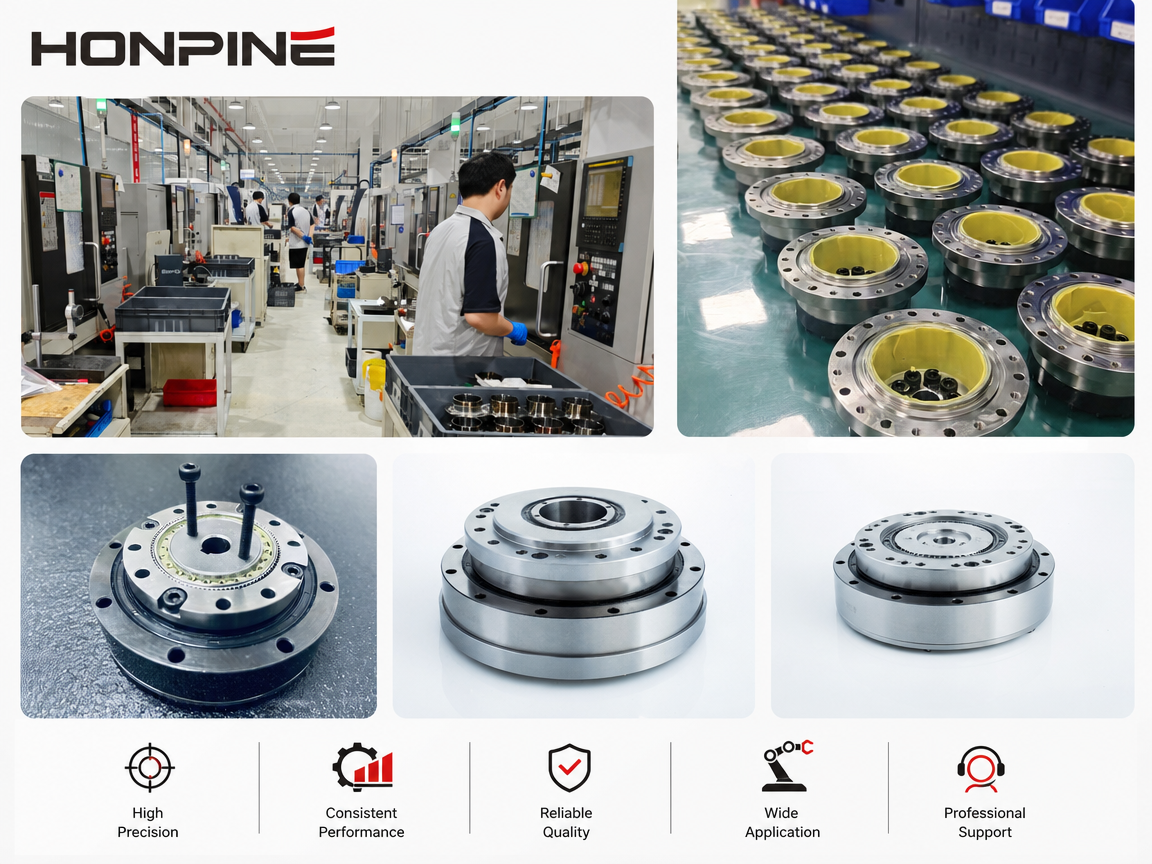

Wie HONPINE präzise Harmonic-Drive-Getriebe herstellt: Technologie, Qualität und Herausforderungen in der Fertigung?

 Einführung

Bei einem Präzisions-Harmonic-Drive-Getriebe wird die Leistung durch weit mehr als das Übersetzungsverhältnis, das Nennmoment oder das in einem Produktkatalog angegebene Verdrehspiel bestimmt. Als Hersteller von Harmonic-Drive-Getrieben weiß HONPINE, dass die Präzisionsübertragungsleistung aus dem Zusammenwirken mehrerer Faktoren resultiert, darunter mechanische Konstruktion, Zahnprofiloptimierung, Material des Flexsplines, Präzisionsbearbeitung, Montagegenauigkeit, Fertigungsanlagen und Qualitätskontrolle.

Dies ist besonders wichtig bei Industrierobotern, kollaborativen Robotern, humanoiden Robotern, CNC-Drehachsen, Halbleiteranlagen, optischen Inspektionssystemen und anderen Präzisionsautomatisierungsanwendungen. In diesen Systemen suchen Kunden nicht einfach nach einem einzelnen Muster, das eine vorgegebene Toleranz erfüllt. Sie benötigen Harmonic-Drive-Getriebe, die über verschiedene Chargen hinweg eine gleichbleibende Leistung aufrechterhalten und über lange Einsatzzeiten zuverlässig funktionieren.

Aus diesem Grund betrachtet HONPINE die Herstellung von Harmonic-Drive-Getrieben als einen vollständigen Entwicklungs- und Produktionsprozess, anstatt sich auf eine einzelne Spezifikation zu konzentrieren.

Warum ist die Fertigungskompetenz bei Harmonic-Drive-Getrieben wichtig？

Das Funktionsprinzip eines Harmonic-Drive-Getriebes ist gut etabliert. Die größere Herausforderung besteht darin, eine mechanische Konstruktion in ein Produkt umzusetzen, das präzise, konsistent und zuverlässig im großen Maßstab gefertigt werden kann.

Die Fertigungskompetenz von HONPINE umfasst mehrere Faktoren, die die endgültige Übertragungsleistung beeinflussen, darunter Zahnprofildesign, Flexspline-Material, Wärmebehandlung, Präzisionsbearbeitung, Herstellung des Wellengenerators, Komponentenabstimmung, Montagegenauigkeit und Endprüfung.

Diese Faktoren sind eng miteinander verbunden.

Beispielsweise kann ein Zahnprofil theoretisch ein extrem geringes Verdrehspiel ermöglichen, doch eine inkonsistente Bearbeitungsgenauigkeit, Materialeigenschaften oder Montagetoleranzen können verhindern, dass das fertige Harmonic-Drive-Getriebe die erwartete Positioniergenauigkeit und Lebensdauer erreicht.

Daher bewertet HONPINE die Leistung von Harmonic-Drive-Getrieben aus einer systemorientierten Fertigungsperspektive, anstatt sich auf einen einzelnen Konstruktionsparameter zu verlassen.

HONPINEs Ansatz für das Zahnprofildesign von Harmonic-Drive-Getrieben

Das Zahnprofildesign ist einer der wichtigsten technischen Faktoren bei der Entwicklung von Harmonic-Drive-Getrieben.

Der Zahneingriff zwischen Flexspline und Circular Spline beeinflusst direkt die Übertragungsgenauigkeit, Torsionssteifigkeit, Effizienz, Geräuschentwicklung und Lebensdauer. Bei Präzisionsanwendungen muss das Zahnprofildesign nicht nur theoretische Eingriffsbedingungen, sondern auch tatsächliche Fertigungstoleranzen, Materialverformung, Lastschwankungen und langfristige Betriebsbedingungen berücksichtigen.

HONPINE bewertet während der Produktentwicklung Zahngeometrie, Zahnflankenkontakt, Eingriffsspiel und Lastverteilung gemeinsam.

Dies ist besonders wichtig für Robotergelenke, Präzisionsdrehachsen und automatisierte Positioniersysteme. Ein Harmonic-Drive-Getriebe kann unter kontinuierlich wechselnden Lasten sowie häufigem Beschleunigen und Abbremsen arbeiten, sodass eine stabile Übertragungsleistung unter unterschiedlichen Betriebsbedingungen gewährleistet sein muss.

Anstatt eine hohe Präzision über einen einzelnen Parameter anzustreben, berücksichtigt HONPINE das Zusammenspiel der Übertragungskomponenten und optimiert das Gesamtsystem.

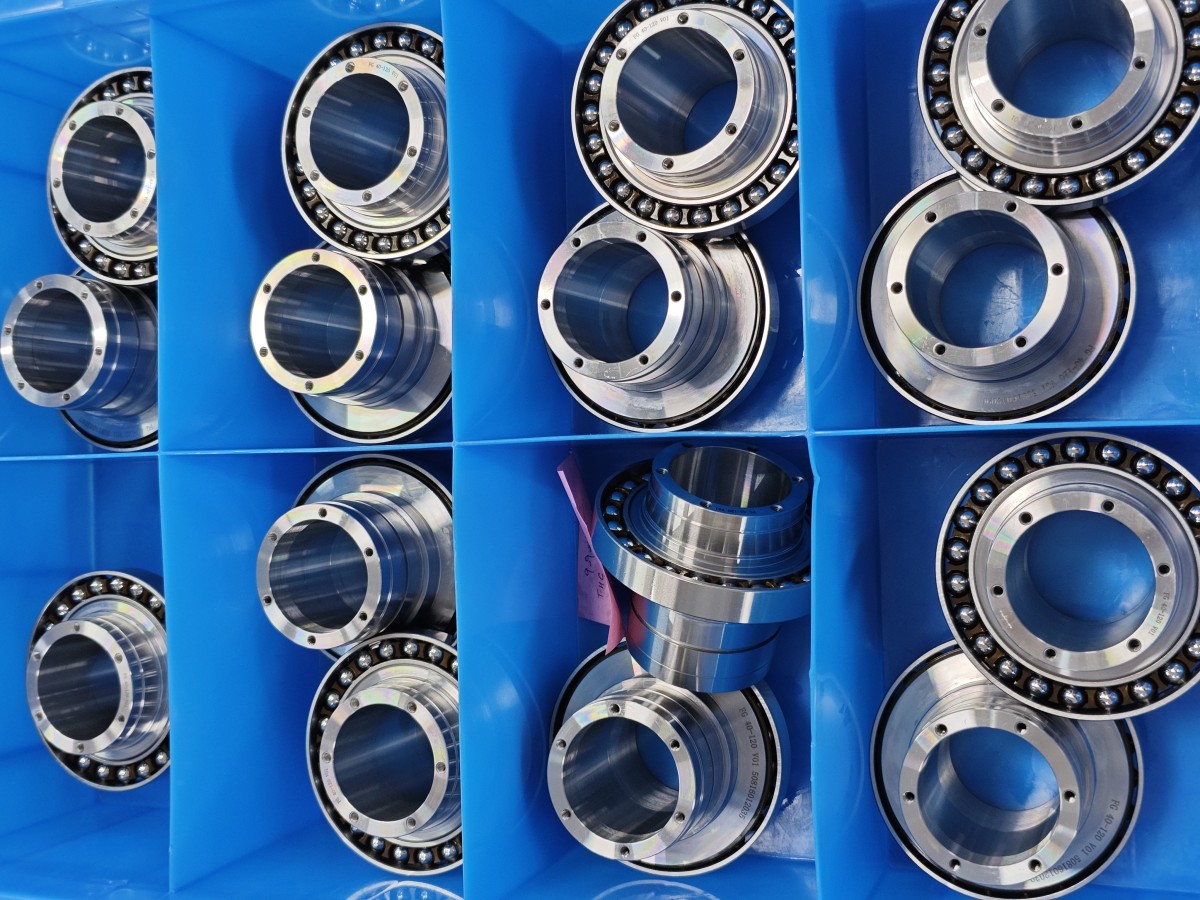

Flexspline-Material und Ermüdungsbeständigkeit

Der Flexspline ist eine der kritischsten Komponenten eines Harmonic-Drive-Getriebes, da er während des Betriebs wiederholt elastisch verformt wird. Seine Materialeigenschaften haben daher direkten Einfluss auf Ermüdungsbeständigkeit, Zuverlässigkeit und Lebensdauer.

Bei der Auswahl des Flexspline-Materials kann nicht einfach die maximale Festigkeit im Vordergrund stehen. Ein geeignetes Material muss ein angemessenes Gleichgewicht zwischen Festigkeit, Zähigkeit, Ermüdungsbeständigkeit, Maßstabilität und Bearbeitbarkeit bieten.

Materialinkonsistenzen können zu Leistungsschwankungen führen, selbst wenn die Bearbeitungsgenauigkeit gut kontrolliert wird. Bei Anwendungen mit häufigen Hin- und Herbewegungen wird das Langzeit-Ermüdungsverhalten des Flexsplines besonders wichtig.

HONPINE betrachtet daher Materialauswahl, Wärmebehandlung, Bearbeitung und anschließende Prüfung als miteinander verbundene Bestandteile der Flexspline-Fertigung.

Bei Robotergelenken und anderen Anwendungen mit hohen Lastwechselzahlen reicht es nicht aus, nur die Anfangsgenauigkeit zu bewerten. Auch Langzeitleistung und Ermüdungsverhalten müssen berücksichtigt werden.

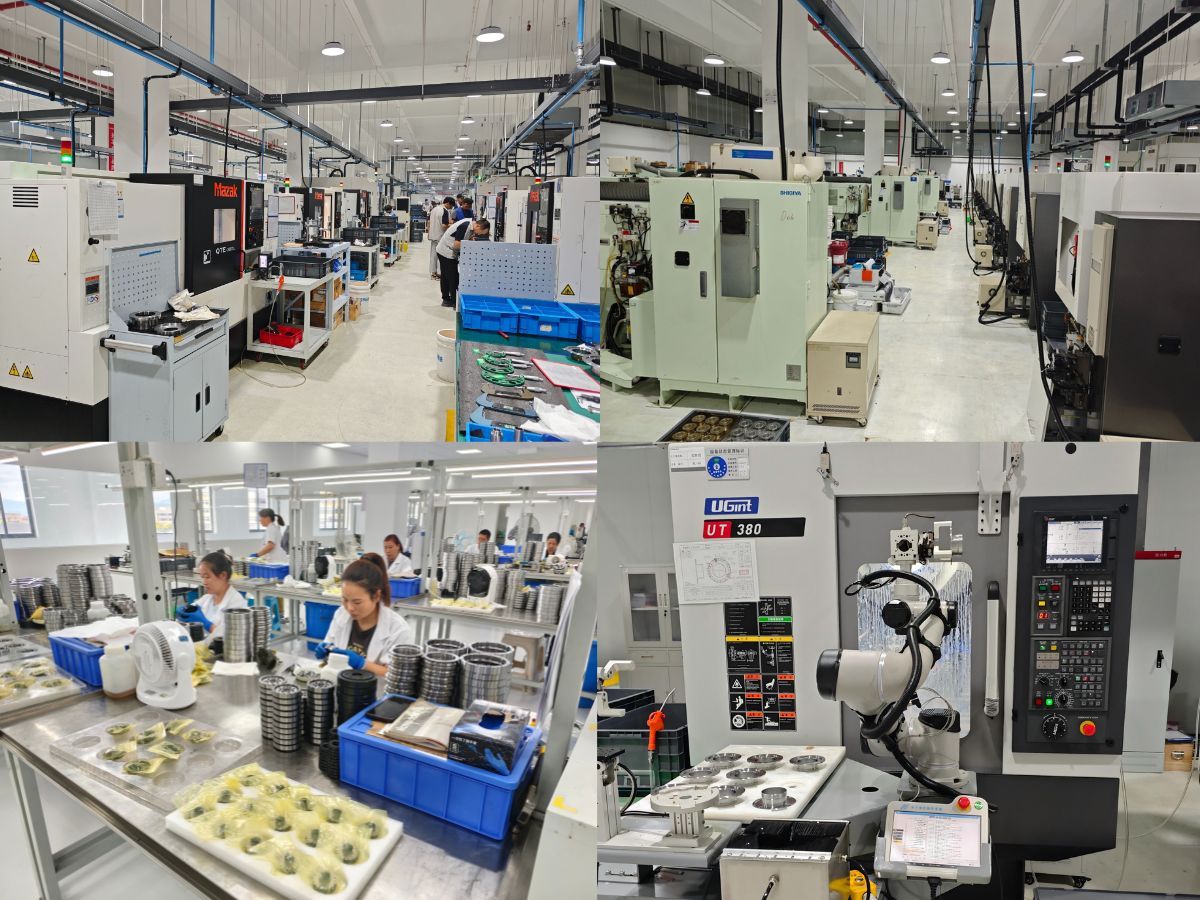

Präzisionsbearbeitung ist ein Kernbestandteil der Fertigungskompetenz von HONPINE

Die endgültige Leistung eines Harmonic-Drive-Getriebes steht in engem Zusammenhang mit der Bearbeitungsgenauigkeit seiner kritischen Komponenten.

H3: Bearbeitungsgenauigkeit und Komponententoleranzen

Flexsplines, Circular Splines, Wellengeneratoren, Lager und andere Präzisionskomponenten erfordern eine strenge Kontrolle der Maßgenauigkeit und geometrischen Toleranzen. Gleichzeitig muss die Beziehung zwischen den einzelnen Komponenten innerhalb der erforderlichen Montagetoleranzen bleiben.

Fertigungsanlagen sind nur ein Teil der Lösung

Hochwertige Fertigungsanlagen allein garantieren keine hochwertigen Harmonic-Drive-Getriebe.

Eine Präzisionsmaschine kann hochgenaue Komponenten produzieren, doch wenn Prozessparameter, Werkzeugzustände, Maschinenstatus, Prüfmethoden und Produktionsstandards nicht konsistent kontrolliert werden, können bei der Serienproduktion dennoch erhebliche Leistungsschwankungen auftreten.

Prozesskontrolle von der Bearbeitung bis zur Endprüfung

HONPINE konzentriert sich daher auf Prozessstabilität bei Bearbeitung, Prüfung, Montage und Endabnahme.

Dieser Ansatz trägt dazu bei, dass die während der Produktentwicklung erzielte Leistung in der kontinuierlichen Produktion reproduziert werden kann.

Warum ist Produktionskonsistenz entscheidend？

Für B2B-Kunden weist ein einzelnes qualifiziertes Muster nicht die Fähigkeit eines Lieferanten zur stabilen Massenproduktion nach.

Diese Unterscheidung ist besonders wichtig für Harmonic-Drive-Getriebe, die in Industrierobotern, CNC-Maschinen, Halbleiteranlagen und automatisierten Produktionssystemen eingesetzt werden.

Ein Kunde benötigt möglicherweise Dutzende, Hunderte oder Tausende von Harmonic-Drive-Getrieben. Wenn die Leistung zwischen Chargen erheblich variiert, können die daraus resultierenden Unterschiede die Positioniergenauigkeit von Robotern, die Maschinenkalibrierung, Montageprozesse und Wartungsanforderungen beeinträchtigen.

HONPINE betrachtet die Produktionskonsistenz daher als Kernbestandteil der Qualität von Harmonic-Drive-Getrieben.

Verdrehspiel, Torsionssteifigkeit, Übertragungseffizienz, Anlaufmoment, Temperaturanstieg und andere Leistungsparameter müssen während der kontinuierlichen Produktion innerhalb kontrollierter Bereiche bleiben.

Für HONPINE bedeutet Fertigungskompetenz nicht einfach, ein hochpräzises Harmonic-Drive-Getriebe herstellen zu können. Sie bedeutet, hochpräzise Harmonic-Drive-Getriebe mit stabiler und vorhersehbarer Leistung wiederholt fertigen zu können.

Von der Prototypenvalidierung zur Massenproduktion

Der Übergang von der Prototypenentwicklung zur Massenproduktion erfordert mehr als die bloße Reproduktion des ursprünglichen Designs.

Validierung von Prototypen und Kleinserien

In der Prototypenphase bewertet HONPINE die strukturelle Konstruktion, Komponentenspezifikationen, Materialien, Bearbeitungsprozesse und die grundlegende Leistung des Harmonic-Drive-Getriebes.

Mit zunehmendem Produktionsvolumen entstehen zusätzliche Herausforderungen. Die Fertigungsprozesse müssen stabil werden, die Anlagenkapazität muss den Produktionsanforderungen entsprechen, die Komponentenkonsistenz muss erhalten bleiben und Montage- sowie Prüfprozesse müssen kontrolliert bleiben.

Übergang von der Validierung zur Massenproduktion

HONPINE behandelt daher Prototypenvalidierung, Kleinserienverifizierung, Zuverlässigkeitsprüfung, Prozessoptimierung und Validierung der Massenproduktion als miteinander verbundene Phasen der Produktentwicklung.

Dies ist insbesondere für Robotikanwendungen wichtig. Ein Roboterhersteller kann zunächst eine geringe Anzahl von Mustern bewerten, bevor Langzeittests unter realen Betriebsbedingungen durchgeführt werden.

Erst nachdem das Produkt eine stabile Leistung nachgewiesen hat, kann das Harmonic-Drive-Getriebe für Anwendungen in größerem Umfang eingesetzt werden.

Zuverlässigkeitsprüfungen für industrielle Harmonic-Drive-Getriebe

Bei industriellen Harmonic-Drive-Getrieben kann die Zuverlässigkeit nicht allein anhand eines Parameters bewertet werden.

Wichtige Leistungsparameter

Neben Nennmoment und Übersetzungsverhältnis berücksichtigt HONPINE Verdrehspiel, Torsionssteifigkeit, Übertragungseffizienz, Temperaturanstieg, Geräuschentwicklung, Haltbarkeit und langfristige Leistungsstabilität.

Dauerlauf- und zyklische Belastungsprüfungen

Bei Robotergelenken und anderen Anwendungen mit hohen Lastwechselzahlen führen wiederholte Vorwärts- und Rückwärtsdrehungen zu kontinuierlichen zyklischen Belastungen des Antriebssystems. Ermüdungsbeständigkeit und Langzeithaltbarkeit werden daher zu wichtigen Bewertungsfaktoren.

HONPINE nutzt Leistungsprüfungen und Dauerhaltbarkeitsbewertungen, um zu verifizieren, ob Harmonic-Drive-Getriebe ihre erforderlichen Eigenschaften unter repräsentativen Betriebsbedingungen aufrechterhalten können.

Prüfungen liefern zudem wertvolles Feedback für die Produktoptimierung und die Verbesserung von Fertigungsprozessen.

Warum erfordert geringes Verdrehspiel mehr als nur Zahnradkonstruktion？

Das Verdrehspiel ist einer der wichtigsten Parameter für Präzisionsantriebe, doch ein geringes Verdrehspiel zu erreichen, ist nicht lediglich eine Frage der Optimierung der Zahngeometrie.

Das tatsächliche Verdrehspiel wird durch mehrere Faktoren beeinflusst, darunter Zahnprofilgenauigkeit, Bearbeitungstoleranzen der Komponenten, Materialeigenschaften, Geometrie des Wellengenerators, Montagegenauigkeit und Fertigungskonsistenz.

Ein Harmonic-Drive-Getriebe kann so ausgelegt sein, dass es unter theoretischen Bedingungen ein extrem geringes Verdrehspiel erreicht. Werden jedoch Komponententoleranzen oder Montageschwankungen nicht ausreichend kontrolliert, erzielt das fertige Produkt möglicherweise nicht durchgängig die erwartete Leistung.

HONPINE betrachtet geringes Verdrehspiel daher als Ergebnis einer systemorientierten Fertigung und nicht nur als Konstruktionsspezifikation.

Dieser Ansatz ist besonders relevant für Präzisionspositionieranwendungen, bei denen selbst kleine Übertragungsfehler die endgültige Bewegungsgenauigkeit der Maschine beeinträchtigen können.

Warum sind sowohl sehr kleine als auch sehr große Harmonic-Drive-Getriebe schwierig herzustellen？

Die Größe bringt an beiden Enden des Spektrums von Harmonic-Drive-Getrieben unterschiedliche Fertigungsherausforderungen mit sich.

Herausforderungen bei Miniatur-Harmonic-Drive-Getrieben

Bei Miniatur-Harmonic-Drive-Getrieben werden die Komponentenabmessungen extrem klein, wodurch Bearbeitungstoleranzen im Verhältnis zur Gesamtgröße der Komponente zunehmend bedeutend werden. Auch Montage und Prüfung werden anspruchsvoller.

Herausforderungen bei großen Harmonic-Drive-Getrieben

Große Harmonic-Drive-Getriebe stellen andere Herausforderungen dar. Größere Komponenten erfordern höhere Bearbeitungskapazitäten und bringen zusätzliche Aspekte hinsichtlich Materialverformung, Wärmebehandlung, Maßstabilität, Anlagenfähigkeit und Montagegenauigkeit mit sich.

Daher kann die Fertigung eines Harmonic-Drive-Getriebes nicht einfach als Hoch- oder Herunterskalierung derselben Konstruktion betrachtet werden.

Unterschiedliche Größen erfordern Fertigungsprozesse, Prüfmethoden und technische Kontrollen, die ihren spezifischen strukturellen Eigenschaften entsprechen.

Standard-Harmonic-Drive-Getriebe oder kundenspezifische Lösung?

Nicht jedes Präzisionsbewegungssystem hat dieselben Anforderungen.

Wann sind Standard-Harmonic-Drive-Getriebe die bessere Wahl？

Standard-Harmonic-Drive-Getriebe eignen sich häufig für etablierte Anwendungen wie Industrieroboter, kollaborative Roboter, CNC-Anlagen und konventionelle Automatisierungssysteme. Die Verwendung eines Standardprodukts kann die Entwicklungszeit verkürzen und die Entwicklungskosten senken.

Wann wird eine kundenspezifische Anpassung erforderlich？

Spezialisierte Anwendungen können andere Einbaumaße, Ausgangsstrukturen, Lagerkonfigurationen, Encoderanordnungen, Wellenausführungen oder Leistungsmerkmale erfordern.

Diese Anforderungen können bei Halbleiteranlagen, Präzisionsinspektionssystemen, Spezialrobotern, optischen Geräten und platzbeschränkten Drehmechanismen entstehen.

Als Hersteller von Harmonic-Drive-Getrieben bewertet HONPINE kundenspezifische Anforderungen anhand der tatsächlichen Einsatzbedingungen des Kunden, anstatt ein Modell einfach nach dem Nennmoment auszuwählen.

Einbauraum, Lastmerkmale, Drehzahl, Positioniergenauigkeit, Einschaltdauer, Lebensdauer und Steuerungsanforderungen sollten bei der Bestimmung der geeigneten Antriebslösung berücksichtigt werden.

Harmonic-Drive-Getriebe für Robotik und Präzisionsautomatisierung

HONPINE Harmonic-Drive-Getriebe sind für Bewegungssysteme ausgelegt, bei denen Präzision, Kompaktheit, Drehmomentdichte und Zuverlässigkeit wichtig sind.

Industrieroboter und kollaborative Roboter

In Industrierobotern und kollaborativen Robotern werden Harmonic-Drive-Getriebe üblicherweise in Gelenkantriebssysteme integriert, bei denen begrenzter Einbauraum mit hohen Übersetzungsverhältnissen und präziser Positionierung kombiniert werden muss.

Gelenksysteme humanoider Roboter

Humanoide Roboter stellen noch höhere Anforderungen an Gelenkantriebssysteme. Gewicht, Größe, Drehmomentdichte, Ansprechverhalten, Positioniergenauigkeit und Haltbarkeit müssen gemeinsam berücksichtigt werden.

CNC und Präzisionsautomatisierung

CNC-Drehachsen, Halbleiteranlagen, optische Inspektionssysteme, Präzisionsautomatisierungsmaschinen und andere Positioniersysteme erfordern ebenfalls eine stabile Übertragungsgenauigkeit und kontrolliertes Verdrehspiel.

Für diese Anwendungen konzentriert sich HONPINE darauf, wie sich das Harmonic-Drive-Getriebe unter realen Bewegungsbedingungen verhält, anstatt sich ausschließlich auf Laborspezifikationen zu stützen.

Was sollten B2B-Kunden über den Katalog hinaus bewerten？

Bei der Auswahl eines Lieferanten für Harmonic-Drive-Getriebe ist der Vergleich von Nennmoment, Übersetzungsverhältnis und Verdrehspiel nur der Anfang.

Für Hersteller hochwertiger Anlagen sollte die Lieferantenbewertung auch Produktionskonsistenz, langfristige Lieferfähigkeit, Anpassungsfähigkeit, Zuverlässigkeitsvalidierung, Qualitätskontrolle und technischen Support umfassen.

Dies ist besonders wichtig, wenn ein Harmonic-Drive-Getriebe Teil eines Robotergelenks, einer CNC-Achse, einer Halbleitermaschine oder eines Präzisionsautomatisierungssystems wird. Ein Problem bei einer Antriebskomponente kann die Maschinenkalibrierung, Inbetriebnahme, Lieferpläne und langfristige Wartung beeinträchtigen.

Ein leistungsfähiger Lieferant sollte daher mehr als nur ein Katalogprodukt bereitstellen.

Der Lieferant sollte in der Lage sein, den vollständigen Prozess von der Produktauswahl und technischen Validierung bis zur Massenproduktion und langfristigen Versorgung zu unterstützen.

Warum HONPINE als Hersteller von Harmonic-Drive-Getrieben wählen?

Als Hersteller von Harmonic-Drive-Getrieben integriert HONPINE Produktentwicklung, Präzisionsbearbeitung, Komponentenfertigung, Montage, Prüfung und Steuerung der Massenproduktion in seinen Fertigungsprozess.

Das Ziel von HONPINE besteht nicht einfach darin, ein Harmonic-Drive-Getriebe mit einer Reihe von Katalogspezifikationen bereitzustellen. Ziel ist es, eine Präzisionsantriebslösung anzubieten, die dem tatsächlichen mechanischen System des Kunden entspricht.

Für Robotik, CNC-Maschinen, Halbleiteranlagen, optische Inspektionssysteme und Industrieautomation bewertet HONPINE die Anforderungen des gesamten Bewegungssystems, einschließlich Präzision, Steifigkeit, Verdrehspiel, Effizienz, Haltbarkeit, Einbaubeschränkungen und Betriebsbedingungen.

HONPINE bietet Standardlösungen für Harmonic-Drive-Getriebe für etablierte Anwendungen und unterstützt zudem kundenspezifische Entwicklungen, wenn Kunden besondere Anforderungen hinsichtlich Struktur, Abmessungen, Ausgangskonfiguration, Lastbedingungen oder Integration haben.

Diese Kombination aus Produktentwicklungs- und Fertigungskompetenz ermöglicht es HONPINE, Kunden über die erste Phase der Produktauswahl hinaus zu unterstützen.

Fazit

Die Kernwettbewerbsfähigkeit eines hochpräzisen Harmonic-Drive-Getriebes beruht nicht auf einer einzelnen technischen Spezifikation.

Die Langzeitleistung hängt von den kombinierten Fähigkeiten in mechanischer Konstruktion, Materialkontrolle, Präzisionsbearbeitung, Montage, Zuverlässigkeitsprüfung, Qualitätsmanagement und Konsistenz der Massenproduktion ab.

Für Anlagenhersteller sollte die Auswahl eines Lieferanten für Harmonic-Drive-Getriebe daher mehr umfassen als den Vergleich von Katalogparametern. Ebenso wichtig sind die Fähigkeit des Lieferanten, stabile Produkte wiederholt herzustellen, und die Unterstützung langfristiger Anwendungen.

Als Hersteller von Harmonic-Drive-Getrieben konzentriert sich HONPINE weiterhin auf Präzisionsantriebstechnik und Fertigungskompetenz, mit dem Ziel, Harmonic-Drive-Getriebe bereitzustellen, die in anspruchsvollen Anwendungen der Robotik und Präzisionsautomatisierung stabile Leistung liefern.
