Wie wählt man hochpräzise Drehantriebe für die industrielle Automatisierung aus?

Hochpräzise Drehaktoren sind wesentliche Komponenten der Bewegungssteuerung in der industriellen Automatisierung. Sie tragen zu einer höheren Positionierkonstanz, Betriebseffizienz und Anlagenflexibilität bei. Die Auswahl des passenden Aktors kann jedoch anspruchsvoll sein, wenn sich Produktspezifikationen unterscheiden, die Betriebsbedingungen hohe Anforderungen stellen und langfristige Zuverlässigkeit entscheidend ist.

Für die präzise industrielle Automatisierung bietet HONPINE üblicherweise extern angetriebene harmonische Drehaktoren und selbsthemmende spielfreie planetarische Drehaktoren. Diese Lösungen sind für unterschiedliche Anforderungen an Drehmoment, Positionierleistung, mechanische Integration und Umweltschutz ausgelegt.

In diesem Artikel stellen wir vier wichtige Baureihen hochpräziser Drehaktoren von HONPINE vor und erläutern ihre Hauptmerkmale, Leistungsdaten und typischen industriellen Anwendungen.

Welche Baureihen hochpräziser Drehaktoren bietet HONPINE an?

HONPINE konzentriert sich auf vier Hauptbaureihen hochpräziser Drehaktoren: die harmonischen Drehaktoren HAT, HAM und HAS sowie die planetarischen Drehaktoren HPG mit geringem Verdrehspiel.

Jede Baureihe bietet unterschiedliche konstruktive Ausführungen und Leistungsmerkmale. So können Anlagenhersteller je nach Anwendungsanforderungen eine geeignete Lösung auswählen.

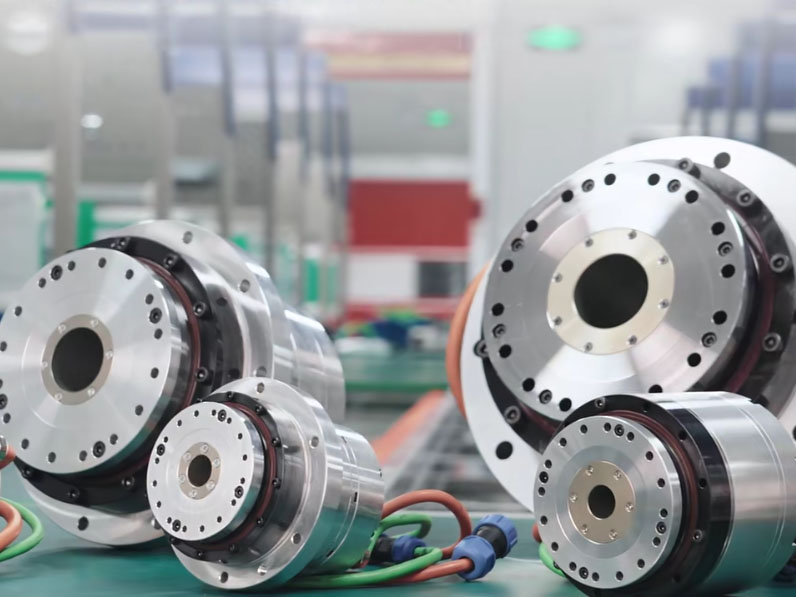

HAT harmonischer Drehaktor

Ausgelegt für Anwendungen mit präziser Drehbewegung, die eine kompakte Kraftübertragung und kontrollierte Positionierung erfordern.

HAM harmonischer Drehaktor

Bietet eine weitere Lösung mit harmonischer Getriebeübertragung für Automatisierungsanlagen mit spezifischen Anforderungen an Drehmoment, Einbau und Bewegungssteuerung.

HAS harmonischer Drehaktor

Geeignet für Anwendungen mit präziser Drehpositionierung, bei denen die Getriebeleistung und die Integration in die Anlage eine wichtige Rolle spielen.

HPG planetarischer Drehaktor mit geringem Verdrehspiel

Ausgelegt für Anwendungen, die ein verringertes Getriebespiel und eine Drehbewegungslösung mit Planetengetriebe erfordern.

Welche Baureihe geeignet ist, hängt vom erforderlichen Drehmoment, Übersetzungsverhältnis, der Positionierleistung, Betriebsgeschwindigkeit, dem Einbauraum und der Arbeitsumgebung ab. Die detaillierten Spezifikationen sollten für das jeweilige Modell geprüft werden.

Warum hochpräzise Drehaktoren von HONPINE wählen?

Großer Drehmomentbereich für unterschiedliche Automatisierungsanforderungen

Die hochpräzisen Drehaktoren von HONPINE decken im gesamten Produktportfolio einen Drehmomentbereich von etwa 4–1.494 Nm ab. Damit können Anlagenentwickler verschiedene Aktorgrößen für Anwendungen von kompakten Positioniermechanismen bis hin zu Drehachsen mit höherem Drehmoment prüfen.

Je nach Aktorkonfiguration sind Betriebsspannungen von 48 V und 220 V verfügbar. Bei der Modellauswahl sollten Ingenieure neben dem Drehmoment auch Nenndrehmoment, Spitzendrehmoment, Abtriebsdrehzahl, Einschaltdauer und Beschleunigungsanforderungen berücksichtigen.

Präzise Positionierung und Wiederholgenauigkeit

Die Positionierleistung ist besonders wichtig bei Halbleiteranlagen, Präzisionsmontage und CNC-Drehsystemen.

Laut den veröffentlichten Produktspezifikationen von HONPINE können ausgewählte Drehaktorkonfigurationen eine Positioniergenauigkeit von ≤15 Bogensekunden und eine Wiederholgenauigkeit von ≤5 Bogensekunden bieten. Diese Werte sollten anhand der Spezifikationen und Prüfbedingungen des jeweiligen Modells überprüft werden.

Positioniergenauigkeit und Wiederholgenauigkeit beschreiben unterschiedliche Aspekte der Bewegungsleistung. Die Genauigkeit bezeichnet die Abweichung von einer vorgegebenen oder Referenzposition, während die Wiederholgenauigkeit angibt, wie konstant der Aktor unter festgelegten Bedingungen dieselbe Position erreicht.

Bei anspruchsvollen Anwendungen sollten Ingenieure beide Parameter zusammen mit der Getriebesteifigkeit, den Lastbedingungen, der Encoder-Rückmeldung und der Leistung des Steuerungssystems bewerten.

Abgedichtete Ausführungen für anspruchsvolle Betriebsumgebungen

Staub, Ölverschmutzung und andere Umgebungsfaktoren können die Zuverlässigkeit präziser Bewegungssysteme beeinträchtigen. Eine geeignete Aktorkonstruktion kann wichtige Getriebekomponenten schützen und den Wartungsaufwand verringern.

HONPINE bietet abgedichtete Aktorkonfigurationen für anspruchsvolle industrielle Umgebungen an. Abhängig vom Modell und seiner Schutzart können diese Ausführungen für Anlagen geeignet sein, die Staub oder Ölverschmutzung ausgesetzt sind.

Prüfen Sie vor dem Einbau die tatsächliche Schutzart, Temperaturgrenzen, Schmieranforderungen und Wartungsempfehlungen des ausgewählten Aktors. Die Eignung für die Umgebung sollte anhand der modellspezifischen Dokumentation festgestellt und nicht allein aus der Bezeichnung „abgedichtet“ abgeleitet werden.

Lange Lebensdauer und geprüfte Leistungsdaten

Die Lebensdauer ist ein wichtiger Faktor bei der Auswahl eines Drehaktors für Produktionsanlagen im Dauerbetrieb. HONPINE gibt für seine hochpräzisen Drehaktoren eine angestrebte Lebensdauer von mehr als 15.000 Stunden an.

Die tatsächliche Lebensdauer hängt von Last, Drehzahl, Einschaltdauer, Temperatur, Einbauqualität und Wartungsbedingungen ab. Anlagenhersteller sollten daher die für das vorgesehene Modell geltenden Lebensdauerdaten und Prüfbedingungen bestätigen.

Auch bei einem Lieferantenvergleich ist die Prüfung dokumentierter Leistungsdaten wichtig. Prüfbedingungen, Messmethoden und die Unterscheidung zwischen Nenn- und Messwerten sollten geklärt sein, bevor ein Produkt für den Produktionseinsatz freigegeben wird.

Wo kommen hochpräzise Drehaktoren von HONPINE zum Einsatz?

HONPINE bietet mehr als 100 Aktormodelle und -konfigurationen für unterschiedliche Anforderungen an die industrielle Bewegungssteuerung. Zu den vier wichtigen Anwendungsbereichen zählen Halbleiteranlagen, 3C-Automatisierung, Laserbearbeitung und CNC-Werkzeugmaschinen.

Anlagen zur Halbleiterfertigung

Anlagen zur Halbleiterfertigung erfordern häufig kompakte Drehpositioniermechanismen, gleichmäßige Bewegungsabläufe und einen zuverlässigen Betrieb über wiederholte Produktionszyklen hinweg.

Hochpräzise Drehaktoren können für Wafer-Handling-Mechanismen, Drehpositioniertische, Ausrichtungssysteme und andere automatisierte Anlagen geprüft werden, die eine kontrollierte Winkelbewegung erfordern.

Bei der Auswahl eines Aktors für Halbleiteranwendungen sollten Ingenieure die Positionieranforderungen, Reinheit, den verfügbaren Einbauraum, die thermische Stabilität und die Betriebsumgebung berücksichtigen.

3C-Automatisierung

Die 3C-Automatisierung umfasst Fertigungsprozesse für Computer, Kommunikationsgeräte und Unterhaltungselektronik. Montage-, Prüf- und Handhabungsanlagen können häufige Winkelkorrekturen und wiederholgenaue Positionierung in kompakten Mechanismen erfordern.

Harmonische Drehaktoren kommen für Präzisionsmontageachsen, Dreheinrichtungen und automatisierte Prüfstationen infrage. Eigenschaften einer spielfarmen Getriebeübertragung können dazu beitragen, den Einfluss des mechanischen Spiels bei Richtungswechseln zu verringern.

Bei der endgültigen Auswahl sollten Zykluszeit, Trägheitsmoment der Nutzlast, Positionieranforderungen und mechanische Konstruktion der Anlage berücksichtigt werden.

Laserbearbeitungsanlagen

Lasersysteme können Drehachsen einsetzen, um Werkstücke zu positionieren, Bauteile auszurichten oder Bewegungen mit einem Laserkopf zu koordinieren.

Ein geeigneter hochpräziser Drehaktor kann in diesen Mechanismen kontrollierte Winkelbewegungen und wiederholgenaue Positionierung unterstützen. Bei der Auswahl sollten die erforderliche Winkelgenauigkeit, Beschleunigung, Lastträgheit, Betriebsgeschwindigkeit und Integration in die Bewegungssteuerung berücksichtigt werden.

Bei Anwendungen mit Hitze, Staub oder Prozessverunreinigungen sollten außerdem der Umweltschutz und die thermischen Betriebsgrenzen des Aktors überprüft werden.

CNC-Werkzeugmaschinen

CNC-Werkzeugmaschinen und Rundtische erfordern eine geeignete Kombination aus Drehmoment, Steifigkeit, Positioniergenauigkeit und Wiederholgenauigkeit.

Harmonische Drehaktoren und planetarische Drehaktoren mit geringem Verdrehspiel können je nach Last- und Dynamikanforderungen der Maschine für zusätzliche Drehachsen, Positioniervorrichtungen und spezielle Werkzeugmaschinenmechanismen geprüft werden.

Bei anspruchsvollen Bearbeitungsanwendungen sollten Ingenieure besonders auf die Auswirkungen der Schnittkräfte, Torsionssteifigkeit, Dauer- und Spitzendrehmoment, das thermische Verhalten und die Positionierleistung unter Last achten.

Wie wählen Sie den passenden hochpräzisen Drehaktor aus？

Die Auswahl eines Aktors sollte sich zunächst an den tatsächlichen Bewegungsanforderungen orientieren und nicht an einer einzelnen hervorgehobenen Spezifikation.

1. Erforderliches Drehmoment bestimmen

Berechnen Sie das erforderliche Drehmoment für Last, Beschleunigung, Verzögerung und äußere Kräfte. Unterscheiden Sie zwischen kontinuierlichem Betriebsdrehmoment und Spitzendrehmoment.

2. Positionieranforderungen bestätigen

Legen Sie die erforderliche Positioniergenauigkeit und Wiederholgenauigkeit fest und prüfen Sie anschließend die Prüfdaten und Rückmeldekonfiguration des betreffenden Modells.

3. Übersetzungsverhältnis und Drehzahl abstimmen

Stellen Sie sicher, dass der Aktor die erforderliche Abtriebsdrehzahl und Zykluszeit innerhalb seiner Nenngrenzen erreichen kann.

4. Einbauumgebung bewerten

Prüfen Sie den verfügbaren Platz, die Befestigungsschnittstellen, Spannung, Verkabelung, Temperatur, Verunreinigungen und Schutzanforderungen.

5. Lebensdauer- und Wartungsbedingungen überprüfen

Prüfen Sie die Spezifikationen des Herstellers und bestätigen Sie, dass der Aktor für die vorgesehene Einschaltdauer und die Betriebsbedingungen geeignet ist.

Ein passend ausgewählter Drehaktor sollte die kombinierten Anforderungen an Drehmoment, Positionierleistung, Drehzahl, Einbau und Zuverlässigkeit erfüllen.

Finden Sie den passenden HONPINE-Drehaktor für Ihre Anwendung

HONPINE bietet HAT,HAM und HASharmonische Drehaktoren sowie spielfreie planetarische Drehaktoren der Baureihe HPG für verschiedene Anwendungen der hochpräzisen industriellen Automatisierung.

Ganz gleich, ob Sie Anlagen für die Halbleiterfertigung, 3C-Automatisierungssysteme, Laserbearbeitungsmaschinen oder CNC-Drehmechanismen entwickeln: Die Auswahl des passenden Aktors beginnt damit, Ihre Bewegungsanforderungen und Betriebsbedingungen zu verstehen.

Kontaktieren Sie HONPINE, um Produktspezifikationen und technischen Support anzufordern. Teilen Sie uns das erforderliche Drehmoment, Übersetzungsverhältnis, die Positionierziele, Betriebsspannung und Einbauzeichnungen mit, damit unser technisches Team eine geeignete Konfiguration prüfen kann.
