RV-Untersetzungsgetriebe erklärt: Funktionsprinzip, Vorteile, Anwendungen und Auswahlleitfaden

Da Industrieroboter, Humanoide Roboter, CNC-Werkzeugmaschinen und Präzisionsautomation sich weiterentwickeln, ist derRV-Reduziererzu einer der wichtigsten Komponenten in modernen Bewegungssteuerungssystemen geworden. Er beeinflusst direkt die Positioniergenauigkeit, Tragfähigkeit, Steifigkeit, Lebensdauer und Gesamtzuverlässigkeit eines Roboters.

Für Ingenieure, Gerätehersteller und Roboterentwickler ist es unerlässlich zu verstehen, wie ein RV-Reduzierer funktioniert und worin er sich von anderen Präzisionsgetrieben unterscheidet, wenn die richtige Übertragungslösung ausgewählt werden soll.

Dieser Leitfaden erläutert das Funktionsprinzip, die Struktur, die Vorteile, die Anwendungen und die Auswahlkriterien von RV-Reduzierern und klärt zugleich mehrere häufige Missverständnisse.

Was ist ein RV-Reduzierer?

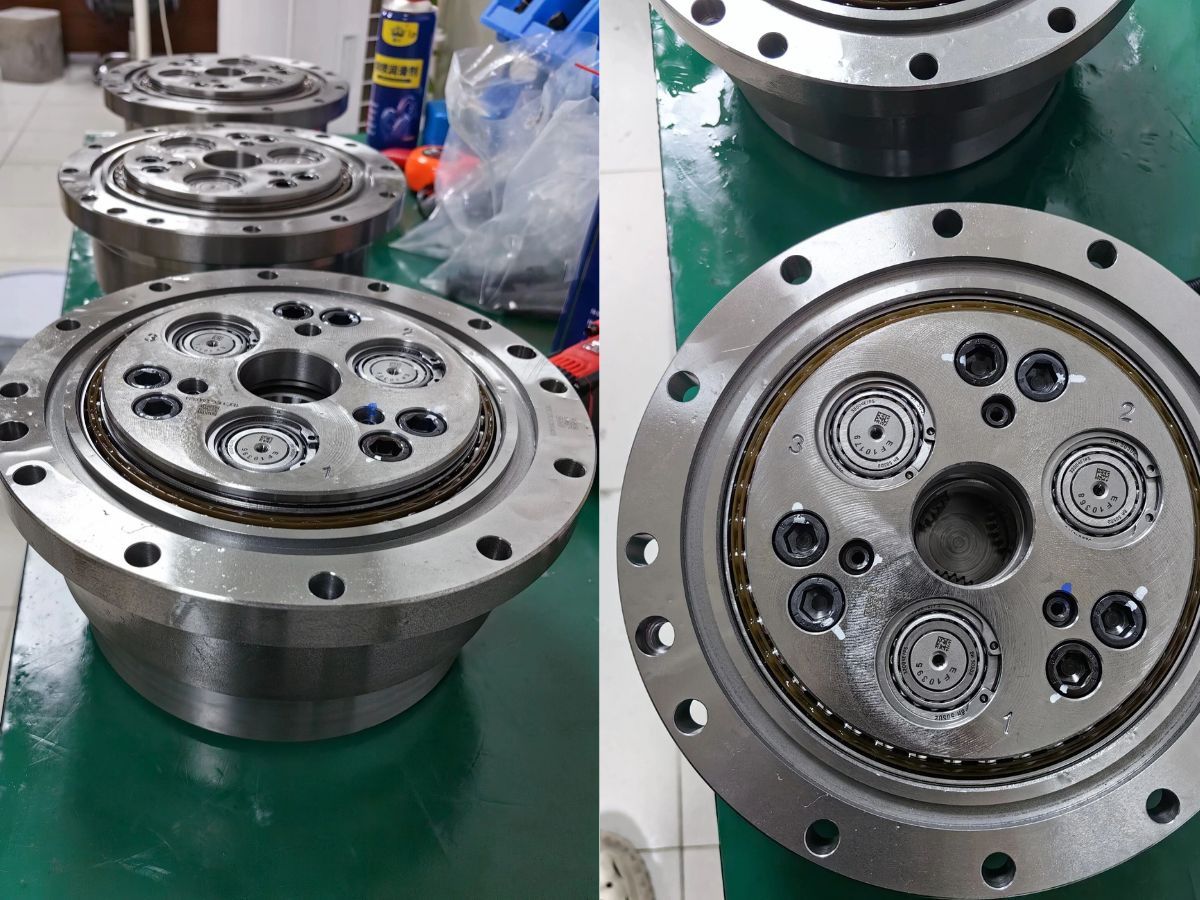

Ein RV-Reduzierer (Rotary Vector Reducer)ist ein hochpräzises cycloidales Untersetzungsgetriebe, das eine Planetengetriebestufe mit einer cycloidalen Stiftgetriebestufe kombiniert, um hohe Untersetzungsverhältnisse, außergewöhnliche Steifigkeit und hervorragende Positioniergenauigkeit zu erreichen.

Im Gegensatz zu gewöhnlichen Industriegetrieben ist ein RV-Reduzierer speziell für Anwendungen ausgelegt, die Folgendes erfordern:

• Hohe Drehmomentübertragung

• Hohe Torsionssteifigkeit

• Geringes Spiel

• Hohe Positioniergenauigkeit

• Lange Lebensdauer

• Schwerlastbetrieb im Dauerbetrieb

Heute werden RV-Reduzierer häufig in Industrierobotern, Roboter-Positionierern, CNC-Drehtischen, Werkzeugmaschinen, automatisierten Fertigungslinien und intelligenter Schwerlastausrüstung eingesetzt.

Wie funktioniert ein RV-Reduzierer?

Der RV-Reduzierer verwendet einen zweistufigen Untersetzungsmechanismus.

Erste Stufe: Planetengetriebe-Untersetzung

Der Servomotor treibt die Eingangswelle an, die das Sonnenrad dreht. Die Planetenräder reduzieren die Motordrehzahl, erhöhen gleichzeitig das Drehmoment und treiben zugleich die Exzenterwelle an.

Zweite Stufe: Cycloidale Stiftgetriebe-Untersetzung

Die Exzenterwelle versetzt die Cycloidenscheibe in eine exzentrische Bewegung innerhalb des festen Stiftkranzes.

Da die Cycloidenscheibe einen Zahn weniger als der Stiftzahnkranz hat, erzeugt jede Umdrehung eine kleine relative Verschiebung und damit ein großes Untersetzungsverhältnis bei äußerst hoher Übertragungsgenauigkeit.

Schließlich übertragen Abtriebsstifte die Bewegung auf den Abtriebsflansch und liefern hohes Drehmoment bei minimalem Spiel.

Diese Kombination aus Planetengetriebe und cycloidaler Übertragung ermöglicht RV-Reduzierern sowohl hohe Präzision als auch eine hervorragende Tragfähigkeit.

Warum sind RV-Reduzierer so präzise?

Mehrere konstruktive Vorteile tragen zur außergewöhnlichen Präzision eines RV-Reduzierers bei.

Großer Mehrzahn-Eingriff

Im Gegensatz zu herkömmlichen Getrieben, bei denen nur wenige Zähne die Last tragen, verteilt ein RV-Reduzierer die Kraft gleichzeitig auf mehrere cycloidale Zähne.

Dieses Design reduziert die Kontaktspannung erheblich und verbessert gleichzeitig Steifigkeit und Haltbarkeit.

Extrem geringes Spiel

Hochwertige RV-Reduzierer erreichen typischerweise ein Spiel von unter 1 Bogenminute, während Premiumprodukte 0,5 Bogenminuten (30 Bogensekunden) erreichen können.

Das geringe Spiel ermöglicht Robotern, wiederholt mit hervorragender Wiederholgenauigkeit in dieselbe Position zurückzukehren.

Hohe Torsionssteifigkeit

Der cycloidale Mechanismus bietet eine hervorragende Widerstandsfähigkeit gegen Verformung unter hoher Belastung und eignet sich daher besonders für Robotergelenke in der Industrie, die hohe Nutzlasten tragen.

RV-Reduzierer vs. Harmonic-Drive-Reduzierer

Viele Ingenieure fragen sich, ob sie einen RV-Reduzierer oder einen Harmonic-Drive-Reduzierer wählen sollten.

Die Antwort hängt von der Anwendung ab.

RV-Reduzierer Am besten geeignet für:

• Robotersockelgelenke

• Schultergelenke

• Taillengelenke

• Schwerlast-Industrieroboter

• Rotierende Positioniertische

• CNC-Ausrüstung

Vorteile:

• Hohe Steifigkeit

• Hohe Tragfähigkeit

• Hervorragende Stoßfestigkeit

• Lange Lebensdauer

• Stabile Leistung unter kontinuierlicher Schwerlast

Harmonic-Drive-Reduzierer Am besten geeignet für:

• Robotergelenke am Handgelenk

• Ellenbogen

• Roboterarme humanoider Roboter

• Medizinroboter

• Halbleiterausrüstung

• Präzisionsautomation

Vorteile:

• Kompakte Baugröße

• Leichtbauweise

• Extrem geringes Spiel

• Hohe Positioniergenauigkeit

In den meisten sechsachsigen Industrierobotern werden RV-Reduzierer typischerweise in den Achsen 1–3 oder 1–4 eingesetzt, während Harmonic-Drive-Reduzierer in Handgelenkachsen verwendet werden, bei denen Kompaktheit und Präzision wichtiger sind als die maximale Tragfähigkeit.

Häufiges Missverständnis: RV-Reduzierer vs. Schneckengetriebe-Reduzierer

Eines der häufigsten Missverständnisse ist die Verwechslung eines RV-Reduzierers mit einem Schneckengetriebe-Reduzierer.

Dies sind völlig unterschiedliche Übertragungstechnologien.

RV-Reduzierer

Struktur aus Planetengetriebe + cycloidalem Stiftgetriebe

Hohe Präzision

Geringes Spiel

Hohe Steifigkeit

Für Robotik und Präzisionsmaschinen ausgelegt

Schneckengetriebe-Reduzierer

Übertragung mit Schnecke und Schneckenrad

Einfache Struktur

Niedrigere Herstellungskosten

Kann Selbsthemmung bieten

Häufig verwendet in Förderanlagen, Hebezeugen und allgemeinen Maschinen

Obwohl beide Untersetzungsgetriebe sind, dienen sie völlig unterschiedlichen Zwecken und sollten nicht als austauschbar betrachtet werden.

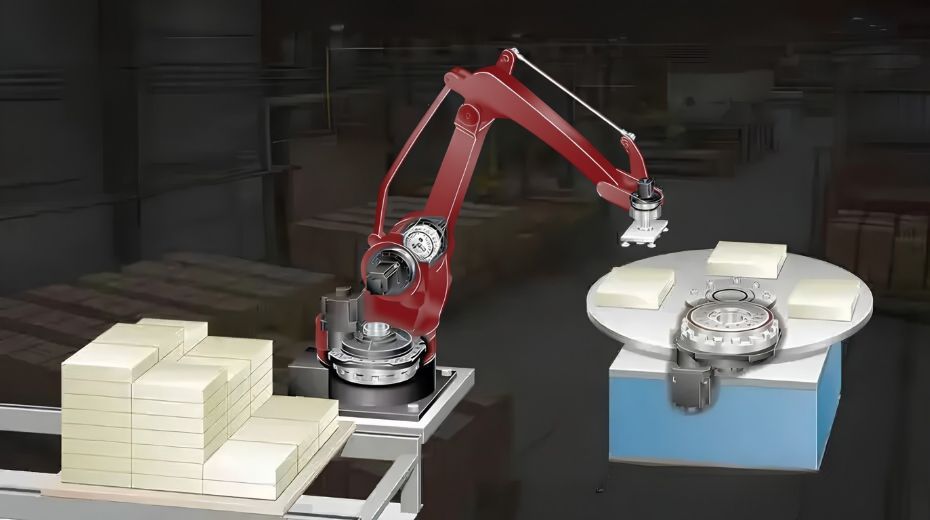

Hauptanwendungen von RV-Reduzierern

Dank ihrer hohen Steifigkeit und hervorragenden Drehmomentkapazität werden RV-Reduzierer häufig eingesetzt in:

• Industrierobotern

• Robotergestützten Schweißsystemen

• Palettierrobotern

• CNC-Drehtischen

• Werkzeugmaschinen

• Automatisierten Fertigungslinien

• Laserbearbeitungsanlagen

• Luft- und Raumfahrtfertigung

• Präzisionspositionierungssystemen

• Intelligenter Schwerlastausrüstung

Mit steigender Nutzlast von Robotern werden RV-Reduzierer zunehmend wichtiger, um die Positioniergenauigkeit unter dynamischen Belastungsbedingungen aufrechtzuerhalten.

Wie wählt man den richtigen RV-Reduzierer aus؟

Bei der Auswahl des richtigen RV-Reduzierers geht es um mehr als nur den Vergleich von Untersetzungsverhältnissen.

Ingenieure sollten Folgendes bewerten:

Nennmoment

Stellen Sie sicher, dass der Reduzierer das erforderliche Betriebsmoment dauerhaft mit ausreichender Sicherheitsreserve bewältigen kann.

Spitzenmoment

Anwendungen mit Beschleunigung, Verzögerung oder Stoßbelastungen erfordern eine ausreichende Überlastfähigkeit.

Untersetzungsverhältnis

Unterschiedliche Robotergelenke erfordern unterschiedliche Geschwindigkeits- und Drehmomentkennwerte.

Spiel

Präzisionsmontage und CNC-Anwendungen erfordern geringeres Spiel als die allgemeine Automatisierung.

Torsionssteifigkeit

Eine höhere Steifigkeit verbessert die Bahngenauigkeit des Roboters und reduziert Vibrationen.

Lebensdauer

Die meisten industriellen RV-Reduzierer sind je nach Last, Schmierung und Arbeitsumgebung für 6,000–10,000 Stunden unter Nennbetriebsbedingungen ausgelegt.

Montagekonfiguration

Berücksichtigen Sie Wellentyp, Flanschabmessungen, Hohl- oder Vollwellenausführung und die Kompatibilität mit dem Servomotor.

Inländische Entwicklung von RV-Reduzierern

Viele Jahre lang wurde der globale Markt für hochwertige RV-Reduzierer von japanischen Herstellern dominiert.

Heute haben kontinuierliche Verbesserungen in der Präzisionsbearbeitung, Wärmebehandlung, Getriebeherstellung, Lagertechnologie und Qualitätskontrolle es chinesischen Herstellern ermöglicht, die Produktleistung deutlich zu verbessern.

Moderne heimische RV-Reduzierer bieten jetzt:

• Verbesserte Positioniergenauigkeit

• Bessere Fertigungskonstanz

• Kürzere Lieferzeiten

• Wettbewerbsfähige Kosten

• Zuverlässige Fähigkeit zur Serienproduktion

Diese Fortschritte bieten Roboterherstellern eine größere Flexibilität in der Lieferkette und unterstützen zugleich das schnelle Wachstum der intelligenten Fertigung.

Fazit

Der RV-Reduzierer bleibt eine der wichtigsten Präzisionsübertragungskomponenten in der modernen Robotik und industriellen Automatisierung.

Seine einzigartige Kombination aus Planetengetriebe und cycloidaler Stiftgetriebe-Technologie bietet außergewöhnliche Steifigkeit, hohe Drehmomentkapazität, geringes Spiel und lange Lebensdauer und macht ihn zur bevorzugten Lösung für Robotergelenke mit hoher Last sowie Präzisions-Bewegungssysteme.

Ganz gleich, ob Sie einen Industrieroboter, eine CNC-Maschine, eine automatisierte Fertigungslinie oder intelligente Ausrüstung entwickeln: Die Auswahl des passenden RV-Reduzierers auf Basis von Drehmoment, Steifigkeit, Genauigkeit und Anwendungsanforderungen ist entscheidend für eine zuverlässige Langzeitleistung.

Da sich Präzisionsfertigungstechnologien weiterentwickeln, werden RV-Reduzierer in der nächsten Generation von Robotik, intelligenter Automatisierung und fortschrittlichen Fertigungssystemen eine zunehmend wichtige Rolle spielen.
