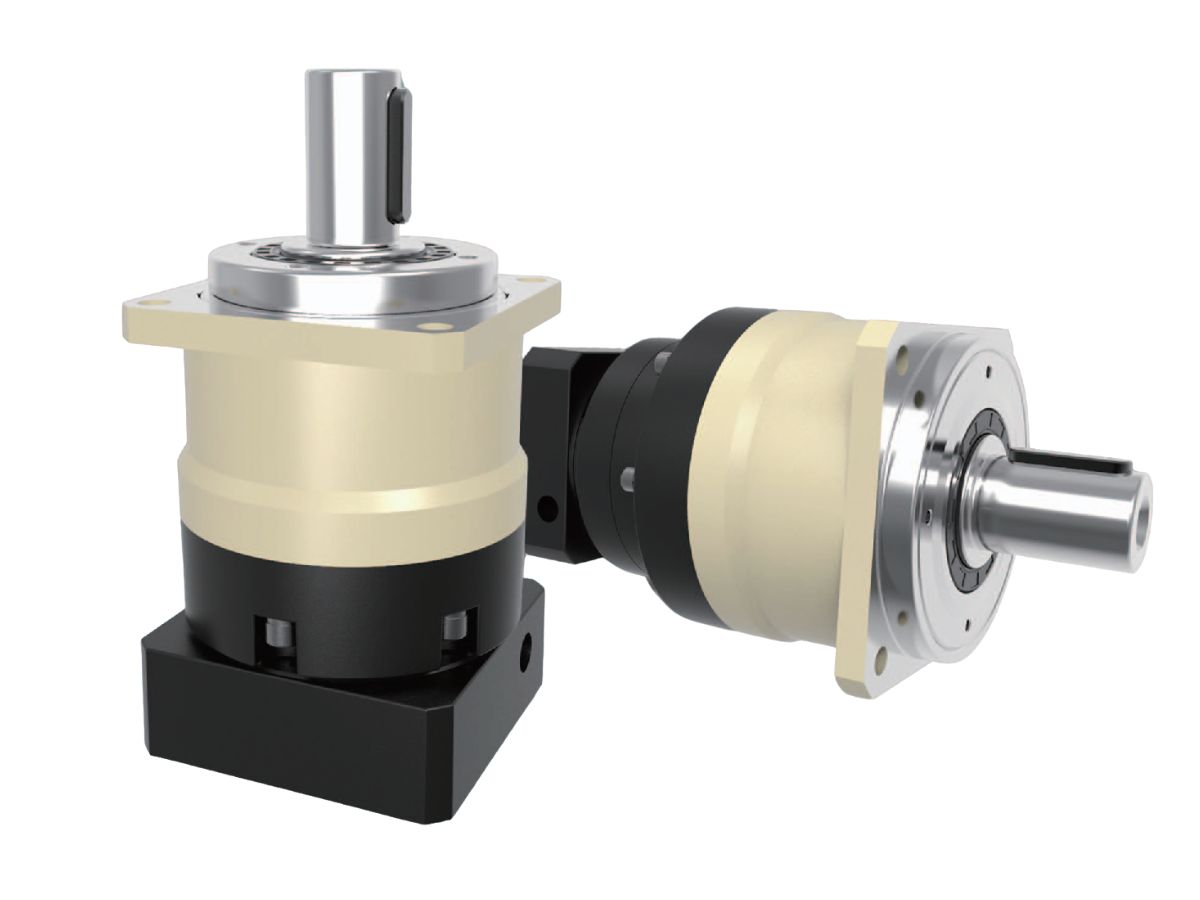

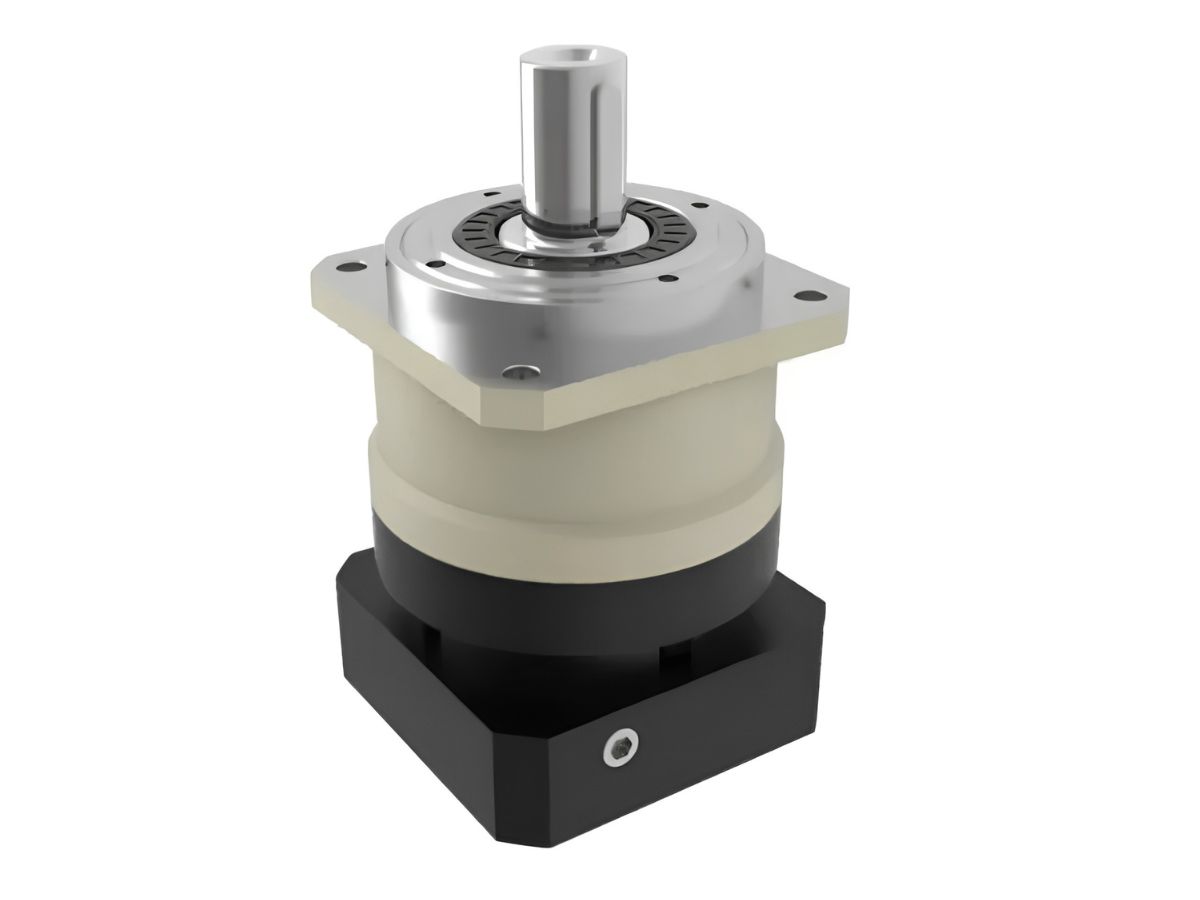

Kosteneffizientes Planetengetriebe für Servomotorsysteme

Name: Kosteneffizientes Planetengetriebe für Servomotorsysteme
SKU: -1

● Einführung

Das Planetengetriebe der MYB-Serie von HONPINE ist eine kostengünstige Lösung für die allgemeine industrielle Automatisierung. Es kombiniert zuverlässige Leistung, wettbewerbsfähige Preise und eine schnelle Lieferung. Es ist in sieben Baugrößen von 42 mm bis 220 mm erhältlich, bietet ein Nennausgangsdrehmoment von bis zu 2000 Nm sowie eine breite Auswahl an Untersetzungsverhältnissen und ist dadurch mit verschiedenen Servomotorsystemen und Anwendungen zur Kraftübertragung kompatibel.
Mit einem Verdrehspiel von ≤5 arcmin bei einstufigen Modellen und ≤7 arcmin bei zweistufigen Modellen gewährleistet die MYB-Serie eine stabile Positioniergenauigkeit für die meisten Automatisierungsanlagen und vereinfacht zugleich die Modellauswahl. Ihre kompakte Bauweise, der hohe Übertragungswirkungsgrad und die robuste Konstruktion machen sie zu einer idealen Alternative zu herkömmlichen Riemenantrieben, Standardgetrieben und Kettenübertragungssystemen. Die MYB-Serie wird häufig in Förderanlagen, Verpackungsmaschinen, Montageanlagen und Druckmaschinen eingesetzt und bietet eine zuverlässige und wirtschaftliche Bewegungssteuerung für ein breites Spektrum industrieller Anwendungen.

Kontakt

Merkmale

Spezifikation

Blatt 1



Spezifikation	Einheit	Stufen	Übersetzungsverhältnis¹	MYB042	MYB060	MYB090	MYB115	MYB142	MYB180	MYB220
Nennausgangsdrehmoment T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342		-
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	50	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	-	-
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
Maximales Ausgangsdrehmoment T₂B	Nm	12	3~100	3 × Nennausgangsdrehmoment
Nenndrehzahl am Eingang n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maximale Eingangsdrehzahl n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Verdrehspiel	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Verdrehspiel	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Torsionssteifigkeit	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
Zulässige Radiallast F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
Zulässige Axiallast F₂a1B²	N	12	3~100	350	630	1,300	3,000	4,000	6,200	35,000
Zulässige Axiallast F₂a2B²	N	12	3~100	390	765	1,625	3,350	4,700	7,250	25,000
Lebensdauer	hr	12	3~100	20,000*
Wirkungsgrad η	%	1	3~10	≥97%
Wirkungsgrad η	%	2	12~100	≥94%
Gewicht	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
Gewicht	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
Betriebstemperatur	℃	12	3~100	-10℃~+90℃
Schmierung		12	3~100	Synthetisches Fett
Schutzart		12	3~100	IP65
Einbaulage		12	3~100	Einbaulage
Geräuschpegel (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
