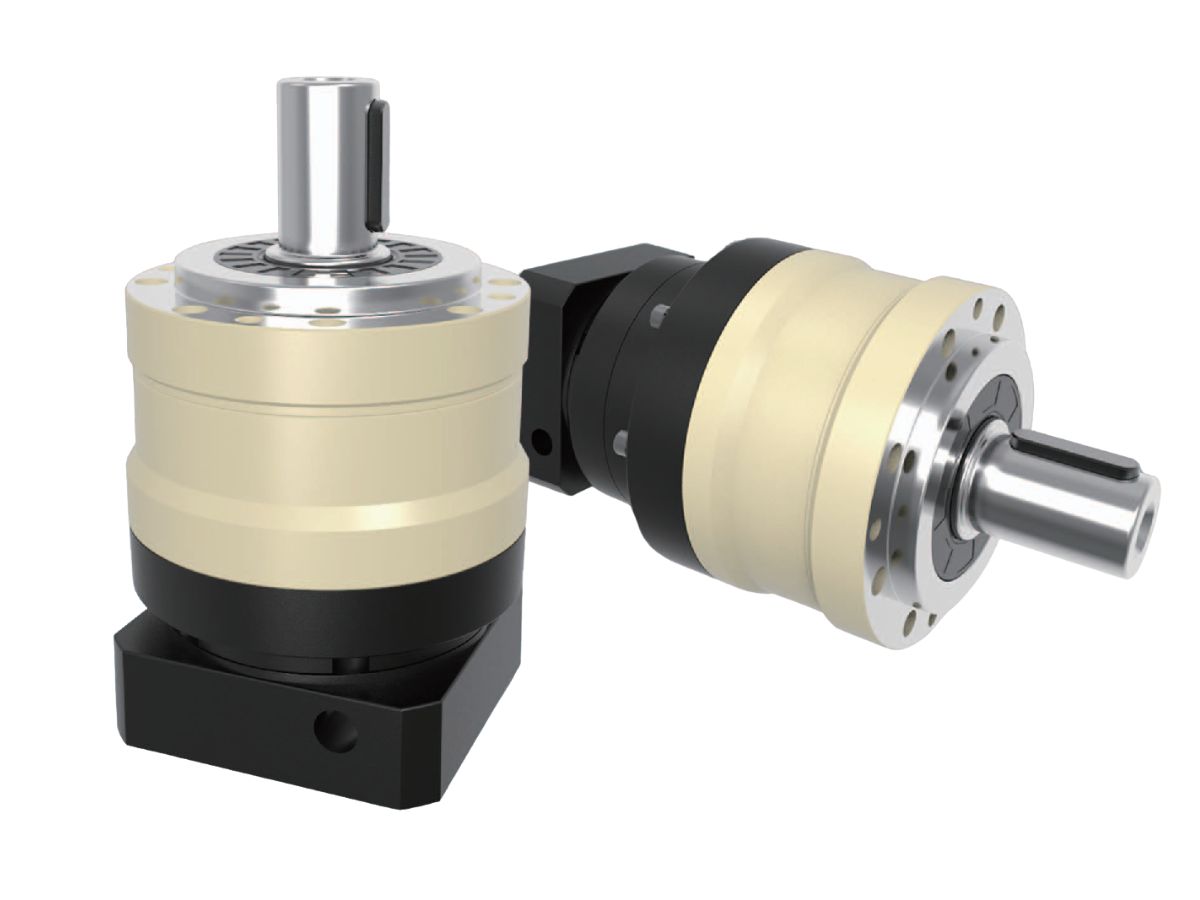

Hochmoment-Präzisionsplanetengetriebe für Schwerlastanwendungen

Name: Hochmoment-Präzisionsplanetengetriebe für Schwerlastanwendungen
SKU: -1

● Einführung

Das Präzisions-Planetengetriebe der HONPINE MYB-E-Serie wurde für mittlere und große Industriemaschinen entwickelt, die ein hohes Drehmoment, eine hervorragende Tragfähigkeit und zuverlässige Leistung erfordern. Es ist in sechs Baugrößen von 70 mm bis 235 mm erhältlich und bietet Übersetzungsverhältnisse von 3:1 bis 100:1 sowie ein Nennausgangsdrehmoment von 40 N·m bis 2000 N·m. Seine robuste Konstruktion gewährleistet eine hohe Torsionssteifigkeit, Stoßfestigkeit und eine effiziente Kraftübertragung.
Mit einem Verdrehspiel von ≤5 Bogenminuten (arcmin) bei einstufigen Modellen und ≤7 Bogenminuten (arcmin) bei zweistufigen Modellen ermöglicht die MYB-E-Serie eine ruhiger Lauf und eine präzise Positionierung. Sie eignet sich ideal für Servomotorsysteme und wird in großem Umfang in Verpackungsmaschinen, Fördersystemen, Holzbearbeitungsanlagen, Anlagen für die Handhabungstechnik und Anwendungen der industriellen Automatisierung eingesetzt, um eine zuverlässige und kosteneffiziente Motion Control zu gewährleisten.

Kontakt

Merkmale

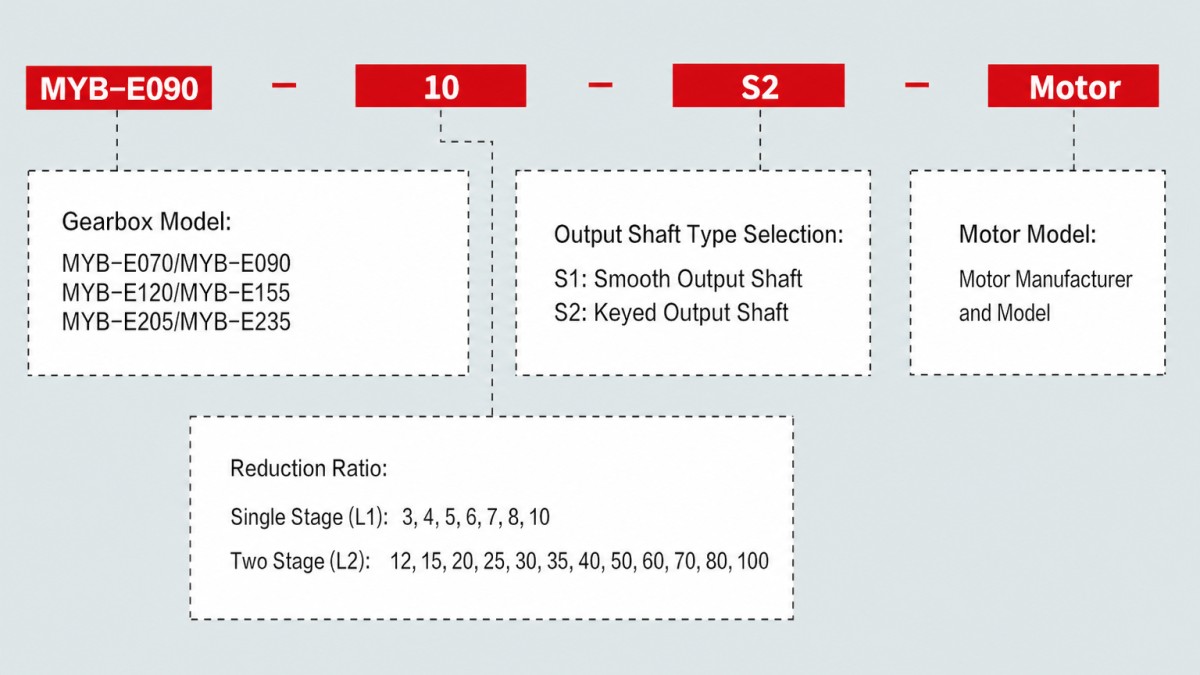

Spezifikation

Blatt 1



Spezifikation	Einheit	Stufen	Übersetzungsverhältnis¹	MYB-E070	MYB-E090	MYB-E120	MYB-E155	MYB-E205	MYB-E235
Nennausgangsdrehmoment T₂N	N·m	1	3	55	130	208	342	588	1,140
			4	50	140	290	542	1,050	1,700
			5	60	160	330	650	1,200	2,000
			6	55	150	310	600	-	-
			7	50	140	300	550	1,100	1,800
			8	45	120	260	500	1,000	1,600
			10	40	100	230	450	520	1,220
		2	12	55	130	208	342	-	-
			15	55	130	208	342	588	1,140
			20	50	140	290	542	1,050	1,700
			25	60	160	330	650	1,200	2,000
			30	50	130	208	342	1,200	2,000
			35	60	160	330	650	1,200	2,000
			40	50	140	290	542	1,200	2,000
			50	60	160	330	650	1,200	2,000
			60	55	150	310	600	-	-
			70	50	140	300	550	1,100	1,800
			80	45	120	260	500	1,000	1,600
			100	40	100	230	450	520	1,220
Maximales Ausgangsdrehmoment T₂B	N·m	12	3~100	3 × Nennausgangsdrehmoment
Nenndrehzahl am Eingang n₁	rpm	12	3~100	5,000	4,000	4,000	3,000	3,000	2,000
Maximale Eingangsdrehzahl n₁B	rpm	12	3~100	10,000	8,000	8,000	6,000	6,000	4,000
Verdrehspiel	Bogenminuten (arcmin)	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Verdrehspiel	Bogenminuten (arcmin)	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7
Torsionssteifigkeit	N·m/Bogenminuten (arcmin)	12	3~100	7	14	25	50	145	225
Zulässige Radiallast F₂rB²	N	12	3~100	1,530	3,250	6,700	9,400	14,500	50,000
Zulässige Axiallast F₂a1B²	N	12	3~100	630	1,300	3,000	4,000	6,200	35,000
Zulässige Axiallast F₂a2B²	N	12	3~100	765	1,625	3,350	4,700	7,250	25,000
Lebensdauer	hr	12	3~100	20,000*
Wirkungsgrad η	%	1	3~10	≥97%
Wirkungsgrad η	%	2	12~100	≥94%
Gewicht	kg	1	3~10	1.3	3.7	7.8	14.5	29	48
Gewicht	kg	2	12~100	1.9	4.1	9	17.5	33	60
Betriebstemperatur	℃	12	3~100	-10℃~+90℃
Schmierung		12	3~100	Synthetisches Fett
Schutzart		12	3~100	IP65
Einbaulage		12	3~100	Einbaulage
Geräuschpegel (n₁ = 3000 rpm)	dB	12	3~100	≤58	≤60	≤63	≤65	≤67	≤70
