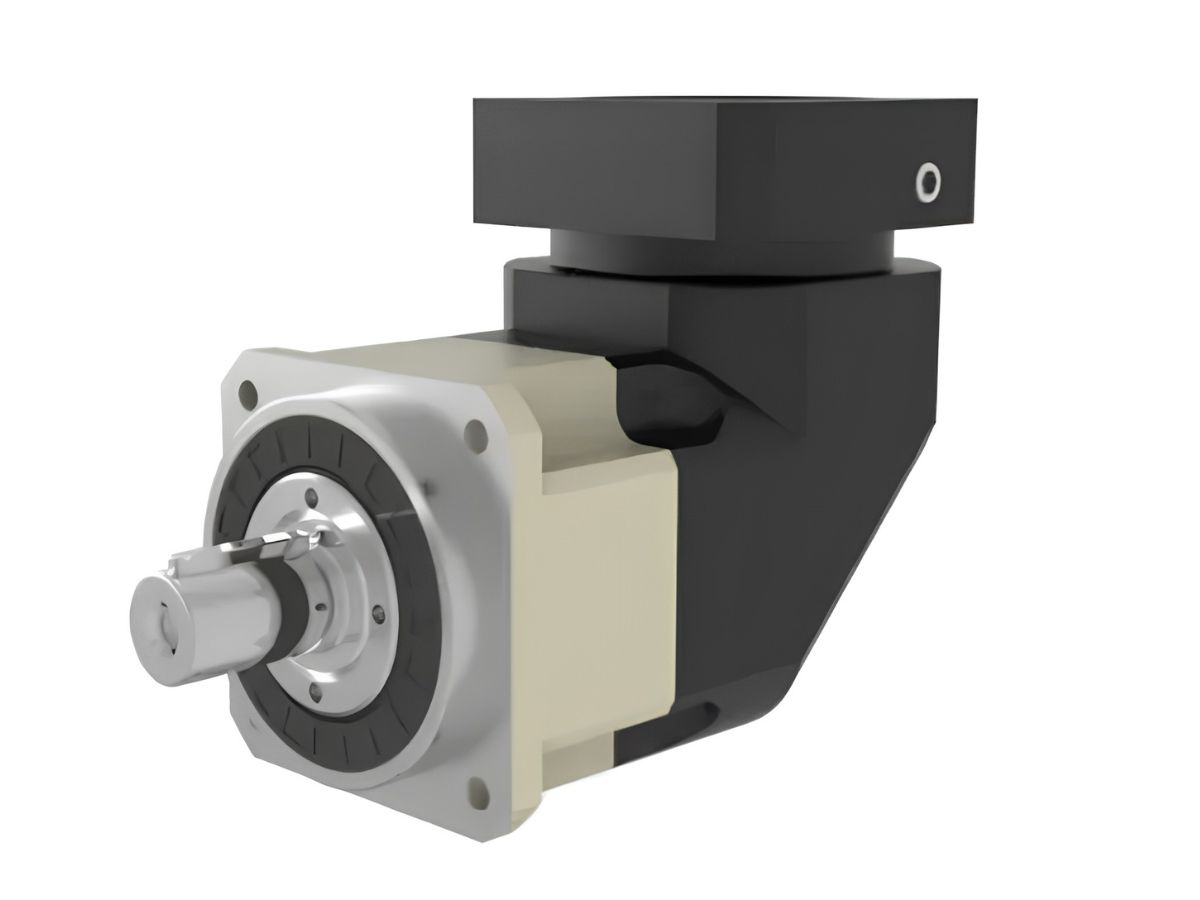

Präzisions-Planetengetriebe mit hoher Übertragungseffizienz

Name: Präzisions-Planetengetriebe mit hoher Übertragungseffizienz
SKU: -1

● Einführung

Das Präzisions-Planetengetriebe der HONPINE MYAR-Serie wurde entwickelt, um ein hervorragendes Gleichgewicht zwischen Präzision, Leistung und Kosteneffizienz für industrielle Bewegungssteuerungsanwendungen zu bieten. Es ist in sieben Baugrößen von 42 mm bis 220 mm erhältlich und bietet einstufige Untersetzungsverhältnisse von 3:1 bis 20:1 sowie zweistufige Untersetzungsverhältnisse bis zu 200:1. Damit eignet es sich ideal für Servomotoren, industrielle Automatisierung, CNC-Maschinen, Verpackungsanlagen, Fördersysteme, Druckmaschinen und OEM-Anwendungen.
Mit einem Nennausgangsdrehmoment von 14 Nm bis 2.000 Nm bietet die MYAR-Serie zuverlässige Leistung sowohl für Anwendungen mit geringer als auch mit hoher Belastung. Das Standardverdrehspiel wird bei einstufigen Modellen auf ≤2 arcmin und bei zweistufigen Modellen auf ≤4 arcmin begrenzt. Dadurch werden eine präzise Positionierung, ein reibungsloser Betrieb, eine hohe Übertragungseffizienz und eine lange Lebensdauer gewährleistet.

Kontakt

Merkmale

Spezifikation

Blatt 1



Spezifikation	Einheit	Stufen	Übersetzungsverhältnis¹	MYAR042	MYAR060	MYAR090	MYAR115	MYAR142	MYAR180	MYAR220
Nennausgangsdrehmoment T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	50	140	290	542	1,000	1,600
			10	14	60	160	330	650	520	1,220
			14	一	50	140	300	550	1,100	1,800
			20	一	40	100	230	450	520	1,220
		2	12	一	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	22	55	150	310	600	1,200	2,000
			70	22	60	160	330	650	1,200	2,000
			80	22	50	140	290	542	1,200	2,000
			100	22	60	160	330	650	1,200	2,000
			120	一	一	150	310	600	1,100	1,900
			140	一	一	140	300	550	1,100	1,800
			160	一一 120 260 500 1,000 1,600
			200	一一 100 230 450 520 1,220
Maximales Ausgangsdrehmoment T₂B	Nm	12	3~200	3 × Nennausgangsdrehmoment
Nenndrehzahl am Eingang n₁	rpm	12	3~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maximale Eingangsdrehzahl n₁B	rpm	12	3~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultrahochpräzises Verdrehspiel (P0)	arcmin	1	3~20	一	一	≤2	≤2	≤2	≤2	≤2
Ultrahochpräzises Verdrehspiel (P0)	arcmin	2	12~200	一	一	≤4	≤4	≤4	≤4	≤4
Präzisions-Verdrehspiel (P1)	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Präzisions-Verdrehspiel (P1)	arcmin	2	12~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standard-Verdrehspiel (P2)	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standard-Verdrehspiel (P2)	arcmin	2	12~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Torsionssteifigkeit	Nm/arcmin	12	3~200	3	7	14	25	50	145	225
Zulässige Radiallast F₂rB²	N	12	3~200	780	1,530	3,250	6,700	9,400	14,500	50,000
Zulässige Axiallast F₂a1B²	N	12	3~200	350	630	1,300	3,000	4,000	6,200	35,000
Zulässige Axiallast F₂a2B²	N	12	3~200	390	765	1,625	3,350	4,700	7,250	25,000
Lebensdauer	hr	12	3~200	20,000*
Wirkungsgrad η	%	1	3~20	≤95%
Wirkungsgrad η	%	2	12~200	≤92%
Gewicht	kg	1	3~20	0.9	2.1	6.4	13	24.5	51	83
Gewicht	kg	2	12~200	1.2	2.5	7.8	14.2	27.5	54	95
Betriebstemperatur	℃	12	3~200	-10℃~+90℃
Schmierung		12	3~200	Synthetisches Fett
Schutzart		12	3~200	IP65
Einbaulage		12	3~200	Beliebige Einbaulage
Geräuschpegel (n₁ = 3000 rpm)	dB	12	3~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74
