Präzisions-Planetengetriebe mit geringem Verdrehspiel und hoher Steifigkeit für die industrielle Automatisierung

Name: Präzisions-Planetengetriebe mit geringem Verdrehspiel und hoher Steifigkeit für die industrielle Automatisierung
SKU: -1

● Einführung

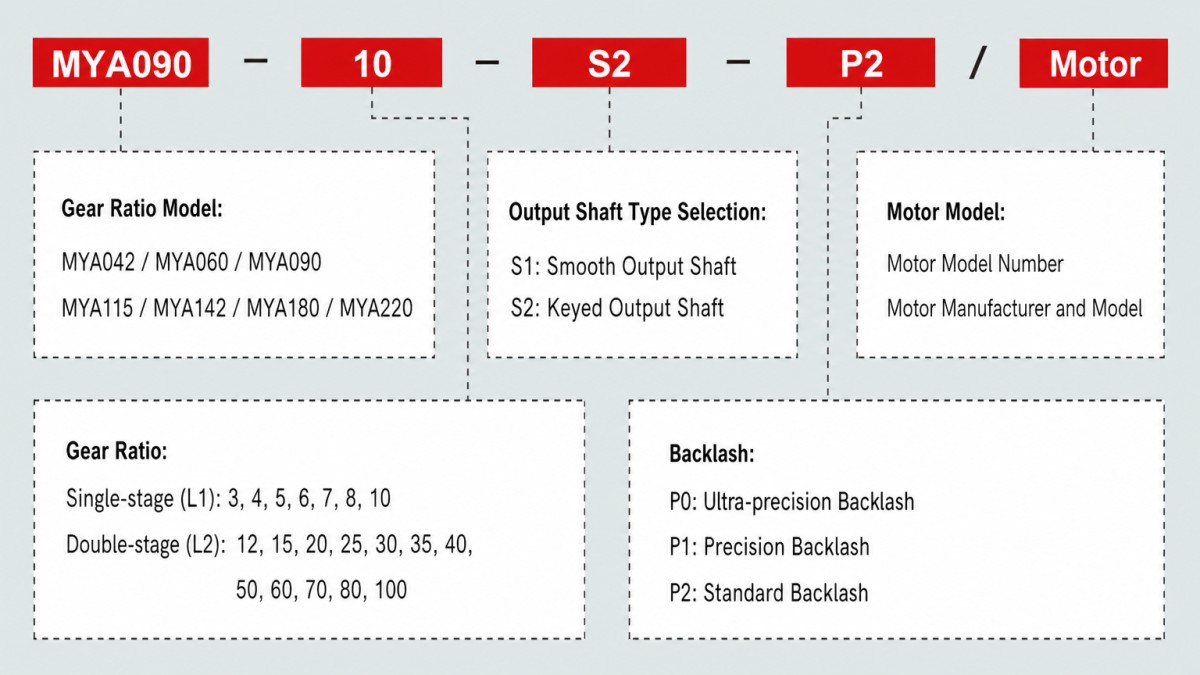

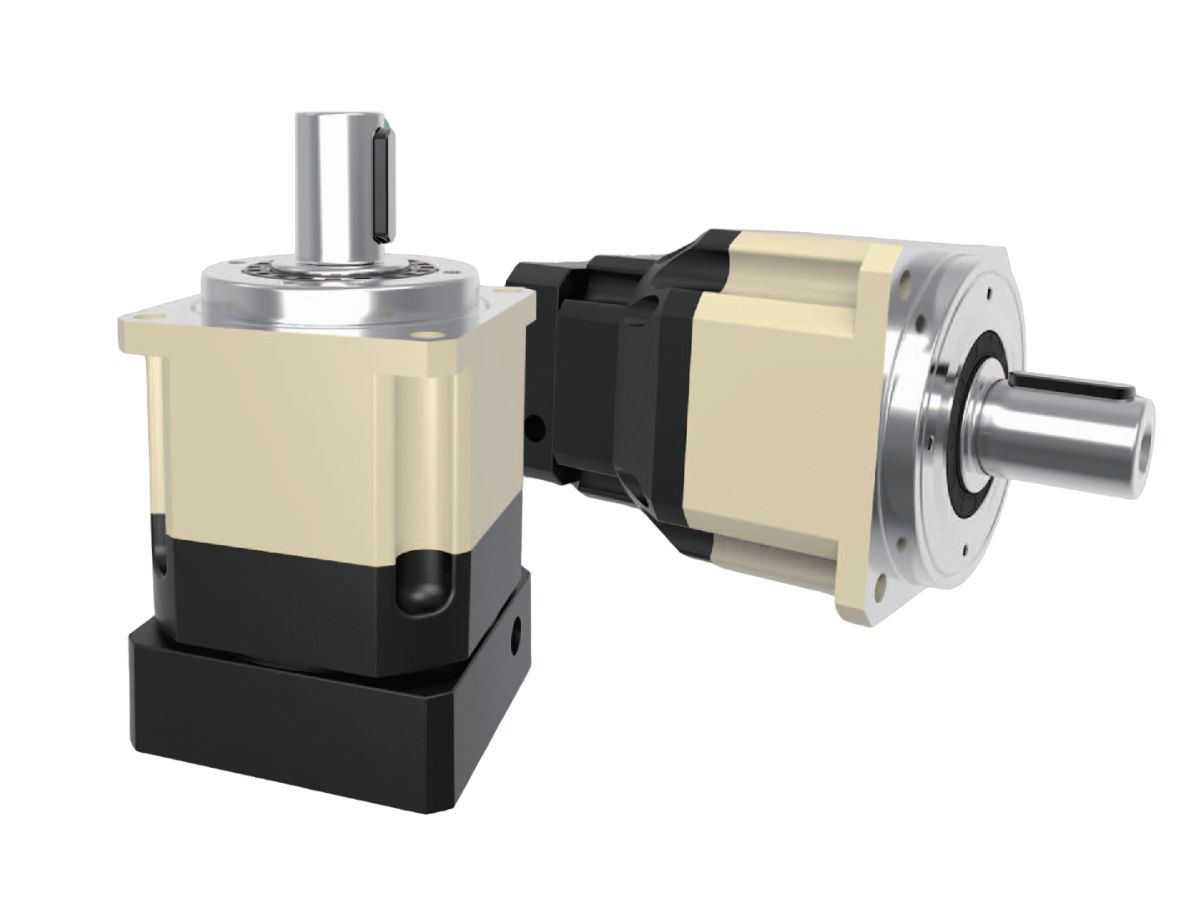

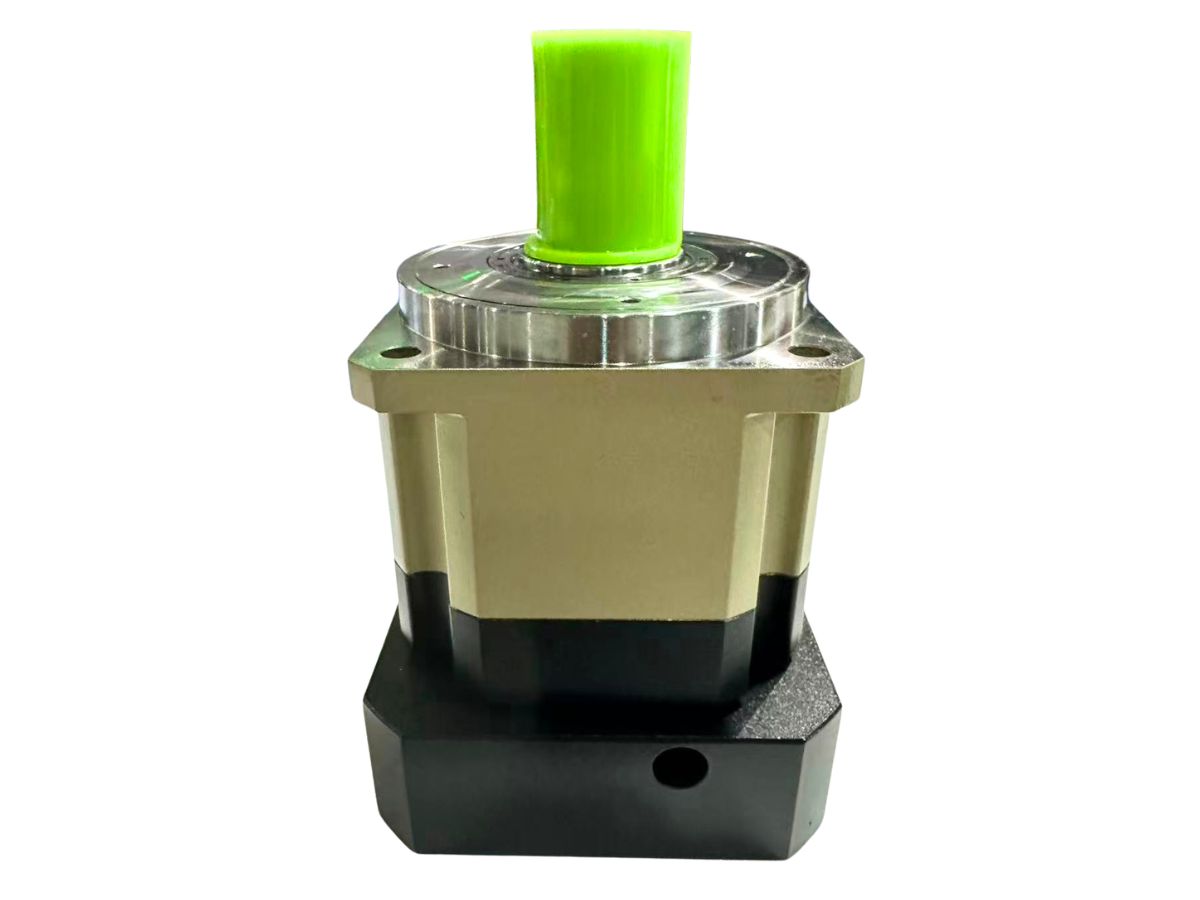

Das Präzisions-Planetengetriebe der HONPINE MYA-Serie wurde für hohe Steifigkeit, geringes Verdrehspiel und eine zuverlässige Kraftübertragung in anspruchsvollen Anwendungen der Bewegungssteuerung entwickelt. Es ist in sieben Baugrößen von 42 mm bis 220 mm erhältlich und bietet einstufige Übersetzungen von 3:1 bis 10:1 sowie zweistufige Übersetzungen bis zu 100:1. Damit eignet es sich ideal für Servomotoren, die industrielle Automatisierung, Robotik, CNC-Maschinen, Verpackungsanlagen und Präzisionspositioniersysteme.
Mit einem Nennausgangsdrehmoment von bis zu 2.000 Nm kombiniert die MYA-Serie eine hohe Torsionssteifigkeit mit hervorragender Positioniergenauigkeit und langer Lebensdauer. Mit einem Verdrehspiel von nur ≤1 arcmin bei einstufigen Modellen und ≤3 arcmin bei zweistufigen Modellen ist sie ein ideales Planetengetriebe mit geringem Verdrehspiel für hochpräzise Servoanwendungen.

Kontakt

Merkmale

Spezifikation

Blatt 1



Spezifikation	Einheit	Stufen	Übersetzungsverhältnis¹	MYA042	MYA060	MYA090	MYA115	MYA142	MYA180	MYA220
Nennausgangsdrehmoment T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	1,100	1,900
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
Maximales Ausgangsdrehmoment T₂B	Nm	12	3~100	3 × Nennausgangsdrehmoment
Nenndrehzahl am Eingang n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maximale Eingangsdrehzahl n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultrahochpräzises Verdrehspiel (P0)	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
Ultrahochpräzises Verdrehspiel (P0)	arcmin	2	12~100	—	—	—	≤3	≤3	≤3	≤3
Präzisions-Verdrehspiel (P1)	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Präzisions-Verdrehspiel (P1)	arcmin	2	12~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standard-Verdrehspiel (P2)	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standard-Verdrehspiel (P2)	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Torsionssteifigkeit	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
Zulässige Radiallast F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
Zulässige Axiallast F₂a1B²	N	12	3~100	350 630 1,300 3,000 4,000 6,200 35,000
Zulässige Axiallast F₂a2B²	N	12	3~100	390 765 1,625 3,350 4,700 7,250 25,000
Lebensdauer	hr	12	3~100	20,000*
Wirkungsgrad η	%	1	3~10	≥97%
Wirkungsgrad η	%	2	12~100	≥94%
Gewicht	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
Gewicht	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
Betriebstemperatur	℃	12	3~100	-10℃~+90℃
Schmierung		12	3~100	Synthetisches Fett
Schutzart		12	3~100	IP65
Einbaulage		12	3~100	Beliebige Einbaulage
Geräuschpegel (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
