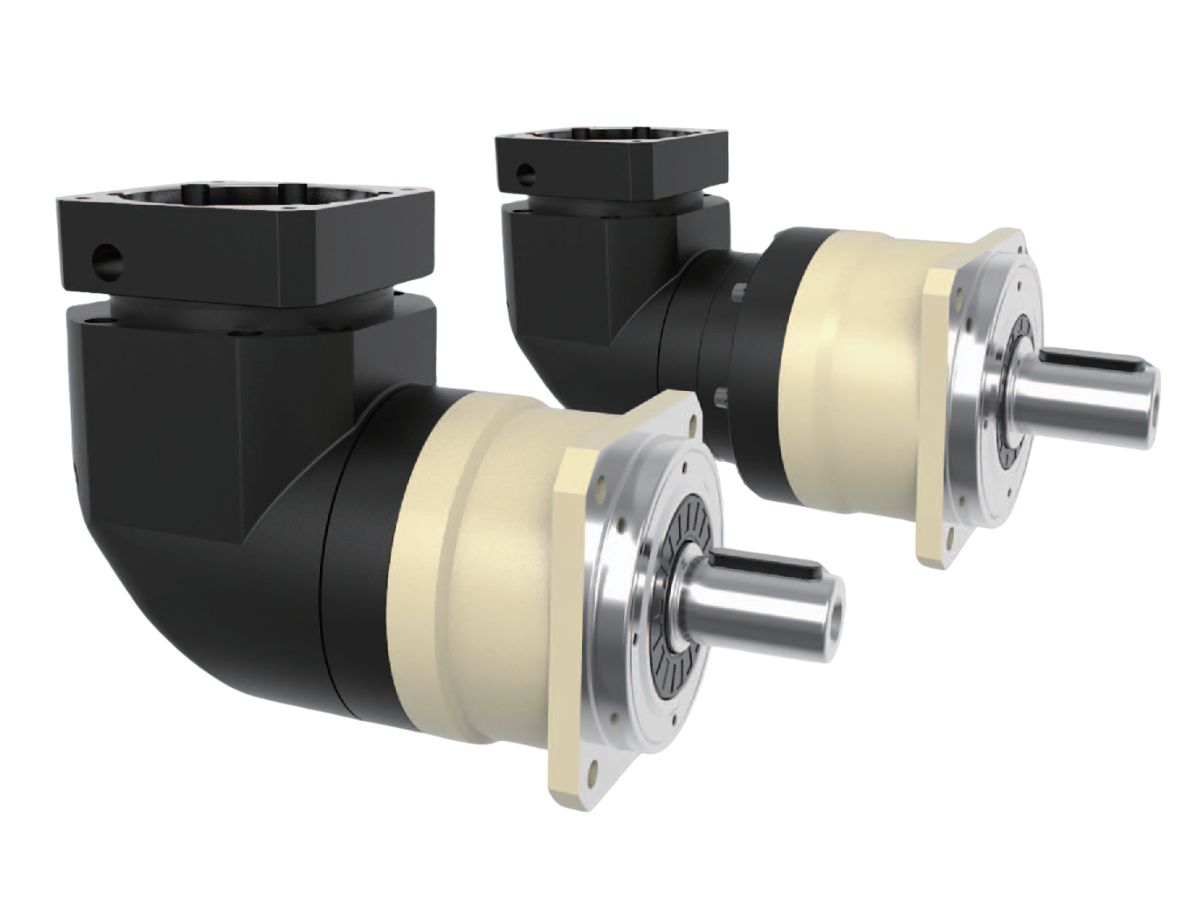

Einstufiges und zweistufiges Präzisions-Planetenwinkelgetriebe

Name: Einstufiges und zweistufiges Präzisions-Planetenwinkelgetriebe
SKU: -1

● Einführung

Das Präzisions-Planetengetriebe mit rechtwinkligem Abtrieb der MYBR-Serie von HONPINE wurde für Anwendungen in der industriellen Automatisierung entwickelt, die eine kompakte Installation, eine flexible Kraftübertragung und eine kosteneffiziente Leistung erfordern. Es ist in fünf Baugrößen von 60 mm bis 180 mm erhältlich und bietet Übersetzungsverhältnisse von 3:1 bis 200:1 sowie ein Nennausgangsdrehmoment von 40 Nm bis 650 Nm. Damit eignet es sich für eine Vielzahl von Servomotorsystemen.
Mit seiner kompakten 90°-Winkelbauweise bietet die MYBR-Serie einen hohen Übertragungswirkungsgrad und eine zuverlässige Kraftübertragung bei gleichzeitig maximaler Installationsflexibilität in platzbeschränkten Anlagen. Das Standardspiel beträgt ≤6 arcmin bei einstufigen Modellen und ≤9 arcmin bei zweistufigen Modellen und gewährleistet dadurch eine gleichmäßige Bewegung und eine stabile Positionierung. Die MYBR-Serie ist ideal für Verpackungsmaschinen, Fördersysteme, Montageanlagen, Materialhandhabung und andere Anwendungen der industriellen Automatisierung und ermöglicht eine effiziente und zuverlässige Kraftübertragung im rechten Winkel.

Kontakt

Merkmale

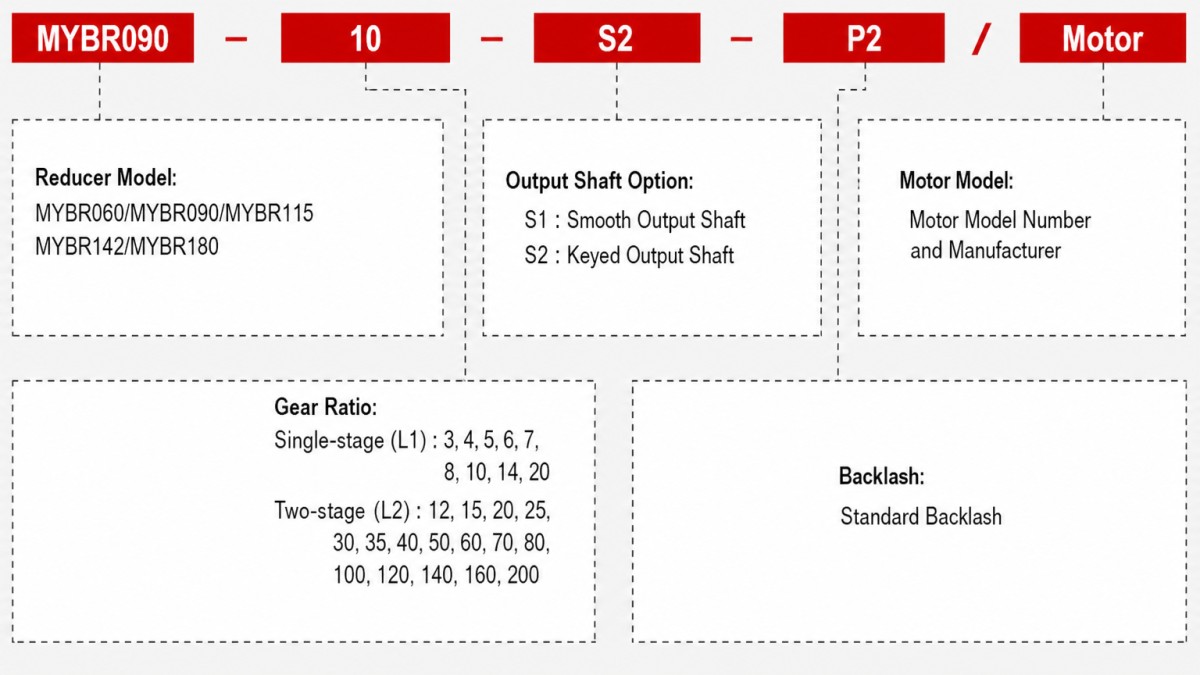

Spezifikation

Blatt 1



Spezifikation	Einheit	Stufen	Übersetzungsverhältnis¹	MYBR060	MYBR090	MYBR115	MYBR142	MYBR180
Nennausgangsdrehmoment T₂N	Nm	1	3	55	130	208	342	588
			4	50	140	290	542	1,050
			5	60	160	330	650	1,200
			6	55	150	310	600	1,100
			7	50	140	300	550	1,100
			8	50	140	290	542	1,000
			10	60	160	330	650	520
			14	50	140	300	550	1,100
			20	40	100	230	450	520
		2	12	55	130	208	342	588
			15	55	130	208	342	588
			20	50	140	290	542	1,050
			25	60	160	330	650	1,200
			30	55	130	208	342	1,200
			35	60	160	330	650	1,200
			40	50	140	290	542	1,200
			50	60	160	330	650	1,200
			60	55	150	310	600	1,200
			70	60	160	330	650	1,200
			80	50	140	290	542	1,200
			100	60	160	330	650	1,200
			120		150	310	600	1,100
			140		140	300	550	1,100
			160		120	260	500	1,000
			200		100	230	450	520
Maximales Ausgangsdrehmoment T₂B	Nm	12	3~200	3 × Nennausgangsdrehmoment
Nenndrehzahl am Eingang n₁	rpm	12	3~200	5,000	4,000	4,000	3,000	3,000
Maximale Eingangsdrehzahl n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000	6,000
Ultrahochpräzises Verdrehspiel (P0)	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6
Ultrahochpräzises Verdrehspiel (P0)	arcmin	2	12~200	≤9	≤9	≤9	≤9	≤9
Torsionssteifigkeit	Nm/arcmin	12	3~200	7	14	25	50	145
Zulässige Radiallast F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400	14,500
Zulässige Axiallast F₂a1B²	N	12	3~200	630	1,300	3,000	4,000	6,200
Zulässige Axiallast F₂a2B²	N	12	3~200	765	1,625	3,350	4,700	7,250
Lebensdauer	hr	12	3~200	20,000*
Wirkungsgrad η	%	1	3~20	≤95%
Wirkungsgrad η	%	2	12~200	≤92%
Gewicht	kg	1	3~20	2.1	6.4	13	24.5	51
Gewicht	kg	2	12~200	2.5	7.8	14.2	27.5	54
Betriebstemperatur	℃	12	3~200	-10℃~+90℃
Schmierung		12	3~200	Synthetisches Fett
Schutzart		12	3~200	IP65
Einbaulage		12	3~200	Einbaulage
Geräuschpegel (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70	≤72
