Großer Übersetzungsbereich, hohes Drehmoment, präzises Planetengetriebe

Name: Großer Übersetzungsbereich, hohes Drehmoment, präzises Planetengetriebe
SKU: -1

● Einführung

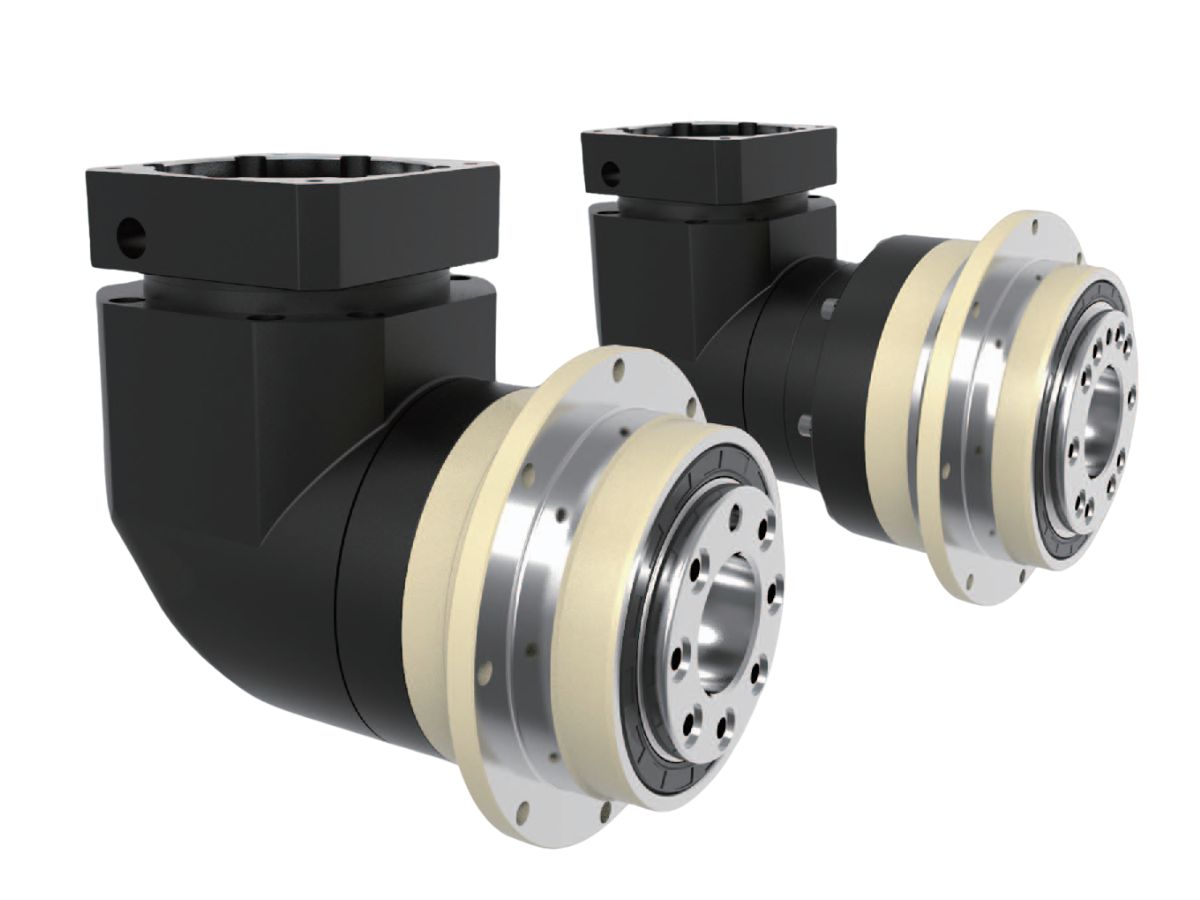

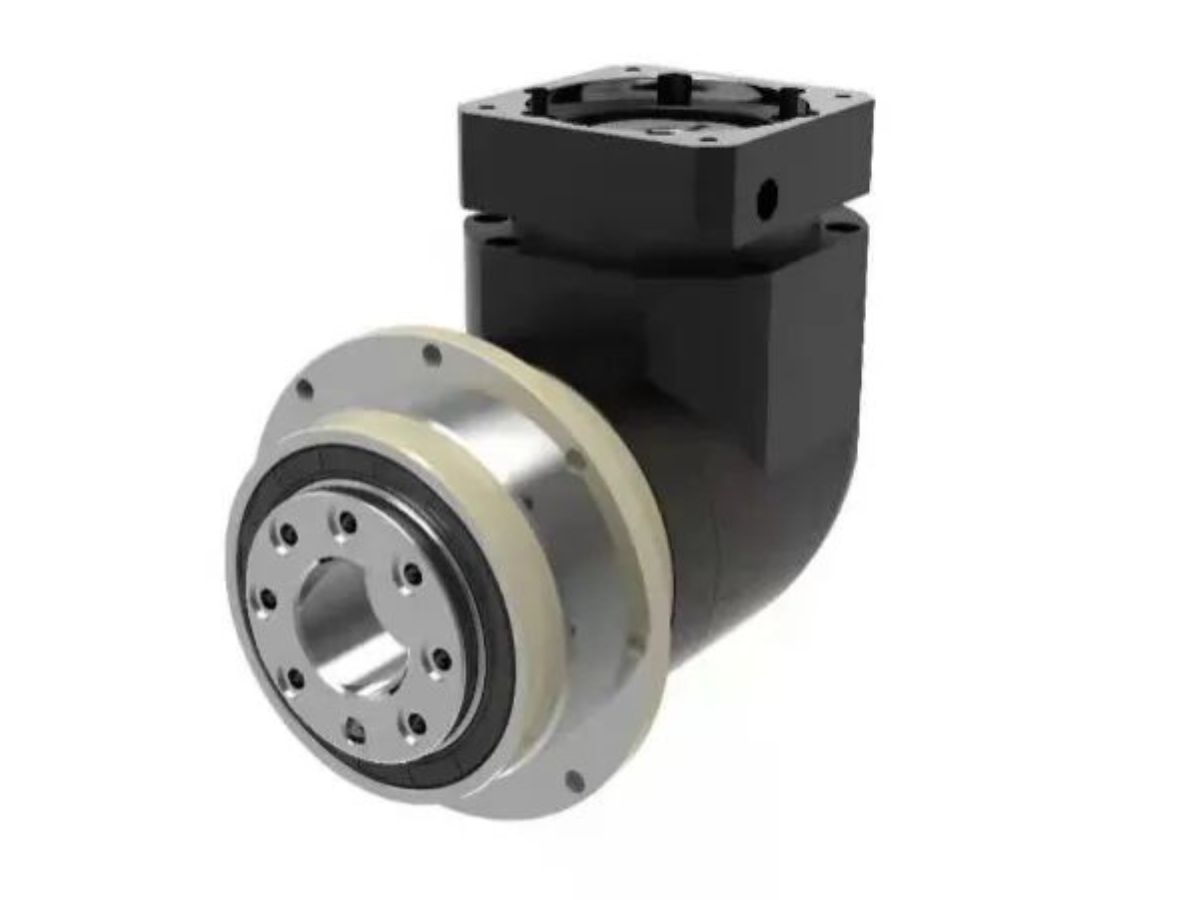

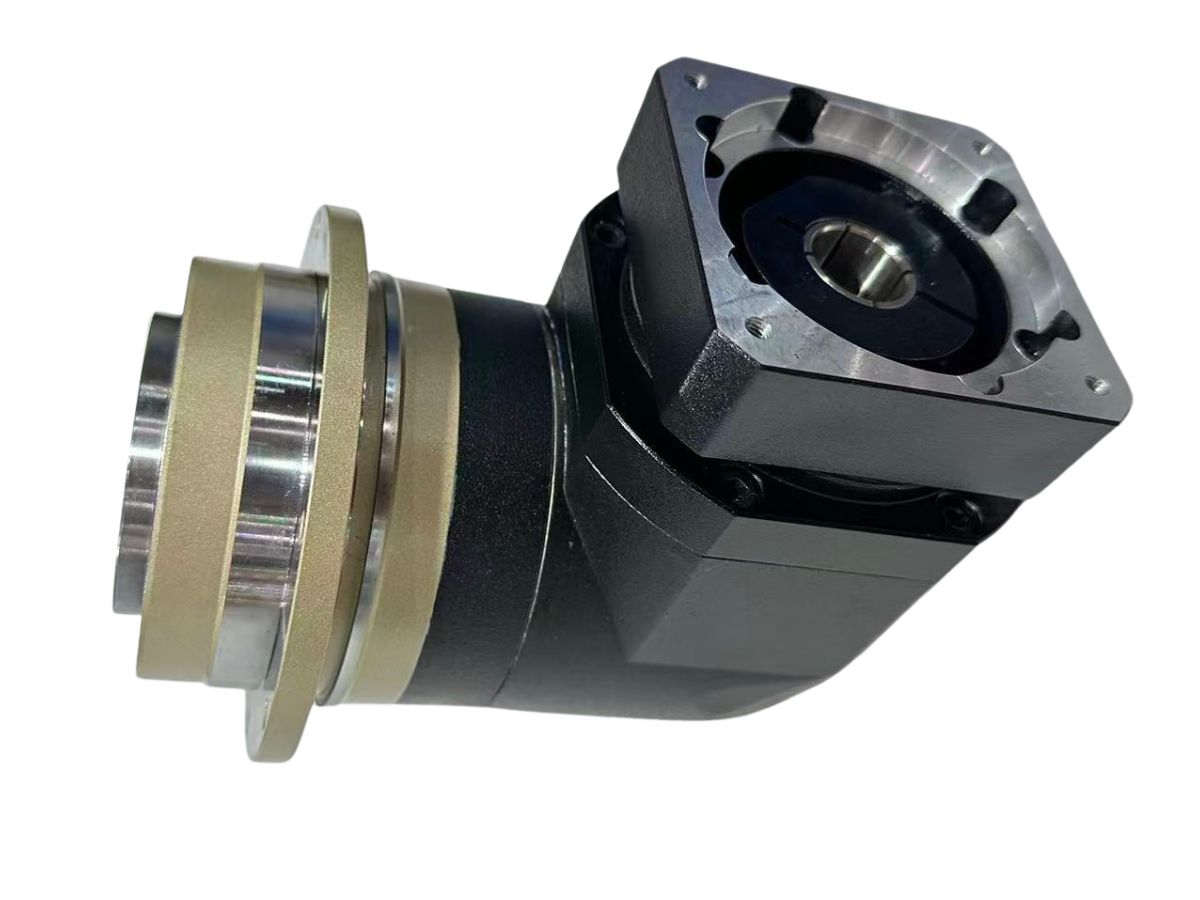

Das Präzisions-Planetengetriebe der MYDR-Serie von HONPINE verfügt über eine hochsteife Flanschausgangskonstruktion und kombiniert einen großen Übersetzungsverhältnisbereich, eine hohe Drehmomentkapazität sowie eine zuverlässige Übertragungsleistung für industrielle Anwendungen zur Bewegungssteuerung. Es ist in sieben Baugrößen von 47 mm bis 255 mm erhältlich und bietet Übersetzungsverhältnisse von 4:1 bis 200:1 sowie ein Nen Ausgangsdrehmoment von 14 Nm bis 2000 Nm. Damit eignet es sich für eine Vielzahl von Servomotorsystemen.
Mit einem Verdrehspiel von ≤2 arcmin bei einstufigen Modellen und ≤4 arcmin bei zweistufigen Modellen bietet die MYDR-Serie eine hervorragende Positioniergenauigkeit, hohe Übertragungseffizienz und langfristige Langlebigkeit. Sie eignet sich ideal für die industrielle Automatisierung, Verpackungsmaschinen, Montagesysteme, Förderanlagen und andere OEM-Anwendungen und ermöglicht eine flexible und zuverlässige Kraftübertragung für anspruchsvolle Bewegungssteuerungssysteme.

Kontakt

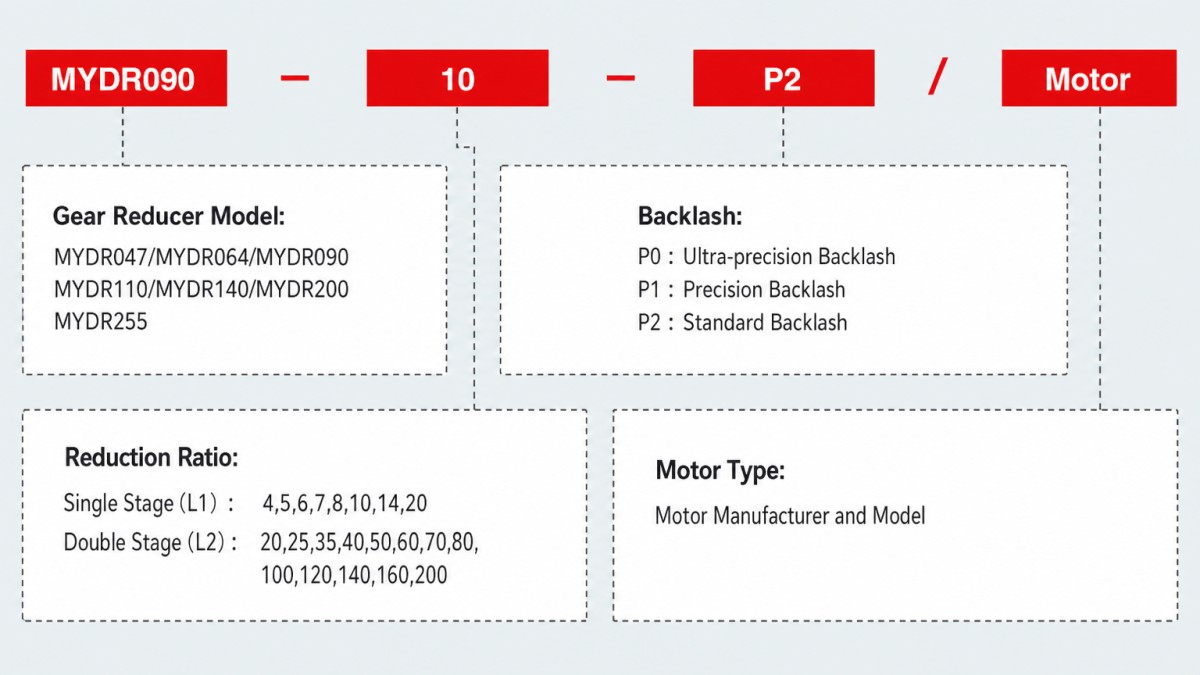

Merkmale

Spezifikation

Blatt 1



Spezifikation	Einheit	Stufen	Übersetzungsverhältnis¹	MYDR047	MYDR064	MYDR090	MYDR110	MYDR140	MYDR200	MYDR255
Nennausgangsdrehmoment T₂N	Nm	1	4	19	48	130	270	560	1,100	1,700
			5	22	60	160	330	650	1,200	2,000
			6	-	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	48	130	270	560	1,000	1,600
			10	14	60	160	330	650	520	1,220
			14	-	50	140	300	550	1,100	1,800
			20	-	40	100	230	450	520	1,220
		2	20	19	48	130	270	560	1,100	1,700
			25	22	60	160	330	650	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	48	130	270	560	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	-	55	150	310	600	-	-
			70	22	60	160	330	650	1,200	2,000
			80	-	48	130	270	560	一
			100	22	60	160	330	650	1,200	2,000
			120	-	-	150	310	600	-	一
			140	-	-	140	300	550	1,100	1,800
			160	-	-	120	260	500	-	-
			200	-	-	100	230	450	520	1,220
Maximales Ausgangsdrehmoment T₂B	Nm	12	4~200	3 × Nennausgangsdrehmoment
Nenndrehzahl am Eingang n₁	rpm	12	4~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maximale Eingangsdrehzahl n₁B	rpm	12	4~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultrahochpräzises Verdrehspiel (P0)	arcmin	1	4~20	-	-	≤2	≤2	≤2	≤2	≤2
Ultrahochpräzises Verdrehspiel (P0)	arcmin	2	20~200	-	-	≤4	≤4	≤4	≤4	≤4
Präzisions-Verdrehspiel (P1)	arcmin	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Präzisions-Verdrehspiel (P1)	arcmin	2	20~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standard-Verdrehspiel (P2)	arcmin	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standard-Verdrehspiel (P2)	arcmin	2	20~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Torsionssteifigkeit		12	4~200	7	13	31	82	151	440	1,006
Maximales Biegemoment M₂KB²	Nm	12	4~200	42.5	125	235	430	1,300	3,064	5,900
Zulässige Radiallast F₂rB²	N	12	4~200	1,080	2,110	2,310	4,800	6,200	5,450	10,600
Lebensdauer	hr	12	4~200	20,000*
Wirkungsgrad η	%	1	4~20	≥95%
Wirkungsgrad η	%	2	20~200	≥92%
Gewicht	kg	1	4~20	1.1	2.1	5.9	10.5	21.9	50.9	85.4
Gewicht	kg	2	20~200	1.4	1.9	4.5	9.8	20.1	45.4	85.9
Betriebstemperatur	℃	12	4~200	-10℃~+90℃
Schmierung		12	4~200	Synthetisches Fett
Schutzart		12	4~200	IP65
Einbaulage		12	4~200	Einbaulage
Geräuschpegel (n₁ = 3000 rpm)	dB	12	4~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74
