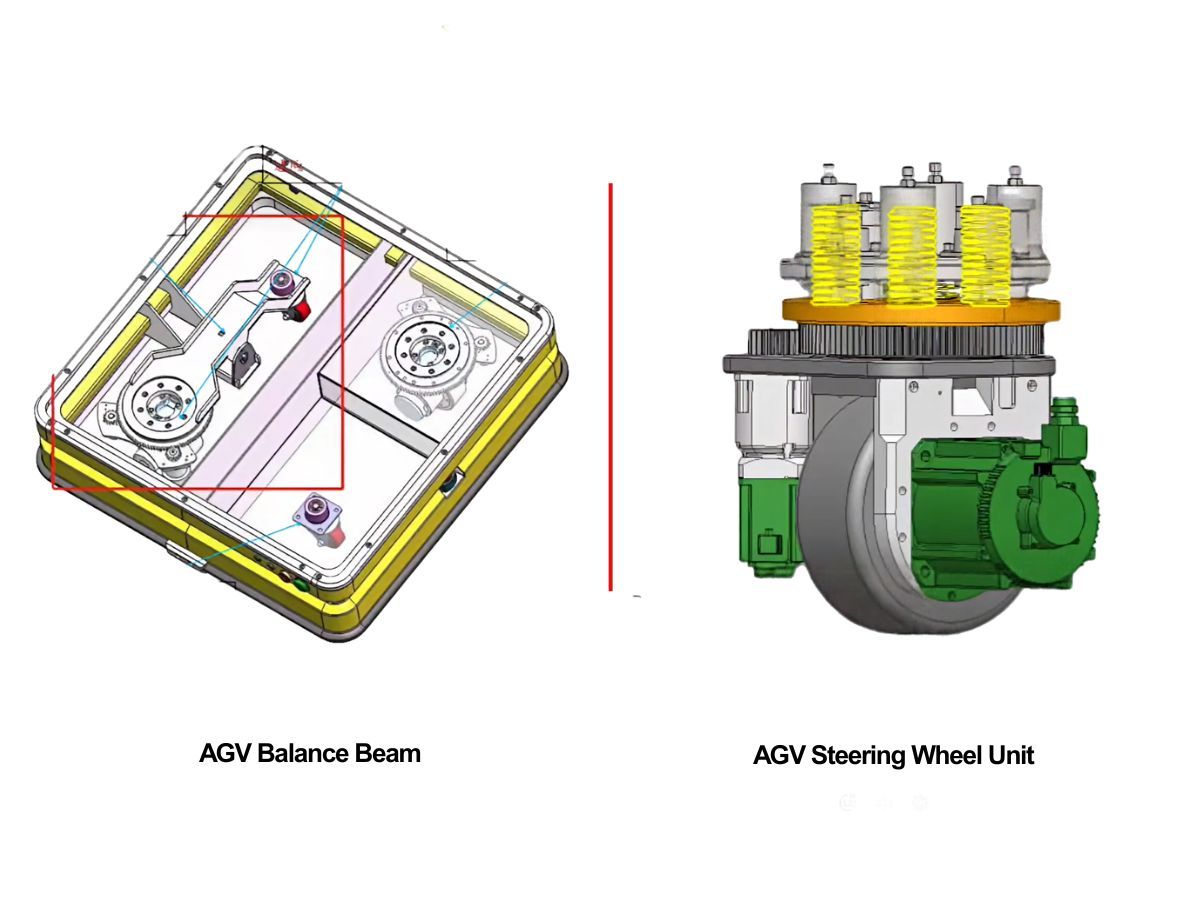

AGV-Federung: Sollten Sie einen Ausgleichsbalken oder eine federvorgespannte Lenkantriebseinheit wählen?

Sollte ein fahrerloses Transportsystem (AGV) einen Ausgleichsbalken oder eineLenkantriebseinheitmit Federung verwenden? Die Wahl beginnt mit dem Lastbereich des Fahrzeugs, den Bodenbedingungen und den Betriebsanforderungen. In diesem Leitfaden vergleicht HONPINE die beiden Ansätze und erläutert die wichtigsten Kriterien für die Auswahl eines AGV-Federungssystems.

Was ist eine AGV-Lenkantriebseinheit mit Federung?

EineAGV-Lenkantriebseinheitmit Federung kombiniert Antriebs- und Lenkfunktionen mit einem Federungsmechanismus, beispielsweise einer federbelasteten Montageeinheit.

Die Federung ermöglicht es der Radeinheit, sich innerhalb ihres verfügbaren Federwegs vertikal relativ zum Fahrzeugchassis zu bewegen. Dadurch kann das Antriebsrad Höhenänderungen des Bodens folgen, anstatt den Kontakt zu verlieren, wenn es auf eine Vertiefung trifft. Die korrekte Federvorspannung und Einstellung der Federung sind wichtig, um die Traktion aufrechtzuerhalten, ohne das Rad zu überlasten. Das Konstruktionsziel besteht darin, Bodenunebenheiten auszugleichen und die auf die Antriebseinheit und das Chassis übertragenen Stöße zu reduzieren. Bei der Bewertung dieses Ansatzes sollten die zulässige Radlast, der verfügbare Federweg und etwaige Dämpfungsanforderungen geprüft werden.

Auch die Wartung sollte in den Auswahlprozess einbezogen werden. Planen Sie die Inspektion der Federn, Führungen, Befestigungsteile und eventueller Dämpfer sowie deren Einstellung oder Austausch gemäß den Anforderungen des Komponentenherstellers ein.

Was ist ein AGV-Ausgleichsbalken?

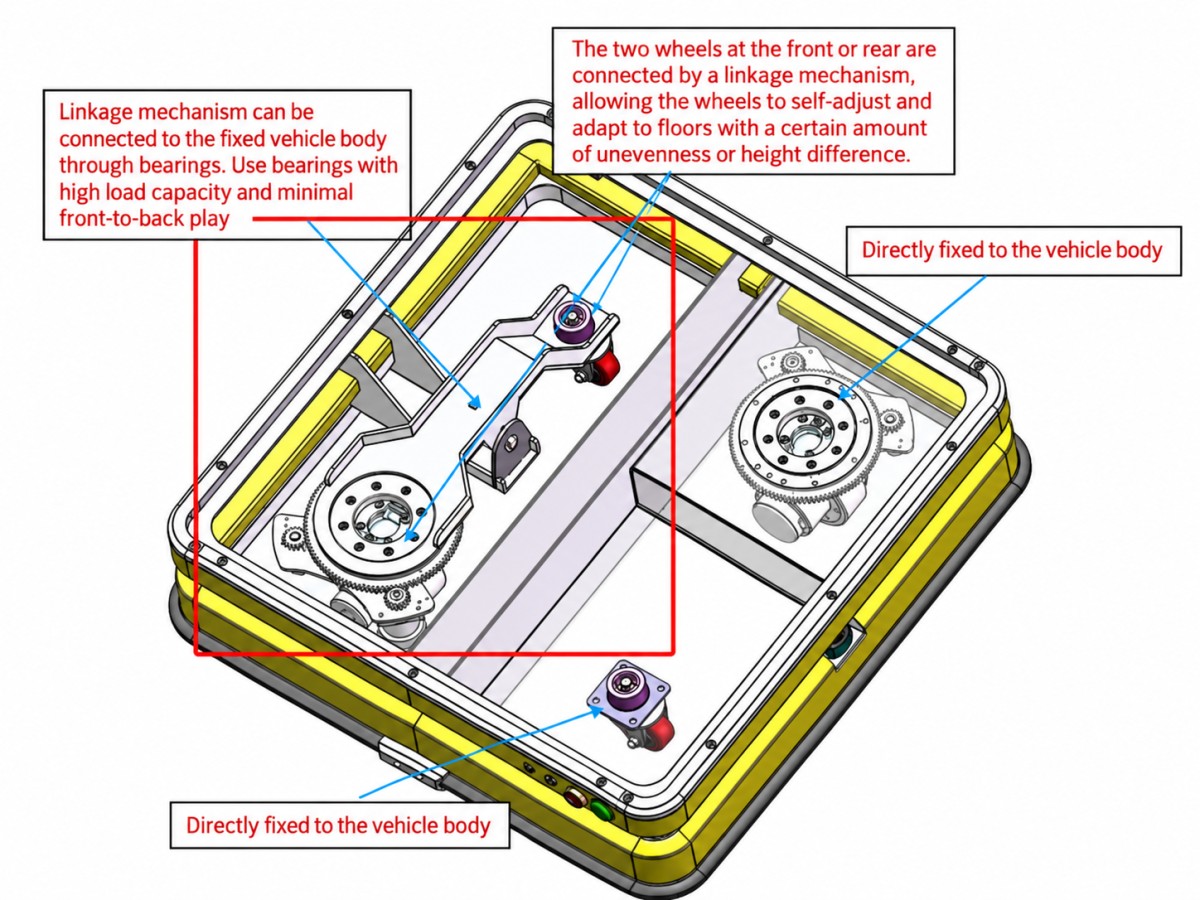

Ein AGV-Ausgleichsbalken, auch Equalizer-Balken oder Wippenbalken genannt, ist eine schwenkbare mechanische Verbindung, die wie eine Wippe funktioniert.

In einer Zweiradanordnung ermöglicht der Balken, dass sich ein Rad relativ zum Chassis nach oben bewegt, während sich das andere nach unten bewegt. Innerhalb des zulässigen Bewegungsbereichs des Mechanismus trägt dies dazu bei, dass die Räder mit dem Boden in Kontakt bleiben, und verteilt die getragene Last zwischen ihnen. Ausgleichsbalken-Anordnungen wurden speziell für Schwerlast-AGVs entwickelt, um unebene Böden und große Unterschiede zwischen unbeladenem und voll beladenem Zustand zu bewältigen.

Die Aufrechterhaltung des Radkontakts garantiert jedoch nicht automatisch ausreichende Traktion oder eine gleichmäßige Belastung. Die Lastaufteilung hängt von der Geometrie des Balkens und der Radanordnung ab. Daher muss die Konstruktion eine ausreichende Belastung des angetriebenen Rads gewährleisten, ohne dessen Nennlast zu überschreiten.

Bei Schwerlastprojekten, einschließlich AGVs mit einer Tragfähigkeit von mehr als 2 Tonnen, sollte eine Ausgleichsbalken-Anordnung in den anfänglichen Konstruktionsvergleich einbezogen werden. Betrachten Sie dies als Ausgangspunkt für die Bewertung und nicht als automatische Auswahlregel.

Vergleich von AGV-Federungen: Federbelastete Antriebseinheiten vs. Ausgleichsbalken

Die folgende Tabelle bietet eine praktische Auswahlhilfe für die in diesem Artikel behandelten herkömmlichen Anordnungen. Sie stellt keine allgemeingültige Leistungsrangfolge dar; die endgültige Bewertung sollte die Spezifikationen und die Geometrie der vorgeschlagenen Konstruktion berücksichtigen.

Die oben genannten mechanischen Unterschiede erklären, warum Lastbereich und Anforderungen an den Radkontakt wichtiger sind als eine einfache Bewertung als „gut gegenüber ausgezeichnet“. Veröffentlichte AGV-Konstruktionen veranschaulichen sowohl die Einschränkungen der Federvorspannung als auch die lastverteilende Funktion von Ausgleichsbalkenmechanismen.

Wie wählt man das richtige AGV-Federungssystem?

Für leichte und mittelschwere AGVs

Für ein leichtes oder mittelschweres AGV, das hauptsächlich auf relativ ebenen Innenböden betrieben wird, ist eine federbelastete Lenkantriebseinheit eine sinnvolle Option, die zuerst bewertet werden sollte.

Stellen Sie sicher, dass die Nennlast und der vertikale Federweg zur Strecke und den Betriebsbedingungen passen. Beziehen Sie sowohl das unbeladene als auch das voll beladene Fahrzeug in die Bewertung ein, anstatt die Federung nur auf einen Zustand auszulegen.

Für Schwerlast-AGVs und unebene Böden

Bei schwereren Fahrzeugen oder Anwendungen, bei denen Unterschiede in der Bodenhöhe das Risiko einer Radentlastung verursachen, sollte ein Ausgleichsbalkenmechanismus in den Vergleich einbezogen werden.

Konzentrieren Sie sich auf die vorgeschlagene Radlastverteilung, den verfügbaren Gelenkbewegungsbereich, die Chassisfreiheit und den Lastbereich. Wählen Sie den Mechanismus nicht allein deshalb aus, weil die Nutzlast eine bestimmte Tonnage überschreitet.

Lenkantriebseinheiten mit Federung bleiben eine Option für Schwerlastfahrzeuge. HONPINE bietet Schwerlast-Lenkantriebsmodule mit unterschiedlichen Stoßdämpfungslösungen an. Daher sollte die endgültige Wahl auf Konfigurationsebene getroffen werden, statt davon auszugehen, dass alle gefederten Räder Leichtlastprodukte sind.

Vergleichen Sie vollständige Konstruktionen, nicht nur Mechanismusbezeichnungen

Fordern Sie für eine praktische Auswahlprüfung Berechnungen und Spezifikationen für das komplette Fahrzeug an: Leergewicht, maximale Nutzlast, individuelle Radlasten, Bodenhöhenunterschiede, Fahrgeschwindigkeit, Einbauraum und Wartungszugang.

Bitten Sie den Lieferanten, die vorgeschlagene Konfiguration sowohl unter Mindest- als auch unter Höchstlastbedingungen zu bestätigen. Ziel ist es, eine ausreichende Traktion des Antriebsrads zu erhalten und gleichzeitig jedes Rad sowie jede tragende Komponente innerhalb ihrer Betriebsgrenzen zu halten.

Fazit: Passen Sie die Federung an die tatsächlichen Anforderungen des AGV an

Es gibt keine einzelne AGV-Federungsanordnung, die für jedes Fahrzeug die beste ist.

Als ersten Auswahlansatz sollten federbelastete Lenkantriebseinheiten für leichtere Innenanwendungen und Ausgleichsbalkenmechanismen für schwerere Fahrzeuge bewertet werden, bei denen die Lastverteilung ein zentrales Anliegen ist. Vergleichen Sie anschließend die tatsächlichen Konstruktionen mit den Betriebsbedingungen des Fahrzeugs, anstatt diese Kategorien als feste Regeln zu behandeln.

Das Auswahlziel besteht darin, über den gesamten Arbeitsbereich einen angemessenen Radkontakt und eine geeignete Lastverteilung aufrechtzuerhalten und das System gleichzeitig praktisch installierbar und wartbar zu halten.

Entdecken Sie die AGV-Antriebslösungen von HONPINE

Kontaktieren Sie HONPINE für weitere Informationen zuAGV-Radnabenmotoren, Lenkantriebseinheiten und Radantriebslösungen.

Teilen Sie uns Fahrzeuggewicht, Nutzlast, Fahrgeschwindigkeit, Bodenbedingungen und verfügbaren Einbauraum mit, um eine geeignete Konfiguration für Ihr AGV-Projekt zu besprechen.
