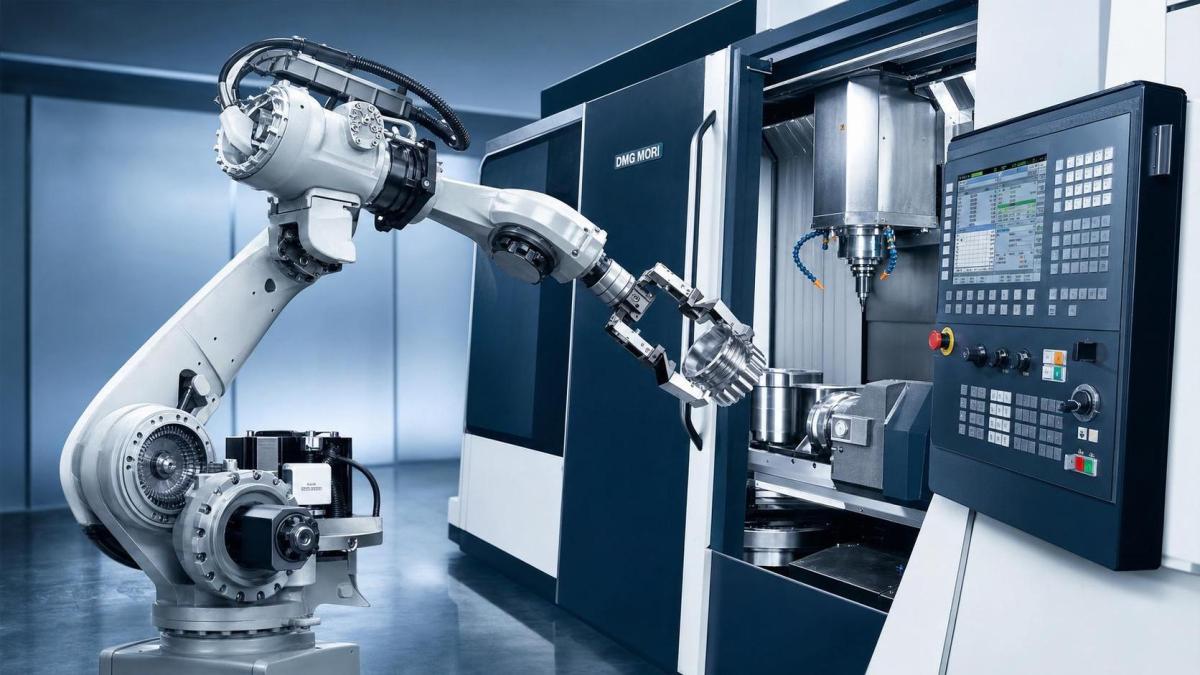

Bewegungssysteme mit hohem Drehmoment in der modernen Robotik

Bewegungssysteme mit hohem Drehmoment verändern die moderne Robotik, indem sie die Präzision, Stabilität und Kraft bereitstellen, die für komplexe automatisierte Aufgaben erforderlich sind. In der Werkzeugmaschinenbranche spielen diese Systeme eine entscheidende Rolle bei der Verbesserung der Positioniergenauigkeit, der Lasthandhabung und der gesamten Produktionseffizienz. Dieser Artikel erläutert, wie fortschrittliche Bewegungslösungen eine intelligentere Roboterleistung unterstützen und Herstellern helfen, steigende Anforderungen an Geschwindigkeit, Zuverlässigkeit und Steuerbarkeit zu erfüllen.

Warum sind Bewegungssysteme mit hohem Drehmoment in der Werkzeugmaschinenrobotik wichtig?

Moderne Robotik in Werkzeugmaschinen ist längst nicht mehr auf einfache Pick-and-Place-Bewegungen beschränkt. Roboter beladen heute schwere Werkstücke, wechseln Werkzeuge, positionieren Teile zum Fräsen, unterstützen Schleifzellen und koordinieren sich mit CNC-Systemen unter strengen Zielvorgaben für die Zykluszeit.

In diesen Umgebungen entscheiden Bewegungssysteme mit hohem Drehmoment darüber, ob ein Roboter Steifigkeit, Wiederholgenauigkeit und gleichmäßige Beschleunigung bei wechselnden Lasten aufrechterhalten kann. Wenn die Drehmomentabgabe instabil ist, sind Vibrationen, Überschwingen, schlechte Oberflächenqualität und unerwartete Ausfallzeiten häufig die Folge.

Für Einkaufsteams ist die Herausforderung praktischer Natur. Viele Systeme sehen auf dem Papier ähnlich aus, unterscheiden sich jedoch in Drehmomentdichte, thermischem Verhalten, Spielkontrolle, Einstellbereich der Servoregelung und Getriebehaltbarkeit. Diese Unterschiede wirken sich direkt auf die Bearbeitungskonstanz und die Wartungskosten aus.

• Ein höheres Drehmoment hilft Roboterachsen, Durchbiegungen bei schnellen Starts, Stopps und Orientierungswechseln im Umfeld von Werkzeugmaschinen zu widerstehen.
• Stabile Bewegung verbessert die Teilepositionierung an Beladestationen, Prüfstellen und Schnittstellen für den automatisierten Palettenwechsel.
• Eine bessere Kraftregelung unterstützt anspruchsvolle Aufgaben wie Entgraten, Polieren und robotergestützte Bearbeitung.
• Reduziertes Spiel und höhere Steifigkeit senken das Risiko kumulativer Positionierfehler über wiederholte Zyklen hinweg.

Welche Probleme treten bei Herstellern üblicherweise auf?

Das erste Problem ist die Unterschätzung des Spitzen-Drehmomentbedarfs. Ein Roboter kann eine moderate Nennlast tragen, benötigt jedoch bei plötzlicher Beschleunigung, außermittigem Greifen oder spindelseitiger Ausrichtung ein deutlich höheres Drehmoment. Eine Auswahl nur nach Nennlast führt häufig zu einer Fehlanpassung.

Das zweite Problem ist die Systemintegration. Die Drehmomentabgabe allein reicht nicht aus. Eigenschaften des Servomotors, Präzision des Untersetzungsgetriebes, Encoder-Auflösung, mechanische Nachgiebigkeit und Abstimmung des Regelkreises müssen als eine Bewegungskette zusammenarbeiten.

Welche Werkzeugmaschinenanwendungen profitieren am meisten von Bewegungssystemen mit hohem Drehmoment?

Bewegungssysteme mit hohem Drehmoment sind besonders wertvoll, wenn Roboter eng mit Schnittkräften, schweren Teilen oder kurzen Taktzeiten interagieren. Der Anwendungskontext verändert die Auswahllogik, daher sollten Käufer das Bewegungsprofil vergleichen, bevor sie eine Roboterachsenkonstruktion endgültig festlegen.

Dieser Vergleich zeigt, dass Bewegungssysteme mit hohem Drehmoment nicht nur für große Roboter geeignet sind. Selbst Roboterzellen mit mittlerer Traglast in Werkzeugmaschinen können ein hohes Drehmoment erfordern, wenn Trägheit, Reichweite und Präzision zusammenkommen.

Szenariospezifische Auswahllogik

• Bei Beladerobotern sollten Spitzen-Drehmoment, Wiederholgenauigkeit und sicheres Bremsen unter asymmetrischen Lasten im Fokus stehen.
• Bei Finish-Robotern haben geringes Spiel, gleichmäßige Regelung bei niedriger Geschwindigkeit und Torsionssteifigkeit Priorität.
• Bei Transfersystemen sind Zyklusfrequenz, Temperaturanstieg und Ermüdungslebensdauer des Untersetzungsgetriebes über lange Schichten zu bewerten.

Welche technischen Parameter sollten Käufer zuerst bewerten?

Beim Vergleich von Bewegungssystemen mit hohem Drehmoment beginnen viele Käufer nur mit dem Nenndrehmoment. Für Robotik in Werkzeugmaschinen reicht das selten aus. Eine bessere Methode besteht darin, die Bewegungskette anhand von Drehmoment, Präzision, Steuerung und Haltbarkeit gemeinsam zu bewerten.

Diese Parameter sollten anhand realer Betriebsbedingungen geprüft werden, nicht auf Basis von Katalogannahmen. Käufer erzielen häufig bessere Ergebnisse, wenn sie bereits in frühen Auswahlgesprächen Nutzlastzeichnungen, Armlänge, Zyklusziele und Trägheitsdaten einreichen.

Warum Übertragungskomponenten besondere Aufmerksamkeit verdienen

In robotischen Bewegungssystemen beeinflussen Zahnräder und Untersetzungsgetriebe die Qualität der Drehmomentübertragung maßgeblich. Selbst ein richtig dimensionierter Servo kann schlecht arbeiten, wenn Übertragungsgenauigkeit oder Zahnqualität uneinheitlich sind. Für CNC-Roboteranlagen hilft eine kundenspezifische Zahnradgeometrie häufig dabei, Drehmoment, Geräusch, Spiel und Lebensdaueranforderungen aufeinander abzustimmen.

Für Projekte, die Bewegungsgenauigkeit und Übertragungszuverlässigkeit in einem Paket benötigen, prüfen Käufer häufig Komponenten wiekundenspezifisch gefertigte hochpräzise Zahnräder für CNC-Roboteranlagen als Teil einer umfassenderen Bewertung des Antriebsstrangs und nicht als isoliertes Ersatzteil.

Servosysteme mit hohem Drehmoment gegenüber Standard-Bewegungssystemen: worin liegt der eigentliche Unterschied?

Der Unterschied liegt nicht nur in der Ausgangskraft. In der Werkzeugmaschinenrobotik kombinieren Bewegungssysteme mit hohem Drehmoment in der Regel eine bessere Überlastfähigkeit, höhere strukturelle Steifigkeit, stärkere thermische Kontrolle und ein präziseres Übertragungsverhalten. Diese Faktoren prägen die langfristige Produktionsstabilität.

Die Tabelle verdeutlicht einen praktischen Punkt: Wenn eine Roboterzelle nahe an ihren dynamischen Grenzen arbeitet, kann ein Standardsystem zwar die anfänglichen Inbetriebnahmeanforderungen erfüllen, später jedoch höhere Wartungs- und Abstimmungskosten verursachen. Deshalb ist eine langfristige Drehmomentreserve häufig wichtiger als nur der anfängliche Komponentenpreis.

Wie sollten Einkaufsteams die richtige Konfiguration auswählen?

Die Auswahl von Bewegungssystemen mit hohem Drehmoment für Werkzeugmaschinen sollte einem strukturierten Prozess folgen. Die besten Kaufentscheidungen entstehen in der Regel, wenn mechanische Daten, Produktionsziele, Integrationsbeschränkungen und Serviceerwartungen kombiniert werden, bevor die endgültige Spezifikation bestätigt wird.

1. Definieren Sie Nutzlast, Schwerpunkt, Armreichweite und Orientierungsänderungen über einen vollständigen Zyklus.
2. Berechnen Sie Nenndrehmoment und Spitzen-Drehmoment auf Basis von Beschleunigungs-, Brems- und Not-Halt-Bedingungen.
3. Stimmen Sie Spiel und Steifigkeit auf die Toleranzanforderung der Maschinenbelade- oder Finish-Aufgabe ab.
4. Bestätigen Sie die Kompatibilität mit Servoantrieben, Encodern, Untersetzungsgetrieben, Schmierstrategie und Steuerungsschnittstellen.
5. Prüfen Sie Lieferzeit, Ersatzteilplanung und ob kundenspezifische Übertragungsteile erforderlich sind.

Häufige Auswahlfehler

• Auswahl allein nach Nennlast, ohne Trägheitsverhältnis und Spitzen-Drehmomentspitzen zu prüfen.
• Ignorieren des Einflusses von Greifermasse und exzentrischer Werkstückpositionierung auf das Gelenkdrehmoment.
• Fokussierung auf das Untersetzungsverhältnis, aber nicht auf die Zunahme des Spiels durch langfristigen Verschleiß.
• Übersehen von Einbauraum, Wärmeableitung und Wartungszugang in kompakten Zellen.

Kosten, Wartung und Alternativen: was sollten Entscheidungsträger vergleichen?

Ein niedrigerer Kaufpreis kann irreführend sein, wenn das Bewegungssystem langsamere Zyklen, häufigere Abstimmungen oder kürzere Serviceintervalle verursacht. In der Werkzeugmaschinenrobotik sollten die Gesamtkosten die Produktionsauswirkungen einschließen, nicht nur Komponentenrechnungen.

Alternativen gibt es. Einige Hersteller vergrößern den Roboter, anstatt das Bewegungssystem aufzurüsten. Andere reduzieren die Zyklusgeschwindigkeit, um innerhalb der Drehmomentgrenzen zu bleiben. Beide Ansätze können funktionieren, sie können jedoch Stellfläche, Energieverbrauch oder Taktzeit erhöhen. Eine gut abgestimmte Lösung mit hohem Drehmoment ist häufig der sauberere Kompromiss.

Welche Normen, Integrationsprüfungen und Qualitätskontrollen sollten nicht übersehen werden?

Bewegungssysteme mit hohem Drehmoment, die in Werkzeugmaschinen eingesetzt werden, sollten nach gängigen industriellen Engineering-Praktiken geprüft werden. Während die genauen Zertifizierungsanforderungen vom Markt und vom Maschinendesign abhängen, sollten Käufer dennoch praktische Kontrollpunkte vor der Freigabe verifizieren.

Empfohlene Prüfliste

• Bestätigen Sie die Bewegungskompatibilität mit der Robotersteuerung, der CNC-Schnittstelle und der Sicherheitslogik, die in der Produktionszelle verwendet werden.
• Prüfen Sie zulässiges Spiel, Steifigkeit, Schmiermethode und Temperaturgrenzen anhand des tatsächlichen Prozessfensters.
• Bewerten Sie Material, Wärmebehandlung und Bearbeitungskonstanz bei Übertragungskomponenten, bei denen die Genauigkeit der Drehmomentübertragung entscheidend ist.
• Planen Sie Prüfpunkte für Montageausrichtung, Servoeinstellung und regelmäßige Verschleißüberwachung nach der Inbetriebnahme.

Wenn das Projekt kundenspezifische Roboterverzahnungen umfasst, kann eine frühzeitige Kommunikation über Zeichnungstoleranzen, Erwartungen an das Zahnprofil und Bedingungen der Gegenstücke Nacharbeit während der Integration verhindern. In diesen Fällen werden Komponenten wie kundenspezifisch gefertigte hochpräzise Zahnräder für CNC-Roboteranlagen typischerweise zusammen mit der gesamten Bewegungsarchitektur bewertet.

FAQ: was fragen Käufer am häufigsten zu Bewegungssystemen mit hohem Drehmoment?

Woher weiß ich, ob mein Roboter wirklich ein Bewegungssystem mit hohem Drehmoment benötigt?

Prüfen Sie mehr als nur die Nutzlast. Wenn Ihre Anwendung eine lange Armreichweite, außermittiges Greifen, häufige Beschleunigung, die Handhabung schwerer Vorrichtungen oder kraftgeregeltes Finish umfasst, sind Bewegungssysteme mit hohem Drehmoment häufig gerechtfertigt. Der entscheidende Punkt ist in der Regel die dynamische Anforderung, nicht nur das statische Gewicht.

Was ist wichtiger, Drehmoment oder Spiel?

Beides ist gemeinsam wichtig. Das Drehmoment unterstützt Lastbewegung und Prozesskraft, während das Spiel beeinflusst, wie genau diese Kraft und Position übertragen werden. Beim Maschinenbeladen kann die Drehmomentreserve dominieren. Beim Entgraten und bei der Präzisionsplatzierung werden Spiel und Steifigkeit ebenso wichtig.

Welche Informationen sollte ich vor einer Angebotsanfrage vorbereiten?

Bereiten Sie Nutzlastdaten, Schwerpunktlage, Abmessungen des Roboterarms, Ziel-Zykluszeit, Einschaltdauer, Einbaurichtung und erforderliche Positioniergenauigkeit vor. Wenn möglich, ergänzen Sie Trägheitsschätzungen, Umgebungstemperatur und Details zur verfügbaren Steuerungsplattform. Dies verkürzt den Auswahlzyklus und verbessert die Angebotsgenauigkeit.

Können Bewegungssysteme mit hohem Drehmoment Ausschuss oder Nacharbeit reduzieren?

Ja, insbesondere dort, wo die Roboterpositionierung das Beladen des Spannfutters, den Sitz der Vorrichtung, die Kantenbearbeitung oder die Übergabegenauigkeit zwischen Stationen beeinflusst. Stabileres Drehmoment und höhere Übertragungspräzision können Teilefehlstellungen, uneinheitliche Kontaktkraft und kleine Wiederholgenauigkeitsfehler reduzieren, die sich über viele Zyklen hinweg aufsummieren.
