Harmonischer Rotationsaktuator vs. Direktantriebs-Rotationsaktuator vs. Hohldrehtisch: Welche Lösung für Rotationsbewegungen ist die richtige für die Automatisierung?

Drehbewegungen sind in der modernen Automatisierung allgegenwärtig.

Von der Halbleiterinspektion und Waferhandhabung bis hin zur 3C-Montage, dem Testen elektronischer Bauteile, dem Dosieren, der Laserbearbeitung und der Präzisionspositionierung müssen Maschinen häufig eine Vorrichtung, ein Werkstück, ein Werkzeug oder eine Prozessstation mit hoher Wiederholgenauigkeit drehen können.

Auf den ersten Blick scheinen drei Lösungen dem gleichen Zweck zu dienen: der Harmonic Rotary Actuator , der Direct Drive Rotary Actuator und der Hollow Rotary Table .

Alle drei ermöglichen eine kontrollierte Drehbewegung. Alle drei lassen sich in automatisierte Anlagen integrieren. Und alle drei können auf hohe Positioniergenauigkeit, kompakte mechanische Bauweise und kontinuierliche oder indexierte Rotation ausgelegt werden.

Sie sind jedoch nicht austauschbar.

Der grundlegende Unterschied liegt darin, wie die einzelnen Lösungen mit Drehmoment, Drehzahl, Kraftübertragung, Lastunterstützung, Positioniergenauigkeit, mechanischer Integration und Bauraum umgehen.

Ein Harmonic-Rotationsantrieb nutzt ein präzises Untersetzungsgetriebe, um die Motordrehzahl in ein hohes Drehmoment und eine kontrollierte Drehbewegung umzuwandeln. Ein Direktantriebs-Rotationsantrieb verzichtet auf die herkömmliche Untersetzung und treibt die Last direkt mit einem Drehmomentmotor an. Ein Hohldrehtisch konzentriert sich auf die Bereitstellung einer integrierten Drehpositionierplattform mit großer zentraler Öffnung, Lagerung und Montagefläche.

Für Ingenieure, die 3C-Automatisierungsanlagen, Halbleiteranlagen, Inspektionsmaschinen, Montagesysteme und Präzisionsdrehtische entwickeln, kann die Wahl der richtigen Architektur einen großen Einfluss auf die Maschinengröße, die Zykluszeit, die Positioniergenauigkeit, die Kabelführung und die Gesamtsystemkosten haben.

Dieser Leitfaden erläutert die Unterschiede zwischen diesen drei Drehbewegungslösungen und wie Sie die richtige für Ihre Anwendung auswählen.

Die drei Lösungen für Drehbewegungen im Überblick

Bevor man ihre internen Mechanismen vergleicht, ist es hilfreich zu verstehen, wofür jedes Produkt entwickelt wurde.

Der wichtigste Punkt ist, dass die drei Lösungen unterschiedliche Teile des Bewegungssystems optimieren.

Harmonischer Drehantrieb → Drehmomentdichte und Präzision

Direkt angetriebener Drehantrieb → dynamisches Ansprechverhalten und einfache Kraftübertragung

Hohldrehtisch → integrierte Drehpositionierung und mechanische Zugänglichkeit

Diese Unterscheidung gewinnt insbesondere in der Halbleiter- und 3C-Automatisierung an Bedeutung.

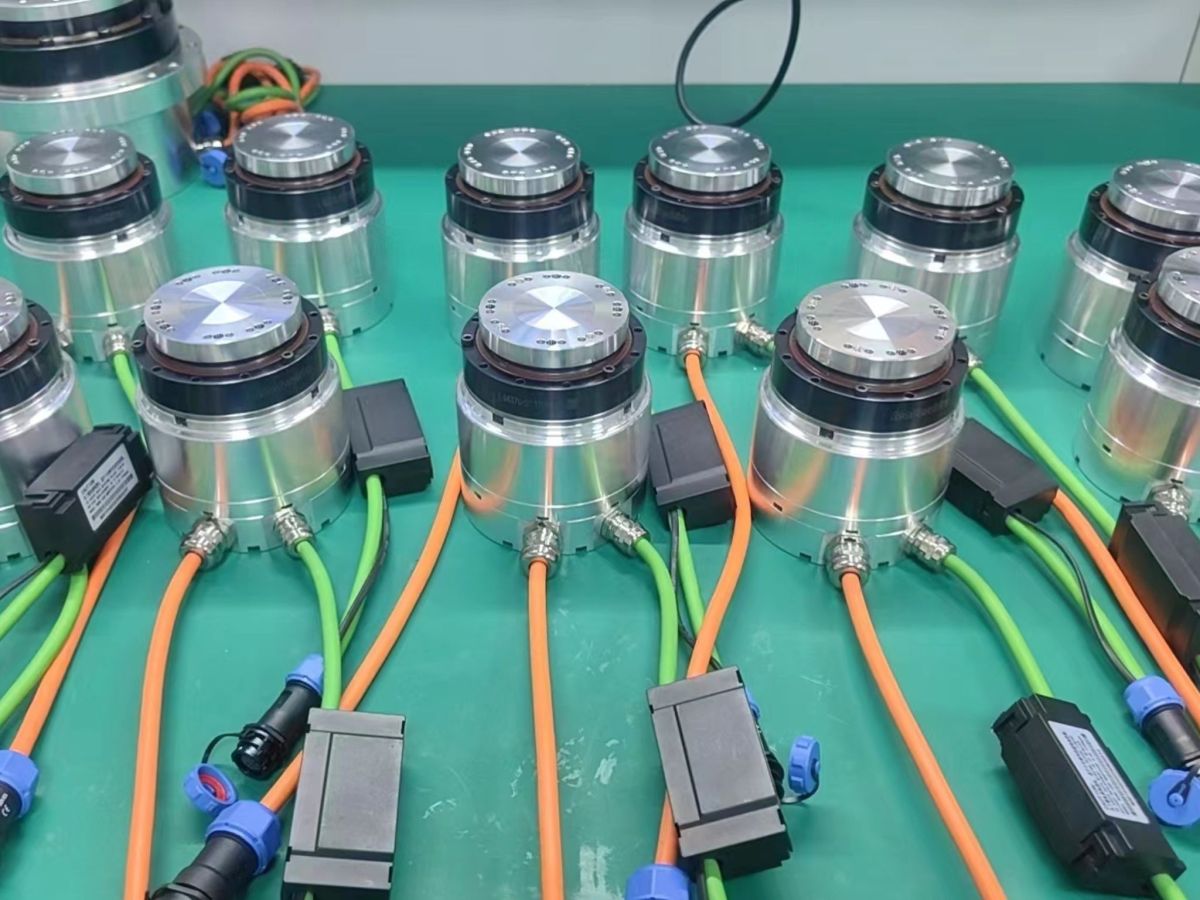

Was ist ein harmonischer Drehantrieb?

Ein Harmonic Rotary Actuator ist eine integrierte Drehbewegungseinheit, die einen Motor mit einem präzisen Mechanismus zur Reduzierung von Oberschwingungen oder Dehnungswellen kombiniert.

Die grundlegende Architektur lässt sich wie folgt vereinfachen:

Servomotor → Schwingungsdämpfungsmechanismus → Abtriebslager/Flansch → Last

Der Reduktionsmechanismus ermöglicht es einem relativ schnelllaufenden Motor, bei niedrigerer Drehzahl ein wesentlich höheres Drehmoment zu erzeugen.

Ein harmonisches Getriebe nutzt Komponenten wie einen Wellengenerator, Flexspline und Circular Spline, um hohe Untersetzungsverhältnisse in einem kompakten Gehäuse zu erreichen.

Diese Architektur ist besonders nützlich, wenn die Maschine Folgendes erfordert:

• Hohes Drehmoment

• Hohes Reduktionsverhältnis

• Kompakte Abmessungen

• Geringes Spiel

• Hohe Positioniergenauigkeit

• Hohe Torsionssteifigkeit

• Integrierter Motor und Encoder

Moderne Harmonic-Drive-Drehantriebe können Hohlwellen, Encoder, Bremsen und Abtriebslager in einer kompakten Baugruppe integrieren. Harmonic Drive bietet beispielsweise Hohlwellen-Drehantriebe an, die Präzisionsgetriebe mit bürstenlosen Servomotoren und Encoder-Rückmeldung kombinieren. Durch den Hohlraum im Inneren können Kabel, Schläuche oder andere Komponenten durch die Drehachse geführt werden.

Warum einen harmonischen Drehantrieb verwenden?

Der größte Vorteil ist die Drehmomentdichte.

Anstatt einen großen Direktantriebsmotor zu verwenden, um ein hohes Drehmoment bei niedriger Drehzahl zu erzeugen, ermöglicht der Mechanismus zur harmonischen Untersetzung dem Konstrukteur, einen kleineren Hochgeschwindigkeitsmotor zu verwenden und dessen Drehmoment mechanisch zu vervielfachen.

Dadurch kann der Gesamtdurchmesser des Aktuators bei Anwendungen mit begrenztem Bauraum deutlich reduziert werden.

Beispielsweise benötigt eine Drehpositionierachse in einem kompakten Halbleiterinspektionssystem möglicherweise ein hohes Haltemoment, aber nur eine relativ niedrige Ausgangsgeschwindigkeit.

In einer solchen Situation kann ein harmonischer Drehantrieb eine hocheffiziente Lösung darstellen.

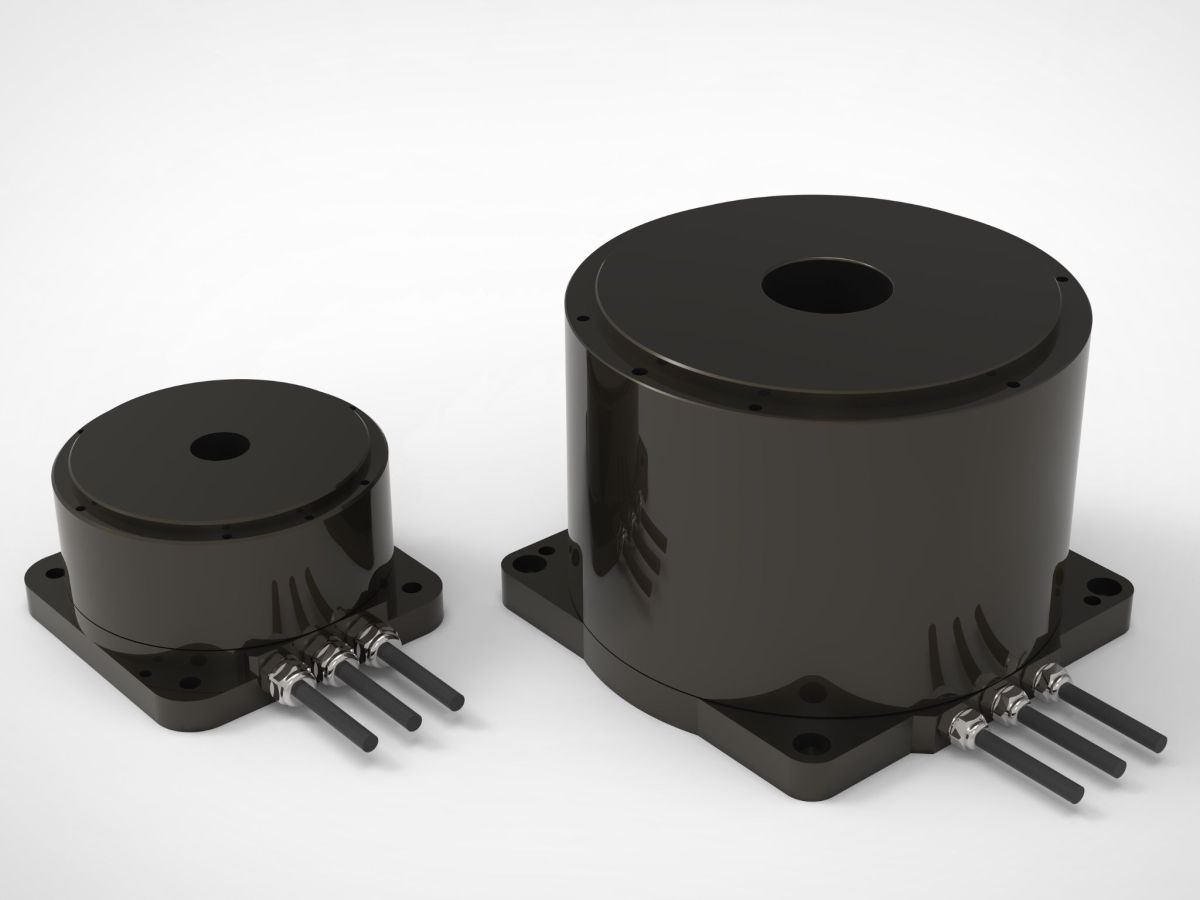

Was ist ein Direktantrieb-Drehantrieb?

Ein Direktantrieb-Drehantrieb verfolgt einen grundlegend anderen Ansatz.

Anstatt ein Untersetzungsgetriebe zwischen Motor und Last zu schalten, nutzt der Aktor einen drehmomentstarken Rotationsmotor, um die Last direkt anzutreiben.

Die grundlegende Architektur ist:

Servoantrieb → Drehmomentmotor → Last

Zwischen dem Motorrotor und der rotierenden Last befindet sich kein herkömmliches Getriebe.

Das bedeutet, dass das System das Getriebespiel eliminiert und die Anzahl der mechanischen Getriebekomponenten reduziert.

Ein Direktantrieb-Drehantrieb ist daher besonders attraktiv, wenn die Anwendung Folgendes erfordert:

• Schnelle Beschleunigung und Verzögerung

• Hohe Drehzahl

• Kurze Absetzzeit

• Hohe Wiederholgenauigkeit

• Gleichmäßige Drehung

• Häufige Indexierung

• Geringer mechanischer Übertragungsfehler

• Hohes dynamisches Ansprechverhalten

Der Direktantrieb ist besonders interessant für schnelle Drehbewegungen.

Anstatt die Motordrehzahl zu erhöhen und ein Untersetzungsverhältnis zu verwenden, ist der Motor selbst mit einem großen drehmomenterzeugenden Durchmesser und geeigneten elektromagnetischen Eigenschaften so konstruiert, dass er das erforderliche Ausgangsdrehmoment bei der erforderlichen Drehzahl erzeugt.

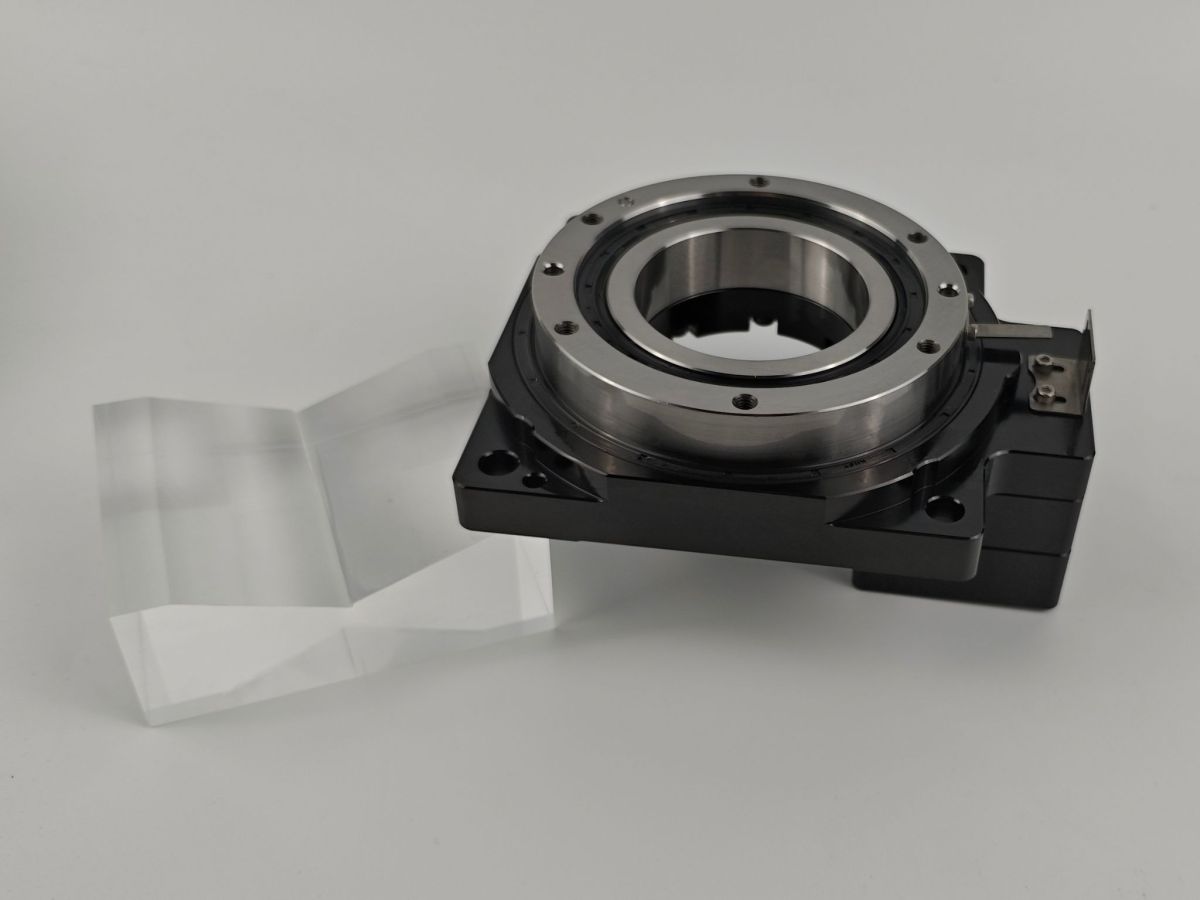

Was ist ein Hohldrehtisch?

Ein Hohldrehtisch ist eine integrierte Drehpositionierplattform, die um einen Drehtisch, eine Lagerstruktur und eine zentrale Durchgangsbohrung herum konstruiert ist.

Die typische Architektur ist:

• Motor / Antrieb → Getriebe → Drehtisch → Vorrichtung oder Werkstück

• Die genaue Übertragung kann variieren.

• Je nach Produktarchitektur kann ein Hohldrehtisch folgende Bauteile verwenden:

• Harmonic Gearing

• Planetengetriebe

• Andere Präzisionsreduktionsmechanismen

• Servomotor

• Schrittmotor

• Integriertes Lagersystem

Daher stellt der Hohldrehtisch nicht unbedingt ein völlig anderes Übertragungsprinzip dar als die Harmonic- oder Direktantriebstechnik.

Das ist ein wichtiger Unterschied.

„Hohl“ beschreibt die physikalische Konstruktion der Dreheinheit, insbesondere die zentrale Durchgangsbohrung. Es gibt jedoch nicht an sich Aufschluss darüber, ob die Drehbewegung durch ein Harmonic-Gear-Getriebe, ein Planetengetriebe oder einen Direktantrieb erzeugt wird.

Die Hohlbohrung kann in der Automatisierung äußerst wertvoll sein, da sie einen Durchgang bietet für:

• Kabel

• Pneumatikschläuche

• Vakuumleitungen

• Glasfaser

• Sensoren

• Laserstrahlen

• Mechanische Wellen

• Werkzeuge

In ähnlicher Weise werden Hohlwellen-Drehantriebe in Halbleiteranlagen eingesetzt, da Kabel und Schläuche durch die Drehachse geführt werden können.

Der wichtigste Unterschied: Wie das Drehmoment erzeugt wird

Der größte Unterschied zwischen diesen drei Lösungen liegt in ihrer Drehmomentarchitektur.

Harmonischer Drehantrieb

Der Motor erzeugt ein Drehmoment bei relativ hoher Drehzahl.

Die harmonische Übertragung dann:

Reduziert die Drehzahl → Erhöht das Drehmoment

Dadurch kann ein kompakter Motor einen hochbelasteten Drehmechanismus antreiben.

Direktantrieb-Drehantrieb

Der Motor selbst erzeugt das erforderliche Drehmoment.

Es gibt kein herkömmliches Untersetzungsgetriebe.

Das System wird wie folgt:

Motordrehmoment → Direkte Lastbewegung

Dadurch ergibt sich ein sehr kurzer mechanischer Übertragungsweg.

Hohldrehtisch

Der Hohldrehtisch ist in erster Linie eine integrierte mechanische Plattform.

Die interne Drehmomentarchitektur hängt vom jeweiligen Produkt ab.

Es kann daher einen Reduktionsmechanismus nutzen und gleichzeitig einen großen Hohlraum im Zentrum sowie ein integriertes Abtriebslager bieten.

Aus diesem Grund sollten Ingenieure nicht automatisch jeden Hohldrehtisch entweder als Harmonic-Antrieb oder als Direktantriebssystem einstufen.

Harmonischer Drehantrieb vs. Direktantrieb

Der wichtigste Vergleich besteht zwischen den beiden Aktuatorarchitekturen.

Harmonischer Drehantrieb

Ein harmonischer Drehantrieb ist im Allgemeinen dann leistungsstärker, wenn die Anwendung folgende Prioritäten setzt:

Hohes Drehmoment + kompakte Bauweise + hohes Untersetzungsverhältnis + Präzision

Der Reduktionsmechanismus bewirkt eine mechanische Drehmomentverstärkung.

Dadurch eignet es sich für:

• Robotergelenke

• Drehachsen

• Halbleiterhandhabung

• Prüfgeräte

• Wafer-Handhabungssysteme

• Kompakte Automatisierungsmodule

• Präzisionsmontageanlagen

Direktantrieb-Drehantrieb

Ein Direktantrieb-Drehantrieb wird attraktiv, wenn sich die Priorität hin zu Folgendem verschiebt:

Hohe Geschwindigkeit + hohe Beschleunigung + kurze Einschwingzeit + gleichmäßige Bewegung

Durch den Verzicht auf ein Getriebe werden die mechanischen Übertragungselemente reduziert.

Dies kann besonders wertvoll sein für:

• Hochgeschwindigkeitsindexierung

• Rotationsinspektion

• Halbleitersortierung

• Hochgeschwindigkeits-Turmsysteme

• Umgang mit elektronischen Bauteilen

• Pick-and-Place-Mechanismen

• Präzisionsdrehtische

Die Wahl hängt daher vom Bewegungsprofil der Maschine ab.

Harmonischer Drehantrieb vs. Hohldrehtisch

Diese beiden Lösungen können manchmal ähnlich erscheinen, da beide Folgendes bieten können:

Hohe Präzision + kompakte Bauweise + Hohlstruktur + Drehpositionierung

Ihr Designschwerpunkt liegt jedoch woanders.

Ein harmonischer Drehantrieb betont das Antriebs- und Drehmomenterzeugungssystem.

Ein Hohldrehtisch betont die rotierende Plattform und die mechanische Integration.

Wenn beispielsweise ein Ingenieur fragt:

„Ich benötige einen kompakten, servogesteuerten Drehantrieb mit hohem Drehmoment.“

Ein harmonischer Drehantrieb könnte der natürlichere Ausgangspunkt sein.

Wenn der Ingenieur fragt:

„Ich benötige eine Drehplattform mit einer großen Durchgangsbohrung und einen stabilen Tisch zur Montage einer Vorrichtung.“

Ein Hohldrehtisch könnte besser geeignet sein.

Diese Unterscheidung erweist sich insbesondere bei der Konstruktion von Prüfstationen, Indexierplattformen und Montagemaschinen als nützlich.

Direktantrieb-Drehaktuator vs. Hohldrehtisch

Ein Direktantriebs-Drehantrieb kann auch mit einem hohlen Kern konstruiert werden.

Daher schließen sich die Begriffe nicht notwendigerweise gegenseitig aus.

Ein Rotationssystem könnte theoretisch Folgendes kombinieren:

Direktantrieb + Hohlwelle + integrierter Drehtisch

Bei dieser Bauweise treibt der Motor direkt den Drehtisch an, während der hohle Mittelteil das Durchführen von Kabeln, Schläuchen oder optischen Komponenten durch die Achse ermöglicht.

Der entscheidende Unterschied ist daher:

Direct Drive beschreibt die Laufwerksarchitektur.

Hohl beschreibt die mechanische Struktur.

Diese Unterscheidung ist bei der Bewertung von Lieferantenspezifikationen hilfreich.

Ein als „Hohldrehtisch“ bezeichnetes Produkt kann einen Reduktionsmechanismus enthalten.

Ein als „Direktantrieb-Drehantrieb“ bezeichnetes Produkt kann auch eine Hohlbohrung aufweisen.

Der Ingenieur sollte daher die tatsächliche interne Architektur untersuchen, anstatt ein Produkt nur anhand der Terminologie auszuwählen.

Welche Lösung bietet die höchste Präzision?

Es gibt keinen eindeutigen Gewinner.

Die Positioniergenauigkeit hängt vom gesamten Bewegungssystem ab:

Motor + Getriebe + Encoder + Lager + Struktur + Steuerung + Kalibrierung

Ein Harmonic-Rotationsaktuator kann eine hohe Positioniergenauigkeit erreichen, da die Präzisions-Harmonic-Getriebetechnik ein spielfreies Getriebe und ein hohes Untersetzungsverhältnis ermöglicht.

Ein Direktantrieb-Drehantrieb ermöglicht eine hohe Positioniergenauigkeit, da die Last direkt mit dem Motor verbunden ist und kein herkömmlicher Getriebeübertragungsfehler auftritt.

Ein Hohlrundtisch kann ebenfalls eine hohe Präzision bieten, wenn sein internes Getriebe, seine Lagerkonstruktion und sein Encodersystem entsprechend ausgelegt sind.

Daher ist ein Vergleich von „Harmonischem Antrieb vs. Direktantrieb“ allein anhand der nominalen Encoderauflösung nicht ausreichend.

Ingenieure sollten Folgendes bewerten:

• Absolute Positionsgenauigkeit

• Wiederholbarkeit

• Gegenreaktion

• Übertragungsfehler

• Lagerrundlauf

• Genauigkeit des Encoders

• Thermische Drift

• Strukturelle Steifigkeit

• Servo-Abstimmung

Welches ist schneller?

Bei schnellen Drehbewegungen bieten Direktantriebs-Drehantriebe im Allgemeinen einen großen Vorteil, da kein Untersetzungsgetriebe die Ausgangsdrehzahl begrenzt.

Ein harmonischer Stellantrieb ist auf Reduzierung optimiert.

Die Ausgangsdrehzahl ist daher typischerweise viel niedriger als die Motordrehzahl.

Dadurch eignen sich Harmonic-Aktuatoren hervorragend für Drehbewegungen mit hohem Drehmoment und niedriger Drehzahl, sind aber weniger geeignet für kontinuierliche Rotationen mit extrem hoher Drehzahl.

Ein Direktantrieb-Drehantrieb kann bei wesentlich höheren Drehzahlen arbeiten, wenn die Auslegung von Motor, Lager und Wärmeableitung dies zulässt.

Aus diesem Grund wird die Direktantriebstechnologie häufig für Folgendes in Betracht gezogen:

• Hochgeschwindigkeits-Revolverindexierung

• Rotationsinspektion

• Halbleiterhandhabung

• Hochgeschwindigkeits-Prüfgeräte

Die Geschwindigkeit muss jedoch immer zusammen mit Drehmoment und Trägheit bewertet werden.

Ein Motor, der hohe Drehzahlen erreichen kann, ist möglicherweise dennoch ungeeignet, wenn die Lastträgheit zu hoch ist oder das erforderliche Beschleunigungsdrehmoment die maximale Leistungsfähigkeit des Motors übersteigt.

Welches hat die bessere Drehmomentdichte?

Bei kompakten Anwendungen mit hohem Drehmoment kann ein Harmonic-Rotationsaktuator eine ausgezeichnete Drehmomentdichte bieten, da der Untersetzungsmechanismus das Motordrehmoment vervielfacht.

Ein Direktantriebs-Drehaktuator muss das Ausgangsdrehmoment direkt erzeugen.

Dies erfordert im Allgemeinen einen größeren Motordurchmesser oder mehr aktives Magnetmaterial, um das gleiche Drehmoment bei niedriger Drehzahl zu erzielen.

Daher:

Hohes Drehmoment bei kompakten Abmessungen → Harmonischer Drehantrieb

Hohe Drehzahl und direkte Laststeuerung → Direktantrieb-Drehantrieb

Dies ist einer der wichtigsten Kompromisse im Ingenieurwesen.

Welche Rotationslösung eignet sich besser für Halbleiteranlagen?

Halbleiteranlagen stellen ungewöhnlich hohe Anforderungen an die Beweglichkeit.

Maschinen benötigen möglicherweise:

• Hohe Positionierungsgenauigkeit

• Kurze Zykluszeiten

• Hohe Wiederholgenauigkeit

• Kompakte Installation

• Saubere Kabelführung

• Geringe Vibrationen

• Stabile thermische Leistung

• Hohe Zuverlässigkeit

Alle drei Architekturen können verwendet werden, aber unterschiedliche Maschinenfunktionen begünstigen unterschiedliche Lösungen.

Waferhandhabung

Ein harmonischer Drehantrieb kann dann attraktiv sein, wenn der Roboter oder der Handhabungsmechanismus kompakte Abmessungen und ein hohes Ausgangsdrehmoment erfordert.

Die Hohlversion vereinfacht zudem die Kabel- und Pneumatikverlegung.

Hohlwellenaktuatoren werden insbesondere in Halbleiteranwendungen eingesetzt, bei denen Leitungen und Schläuche durch die Drehachse geführt werden müssen.

Hochgeschwindigkeitsinspektion

Ein Direktantrieb-Drehantrieb ist dann attraktiv, wenn schnelle Beschleunigung, gleichmäßige Rotation und kurze Einschwingzeit wichtiger sind als die mechanische Drehmomentverstärkung.

Indexierung und Vorrichtungspositionierung

Ein Hohldrehtisch ist oft eine praktische Wahl, wenn die Maschine Folgendes benötigt:

• Eine starre Drehplattform

• Direkte Leuchtenmontage

• Große zentrale Öffnung

• Kompakte Installation

• Wiederholbare Indizierung

Diese Architektur kann die mechanische Konstruktion von Inspektions- und Montagestationen vereinfachen.

Welche Lösung eignet sich besser für die 3C-Automatisierung?

Die 3C-Fertigung umfasst Produkte wie:

• Smartphones

• Tabletten

• Laptops

• Tragbare Elektronik

• Kameramodule

• Steckverbinder

• Elektronische Bauteile

Diese Maschinen erfordern oft eine kompakte, schnelle und hochgradig wiederholbare Drehbewegung.

Kameramodulbaugruppe

Ein Direktantrieb-Drehantrieb ermöglicht eine gleichmäßige, programmierbare Rotation zur Ausrichtung und Inspektion.

Steckverbinderbaugruppe

Ein Hohlrundtisch kann eine kompakte Indexierplattform für Vorrichtungen und mehrere Montagestationen bieten.

Präzisionskomponentenausrichtung

Ein Harmonic-Rotationsaktuator kann ein hohes Drehmoment und eine präzise Winkelpositionierung gewährleisten, wenn die Drehlast relativ hoch ist oder der verfügbare Installationsraum begrenzt ist.

Rückschlag und Übertragungsfehler

Das Umkehrspiel ist einer der wichtigsten Parameter bei präzisen Drehbewegungen.

Bei einem herkömmlichen Getriebe kann es zu Spiel zwischen Eingang und Ausgang kommen.

Ein Präzisions-Harmonischer-Drehantrieb kann je nach Mechanismus und Produkt mit extrem geringem oder gar keinem Spiel konstruiert werden.

Ein Direktantrieb-Drehantrieb verfügt über kein herkömmliches Untersetzungsgetriebe, daher ist das Getriebespiel kein Bestandteil der Antriebskette.

Dies bedeutet jedoch nicht, dass das Gesamtsystem völlig fehlerfrei ist.

Lagerspiel, Strukturverformung, Encoderinstallation und lastbedingte Durchbiegung können die Positionierung weiterhin beeinflussen.

Bei einem Hohldrehtisch hängt das Zahnflankenspiel in erster Linie von der internen Getriebekonstruktion ab.

Deshalb sollten Ingenieure beim Vergleich von Produkten folgende Fragen stellen:

Wie groß ist das tatsächliche Spiel auf der Ausgangsseite bzw. der Übertragungsfehler?

anstatt anzunehmen, dass „hohl“ automatisch geringes Spiel bedeutet.

Tragfähigkeit und Lagerkonstruktion

Das Abtriebslager wird bei der Auswahl von Drehantrieben oft übersehen.

Eine Drehbewegungseinheit muss nicht nur ein Drehmoment erzeugen.

Es muss außerdem Folgendes unterstützen:

• Radiallast

• Axiallast

• Momentenlast

• Trägheit der rotierenden Vorrichtung

• Äußere mechanische Kräfte

Integrierte Kreuzrollenlager werden häufig in Präzisionsdrehantrieben eingesetzt, da sie Lasten direkt am Ausgang aufnehmen können.

Zum Beispiel kombiniert der FHA Mini von Harmonic Drive ein Harmonic-Getriebe, einen Servomotor, einen Encoder und ein großes Kreuzrollenlager, sodass Lasten direkt am Aktor montiert werden können.

Diese Art der Integration kann die Konstruktion von Maschinen erheblich vereinfachen.

Bei einem Hohldrehtisch ist die Tragfähigkeit noch wichtiger, da der Tisch selbst oft die Vorrichtung und das Werkstück trägt.

Warum ist die Größe der Hohlbohrung in der Automatisierungstechnik wichtig?

Der hohle Kern ist mehr als nur eine praktische Funktion.

Bei kompakten Automatisierungsanlagen ist der Drehpunkt oft der schwierigste Bereich für die Verlegung von Kabeln und pneumatischen Leitungen.

Eine ausreichend große Hohlbohrung ermöglicht Folgendes:

• Stromkabel

• Encoderkabel

• Ethernet-/EtherCAT-Kabel

• Vakuumröhre

• Pneumatikrohr

• Glasfaserkabel

• Laserstrahl

durch den Drehpunkt hindurchgehen.

Dadurch lassen sich Kabelbiegungen und externe Kabelschlaufen reduzieren.

Hohlwellenaktuatoren eignen sich besonders für Anwendungen, bei denen Kabel, Schläuche und optische Pfade durch die Rotationsachse verlaufen.

Bei Halbleiteranlagen kann dies besonders wertvoll sein, da die Maschinenanordnung oft extrem kompakt ist.

Kontinuierliche Rotation vs. Indexierbewegung

Ein weiterer wichtiger Auswahlfaktor ist das Bewegungsmuster.

Kontinuierliche Rotation

Wenn die Last sich kontinuierlich mit relativ hoher Geschwindigkeit drehen muss, ist ein Direktantrieb-Drehantrieb oft eine gute Wahl.

Typische Anwendungsgebiete sind:

• Rotationsinspektion

• Scannen

• Optische Systeme

• Hochgeschwindigkeitsverarbeitung

• Kontinuierliche Indexierungsmechanismen

Wiederholte Indizierung

Wenn sich die Maschine wiederholt bewegt:

0° → 30° → 60° → 90° → Stopp

Die Auswahl sollte sich dann auf Folgendes konzentrieren:

• Maximales Drehmoment

• Beschleunigung

• Absetzzeit

• Wiederholbarkeit

• Lastträgheit

Ein Direktantrieb-Drehantrieb kann eine hervorragende dynamische Leistung bieten.

Ein harmonischer Drehantrieb kann ein hohes Drehmoment und eine stabile Positionierung gewährleisten.

Ein Hohlrundtisch kann eine hochintegrierte Indexierplattform bieten.

Die richtige Lösung hängt vom vollständigen Bewegungsprofil ab.

Das Bewegungsprofil ist wichtiger als die Nenngeschwindigkeit.

Ein häufiger Fehler ist die Auswahl eines Drehantriebs ausschließlich anhand seiner maximalen Drehzahl.

Für Automatisierungsanlagen ist die sinnvollere Frage:

Wie schnell kann der Aktor die tatsächliche Last von einer Position in eine andere bewegen und sich innerhalb der geforderten Genauigkeit einpendeln?

Für ein Indexierungssystem:

Zykluszeit = Beschleunigung + Bewegung + Verzögerung + Absenkung

Ein Drehantrieb mit extrem hoher Nenndrehzahl kann dennoch einen geringen Maschinendurchsatz erzielen, wenn er eine lange Einschwingzeit benötigt.

Umgekehrt kann ein langsam laufender Harmonic-Stellantrieb ideal sein, wenn der erforderliche Indexierwinkel klein ist und die Maschine ein hohes Drehmoment und kompakte Abmessungen priorisiert.

Auswahlmöglichkeit zwischen Harmonic-Drehantrieb, Direktantrieb-Drehantrieb und Hohldrehtisch

Der Auswahlprozess lässt sich auf einige wenige Fragen vereinfachen.

Frage 1 — Benötigen Sie ein hohes Drehmoment bei niedriger Ausgangsdrehzahl?

Falls ja, beginnen Sie mit:

Harmonischer Drehantrieb

Der Reduktionsmechanismus ermöglicht eine Drehmomentverstärkung bei gleichzeitig kompakter Bauform.

Frage 2 — Benötigen Sie eine hohe Rotationsgeschwindigkeit und eine schnelle Beschleunigung?

Falls ja, sollten Sie Folgendes bedenken:

Direktantrieb-Drehantrieb

Der Direktantrieb macht die herkömmliche Untersetzungsstufe überflüssig und ermöglicht ein hervorragendes dynamisches Ansprechverhalten.

Frage 3 — Benötigen Sie eine große Hohlkammer und eine direkte Befestigungsmontage?

Falls ja, sollten Sie Folgendes bedenken:

Hohldrehtisch

Die integrierte Tischkonstruktion vereinfacht die Montage und bietet eine stabile Plattform für die Last.

Frage 4 — Benötigen Sie Kabel oder Schläuche durch die Rotationsachse?

Dann priorisieren:

Hohlwellen-/Hohlrotationsarchitektur

Die Hohlstruktur kann mit verschiedenen Antriebstechnologien kombiniert werden.

Frage 5 – Ist der Platzbedarf der Maschine extrem gering?

Halten:

Harmonischer Drehantrieb

oder

Kompakter Hohldrehtisch

abhängig von Drehmoment und Plattformanforderungen.

Frage 6 – Ist die Zykluszeit der Hauptfaktor, der die Einschränkungen verursacht?

Halten:

Direktantrieb-Drehantrieb

insbesondere wenn die Maschine eine schnelle Beschleunigung, Verzögerung und kurze Einschwingzeit erfordert.

Eine praktische Auswahlmatrix

Diese Tabelle sollte als Ausgangspunkt und nicht als Ersatz für eine detaillierte Motordimensionierung verwendet werden.

Lassen sich diese drei Technologien kombinieren?

Ja.

Dies ist ein wichtiger Punkt für Ingenieure.

Die drei Begriffe beschreiben unterschiedliche Aspekte von Drehbewegungssystemen.

Ein Drehmodul kann beispielsweise so aussehen:

Hohl + Harmonisch + Servo

oder:

Hohl + Direktantrieb + Servo

oder:

Hohldrehtisch + Planetengetriebe + Servomotor

Daher sollten „Harmonischer Drehantrieb“, „Direktantrieb-Drehantrieb“ und „Hohldrehtisch“ nicht immer als drei völlig voneinander getrennte Produktkategorien betrachtet werden.

Stattdessen repräsentieren sie unterschiedliche Designentscheidungen:

• Übertragungstechnik

• Antriebstechnologie

• Mechanische Integration

Ein Maschinenkonstrukteur kann diese Technologien je nach Anwendung kombinieren.

Warum die integrierte Drehbewegungssteuerung immer wichtiger wird?

Moderne Automatisierungsanlagen werden immer kleiner, fordern aber gleichzeitig einen höheren Durchsatz und eine höhere Präzision.

Statt zusammenzubauen:

Motor + Getriebe + Kupplung + Lager + Encoder + Drehscheibe

Maschinenbauer bevorzugen zunehmend integrierte Drehantriebseinheiten.

Ein integrierter Aktor kann die Anzahl der mechanischen Schnittstellen reduzieren und die Installation vereinfachen.

Ein harmonischer Drehantrieb kann Folgendes integrieren:

Servomotor + Harmonic-Drive-Getriebe + Encoder + Lager + Bremse

Ein direkt angetriebener Drehantrieb kann Folgendes integrieren:

Drehmomentmotor + Encoder + Lager + Gehäuse

Ein hohler Drehtisch kann Folgendes integrieren:

Drehtisch + Lager + Getriebe + Motorschnittstelle + Hohlbohrung

Durch diese Integration können Entwicklungszeiten verkürzt und potenzielle Fehlerquellen reduziert werden.

Die Zukunft der Drehbewegungssteuerung in der 3C- und Halbleiterautomatisierung

Die Nachfrage nach Drehbewegungssteuerung dürfte weiter steigen, da sich Halbleiter- und 3C-Anlagen in Richtung folgender Technologien entwickeln:

• Kleinere Komponenten

• Höherer UPH

• Höhere Positioniergenauigkeit

• Kompaktere Maschinenlayouts

• Stärkere Automatisierung

• Flexible Produktion

Die nächste Generation von Rotationssystemen wird zunehmend Folgendes kombinieren:

• Hochauflösende Absolutwertgeber

• Servoantriebe

• EtherCAT-Kommunikation

• Erweiterte Bewegungssteuerung

• Schwingungsdämpfung

• Thermische Kompensation

• Online-Kalibrierung

• Integrierte Lager

• Kabelführung für Hohlachsen

• Kompakte Aktuatorstrukturen

Das Ziel besteht nicht einfach darin, eine Last zu drehen.

Das Ziel ist Folgendes zu erreichen:

Schnelle Bewegung + Präzise Positionierung + Stabiler Betrieb + Kompakte Integration

Aus diesem Grund werden Harmonic-Drehantriebe, Direktantrieb-Drehantriebe und Hohldrehtische auch weiterhin unterschiedliche, aber sich ergänzende Rollen in der modernen Drehbewegungssteuerung spielen.

Häufig gestellte Fragen zu Harmonic-Drehantrieben, Direktantrieb-Drehantrieben und Hohldrehtischen

Worin besteht der Unterschied zwischen einem Harmonic-Rotationsaktuator und einem Direktantriebs-Rotationsaktuator?

Ein Harmonic-Rotationsantrieb nutzt ein präzises Untersetzungsgetriebe, um das Ausgangsdrehmoment zu erhöhen und die Ausgangsdrehzahl zu reduzieren. Ein Direktantriebs-Rotationsantrieb verwendet einen Drehmomentmotor, um die Last direkt anzutreiben, ohne ein herkömmliches Untersetzungsgetriebe.

Ist ein Direktantriebs-Drehantrieb genauer als ein harmonischer Drehantrieb?

Nicht unbedingt.

Beide können bei entsprechender Konstruktion eine hohe Positioniergenauigkeit erreichen.

Der Direktantrieb eliminiert Getriebeübertragungsfehler, während Harmonic-Aktuatoren für eine hohe Untersetzung, geringes Zahnflankenspiel und eine kompakte, drehmomentstarke Kraftübertragung sorgen.

Die endgültige Genauigkeit hängt vom Motor, dem Encoder, dem Lager, der mechanischen Struktur, dem Controller und der Kalibrierung ab.

Ist ein Hohldrehtisch dasselbe wie ein Hohldrehantrieb?

Nicht ganz.

Bei einem Hohldrehtisch liegt der Fokus üblicherweise auf der integrierten Drehplattform und der zentralen Durchgangsbohrung, während bei einem Hohldrehantrieb die gesamte angetriebene Drehbewegungseinheit im Vordergrund steht.

Bei manchen Produkten können sich die beiden Begriffe überschneiden.

Kann ein Harmonic-Rotationsaktuator eine Hohlwelle haben?

Ja.

Es sind Hohlwellen-Harmonik-Drehantriebe erhältlich, die Kabel, Schläuche und andere Komponenten durch den Drehpunkt führen können.

Kann ein Direktantriebs-Drehantrieb eine Hohlbohrung haben?

Ja.

Ein direkt angetriebener Drehantrieb kann mit einer Hohlwelle oder einem Hohlrotor konstruiert werden, wenn die Anwendung eine durchgehende Kabelführung, pneumatische Leitungen oder optische Pfade erfordert.

Welches ist besser für Halbleiteranlagen?

Das hängt von den Bewegungsanforderungen ab.

Ein Harmonic-Rotationsaktuator ist attraktiv für kompakte, hochpräzise Achsen mit hohem Drehmoment und Wafer-Handhabungsmechanismen.

Ein Direktantrieb-Drehantrieb ist attraktiv für schnelle Drehbewegungen, schnelles Indexieren und kurze Einschwingzeiten.

Ein Hohlrundtisch eignet sich hervorragend für Inspektions-, Montage- und Indexierstationen, die eine starre Drehplattform und eine große mittige Öffnung erfordern.

Welches eignet sich besser für die 3C-Automatisierung?

Für kompakte Drehachsen mit hohem Drehmoment kann ein Harmonic-Rotationsaktuator eine gute Wahl sein.

Für schnelle Drehbewegungen und rasches Indexieren ist ein Direktantrieb-Drehantrieb attraktiv.

Bei vorrichtungsbasierten Indexier- und Inspektionsplattformen kann ein Hohlrundtisch die Maschinenstruktur vereinfachen.

Wie wähle ich die richtige Lösung zur Steuerung von Drehbewegungen aus?

Beginnen wir mit den eigentlichen Bewegungsanforderungen:

Last → Trägheit → Geschwindigkeit → Beschleunigung → Drehmoment → Indexierwinkel → Genauigkeit → Wiederholgenauigkeit → Hohlbohrung → Einschaltdauer → Einbauraum

Wählen Sie anschließend die passende Rotationsarchitektur.

Fazit: Wählen Sie die Rotary-Architektur, nicht nur den Produktnamen.

Harmonische Drehantriebe, Direktantriebe und Hohldrehtische ermöglichen zwar alle eine präzise Drehbewegung, lösen aber unterschiedliche technische Probleme.

Wählen Sie einen Harmonic-Rotationsantrieb, wenn kompakte Abmessungen, hohes Drehmoment, hohes Untersetzungsverhältnis und Präzision die wichtigsten Anforderungen sind.

Wählen Sie einen Direktantrieb-Drehantrieb, wenn hohe Geschwindigkeit, schnelle Beschleunigung, gleichmäßige Bewegung und kurze Einschwingzeit wichtiger sind.

Wählen Sie einen Hohlrundtisch, wenn die Maschine eine integrierte Drehpositionierplattform, eine starre Lastaufnahme, eine Vorrichtungsbefestigung und eine große zentrale Durchgangsbohrung benötigt.

Für fortschrittliche 3C-Automatisierung, Halbleiteranlagen und präzise Drehbewegungssteuerung ist die beste Lösung nicht unbedingt diejenige mit dem höchsten Drehmoment, der höchsten Geschwindigkeit oder der höchsten Encoderauflösung.

Die richtige Lösung ist diejenige, die zum gesamten Bewegungsprofil und zur mechanischen Architektur passt.

Die Reduzierung von Oberschwingungen optimiert das Drehmoment.

Der Direktantrieb optimiert das dynamische Ansprechverhalten.

Die Integration von Hohlrotoren optimiert das Maschinenlayout und die Zugänglichkeit der Rotationsachsen.

Das Verständnis dieser Unterschiede ermöglicht es Maschinenbauern, eine Drehbewegungslösung auszuwählen, die das richtige Gleichgewicht zwischen Geschwindigkeit, Präzision, Drehmoment, Steifigkeit, Integration und Kosten bietet.
