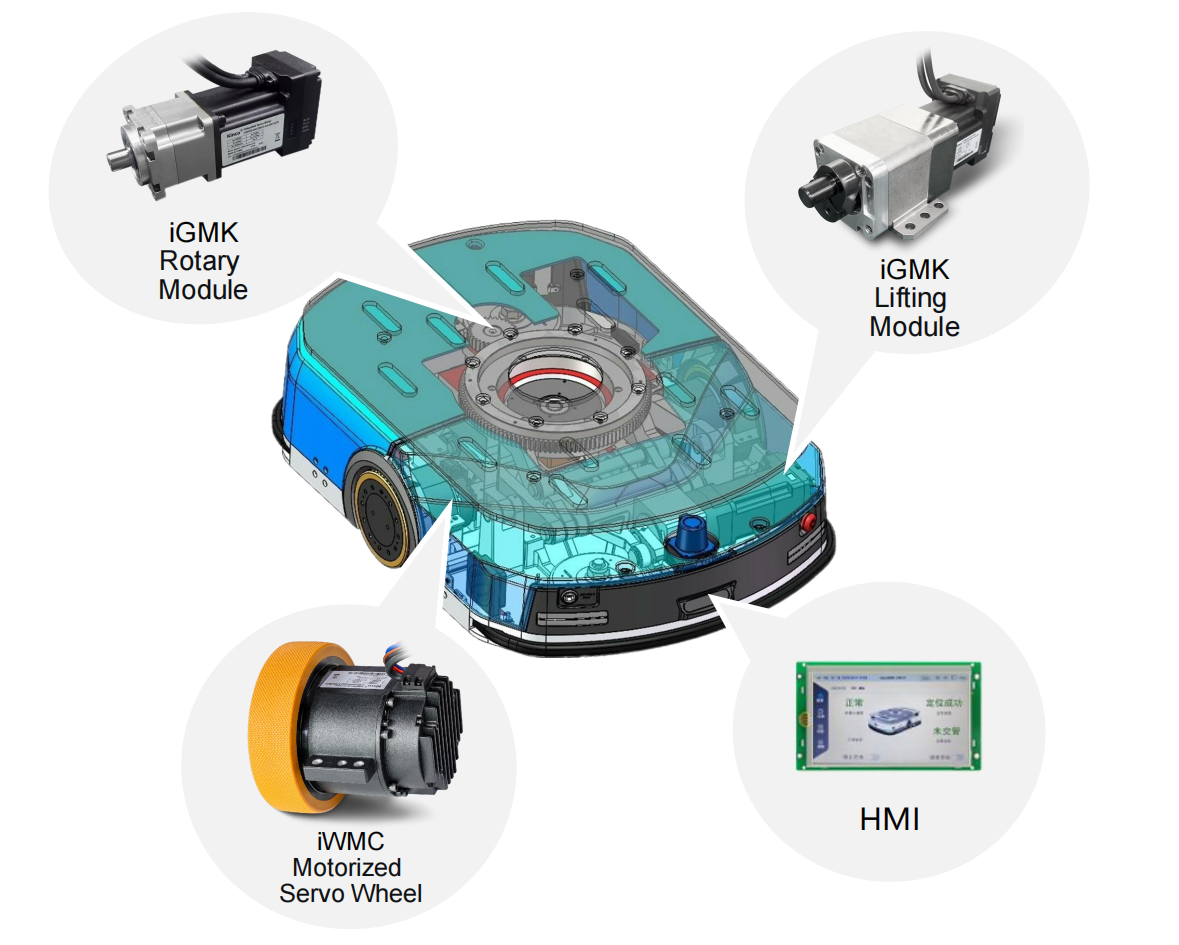

50kg-2T AMRs 50kg-2T AMRs Motion-Control-Modulsystem-Lösungen

Der HONPINE HAU Harmonic-Gelenkantrieb wurde für Robotikanwendungen entwickelt, die eine hohe Positioniergenauigkeit, eine hohe Überlastfähigkeit und eine große Hohlwellenausführung erfordern. Im Vergleich zum HONPINE HAG Harmonic-Gelenkantrieb verzichtet der HAU auf die Drehmomentsensorkonfiguration und ist dadurch eine kompaktere Lösung für Anwendungen, bei denen keine Drehmomenterfassung erforderlich ist.
Der HAU Harmonic-Gelenkantrieb eignet sich besonders für hochpräzise humanoide Roboter, Spezialroboter und Roboterarme. Durch die Kombination aus hoher Positioniergenauigkeit, Überlastleistung in Industriequalität und großem Hohldurchmesser ist der HAU darauf ausgelegt, Robotern auch in anspruchsvollen Anwendungen stabile und präzise Bewegungen zu ermöglichen.

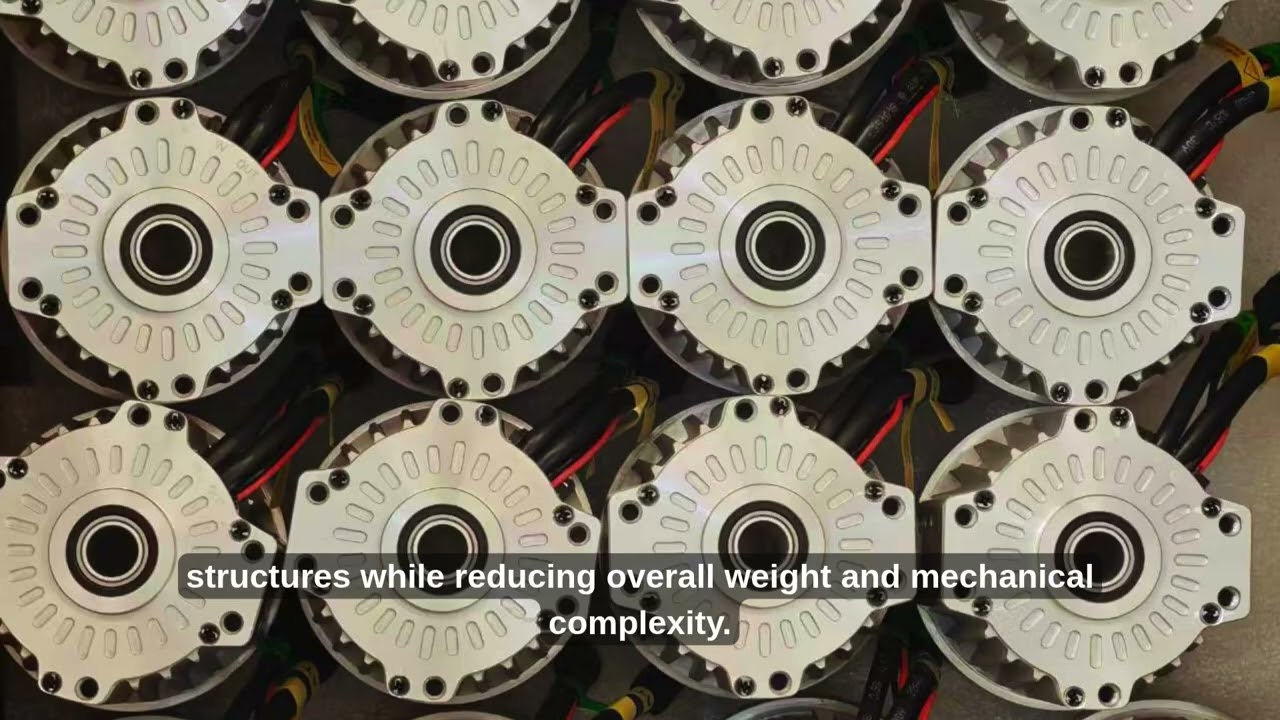

HONPINEs schwere explosionsgeschützte planetarische Gelenkantriebe sind offiziell in die Serienproduktion gegangen. Diese Gelenkserie wurde erfolgreich in mehrere Plattformen für vierbeinige Roboter (Roboterhunde) integriert und in gefährlichen Umgebungen wie petrochemischen Anlagen, Erdgas-Inspektionsstandorten und Rettungseinsätzen eingesetzt – Bereiche, die zuvor stark auf manuelle Arbeit oder importierte Komponenten angewiesen waren.
Unterstützung bei anwendungsspezifischer Integration: Kundenspezifische mechanische Strukturen und Steuerungsparameter, abgestimmt auf unterschiedliche Roboterkonfigurationen und Missionsanforderungen.
Unterstützung bei der explosionsgeschützten Zertifizierung: Begleitung während des gesamten Zertifizierungsprozesses, um Kunden zu helfen, häufige Konstruktionsfehler zu vermeiden und die Konformität zu beschleunigen.
Schneller technischer Support: Technische Servicezentren in den wichtigsten Industriegebieten landesweit, mit Vor-Ort-Reaktionszeit innerhalb von 48 Stunden.

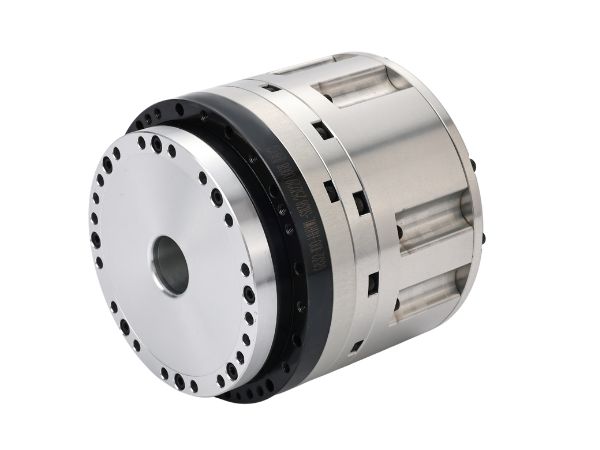

Der HAG Robotic Harmonic Gear Motor ist ein Roboter-Gelenkaktuator, der speziell für Robotikanwendungen entwickelt wurde. Der integrierte Treiber ist an der Basis des Getriebemotors integriert und mit hochpräzisen Encodern ausgestattet—20-Bit-Auflösung auf der Hochgeschwindigkeitsseite und 19-Bit auf der Abtriebsseite—wodurch eine vollständige Regelung im geschlossenen Regelkreis ermöglicht wird. Optionale STO- und Bremsfunktionen sind verfügbar, um einen sichereren Betrieb der Ausrüstung zu gewährleisten.

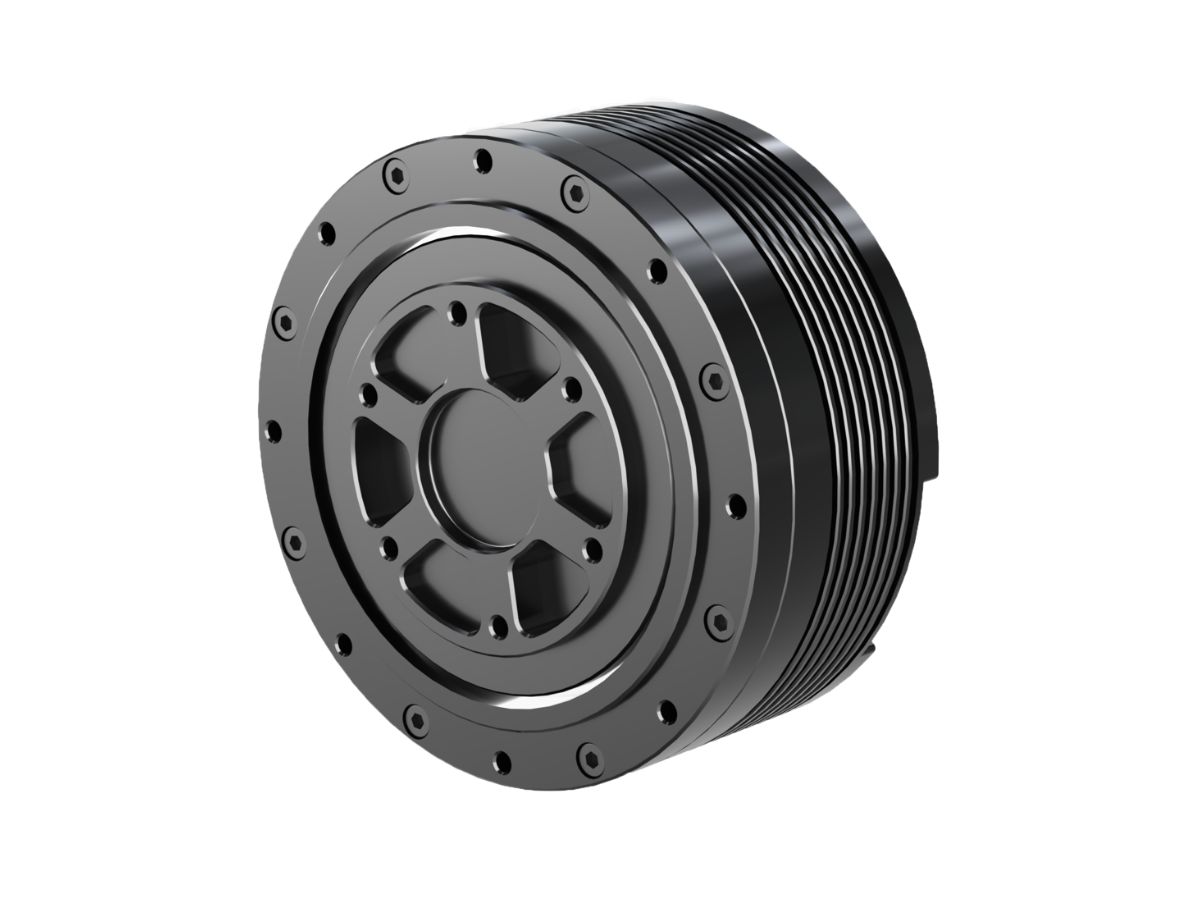

Die Planeten-Gelenkmodule der HONPINE PA Serie verfügen über drei exklusive Erfindungspatente und sieben Gebrauchsmusterpatente. Mit einem ausgeklügelten Strukturdesign liefern sie die höchste Drehmomentabgabe unter Produkten derselben Klasse und bieten eine leistungsstarke und stabile Performance.
HONPINE bietet umfangreiche Produktressourcen und technischen Support, wodurch eine schnelle Implementierung in verschiedenen Anwendungsszenarien ermöglicht wird, während der Zeit-, Arbeits- und Kostenaufwand in der Projektvoruntersuchungsphase erheblich reduziert wird.
Die Module übernehmen ein gemeinsames Eingangs-/Ausgangsdesign für Leistung und Signal, wodurch die Verbindung zwischen Antriebseinheiten erheblich vereinfacht wird. In Kombination mit einer hohlen Durchgangsverdrahtungsstruktur werden Anwendung und Integration der Antriebseinheiten komfortabler und effizienter.

Das TCHL-Harmonic-Gelenkmodul ist ein Harmonic-Gelenkmodul, das einen Drehmomentsensor direkt in das Harmonic-Drive-Getriebe integriert. Der Drehmomentsensor ermöglicht die präzise Messung des Betriebszustands des Antriebssystems und der erforderlichen Drehmomentwerte, wodurch eine genaue Lasterkennung des Aktuators möglich wird. Dies trägt zur Vermeidung von Überlastung bei und ermöglicht eine sicherere Mensch-Roboter-Interaktion.
Das Modul verfügt über vollständig integrierte Kabel und Steckverbinder, die schnelle und präzise Komponentenverbindungen ermöglichen und durch ein hochintegriertes Design eine sichere, reaktionsschnelle Bewegungssteuerung gewährleisten.

Die HAT Hohl- und Standard-Harmonic-Servo-Drehaktuatoren unterstützen Harmonic Drives der Modelle 11, 14, 17, 20, 25, 32, 40, 50, und 58, mit Nenndrehmomenten von 4 N·m bis 1200 N·m und Außendurchmessern von 62 mm bis 220 mm.Sie verfügen über Absolutwertgeber mit mehreren Umdrehungen mit Tamagawa-Protokoll:Single-turn 17-bit, multi-turn 16-bit, oder Single-turn 23-bit, multi-turn 16-bit.Kundenspezifische Dual-Encoder-Konfigurationen sind ebenfalls verfügbar. Die Harmonic-Aktuatoren können direkt über die Endfläche montiert werden und sind damit ideal für Leichtbau- oder platzbeschränkte Anwendungen.

Das T-Typ-Harmonic-Joint-Modul ist eine hochintegrierte Roboter-Gelenkeinheit, die ein Harmonic-Drive-Getriebe, einen Torquemotor, Präzisionssensoren, eine Bremse und einen Treiber kombiniert. Es wird als „T-Typ“ bezeichnet, weil der Ausgangsflansch senkrecht zur Motorwelle steht und eine T-förmige Anordnung bildet, die ideal für rotierende Robotergelenke ist.
Das Modul wurde für kollaborative Roboter entwickelt und vereinfacht die Entwicklung, indem es die wichtigsten Komponenten in einer kompakten Plug-and-Play-Einheit integriert. Dies verkürzt den Entwicklungszyklus erheblich, senkt die Kosten und macht den Bau eines Roboterarms fast so einfach wie das Zusammensetzen von LEGO-Steinen. Seine hohe Integration verbessert zudem die Wartungseffizienz und erweitert die Einsatzmöglichkeiten der Roboterarmtechnologie.

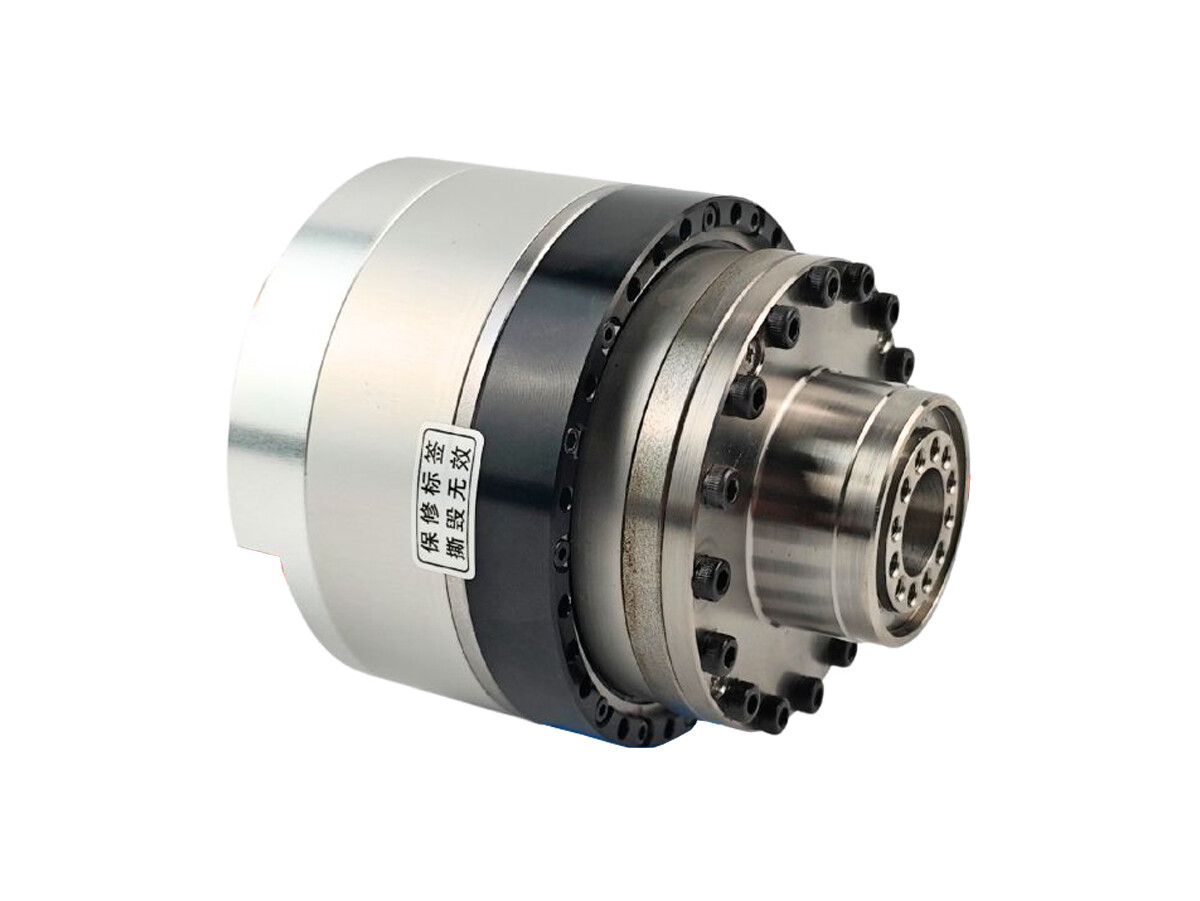

Das Gelenkmodul erreicht ein hochgradig optimiertes Volumen und Gewicht durch vollständig integrierte Komponenten, darunter Harmonic-Drive-Getriebe, rahmenloser Drehmomentmotor, Bremse, Encoder und Treiber, und ermöglicht dadurch eine präzise Motion Control mit größerer Drehmomentabgabe, höherer Genauigkeit, kompakterer Größe und geringerem Gewicht. Wir bieten auch kundenspezifische Lösungen an, um spezifische Anforderungen für personalisierte Anwendungen und besondere Betriebsumgebungen zu erfüllen, wobei die gängigsten Anpassungen wasserdichte Versionen (beständig gegen Wasserspritzer, Sprühwasser oder Unterwassereinsatz bis zu 1 meter Tiefe) und Anpassungen für niedrige Temperaturen sind. Dieses wasserdichte Gelenkmodul wurde speziell für Spezialroboter entwickelt, die unter Wasser arbeiten, und als verbesserte Version unseres Standard-Gelenkmoduls mit gezielten Verbesserungen entwickelt, um die Herausforderungen der Abdichtung bei Robotergelenken zu bewältigen.

Der Großloch-Drehaktuator integriert typischerweise einen rahmenlosen Drehmomentmotor mit Innenrotor mit Komponenten wie einem Harmonic-Drive-Getriebe, einem Absolutwertgeber und einer kundenspezifischen Großloch-Harmonic-Drive-Einheit, um eine vollständige Drehaktuator-Baugruppe zu bilden. Seine Steuereinheit (Antriebssystem) ist in der Regel extern montiert und ermöglicht eine hochpräzise Motion Control für angeschlossene Geräte. Im Vergleich zu Standard-Drehaktuatoren verfügt diese Serie über einen größeren Hohlwellendurchmesser, der die Durchführung von Leitspindeln, Kabeln und anderen Komponenten ermöglicht. Sie ist für Anwendungen ausgelegt, die großen Durchgangsraum, hohe Präzision und kompakte Integration erfordern, wie z. B. Rundtische für Werkzeugmaschinen, präzise medizinische Geräte, 5-Achs-Laserschneidsysteme und Halbleiterausrüstung.

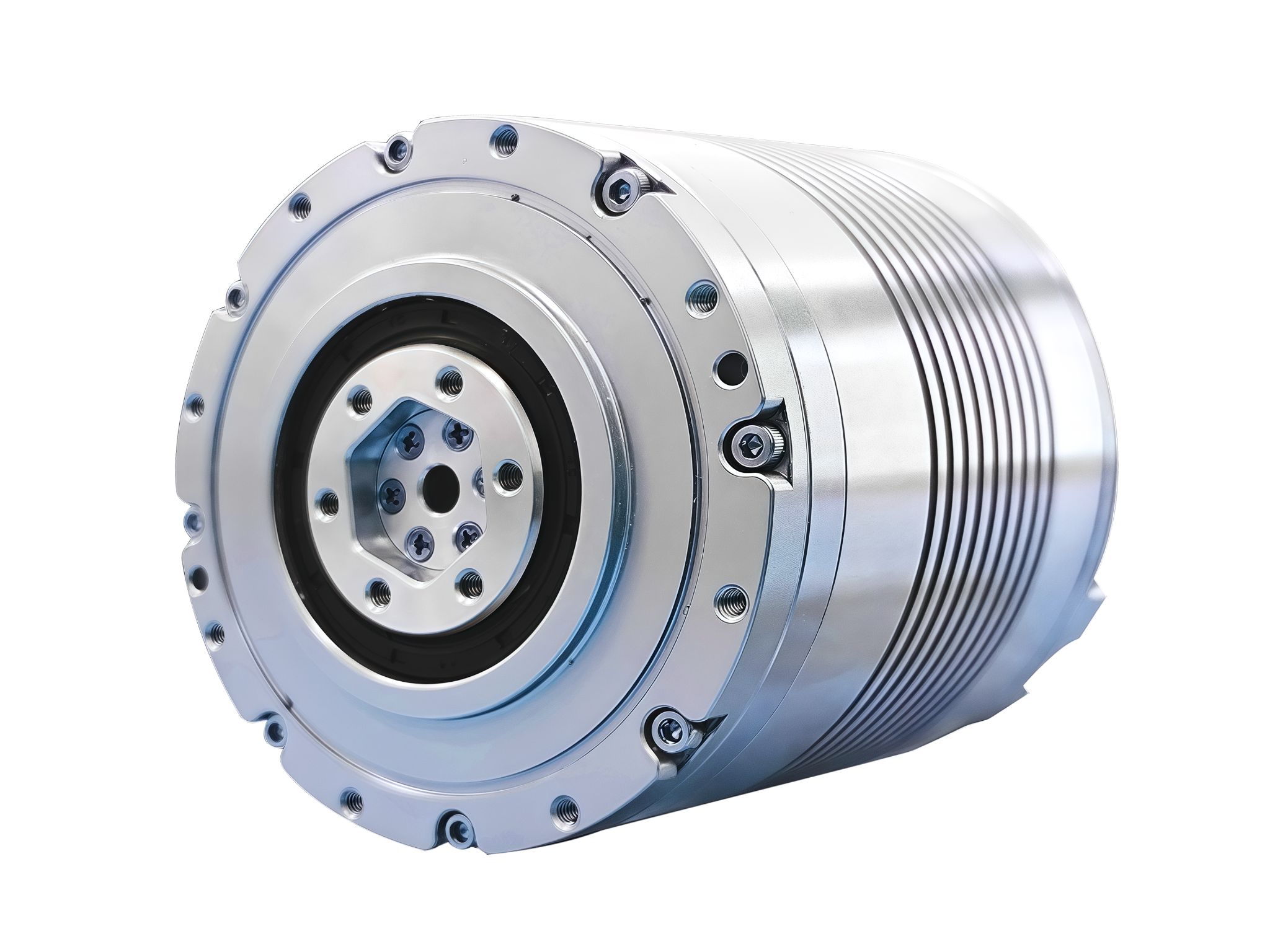

Das Standard-Planetengetriebemodul ist eine Kernkomponente robotischer Antriebssysteme. Durch die hochintegrierte Bauweise, die ein Planetengetriebe, einen rahmenlosen Drehmomentmotor, eine Bremse, einen Encoder und einen Treiber kombiniert, werden Volumen und Gewicht deutlich optimiert und eine präzise Bewegungssteuerung des Gelenks ermöglicht. Das Ergebnis sind ein höheres Drehmoment, eine kompaktere Baugröße und ein geringeres Gewicht. Im Vergleich zu harmonischen Gelenkmodulen weist das Planetengetriebemodul eine kleinere Untersetzung, eine höhere Abtriebsdrehzahl und eine höhere Drehmomentdichte auf und eignet sich daher besser für Anwendungen mit mittlerer bis geringer Last. Darüber hinaus bieten wir kundenspezifische Anpassungen entsprechend den spezifischen Anforderungen unserer Kunden an.
Dank zentraler Vorteile wie hoher Drehzahl, Stoßfestigkeit sowie einer kompakten und leichten Bauweise ist das Standard-Planetengetriebemodul zur bevorzugten Lösung für Hochlastantriebe in humanoiden Robotern, Spezialrobotern, Logistik-AGVs und der industriellen Automatisierung geworden. Es treibt die Weiterentwicklung der Roboterleistung und die Erschließung weiterer Anwendungsszenarien voran.

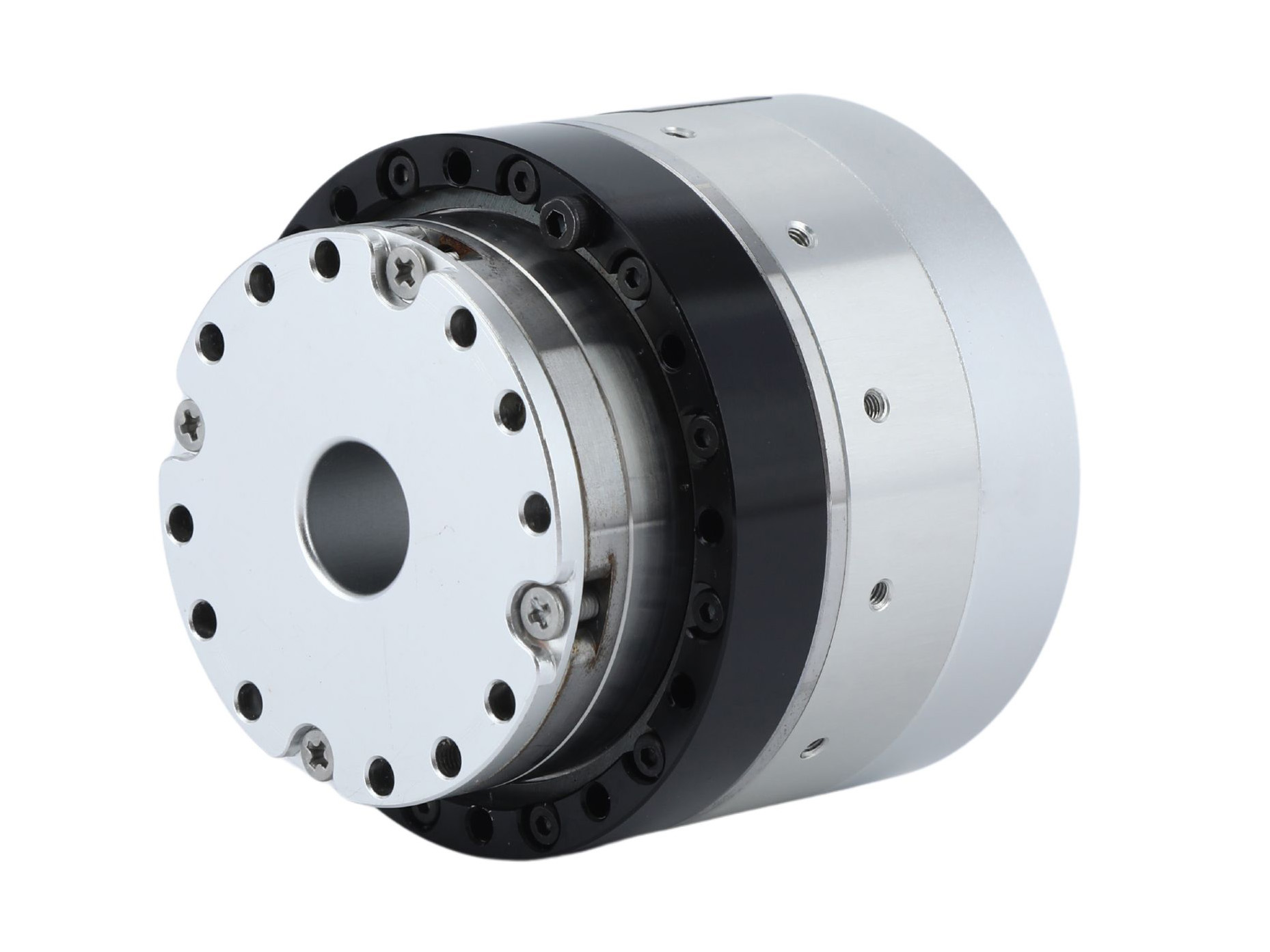

Der Gelenkmodul erreicht eine hochpräzise Motion Control durch integrierte Komponenten einschließlich Harmonic Drive, rahmenlosem Drehmomentmotor, Bremse, Encoder und Antriebseinheit bei optimierter Größe und optimiertem Gewicht. Er bietet ein höheres Drehmoment, eine höhere Präzision, kompaktere Abmessungen und ein geringeres Gewicht. Wir bieten auch kundenspezifische Dienstleistungen entsprechend den spezifischen Anforderungen der Kunden an.
Gelenkmodulen unterstützen typischerweise einen breiten Spannungsbereich von DC24V~DC48V. Als Kernkomponente in der Robotikindustrie wird der technologische Fortschritt von Gelenkmodulen weiterhin die Entwicklung von spezialisierten Robotern und humanoiden Robotern hin zu höherer Flexibilität und breiteren Anwendungsszenarien fördern. Über die Robotik hinaus werden Gelenkmodulen auch in Halbleiterausrüstungen, Photovoltaikausrüstungen, Präzisionsmedizintechnik, 3C-Ausrüstungen, optischen Ausrüstungen und anderen Bereichen eingesetzt.

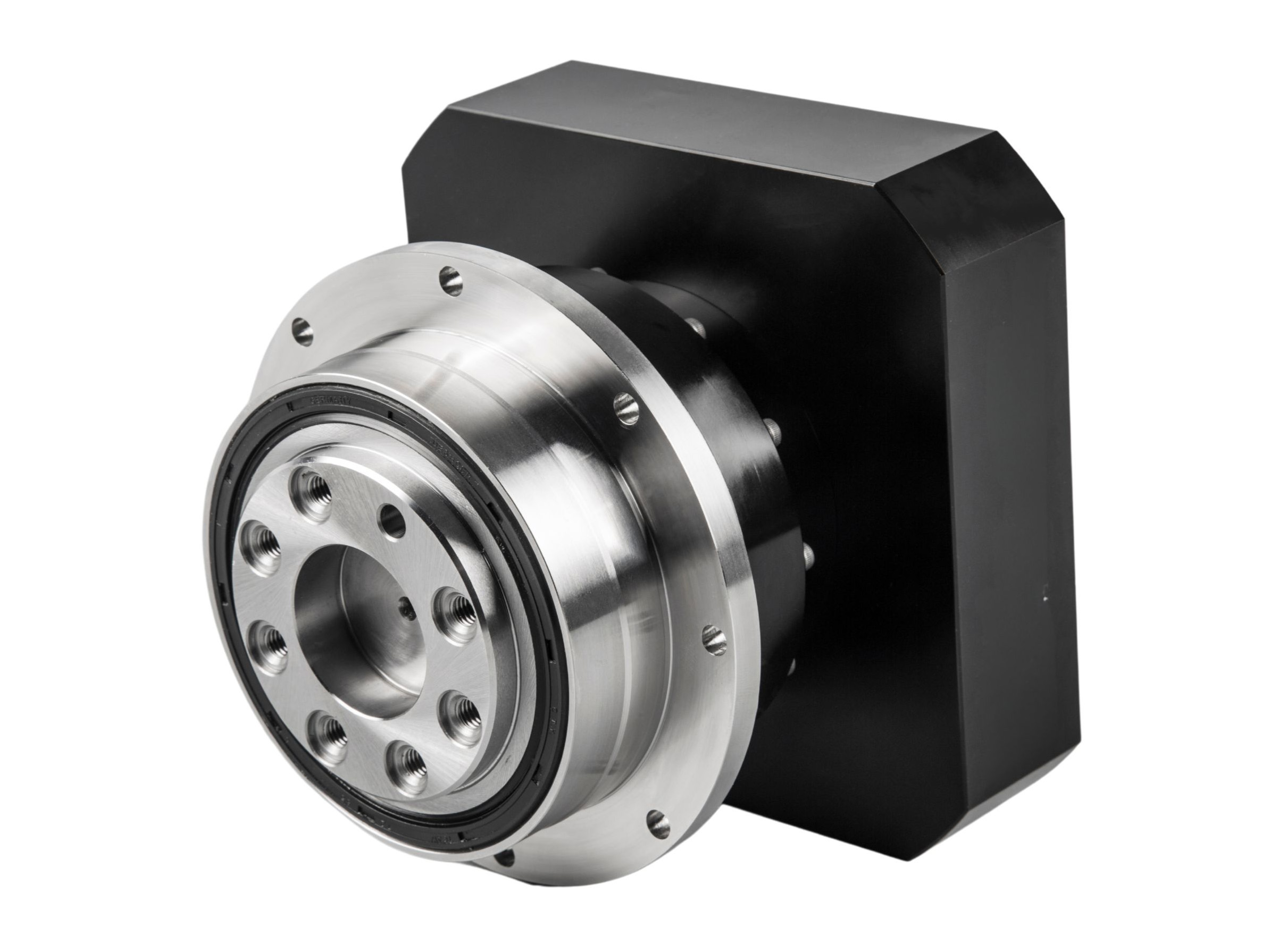

Der Planetengetriebereduzierer mit Flanschausgang ist eine Präzisions-Übertragungsvorrichtung, die ein Planetengetriebesystem mit einer Flanschausgangsstruktur kombiniert. Seine Kernkomponenten bestehen aus einem Sonnenrad, Planetenrädern und einem innenverzahnten Hohlrad, wodurch die Kraftübertragung durch einstufigen oder mehrstufigen Zahneingriff erreicht wird. Der Flansch dient als kritische Verbindungskomponente, verfügt über ein kreisförmiges Design mit integrierten hochpräzisen Lagern und bietet eine vergrößerte Kontaktfläche sowie eine stabile Montageunterstützung. Dieser Reduzierer ist mit Antriebsquellen wie Servomotoren und Schrittmotoren kompatibel und wird häufig in Präzisionsanlagen in CNC-Werkzeugmaschinen, Industrierobotern, automatisierten Produktionslinien und Luft- und Raumfahrtanwendungen eingesetzt.
