Was ist ein Harmonic-Drive-Getriebe und wo wird es in Präzisions-Bewegungssystemen eingesetzt?

Ein harmonic drive reducer wird oft gewählt, wenn ein Bewegungsystem kompakt bleiben muss, ohne an Präzision einzubüßen.

Bei Werkzeugmaschinenausrüstung ist dieses Gleichgewicht wichtig, weil Positionsfehler, Umkehrspiel und Vibrationen direkt die Oberflächenqualität, die Zyklusstabilität und die Wiederholgenauigkeit beeinflussen.

Die Komponente findet sich auch in der Robotik, doch ihr Wert in Präzisionsvorschubsystemen, Drehachsen und automatisierten Handhabungseinheiten rund um Werkzeugmaschinen ist ebenso wichtig.

Was den harmonic drive reducer auszeichnet, ist nicht nur das hohe Untersetzungsverhältnis.

Er kombiniert geringes Umkehrspiel, ruhige Kraftübertragung und kompakte Bauweise auf eine Weise, die sich für platzbeschränkte Präzisionsbaugruppen eignet.

Warum dieser Reducer weiterhin Aufmerksamkeit auf sich zieht

Werkzeugmaschinen stehen unter dem Druck, komplexere Teile mit engeren Toleranzen und kürzeren Rüstzeiten zu fertigen.

Dadurch steigt die Bedeutung jeder Antriebskomponente zwischen Motor und Last.

Ein kleiner Übertragungsfehler kann an der Werkzeugspitze oder am Rundtisch sichtbar werden.

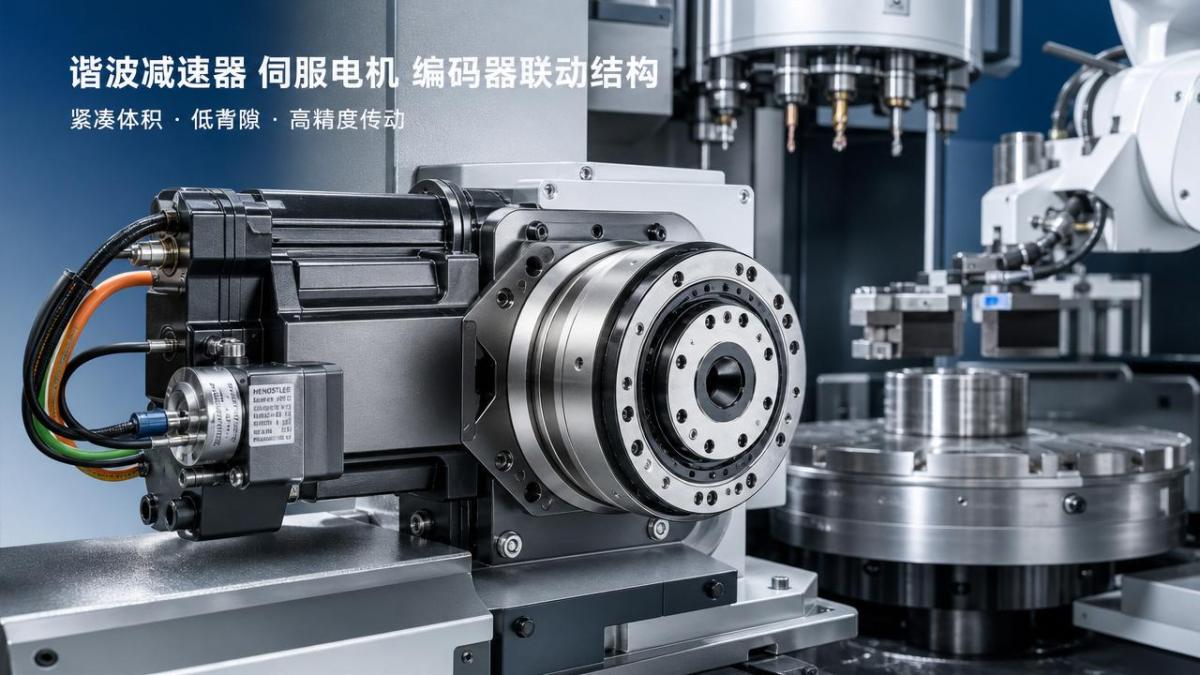

Aus diesem Grund wird der harmonic drive reducer oft zusammen mit Servomotoren, Encodern, Kugelgewindetrieben und Direktantriebsalternativen bewertet.

Er ist auch in Hilfssystemen relevant.

Werkzeugwechsler, Roboter-Ladestationen, Prüfstations und kompakte Positioniermodule benötigen kontrollierte Bewegungen bei begrenztem Einbauraum.

Ein Reducer, der Platz spart und gleichzeitig die Wiederholgenauigkeit bewahrt, lässt sich in solchen Layouts leichter rechtfertigen.

Was ein harmonic drive reducer in der Praxis ist

Ein harmonic drive reducer ist ein Präzisions-Getriebe, das eher auf elastischer Verformung als nur auf starrer Zahnradpaarung beruht.

Seine Grundstruktur umfasst normalerweise drei Kernteile: einen Wave Generator, eine Flexspline und eine Circular Spline.

Der Wave Generator verformt die dünne Flexspline zu einer elliptischen Form.

Diese Form greift an zwei gegenüberliegenden Bereichen in die Circular Spline ein.

Da die beiden Splines leicht unterschiedliche Zähnezahlen haben, erzeugt jede Eingangsdrehung eine kleine Relativbewegung.

Dieser Unterschied bewirkt eine hohe Untersetzung in kompakter Bauform.

Einfache Beschreibungen enden oft dort, doch die praktische Kernaussage ist nützlicher.

Ein harmonic drive reducer kann präzise Winkelbewegungen, hohe Wiederholgenauigkeit und sehr geringes Umkehrspiel liefern, wo herkömmliche Getriebe mehr Platz benötigen würden.

Warum geringes Umkehrspiel so wichtig ist

Umkehrspiel wird bemerkbar, wenn eine Achse die Richtung wechselt und der Abtrieb vor der Reaktion verzögert ist.

Bei Konturbearbeitung, Indexieren oder Feinjustierung verringert diese Verzögerung die Positionssicherheit.

Ein harmonic drive reducer wird geschätzt, weil er dieses verlorene Spiel extrem klein halten kann.

Das unterstützt eine gleichmäßigere Interpolation, stabilere Ausrichtung und ein vorhersehbareres Servoverhalten.

Wie er sich von anderen Reducer-Typen unterscheidet

Nicht jedes Präzisionssystem benötigt dasselbe Übertragungsdesign.

Planetengetriebe, Schneckengetriebe, Zykloidgetriebe und Direktantriebe erfüllen jeweils unterschiedliche Prioritäten.

Der harmonic drive reducer hebt sich in einem engeren, aber sehr anspruchsvollen Aufgabenbereich ab.

Mit anderen Worten: Der harmonic drive reducer ist selten die Standardwahl für jede Achse.

Er wird attraktiv, wenn Kompaktheit und Präzision zusammenkommen müssen, besonders bei rotierenden oder gelenkigen Bewegungen.

Wo er in Präzisions-Bewegungssystemen eingesetzt wird

Der beste Weg, den Wert eines harmonic drive reducer zu verstehen, ist ein Blick auf reale Bewegungsaufgaben.

In Werkzeugmaschinenumgebungen treten mehrere Anwendungsmuster immer wieder auf.

Rundtische und Indexiereinheiten

Präzises Indexieren erfordert exakte Winkelpositionierung und stabile Wiederholgenauigkeit über viele Zyklen.

Ein harmonic drive reducer hilft, Umkehrspiel beim Richtungswechsel zu reduzieren und eine genaue Ausrichtung des Tisches zu unterstützen.

Werkzeugwechsler und Zusatzachsenmodule

Kompakte Mechanismen im Bereich der Spindel haben oft enge Platzvorgaben.

Hier kann ein harmonic drive reducer leichter untergebracht werden als voluminösere Alternativen.

Die ruhigere Kraftübertragung hilft außerdem, Stöße beim Indexieren oder bei der Armrotation zu verringern.

Robotische Be- und Entladezellen

Werkzeugmaschinen werden zunehmend mit Robotern für Werkstücktransfer und flexibles Bedienen kombiniert.

Viele gelenkige Achsen verwenden einen harmonic drive reducer, weil präzise Gelenkbewegungen die Bahnsteuerung und Platzierungsgenauigkeit verbessern.

Prüf- und Ausrichtungsanlagen

Optische oder tastbasierte Prüfsysteme benötigen eine präzise Ausrichtung bei minimalem Bewegungsfehler.

Ein harmonic drive reducer kann eine feine Winkelkorrektur unterstützen, ohne viel Einbauraum zu beanspruchen.

Was Anwender vor der Auswahl bewerten sollten

Der harmonic drive reducer ist präzise, aber nicht immun gegen eine ungeeignete Anwendung.

Die Auswahl sollte über Übersetzung und Nenndrehmoment hinausgehen.

• Prüfen Sie das Spitzendrehmoment, nicht nur das Dauerdrehmoment, besonders bei Beschleunigung und Abbremsen.
• Bewerten Sie die Torsionssteifigkeit, da die Servoleistung von der Systemsteifigkeit abhängt.
• Achten Sie auf Einschaltdauer, Richtungswechselhäufigkeit und Stoßbelastungen im realen Betrieb.
• Bestätigen Sie zulässige radiale und axiale Lasten, wenn der Abtrieb externe Strukturen trägt.
• Passen Sie Encoder-Auflösung und Servoreglerabstimmung an das tatsächliche Präzisionsniveau des Reducers an.
• Berücksichtigen Sie Wartungszugang, Abdichtung, Schmierlebensdauer und thermische Bedingungen.

Bei Werkzeugmaschinen beeinflussen diese Details mehr als nur die Bewegungsqualität.

Sie wirken sich auch auf die langfristige Kalibrierstabilität, die Serviceintervalle und das Ausfallrisiko aus.

Ein Hinweis zu Steifigkeit und Genauigkeit

Geringes Umkehrspiel bedeutet nicht automatisch perfekte Steifigkeit unter jeder Lastbedingung.

Wenn Schnittkräfte oder Trägheitslasten steigen, muss die Torsionsnachgiebigkeit weiterhin berücksichtigt werden.

Deshalb funktioniert der harmonic drive reducer am besten, wenn sein Präzisionsvorteil mit der tatsächlichen strukturellen Belastung ausbalanciert wird.

Wie man die Eignung in einem Werkzeugmaschinenprojekt beurteilt

Ein sinnvoller Ausgangspunkt ist, zu definieren, was die Achse leisten muss, nicht welcher Reducer auf dem Papier fortschrittlich wirkt.

Wenn die Bewegung kompakt, rotativ, repetitiv und präzisionskritisch ist, verdient der harmonic drive reducer besondere Aufmerksamkeit.

Wenn die Achse vor allem schwere Schnittlasten trägt, kann ein anderes Übertragungskonzept besser geeignet sein.

In der Regel sollte der Vergleich diese Fragen umfassen:

• Ist der Einbauraum um die Achse oder das Gelenk begrenzt?
• Benötigt die Anwendung beim Richtungswechsel nahezu null Umkehrspiel?
• Führt die Achse Indexieren, Ausrichten oder feine Winkelkorrekturen aus?
• Sind die Lastspitzen gut genug kontrolliert für eine lange Lebensdauer?
• Würde ein Direktantrieb oder ein Planetengetriebe ein besseres Kosten-Nutzen-Verhältnis bieten?

Dieser Ansatz hält die Diskussion praxisnah.

Er verhindert, dass ein harmonic drive reducer nur deshalb gewählt wird, weil er wie die präziseste Option klingt.

Ein klarer nächster Schritt zur Bewertung

Der harmonic drive reducer lässt sich am besten als Präzisionswerkzeug für spezifische Bewegungsprobleme verstehen.

Sein größter Wert zeigt sich, wenn wenig Platz vorhanden ist, das Umkehrspiel minimal bleiben muss und die Bewegungswiederholgenauigkeit die Leistung direkt beeinflusst.

Bei Werkzeugmaschinenausrüstung kann das bessere Indexierung, ein saubereres Achsverhalten und eine stabilere Automatisierung rund um den Bearbeitungsprozess bedeuten.

Der nützlichste nächste Schritt besteht darin, die tatsächlichen Anforderungen an Last, Geschwindigkeit, Steifigkeit und Positionierung für jede Achse zu erfassen.

Sobald diese Bedingungen klar sind, wird der Vergleich eines harmonic drive reducer mit Planetengetrieben oder Direktantrieben deutlich verlässlicher.

Eine solche strukturierte Bewertung zeigt in der Regel, ob der Reducer ein Präzisionsvorteil, eine Verpackungslösung oder beides ist.
