Topf-Bauform vs. Hut-Bauform vs. Pancake-Bauform bei Harmonic-Drive-Getrieben: So wählen Sie die richtige Spannungswellenverzahnung aus – Einführung

Die Flexspline ist eine der wichtigsten Komponenten eines Wellengetriebes, und ihre Konstruktion beeinflusst direkt die axiale Länge, das Drehmomentvermögen, die Torsionssteifigkeit, die Hohlbauweise und die Montageart des Getriebes. Da Industrieanlagen immer kompakter und hochintegriert werden, wurden verschiedene Flexspline- und Harmonic-Reducer -Konfigurationen entwickelt, um unterschiedlichen mechanischen Anforderungen gerecht zu werden.

Zu den am häufigsten diskutierten Bauformen zählen das Wellengetriebe in Becherform , das Wellengetriebe in Hutform und das Flachgetriebe . Alle drei Bauarten basieren auf demselben grundlegenden Prinzip der Wellenübertragung, ihre mechanischen Strukturen sind jedoch für unterschiedliche Prioritäten optimiert. Wellengetriebe in Becherform setzen auf ausgereifte Technologie und ausgewogene Leistung, Wellengetriebe in Hutform bieten eine verbesserte axiale Bauhöhe und mechanische Integration, während Flachgetriebe auf die Minimierung der axialen Bauhöhe abzielen.

Für Ingenieure, die mit 3C-Automatisierung, Halbleiteranlagen, CNC-Maschinen, Präzisionsprüfsystemen und anderen industriellen Bewegungsanwendungen arbeiten, ist das Verständnis dieser strukturellen Unterschiede bei der Auswahl eines Harmonic-Drive-Getriebes wichtig. Das kleinste Getriebe ist nicht unbedingt die beste Wahl. Die richtige Konfiguration hängt vom erforderlichen Drehmoment, dem Trägheitsmoment, der Positioniergenauigkeit, der Torsionssteifigkeit, dem Bauraum, dem Hohlraumdurchmesser, dem Betriebszyklus und der Lebensdauer ab.

Warum ist die Flexspline-Konstruktion bei einem harmonischen Reduziergetriebe wichtig?

Ein Wellengetriebe besteht im Allgemeinen aus einem Wellengenerator, einer flexiblen Keilwelle und einer Rundkeilwelle. Im Betrieb verformt der Wellengenerator die flexible Keilwelle elliptisch, sodass sie mit der Rundkeilwelle in Eingriff kommt. Da die beiden Keilwellen unterschiedliche Zähnezahlen aufweisen, erzeugt diese kontrollierte Verformung ein hohes Untersetzungsverhältnis.

Die Flexspline muss zwei anspruchsvolle Funktionen gleichzeitig erfüllen. Sie muss flexibel genug sein, um sich unter dem Einfluss des Wellengenerators wiederholt zu verformen, und gleichzeitig robust genug, um Drehmoment zu übertragen und einer großen Anzahl von Verformungszyklen standzuhalten. Daher hat ihre Geometrie direkten Einfluss auf die Gesamtleistung des Harmonic-Reducers.

Die Flexspline-Struktur kann die axialen Abmessungen des Untersetzungsgetriebes, die Drehmomentübertragung, die Torsionssteifigkeit, die Dauerfestigkeit, die Anordnung des Abtriebsflansches, den Hohlraum, die Lagerkonfiguration und die mechanische Integration beeinflussen. Daher sollten Becher-, Hut- und Pfannkuchenkonfigurationen als unterschiedliche technische Lösungen und nicht nur als unterschiedliche äußere Formen betrachtet werden.

Drei Hauptkonfigurationen von Oberschwingungsreduzierern

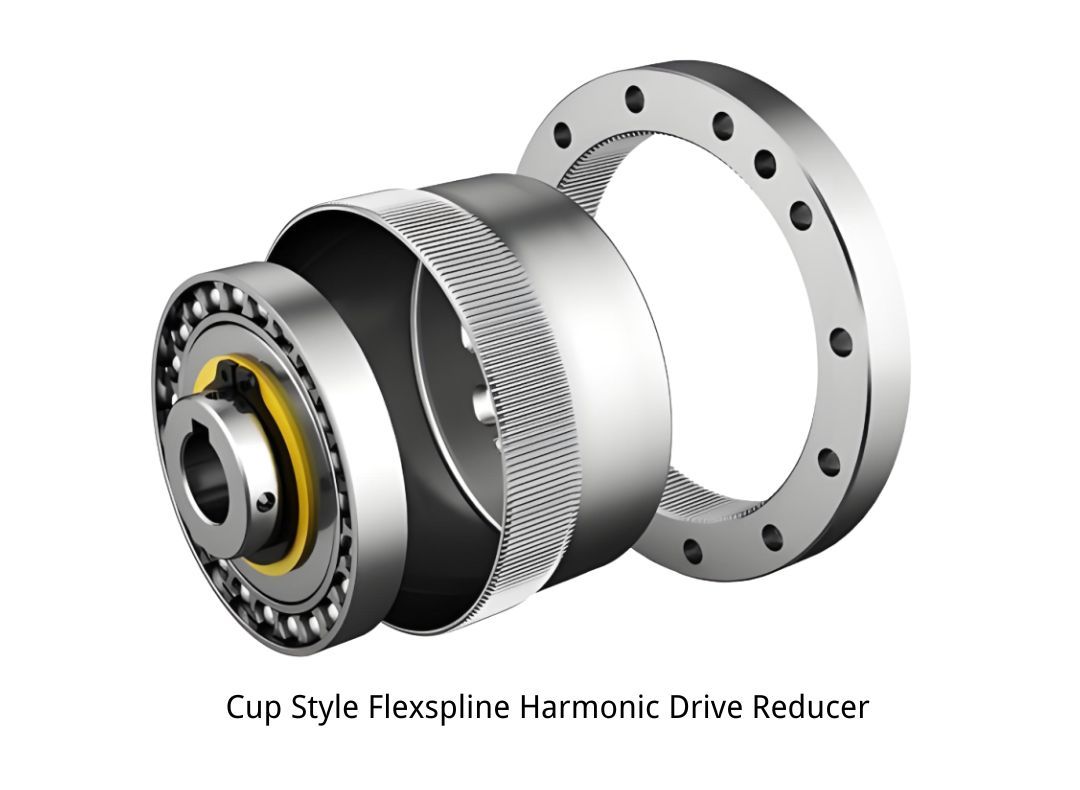

Becherförmiges Wellengetriebe

Die Flexspline-Getriebebaugruppe mit Becherform zählt zu den ausgereiftesten und am weitesten verbreiteten Wellengetriebekonfigurationen. Ihr flexibler Körper besitzt eine becherförmige Struktur, wobei die Zahnräder am offenen Ende angeordnet sind und das geschlossene Ende mit dem Abtriebsteil verbunden ist. Der Wellengenerator ist im Inneren der Flexspline-Getriebebaugruppe installiert und erzeugt die für die Kraftübertragung erforderliche elastische Verformung.

Der Hauptvorteil der Becherbauweise liegt in ihren ausgereiften und ausgewogenen Konstruktionseigenschaften. Die Fertigungstechnologie ist etabliert, und die Konstruktion ermöglicht hohe Untersetzungsverhältnisse, geringes Spiel, hohe Positioniergenauigkeit und zuverlässige Drehmomentübertragung. Sie ist zudem in einer Vielzahl von Größen und Ausführungen erhältlich und eignet sich daher für viele allgemeine Präzisionsgetriebeanwendungen.

Die Hauptbeschränkung liegt in der axialen Baulänge. Da die Flexspline einen relativ langen, becherförmigen Körper und einen geschlossenen Boden aufweist, benötigt ein herkömmliches Bechergetriebe unter Umständen mehr axialen Bauraum als flache Ausführungen. Die Bodenstruktur kann zudem einen Teil des Innenraums beanspruchen, was die Konstruktion großer Durchgangsbohrungen einschränken kann.

Für Anwendungen, bei denen die axiale Höhe nicht die primäre Einschränkung darstellt, bleibt die Becherbauweise jedoch eine praktische und kostengünstige Option. Sie kann in der industriellen Automatisierung, in 3C-Montageanlagen, Präzisionspositioniermechanismen, CNC-Hilfsachsen, Prüfgeräten und anderen Industriemaschinen eingesetzt werden.

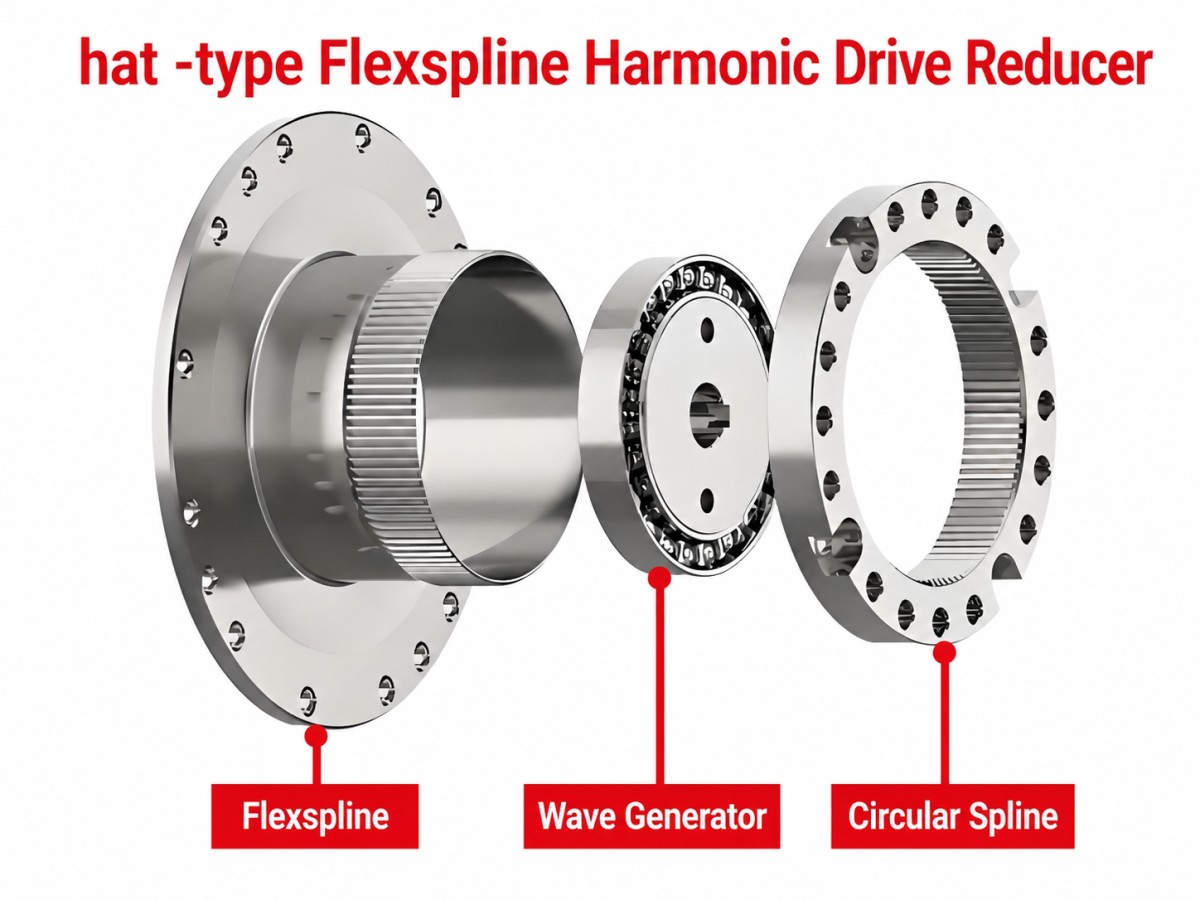

Hut-Typ-Strangwellengetriebe

Die Hutprofil-Flexverzahnung wurde entwickelt, um eine kompaktere mechanische Anordnung als bei der herkömmlichen Becherkonstruktion zu erreichen. Ihr Profil ähnelt einem Hut oder einer Glocke, wobei der Abtriebsflansch und der flexible Abschnitt anders angeordnet sind als bei der Becherkonstruktion.

Einer der Hauptvorteile dieser Bauweise ist die optimierte axiale Bauweise. Je nach Ausführung kann ein Hutwellengetriebe die axiale Gesamtlänge deutlich reduzieren und gleichzeitig hohe Untersetzungsverhältnisse, geringes Zahnflankenspiel und eine präzise Kraftübertragung gewährleisten. Die Anordnung von Abtriebsflansch und Gehäuse ermöglicht zudem eine größere Flexibilität bei der Integration des Getriebes in eine kompakte Maschinenstruktur.

Hutförmige Konstruktionen können auch dann von Vorteil sein, wenn der Drehmechanismus einen zentralen Durchgang für Kabel, Sensoren, pneumatische Schläuche oder andere interne Komponenten benötigt. Eine geeignete Hohlkonstruktion kann die Kabelführung vereinfachen und Interferenzen zwischen beweglichen Kabeln und umgebenden mechanischen Bauteilen reduzieren.

Die komplexere Geometrie kann jedoch die Anforderungen an Fertigung und Prüfung erhöhen. Die endgültige Leistungsfähigkeit hängt zudem vom Material der Flexspline-Gelenkwelle, der Wärmebehandlung, der Zahngenauigkeit, der Lagerkonstruktion, der Gehäusesteifigkeit und der Auslegung des Abtriebsflansches ab.

Daher sind Hutwellengetriebe besonders attraktiv für kompakte industrielle Drehmechanismen, Präzisionsautomatisierungsanlagen, Halbleitermaschinen, 3C-Fertigungsanlagen und platzsparende Positioniersysteme.

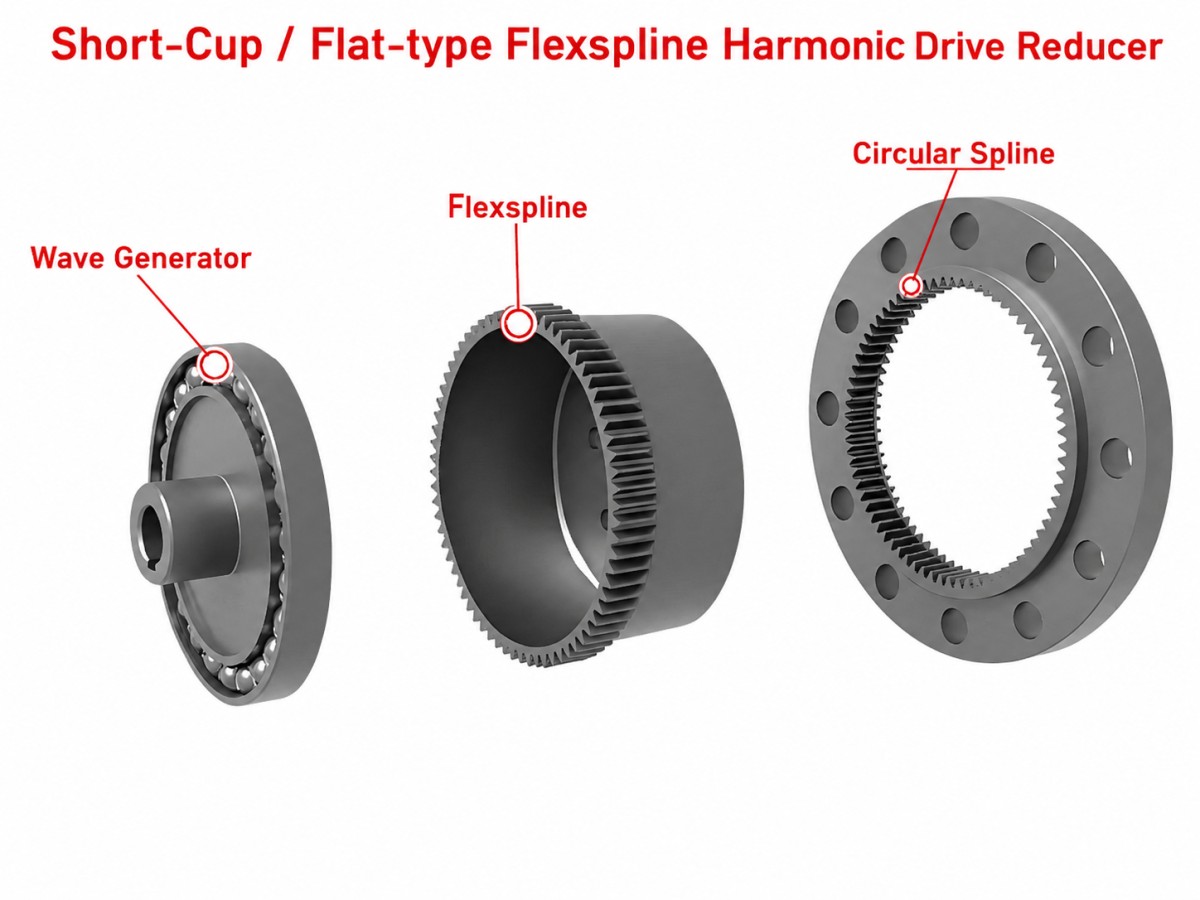

Pfannkuchen-Harmonik-Reduzierer

Ein Pancake-Harmonikgetriebe ist primär auf minimale Bauhöhe ausgelegt. Seine relativ flache, scheibenartige Struktur ermöglicht es, weniger Platz entlang der Drehachse zu beanspruchen und gleichzeitig die grundlegenden Vorteile der Wellenverzahnung beizubehalten.

Diese flache Bauweise ist besonders vorteilhaft, wenn die Anlage über ausreichend radialen, aber nur sehr begrenzten axialen Platz verfügt. Typische Anwendungsgebiete sind flache Drehtische, kompakte Teilmechanismen, Halbleiteranlagen, optische Inspektionssysteme, Präzisionsautomatisierungsmaschinen und flache Drehplattformen.

Der Hauptvorteil eines flachen Harmonic-Drive-Getriebes liegt daher nicht unbedingt in einem höheren Drehmoment oder einer höheren Präzision. Sein entscheidender Wert liegt in der effizienten Bauweise. Durch die Reduzierung der axialen Bauhöhe kann der Konstrukteur das Drehgetriebe in Anlagen integrieren, in denen ein herkömmliches Tellerradgetriebe zu lang wäre.

Gleichzeitig bringt die Reduzierung der axialen Abmessungen zusätzliche Herausforderungen für die Konstruktion mit sich. Flexspline-Geometrie, Lastverteilung, Lageranordnung, Torsionssteifigkeit, Dauerfestigkeit und Abtriebsdrehmoment müssen sorgfältig optimiert werden. Daher sollte ein flaches Harmonic-Drive-Getriebe nicht allein aufgrund seiner geringeren Dicke gewählt werden.

Bei industriellen Anwendungen mit hohen Belastungen sollten Ingenieure besonderes Augenmerk auf das Nenndrehmoment, das Spitzendrehmoment, die Torsionssteifigkeit, die Radiallast, die Axiallast, das zulässige Moment, das Zahnflankenspiel und die Lebensdauer legen.

Harmonischer Reduzierer für Becher-, Hut- und Pfannkuchentypen

Die drei Konfigurationen können aus ingenieurtechnischer Sicht verglichen werden:

Diese Tabelle stellt allgemeine Strukturmerkmale und nicht die absolute Produktleistung dar. Tatsächliche Drehmomentkapazität, Steifigkeit, Zahnflankenspiel und Lebensdauer können je nach Hersteller und Produktserie erheblich variieren.

Wie beeinflusst die Struktur Drehmoment, Steifigkeit und Genauigkeit?

Ein häufiger Fehler bei der Auswahl von Harmonic-Drive-Getrieben ist der Vergleich der Produkte ausschließlich anhand des Außendurchmessers oder des Untersetzungsverhältnisses. Die strukturelle Konfiguration sollte jedoch auch im Hinblick auf das tatsächliche Last- und Bewegungsprofil bewertet werden.

Das Drehmomentvermögen hängt von Faktoren wie der Geometrie der Flexverzahnung, dem Material, der Wärmebehandlung, dem Zahneingriff, der Konstruktion des Wellengenerators, der Tragfähigkeit und der Gehäusesteifigkeit ab. Der gleiche Außendurchmesser bedeutet nicht zwangsläufig das gleiche Ausgangsdrehmoment.

Die Torsionssteifigkeit ist besonders wichtig bei hochpräzisen Industrieanlagen. Eine in Halbleitermaschinen oder CNC-Maschinen eingesetzte Drehachse kann äußeren Kräften ausgesetzt sein, die zu Winkelverformungen führen. In diesen Anwendungen muss der Konstrukteur neben dem Nenndrehmoment auch die Torsionssteifigkeit, die Radiallast, die Axiallast und das zulässige Biegemoment berücksichtigen.

Die Positioniergenauigkeit ist auch eine Systemeigenschaft. Obwohl Wellengetriebe für ihr sehr geringes Zahnflankenspiel bekannt sind, hängt die endgültige Positioniergenauigkeit einer Maschine auch von der Encoderauflösung, der Servosteuerung, dem Lagerspiel, der Gehäusesteifigkeit, der Montagegenauigkeit und externen Lasten ab.

Daher sollte ein flacher Schwingungsdämpfer nicht automatisch als präziser angesehen werden, nur weil er dünner ist, und ein Hut-Dämpfer sollte nicht automatisch als steifer angesehen werden, nur weil er einen größeren Montageflansch hat. Das gesamte mechanische System bestimmt das Endergebnis.

Welcher Oberschwingungsdämpfer eignet sich für verschiedene industrielle Anwendungen?

3C-Automatisierung

3C-Fertigungsanlagen erfordern häufig eine schnelle und wiederholgenaue Drehpositionierung in kompakter Bauweise. Da das Getriebe eine große Anzahl von Bewegungszyklen durchlaufen kann, sind Umkehrspiel, Wiederholgenauigkeit, Geschwindigkeit, Lebensdauer und Kosten wichtige Auswahlkriterien.

Ein Wellengetriebe in Becherform bietet bei ausreichendem axialem Bauraum ein gutes Verhältnis zwischen Leistung und Kosten. Ein Hutwellengetriebe ist eine Option, wenn der Drehmechanismus kürzer und stärker integriert sein muss. Ein Flachwellengetriebe ist besonders attraktiv, wenn die Bauhöhe der Anlage stark eingeschränkt ist.

Halbleiterausrüstung

Anlagen zur Halbleiterfertigung stellen hohe Anforderungen an Positionierstabilität, Wiederholgenauigkeit, Vibrationsfestigkeit, strukturelle Steifigkeit und thermisches Verhalten. Das Getriebe muss auch über lange Betriebszyklen eine stabile Kraftübertragung gewährleisten.

Hut- und Pfannkuchenkonfigurationen bieten nützliche Vorteile bei der Gehäusegestaltung kompakter Halbleitermechanismen. Die Auswahl sollte jedoch auf den gesamten mechanischen Anforderungen und nicht allein auf der axialen Größe basieren. Torsionssteifigkeit, Momentenbelastung, thermische Stabilität und Langzeitstabilität bleiben wichtige Faktoren.

CNC-Maschinen

CNC-Drehmechanismen können deutlich höheren externen Belastungen ausgesetzt sein als viele herkömmliche Positioniersysteme. Neben dem Spiel und der Positioniergenauigkeit sollten Ingenieure das Ausgangsdrehmoment, die Torsionssteifigkeit, die Radiallast, die Axiallast und das zulässige Moment sorgfältig prüfen.

Eine becherförmige Bauweise eignet sich, wenn ausreichend Bauraum vorhanden ist und eine ausgewogene Kraftübertragung erforderlich ist. Hutförmige Bauweisen können vorteilhaft sein, wenn Kompaktheit und mechanische Integration wichtig sind. Flache Bauweisen können bei stark eingeschränktem axialem Bauraum Abhilfe schaffen, ihre Tragfähigkeit und Steifigkeit sollten jedoch vor der Auswahl sorgfältig geprüft werden.

Präzisionsprüfgeräte

Präzisionsinspektionssysteme kombinieren häufig Drehpositionierung mit Kameras, optischen Komponenten, Sensoren oder Messgeräten. Geringes Spiel und Wiederholgenauigkeit sind wichtig, während die mechanische Struktur zudem strengen Maßvorgaben unterliegen kann.

Hut- und Flach-Harmonische Reduziergetriebe eignen sich, wenn das Getriebe in einen kompakten Inspektionsmechanismus integriert werden muss. Bei der endgültigen Auswahl sollten Nutzlast, Momentenbelastung, erforderliche Winkelgenauigkeit, Vibrationen und der Einbauraum berücksichtigt werden.

Wie wählt man die richtige Schwingungsdämpferstruktur aus?

Ein praxisorientierter Auswahlprozess kann mit der Anwendung und nicht mit dem Reduziergetriebemodell beginnen.

Zuerst muss die Last berechnet werden. Dazu gehören die Gesamtmasse, das Trägheitsmoment, die Radiallast, die Axiallast, das Moment und die äußeren Prozesskräfte.

Zweitens muss das Bewegungsprofil definiert werden. Die erforderliche Ausgangsgeschwindigkeit, Beschleunigung, Verzögerung, der Positionierwinkel, die Zykluszeit und das Tastverhältnis bestimmen die tatsächlichen Getriebeanforderungen.

Drittens müssen die Präzisionsanforderungen festgelegt werden. Spiel, Positioniergenauigkeit, Wiederholgenauigkeit und Torsionssteifigkeit sollten vor der Auswahl des Getriebes definiert werden.

Viertens: Ermitteln Sie die mechanischen Abmessungen. Prüfen Sie den maximalen Außendurchmesser, die verfügbare axiale Länge, den erforderlichen Hohlraumdurchmesser, die Abmessungen des Abtriebsflansches, den Einbauraum für den Motor und die Anforderungen an die Kabelführung.

Vergleichen Sie abschließend die Gesamtleistung und die Kosten. Die Auswahl sollte ein ausgewogenes Verhältnis von Drehmoment, Steifigkeit, Präzision, Kompaktheit, Lebensdauer und Kosten berücksichtigen, anstatt einen einzelnen Parameter zu optimieren.

Im Allgemeinen ist ein Wellengetriebe in Becherbauweise attraktiv, wenn ausgereifte Technologie, ausgewogene Leistung und Kosteneffizienz Priorität haben. Ein Wellengetriebe in Hutbauweise eignet sich besser, wenn axiale Kompaktheit und mechanische Integration wichtig sind. Ein Flachwellengetriebe sollte in Betracht gezogen werden, wenn eine extrem geringe axiale Bauhöhe die primäre mechanische Anforderung darstellt.

Schnellauswahlhilfe

Der tatsächliche Hohldurchmesser und die Tragfähigkeit sollten stets den technischen Daten des Herstellers entnommen werden.

Ist ein flacher Harmonischer Reduzierer immer besser, nur weil er kleiner ist?

NEIN.

Der Hauptvorteil eines flachen Harmonic-Reducers liegt in seiner geringen axialen Bauhöhe, nicht automatisch in einem höheren Drehmoment, einer höheren Steifigkeit oder einer höheren Genauigkeit.

Beispielsweise kann eine hochbelastete CNC-Drehachse von einem etwas längeren Untersetzungsgetriebe mit höherer Torsionssteifigkeit und größerem Drehmoment profitieren. Ein dünner Präzisionsdrehtisch hingegen kann durch eine flache Bauweise erhebliche mechanische Vorteile erzielen, da der axiale Bauraum die Hauptbegrenzung darstellt.

Deshalb sollte Kompaktheit als Anwendungsanforderung und nicht als universelles Leistungskriterium betrachtet werden.

Das gleiche Prinzip gilt für Becher- und Hut-Reduzierstücke. Ein Becher-Reduzierstück ist nicht automatisch schlechter, nur weil es länger ist, und ein Hut-Reduzierstück ist nicht automatisch besser, nur weil es kompakter ist.

Die richtige Konstruktion ist diejenige, die die erforderliche Leistung innerhalb der verfügbaren mechanischen Grenzen bietet.

Die Entwicklung kompakter Oberschwingungsdämpferstrukturen

Bei der Entwicklung von Wellengetrieben liegt der Fokus zunehmend auf der Verbesserung der Drehmomentdichte, der Kompaktheit, der Steifigkeit und der Systemintegration.

Fortschritte bei Flexspline-Materialien, Zahnprofilen, Wärmebehandlung, Wellengeneratordesign, Lagertechnologie und Präzisionsfertigung helfen den Herstellern, eine höhere Leistung bei kleineren Bauformen zu erzielen.

Gleichzeitig führt der Trend hin zu hochintegrierten Automatisierungsanlagen zu einer steigenden Nachfrage nach flachen und anwendungsspezifischen Getriebestrukturen.

Anstatt eine Konfiguration durch eine andere zu ersetzen, wird der Markt voraussichtlich weiterhin unterschiedliche Lösungen für unterschiedliche Anforderungen entwickeln:

Bechertyp – ausgewogenes Verhältnis von Leistung und Kosten

Huttyp – Kompaktheit und mechanische Integration

Pfannkuchentyp – extrem niedrige axiale Höhe

Dies gibt Maschinenkonstrukteuren mehr Flexibilität bei der Optimierung des gesamten Bewegungssystems.

HONPINE Präzisionslösungen zur Reduzierung von Oberschwingungen

HONPINE entwickelt Präzisionsprodukte für die harmonische Kraftübertragung und Lösungen für Drehbewegungen für die industrielle Automatisierung, die 3C-Fertigung, Halbleiteranlagen, CNC-Maschinen, die Präzisionsprüfung und andere hochpräzise Anwendungen.

Bei der Auswahl eines Oberschwingungsdämpfers kann HONPINE wichtige Parameter wie die folgenden bewerten:

• Ausgangsdrehmoment

• Reduktionsverhältnis

• Gegenreaktion

• Torsionssteifigkeit

• Maximale Eingangsgeschwindigkeit

• Einbauabmessungen

• Hohlraumanforderungen

• Radial- und Axiallasten

• Zulässiges Moment

• Tastverhältnis

• Nutzungsdauer

Ziel ist es nicht einfach, das kleinste oder drehmomentstärkste Getriebe auszuwählen. Ein geeignetes Harmonic-Transfer-Getriebe sollte die erforderliche Präzision, Steifigkeit, Drehmomentkapazität, Langlebigkeit und mechanische Integration bieten und sich gleichzeitig effizient in die Gesamtarchitektur der Maschine einfügen.

Abschluss

Oberschwingungsdämpfer vom Becher-, Hut- und Pfannkuchentyp stellen drei unterschiedliche Ansätze zur Optimierung der Dehnungswellenübertragung dar.

Das Wellengetriebe in Becherbauweise ist eine ausgereifte und wirtschaftliche Konfiguration, die ein gutes Gleichgewicht zwischen Drehmomentkapazität, Präzision, Zuverlässigkeit und Herstellungskosten bietet.

Das Wellengetriebe in Hutform zeichnet sich durch eine verbesserte axiale Bauweise und mechanische Integration aus und ist daher attraktiv für kompakte industrielle Drehmechanismen.

Der Pancake-Harmonikgetriebe treibt das flache Design noch weiter, indem er die axiale Bauhöhe minimiert. Dadurch eignet er sich besonders für dünne Drehtische und Geräte mit starken Höhenbeschränkungen.

Es gibt keine allgemein überlegene Konfiguration.

Bei 3C-Automatisierung, Halbleiteranlagen, CNC-Maschinen, Präzisionsinspektion und anderen hochpräzisen industriellen Anwendungen sollte die richtige Wahl auf den tatsächlichen mechanischen Anforderungen basieren.

Ingenieure sollten Folgendes bewerten:

Drehmoment + Trägheitsmoment + Steifigkeit + Spiel + Axialraum + Hohlraumbedarf + Einschaltdauer + Lebensdauer + Kosten

Der beste Oberschwingungsdämpfer ist daher nicht unbedingt das kleinste, teuerste oder am besten bewertete Produkt.

Es handelt sich um die Konfiguration, die am besten zu den mechanischen Anforderungen der Anwendung passt.
