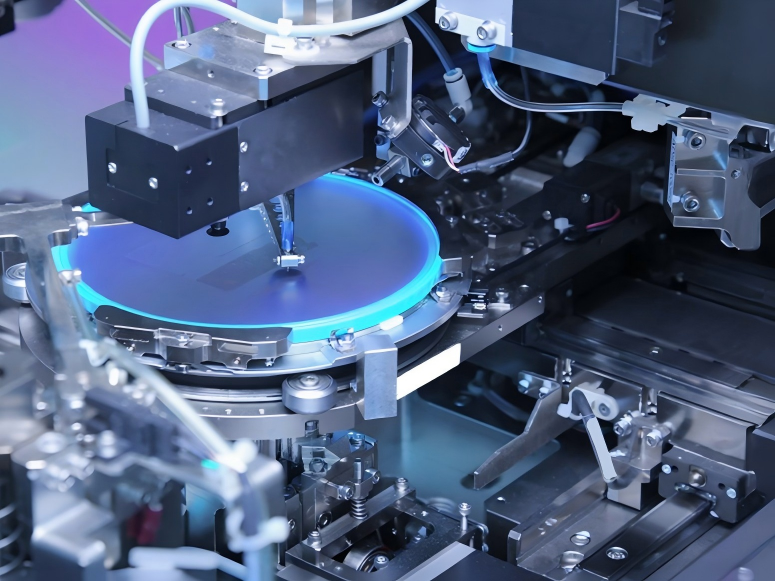

Harmonischer Drehantrieb vs. harmonisches Getriebe vs. Direktantriebs-Drehmomentmotor für Anlagen zur Halbleiterverpackung

Einführung

Die zunehmende Verbreitung fortschrittlicher Halbleitergehäuse erhöht den Druck auf Platzierungsgenauigkeit, Anlagendurchsatz, Wiederholgenauigkeit und Langzeitstabilität der Bewegung. Da Chipbonding, Wafer-Ausrichtung, Chipinspektion und hochdichte Gehäuseprozesse immer engere Toleranzen und kürzere Zykluszeiten erfordern, dient die Drehachse nicht mehr nur der Änderung der Winkelposition.

Für Hersteller von Verpackungsmaschinen ist die relevantere technische Frage:

Wenn eine präzise Drehachse erforderlich ist, sollte die Maschine einen Harmonic-Rotationsaktuator , ein Harmonic-Reduziergetriebe mit Servomotor oder einen Direktantriebs-Drehmomentmotor verwenden?

Die Antwort hängt davon ab, wie die Drehachse mit Lastträgheit, Beschleunigung, Einschwingzeit, Winkelpositionierung, Torsionssteifigkeit, thermischer Drift, mechanischer Integration und Dauerzyklusstabilität umgehen soll.

Dies ist besonders wichtig bei Chipbonding- und modernen Verpackungsanlagen. Eine Drehachse muss unter Umständen nur eine geringe Winkelkorrektur vornehmen, diese Bewegung aber tausendfach wiederholen und dabei eine stabile Positionierung gewährleisten. Eine alleinige Angabe der nominellen Genauigkeit reicht daher nicht aus, um zu beurteilen, ob eine Bewegungslösung für Produktionsanlagen geeignet ist.

1. Warum die Drehbewegung in der modernen Verpackungsindustrie immer wichtiger geworden ist

Die Präzisionsanforderungen an die Halbleitergehäusetechnik werden zunehmend auf das dem Prozess zugrunde liegende Bewegungssystem übertragen.

Bei herkömmlichen Gehäuseverfahren können die Positionierungstoleranzen relativ groß sein. Bei Flip-Chip-, Advanced-Substrate-Packaging-, Chiplet-Integrations- und anderen Hochdichte-Gehäuseverfahren wird der Ausrichtungsbereich jedoch deutlich kleiner.

Das Bewegungssystem muss daher Folgendes gewährleisten:

• Hohe Positioniergenauigkeit

• Geringer Winkelfehler

• Hohe Torsionssteifigkeit

• Stabile dynamische Reaktion

• Geringe Vibrationen

• Kurze Absetzzeit

• Geringe thermische Drift

Konstante Leistung während langer Produktionszyklen

Noch wichtiger ist, dass Genauigkeit und Durchsatz nicht getrennt voneinander bewertet werden können.

Eine Drehachse, die ihre Zielposition präzise erreicht, aber eine zu lange Einschwingzeit benötigt, kann die UPH (Ultra-Peak Height) verringern. Umgekehrt kann eine Erhöhung der Beschleunigung ohne ausreichende strukturelle Steifigkeit Vibrationen verursachen und die tatsächliche Einschwingzeit verlängern.

Dadurch wird ein praxisnäheres technisches Ziel geschaffen:

Ziel ist nicht einfach nur eine höhere Genauigkeit, sondern die Aufrechterhaltung der erforderlichen Genauigkeit bei der angestrebten Zykluszeit während der kontinuierlichen Produktion.

Hier kommt es auf die Wahl der Architektur des Drehgetriebes oder des Motors an.

2. Was bestimmt tatsächlich die Leistungsfähigkeit der Drehpositionierung?

Bei Halbleiterverpackungsanlagen konzentriert man sich leicht auf die Spezifikation einer einzelnen Komponente.

Zum Beispiel:

• Encoder-Auflösung

• Harmonic Reducer Rückschlag

• Motordrehmoment

• Plattformwiederholbarkeit

Die endgültige Leistungsfähigkeit der Drehachse wird jedoch durch die gesamte Bewegungskette bestimmt.

Ein vereinfachtes System kann wie folgt betrachtet werden:

Motor → Getriebe → Lager → Drehstruktur → Encoder → Servosteuerung

Jede Schwäche in dieser Kette kann zum limitierenden Faktor werden.

Der erste zu bestimmende Parameter ist das gesamte Trägheitsmoment:

• Jtotal = Jplatform + Jworkpiece + Jfixture + Jother

• Während der Beschleunigung:

• Tacc = Jtotal × α

• Wo:

• Tacc = Beschleunigungsdrehmoment

• Jtotal = gesamtes Trägheitsmoment

• α = Winkelbeschleunigung

Dies ist insbesondere für Indexierungsanwendungen von Bedeutung.

Eine Halbleiterverpackungsmaschine benötigt möglicherweise keine kontinuierliche Hochgeschwindigkeitsrotation. Stattdessen kann sie wiederholt folgende Aufgaben ausführen:

beschleunigen → drehen → verlangsamen → beruhigen → verarbeiten → neu starten

Unter diesen Bedingungen können das Beschleunigungsmoment und das Einschwingverhalten wichtiger sein als die nominelle Höchstgeschwindigkeit.

3. Der eigentliche Kompromiss: Präzision, Durchsatz und mechanische Architektur

Das von Ihnen bereitgestellte Originalmaterial der Branche enthält einen wichtigen Punkt:

Präzision ist nicht gleich Ausbeute.

Eine Spezifikation wie ±3 μm @ 3σ ist lediglich ein statischer oder festgelegter Leistungsindikator. In Produktionsanlagen besteht die größere Herausforderung darin, diese Leistung unter folgenden Bedingungen aufrechtzuerhalten:

• Hochfrequenzbetrieb

• Thermische Änderungen

• Wiederholtes Beschleunigen und Abbremsen

• sich ändernden Lasten

• Lange Betriebszeiten

Aus diesem Grund legen die Entwickler von Halbleiteranlagen zunehmend Wert auf thermische Stabilität, strukturelle Steifigkeit, Rückkopplungsarchitektur und Bewegungskompensation.

Das gleiche Prinzip gilt für die Drehachse.

Eine Rotationslösung sollte daher nicht einfach nur anhand folgender Kriterien bewertet werden:

„Wie gering ist die Gegenreaktion?“

aber durch:

Wie schnell und wiederholt kann die Achse die erforderliche Winkelposition erreichen und unter Produktionsbedingungen stabil bleiben?

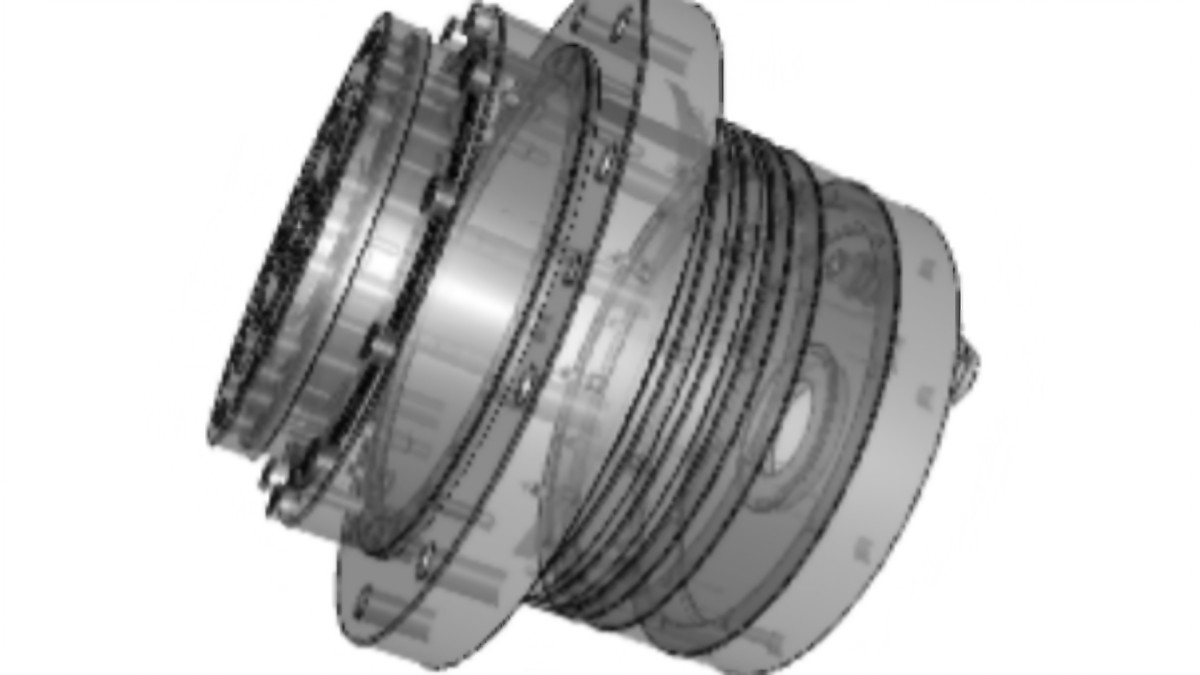

4. Harmonischer Drehantrieb: Wenn Integration und Drehmomentdichte entscheidend sind

Für Halbleiteranlagen ist ein Harmonic Rotary Actuator besonders interessant, wenn die Drehachse eine hohe Drehmomentdichte, geringes Umkehrspiel, kompakte Bauweise und integrierte Bewegungssteuerung kombinieren muss.

Im Gegensatz zu einer herkömmlichen Motor-plus-Getriebe-Architektur kann ein integrierter Aktor die Anzahl der mechanischen Schnittstellen innerhalb der Drehachse reduzieren.

Dies kann in folgenden Fällen wertvoll sein:

• Die-Bonding-Anlage

• Wafer-Positionierung

• Chipausrichtung

• Rotationsinspektion

• Präzisionsindexierung

• Verpackungsprüfung

• Kompakte Halbleiterautomatisierungsmodule

Der entscheidende Vorteil besteht nicht einfach darin, dass der Aktor mehrere Komponenten enthält.

Die wichtigere Frage lautet:

Kann die integrierte Architektur die mechanische Fehlerkette vereinfachen und gleichzeitig die erforderliche dynamische Leistungsfähigkeit aufrechterhalten?

Für kompakte Verpackungsmaschinen kann dies ein erheblicher Vorteil sein.

5. Harmonisches Getriebe: Mehr Freiheit für die Entwicklung von OEM-Antriebssystemen

Ein Oberwellenreduzierer verfolgt einen anderen Ansatz.

Anstatt Motor und Getriebe zu integrieren, wird das Untersetzungsgetriebe Teil der eigenen Antriebsarchitektur des OEM.

Dies ermöglicht es Ingenieuren, unabhängig voneinander auszuwählen:

• Servomotor

• Motorträgheit

• Encoder

• Servoantrieb

• Steuerungsplattform

• Reduktionsverhältnis

• Lageranordnung

• Mechanisches Gehäuse

Diese Flexibilität kann insbesondere für Halbleiteranlagenhersteller von Nutzen sein, die bereits über standardisierte Servoplattformen verfügen.

Wenn beispielsweise eine Anlagenplattform über mehrere Achsen hinweg Servomotoren der 400-W- oder 750-W-Familie verwendet, kann ein Harmonic Reducer entsprechend den tatsächlichen Anforderungen an Trägheitsmoment und Drehmoment auf diesen Motor abgestimmt werden.

Der technische Vorteil liegt daher in der Systemflexibilität und nicht in der Integration.

Dadurch eignet sich das Harmonic Reducer-Getriebe besonders für kundenspezifische Drehachsen und OEM-Ausrüstungsplattformen.

6. Direktantriebs-Drehmomentmotor: Wegfall der Untersetzungsstufe

Der Direktantriebs-Drehmomentmotor geht das gleiche Problem von der entgegengesetzten Seite an.

Anstatt das Ausgangsdrehmoment über ein Untersetzungsverhältnis zu erhöhen, erzeugt der Motor das benötigte Drehmoment direkt.

Dadurch entfällt die mechanische Reduktionsstufe.

Für Halbleiteranlagen kann dies von Vorteil sein, wenn die Drehachse Folgendes erfordert:

• Hohes dynamisches Ansprechverhalten

• Gleichmäßige Drehung

• Minimaler mechanischer Übertragungsfehler

• Schnelle Beschleunigung und Verzögerung

• Kontinuierliche Drehbewegung

• Hohe Winkelauflösung

Die Eliminierung des Reduzierstücks beseitigt jedoch nicht automatisch alle Bewegungsfehler.

Die endgültige Leistung hängt weiterhin ab von:

Motor + Encoder + Lager + Drehstruktur + Steuerung + Thermische Stabilität

Eine Direktantriebsarchitektur muss daher als Gesamtsystem bewertet werden.

7. Welche Architektur eignet sich besser für die Chipverklebung?

Hier sollten die drei Technologien aus der Perspektive der konkreten Geräteentwicklung verglichen werden.

Eine Die-Bonding-Maschine kann mehrere Bewegungsachsen verwenden.

Das X/Y-System dient der Feinpositionierung, während eine θ-Achse Winkelabweichungen zwischen Chip und Substrat ausgleichen kann.

Die θ-Achse benötigt typischerweise:

• Kleine Winkelkorrektur

• Hohe Wiederholgenauigkeit

• Schnelle Absetzung

• Geringe Vibrationen

• Stabile Leistung über wiederholte Zyklen

Für diese Art von Achse kann ein Harmonic-Rotationsaktuator ein sinnvolles Gleichgewicht zwischen Drehmomentdichte, Kompaktheit, Untersetzungsverhältnis und Positioniergenauigkeit bieten.

Ein Harmonic Reducer wird dann attraktiv, wenn der OEM bereits einen bevorzugten Servomotor hat und die volle Kontrolle über die Motor-Getriebe-Kombination haben möchte.

Ein Direktantriebs-Drehmomentmotor kann dann die bessere Wahl sein, wenn dynamisches Ansprechverhalten und direkte Drehsteuerung wichtiger sind als die Drehmomentvervielfachung.

Daher hängt die richtige Entscheidung eher von der Maschinenarchitektur als allein vom Technologienamen ab.

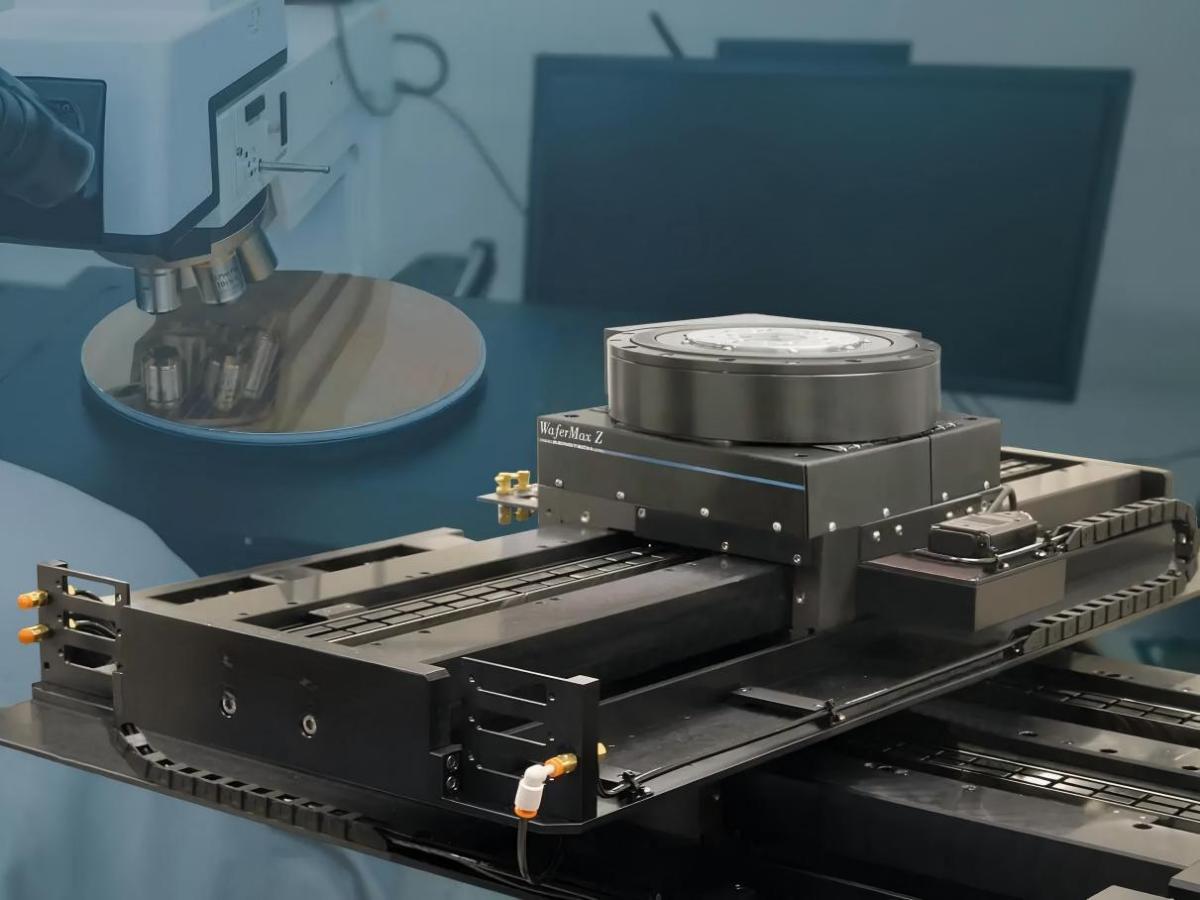

8. Drehbewegung bei der Waferausrichtung und -prüfung

Die Ausrichtung und Inspektion der Wafer bringen weitere Anforderungen mit sich.

Die Drehachse muss möglicherweise mit Folgendem zusammenarbeiten:

Bildverarbeitung → Positionsberechnung → Drehkorrektur → Servo-Rückmeldung

Der Korrekturwinkel mag klein sein, aber die Bewegung kann während des gesamten Produktionszyklus wiederholt auftreten.

Zu den wichtigen Parametern gehören hierbei:

• Genauigkeit der Winkelpositionierung

• Wiederholbarkeit

• Absetzzeit

• Encoder-Auflösung

• Mechanische Steifigkeit

• Thermische Drift

Ein harmonischer Drehantrieb kann von Vorteil sein, wenn die Achse eine hohe Untersetzung und eine kompakte Integration erfordert.

Ein Direktantriebs-Drehmomentmotor kann von Vorteil sein, wenn die Anwendung ein hohes dynamisches Ansprechverhalten und eine kontinuierliche, gleichmäßige Rotation erfordert.

Ein Harmonic Reducer kann eine flexible Lösung bieten, wenn der Gerätehersteller seine eigene Motor- und Servoarchitektur integrieren möchte.

9. Präzisionsindexierung: Beschleunigungsmoment nicht ignorieren

Die Berechnungslogik Ihres ursprünglichen Materials ist hier besonders wertvoll.

Für einen Teiltisch:

Tacc = J × α

Das erforderliche Motordrehmoment wird nicht allein durch die Lastmasse bestimmt.

Der Designer muss Folgendes berücksichtigen:

• Trägheitsmoment des Drehtisches

• Werkstückverteilung

• Trägheit der Vorrichtung

• Drehwinkel

• Beschleunigungszeit

• Verzögerungszeit

• Zykluszeit

Beispielsweise kann ein Drehtisch, der mehrere Halbleiterbauteile trägt, ein relativ hohes Trägheitsmoment aufweisen, selbst wenn die Gesamtmasse nicht besonders groß ist.

Wenn die Anlage versucht, die Zykluszeit durch Erhöhung der Beschleunigung zu verkürzen, steigt das erforderliche Beschleunigungsmoment entsprechend an.

Dadurch entsteht eine direkte Beziehung:

Kürzere Zykluszeit → höhere Beschleunigung → höherer Drehmomentbedarf → höhere Anforderungen an Struktur und Steuerung

Daher reicht es nicht aus, ein Getriebe allein anhand des Nenndrehmoments auszuwählen.

10. Harmonisches Untersetzungsgetriebe und harmonischer Drehantrieb: Die Anpassung der Trägheitsmomente ist entscheidend

Bei Verwendung eines Servomotors mit einem Harmonic-Reduziergetriebe oder einem Harmonic-Drehantrieb beträgt die auf die Motorseite übertragene Lastträgheit ungefähr:

• Jmotorseite = Jlast / i²

• wobei i das Reduktionsverhältnis ist.

Dies ist einer der Gründe, warum ein hohes Untersetzungsverhältnis in Präzisionsrotationssystemen von Vorteil sein kann.

Designer sollten jedoch ein höheres Reduktionsverhältnis nicht automatisch als besser interpretieren.

Ein übermäßig hohes Verhältnis kann folgende Auswirkungen haben:

• Maximale Ausgangsgeschwindigkeit

• Dynamisches Verhalten

• Übertragungseffizienz

• Betriebsbereich des Motors

Das richtige Verhältnis sollte daher durch Abwägen ausgewählt werden:

Drehmoment + Trägheit + Drehzahl + Einschwingzeit + Zykluszeit

anstatt das höchstmögliche Reduktionsverhältnis zu wählen.

11. Direktantrieb vs. Harmonic Transmission: Der wichtigste technische Unterschied

Der Vergleich wird deutlicher, wenn man ihn aus der Perspektive der Bewegungskette betrachtet.

Harmonische Übertragung

Servomotor → Harmonic-Reduziergetriebe → Drehlast

oder

Integrierter Motor → Harmonisches Getriebe → Drehlast

Die Untersetzungsstufe sorgt für eine Drehmomentverstärkung und ermöglicht es einem kleineren, schneller laufenden Motor, eine größere Last anzutreiben.

Direktantrieb

Drehmomentmotor → Rotationslast

Der Motor treibt die Last direkt an.

Das heisst:

• Harmonische Lösung

Besser geeignet für:

• Hohes Drehmoment

• Hohes Reduktionsverhältnis

• Kompakte Installation

• Präzisionsindexierung

• Hochbelastbare Drehachsen

• Direktantriebslösung

Besser geeignet für:

• Hohes dynamisches Ansprechverhalten

• Kontinuierliche Rotation

• Gleichmäßige Bewegung

• Hochgeschwindigkeitspositionierung

Anwendungen, bei denen eine mechanische Reduzierung unerwünscht ist

Keine der beiden Architekturen sollte als universell überlegen angesehen werden.

12. Was ist mit Hohldrehtischen?

Das Originalmaterial hebt auch eine wichtige Anwendung hervor: hohle Drehplattformen.

Halbleiteranlagen müssen häufig folgende Verbindungen herstellen:

• Kabel

• Pneumatikrohre

• Vakuumleitungen

• Sensorverdrahtung

• Optische Komponenten

• durch den Mittelpunkt einer Drehachse.

Eine hohle Rotationskonstruktion kann daher erhebliche mechanische Vorteile bieten.

Für Anwendungen, bei denen die Drehachse zusätzlich Folgendes erfordert:

• Hohes Reduktionsverhältnis

• Geringes Spiel

• Hohes Drehmoment

• Kompakte Integration

Ein harmonischer Drehantrieb mit Hohlstruktur kann eine Alternative zu einem herkömmlichen Hohldrehtisch darstellen.

Zu den wichtigsten Auswahlkriterien sollten folgende gehören:

• Hohldurchmesser

• Ausgangsdrehmoment

• Radiallast

• Axiallast

• Zulässiges Moment

• Wiederholbarkeit

• Höchstgeschwindigkeit

Dies ist insbesondere für Halbleiteranlagen relevant, da die Kabelführung und die Integration interner Sensoren direkten Einfluss auf das Maschinenlayout haben können.

13. Was sollten Halbleiteranlagenbauer vergleichen?

Anstatt nur Katalogspezifikationen zu vergleichen, sollten Ingenieure eine Systembewertungsmatrix erstellen.

Die wichtigste Schlussfolgerung lautet:

Die richtige Lösung wird durch das erforderliche Bewegungsprofil bestimmt, nicht einfach durch die nominelle Genauigkeitsvorgabe.

14. Wie die thermische Stabilität die Auswahl beeinflusst

Dies ist ein Teil Ihres ursprünglichen Materials, der meiner Meinung nach im HONPINE-Artikel viel stärker hervorgehoben werden sollte.

Bei der Halbleiterverpackung kann die Maschine viele Stunden lang ununterbrochen laufen.

Selbst wenn die Drehachse beim Anlauf ihre Zielposition genau erreicht, kann sich diese durch die Wärmeausdehnung allmählich verändern:

• Lagerposition

• Mechanische Abmessungen

• Encoder-Referenz

• Motorische Eigenschaften

• Übertragungsverhalten

Daher sollten Ingenieure Folgendes bewerten:

Anfangsgenauigkeit + thermische Drift + Langzeitwiederholbarkeit

und nicht nur die anfängliche Genauigkeit.

Dies ist besonders wichtig, wenn die Geräte eine Platzierungsgenauigkeit im Mikrometerbereich erfordern.

Aus diesem Grund sollte der Drehantrieb bzw. das Getriebe zusammen mit Folgendem bewertet werden:

• Mechanische Struktur

• Wärmeerzeugung

• Motorauswahl

• Encoder-Position

• Kontrollkompensation

• Thermische Auslegung der Maschine

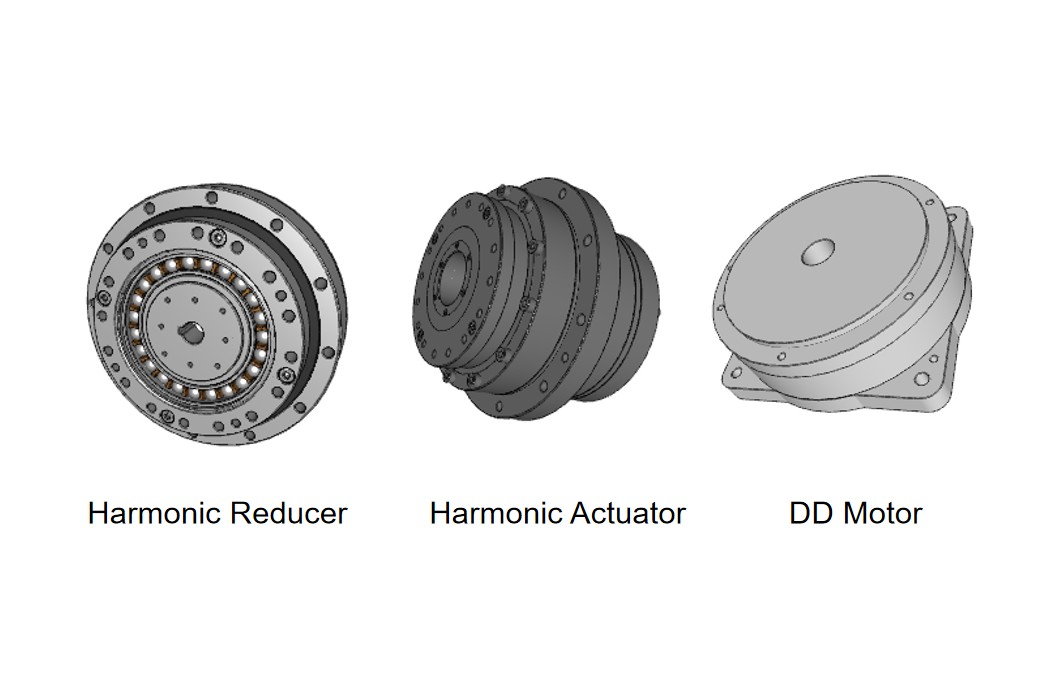

15. Wie wählt man die richtige Lösung aus den drei Möglichkeiten?

Eine praxisorientierte ingenieurtechnische Entscheidung lässt sich wie folgt zusammenfassen.

Wählen Sie einen Harmonic-Rotationsantrieb, wenn:

• Die Drehachse muss kompakt sein.

• Ein hohes Drehmoment ist erforderlich.

• Geringes Spiel ist wichtig

• Ein hohes Reduktionsverhältnis ist nützlich

• Eine integrierte Architektur kann die Maschine vereinfachen

• Die Ausrüstung bietet nur begrenzten Installationsraum.

• Wählen Sie einen Oberwellenreduzierer, wenn:

• Der OEM hat bereits einen bevorzugten Servomotor.

• Die Motorenauswahl muss flexibel bleiben.

• Die Drehachse ist hochgradig kundenspezifisch gefertigt.

Der Hersteller wünscht eine unabhängige Motor- und Getriebekonstruktion.

Es müssen mehrere Motorgrößen unterstützt werden.

Wählen Sie einen Direktantriebs-Drehmomentmotor, wenn:

• Hohes dynamisches Ansprechverhalten ist entscheidend

• Eine kontinuierliche Rotation ist erforderlich.

• Eine gleichmäßige Bewegung ist wichtig

• Die mechanische Reduktion sollte beseitigt werden.

• Der Motor kann das erforderliche Drehmoment direkt liefern.

16. Ein verbessertes Auswahlprinzip für Halbleiterverpackungsanlagen

Bei Halbleiteranlagen sollte der Auswahlprozess in folgender Reihenfolge erfolgen:

Prozessanforderung

↓

Genauigkeit und Wiederholbarkeit

↓

Bewegungsprofil

↓

Lastträgheit

↓

Erforderliches Drehmoment

↓

Absetzzeit

↓

Thermische Stabilität

↓

Mechanische Architektur

↓

Motor-/Getriebe-/Aktuatorauswahl

Das ist zuverlässiger als mit Folgendem zu beginnen:

„Welches Getriebe hat die höchste Präzision?“

Denn höchste Präzision auf Komponentenebene führt nicht zwangsläufig zu optimaler Maschinenleistung.

17. Die Rolle von HONPINE bei präzisen Drehbewegungen

An dieser Stelle kann HONPINE auf natürliche Weise in den Artikel einfließen, ohne ihn in eine Produktwerbung zu verwandeln.

Für Halbleiterverpackungsanlagen kann HONPINE drei sich ergänzende Drehbewegungsansätze anbieten.

Harmonischer Drehantrieb

Für kompakte, integrierte Drehachsen, die Folgendes erfordern:

Präzision + Drehmomentdichte + geringes Spiel + Integration

Präzisions-Harmonik-Reduzierstück

Für OEMs, die Folgendes benötigen:

flexible Motoranpassung + kundenspezifische Getriebearchitektur + präzise Positionierung

Rahmenloser Drehmomentmotor

Für Anwendungen, die Folgendes erfordern:

Direktantrieb + hohes dynamisches Ansprechverhalten + gleichmäßige Drehbewegung

Die drei Lösungen sollen einander nicht ersetzen.

Sie adressieren unterschiedliche technische Prioritäten innerhalb desselben Marktes für Präzisionsbewegungstechnik.

Abschluss

Die Entwicklung fortschrittlicher Halbleitergehäuse zwingt die Gerätehersteller dazu, nicht nur die Platzierungsgenauigkeit, sondern auch die Anzahl der Bauteile pro Stunde (UPH), die Einschwingzeit, die thermische Stabilität und die Langzeit-Wiederholbarkeit zu verbessern.

Bei Drehbewegungssystemen sollte die Wahl zwischen einem Harmonic-Rotationsaktuator, einem Harmonic-Reduziergetriebe und einem Direktantriebs-Drehmomentmotor daher auf dem gesamten Bewegungsprofil und nicht auf einer einzelnen Katalogangabe basieren.

Ein Harmonic-Rotationsaktuator eignet sich besonders dann, wenn hohe Drehmomentdichte, Kompaktheit, geringes Umkehrspiel und Systemintegration wichtig sind.

Ein Harmonic Reducer bietet mehr Flexibilität, wenn OEMs ihren eigenen Servomotor auswählen und ein kundenspezifisches Getriebesystem entwerfen möchten.

Ein Direktantriebs-Drehmomentmotor ist dann attraktiv, wenn hohes dynamisches Ansprechverhalten, gleichmäßige Bewegung und direkte Laststeuerung die Hauptanforderungen sind.

Bei Anlagen für die Chipbondierung, Waferausrichtung, Präzisionsindexierung, Rotationsinspektion, AOI und Halbleiterverpackung sollte die endgültige Auswahl auf folgenden Kriterien basieren:

Lastträgheit + Drehmoment + Drehzahl + Beschleunigung + Einschwingzeit + Wiederholgenauigkeit + Steifigkeit + thermische Stabilität + Bauraum.

Ziel ist es nicht einfach, das Bauteil mit der höchsten nominellen Genauigkeit auszuwählen.

Ziel ist es, eine Drehachse zu konstruieren, die die erforderliche Präzision bei der erforderlichen Produktionsgeschwindigkeit kontinuierlich und zuverlässig aufrechterhalten kann.
