Wie wählt man einen Roboter-Gelenkaktor aus: 3 wichtige Kriterien, die Ingenieure prüfen sollten?

Die Auswahl einesRoboter-Gelenkantriebsist nicht einfach eine Frage der Wahl des Modells mit dem höchsten Drehmoment oder der kleinsten Baugröße. Bei Industrierobotern, kollaborativen Robotern, humanoiden Robotern und anderen Robotersystemen wirkt sich die Antriebsauswahl direkt auf die Gelenkleistung, Regelstabilität, mechanische Integration und Entwicklungszeit aus.

Ein geeigneter Roboter-Gelenkantrieb muss den mechanischen Anforderungen jedes Gelenks entsprechen und zugleich korrekt mit dem Encoder, der Steuerung, dem Kommunikationsnetzwerk und der Energiearchitektur des Roboters zusammenarbeiten.

Für Ingenieure, die einen Roboterarm oder humanoiden Roboter entwickeln, verdienen drei Kriterien besondere Aufmerksamkeit, bevor Antriebsspezifikationen verglichen werden: die Abstimmung von Drehmoment und Übersetzungsverhältnis, die Kompatibilität von Encoder und Kommunikation sowie die technische Dokumentation und Integrationsunterstützung des Herstellers.

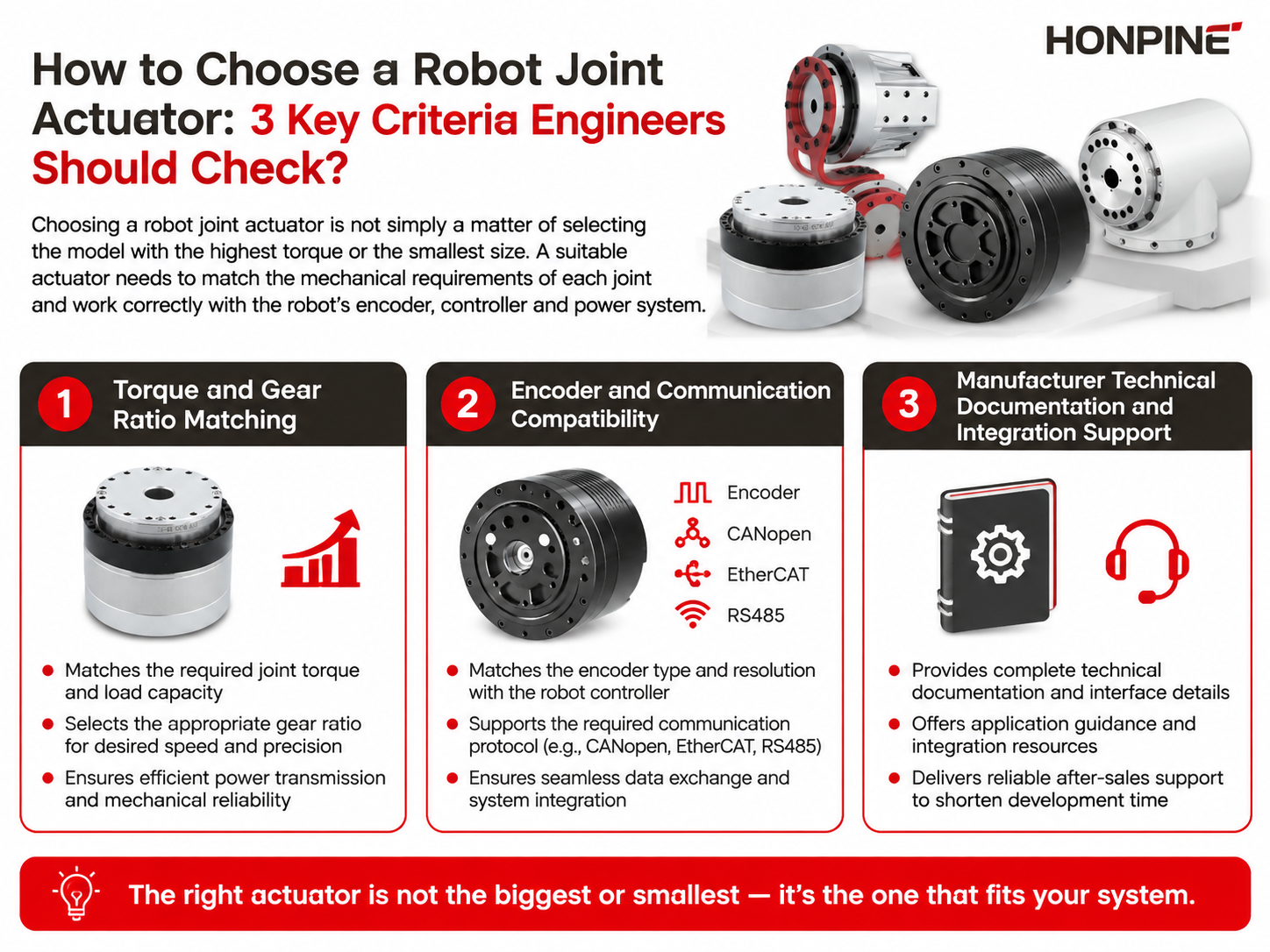

1. Drehmoment und Übersetzungsverhältnis vor dem Vergleich von Roboter-Gelenkantrieben berechnen

Der erste Schritt bei der Auswahl eines Roboter-Gelenkantriebs besteht darin, die tatsächlichen Lastanforderungen jedes Gelenks zu berechnen.

Ein Roboter benötigt nicht an jedem Gelenk denselben Antrieb. Schulter-, Ellbogen-, Hüft-, Knie-, Handgelenk- und andere Gelenke können deutlich unterschiedliche Drehmomentanforderungen haben, da sich ihre Lasten, Hebelarme, Bewegungsprofile und erforderlichen Beschleunigungen unterscheiden.

Statt mit einem Produktkatalog zu beginnen, sollten Ingenieure zunächst das erforderliche Dauerdrehmoment, Spitzendrehmoment, die Drehzahl, das Übersetzungsverhältnis und den Arbeitszyklus für jedes Gelenk definieren.

Dauerdrehmoment und Spitzendrehmoment müssen getrennt betrachtet werden

Das Dauerdrehmoment beschreibt das Drehmoment, das der Antrieb im Normalbetrieb liefern kann, während das Spitzendrehmoment mit kurzzeitiger Beschleunigung, Verzögerung, externen Lasten oder dynamischen Bewegungen verbunden ist.

Wird ausschließlich das Spitzendrehmoment als Auswahlkriterium verwendet, kann dies zu einem Antrieb führen, der auf dem Papier leistungsstark genug erscheint, sich jedoch nicht für den Dauerbetrieb eignet.

Bei Robotergelenken sollte der Auswahlprozess daher Folgendes berücksichtigen:

• Dauer- oder Nenndrehmoment

• Spitzendrehmoment

• Gelenkgeschwindigkeit

• Erforderliche Beschleunigung

• Übersetzungsverhältnis

• Arbeitszyklus

• Externe radiale und axiale Lasten

• Betriebstemperatur

• Verfügbarer Einbauraum

Der tatsächliche Drehmomentbedarf sollte anhand der mechanischen Struktur und des Bewegungsprofils des Roboters berechnet werden, anstatt ihn aus der maximalen Spezifikation des Antriebs abzuleiten.

Das Übersetzungsverhältnis beeinflusst die Leistung des Robotergelenks direkt

Das Übersetzungsverhältnis ist ein weiterer wichtiger Parameter bei der Auswahl eines Roboter-Gelenkantriebs.

Ein höheres Übersetzungsverhältnis kann das Ausgangsdrehmoment erhöhen und die Positionierauflösung verbessern, kann jedoch auch Ausgangsdrehzahl, reflektierte Trägheit, Wirkungsgrad und Rücktreibbarkeit beeinflussen.

Daher sollte das Übersetzungsverhältnis zusammen mit den Motoreigenschaften und den Gelenkanforderungen ausgewählt werden.

So kann beispielsweise bei einem hochbelasteten Schulter- oder Hüftgelenk ein hohes Ausgangsdrehmoment und eine hohe Drehmomentdichte priorisiert werden, während bei einem Handgelenkgelenk kompakte Abmessungen, geringe Trägheit und dynamisches Ansprechverhalten stärker im Vordergrund stehen können.

Dies ist ein Grund, warum ein Roboter an verschiedenen Gelenken unterschiedliche Antriebsgrößen und Übersetzungsverhältnisse verwenden kann, anstatt im gesamten Roboter nur ein Antriebsmodell einzusetzen.

Die Antriebsarchitektur auf das Gelenk abstimmen

Unterschiedliche Getriebetechnologien können ebenfalls das endgültige Gelenkdesign beeinflussen.

EinHarmonic-Antrieb kann für Robotergelenke attraktiv sein, die hohe Übersetzungsverhältnisse, kompakte Abmessungen, geringes Spiel und hohe Positioniergenauigkeit erfordern. Planetengetriebebasierte Antriebe bieten eine weitere Option, wenn Drehmomentdichte, Wirkungsgrad, Geschwindigkeit oder die mechanische Architektur priorisiert werden.

Wichtig ist, den Getriebetyp entsprechend den tatsächlichen mechanischen Anforderungen des Gelenks auszuwählen, anstatt einfach die Technologie mit dem höchsten beworbenen Drehmoment zu wählen.

Für einen Roboterhersteller ist es sinnvoll, vor der Kontaktaufnahme mit Lieferanten eine Anforderungstabelle für jedes einzelne Gelenk zu erstellen. Dadurch können Antriebsgröße, Übersetzungsverhältnis, Motorleistung und Encoderkonfiguration nach denselben technischen Kriterien bewertet werden.

2. Encoder- und Kommunikationskonfiguration können die Integrationszeit bestimmen

Drehmoment und mechanische Abmessungen bestimmen, ob ein Antrieb ein Gelenk physisch antreiben kann. Die Encoder- und Kommunikationskonfiguration bestimmt jedoch, wie leicht sich der Antrieb in das Robotersteuerungssystem integrieren lässt.

Dies wird in frühen Phasen der Roboterentwicklung häufig unterschätzt.

Ein Roboter-Gelenkantrieb kann ausgezeichnete mechanische Eigenschaften aufweisen und dennoch erheblichen Integrationsaufwand verursachen, wenn seine Encoderschnittstelle, sein Kommunikationsprotokoll, seine Verkabelung oder seine Steuerungsarchitektur nicht zum bestehenden System des Roboters passen.

Ein Encoder oder zwei Encoder?

Die Encoderkonfiguration sollte entsprechend der Steuerungsarchitektur des Roboters bewertet werden.

Ein einzelner Encoder kann für einige Gelenksteuerungssysteme ausreichend Rückmeldung liefern. Anspruchsvollere Robotergelenke können von Dual-Encoder-Architekturen profitieren, bei denen Rückmeldungen von der Motorseite und der Ausgangsseite für eine weiterentwickelte Bewegungssteuerung verwendet werden können.

Die beiden Rückmeldepositionen können unterschiedliche Informationen über das Getriebe und die Gelenkbewegung liefern.

So kann beispielsweise die Rückmeldung von der Motorseite für die Motorkommutierung und die Hochgeschwindigkeitsregelung wichtig sein, während die Rückmeldung von der Ausgangsseite direktere Informationen über die tatsächliche Gelenkposition liefern kann.

Bei Anwendungen, die hohe Positioniergenauigkeit, Nachgiebigkeitsregelung, Kraftregelung oder eine erweiterte Getriebekompensation erfordern, sollten Ingenieure prüfen, ob eine Einzelencoder-Architektur ausreichend ist.

Auch die Encoderauflösung sollte berücksichtigt werden. Eine höhere Encoderauflösung kann eine feinere Positionsrückmeldung liefern, die praktische Verbesserung hängt jedoch vom gesamten Steuerungssystem, der mechanischen Steifigkeit, den Getriebeeigenschaften und der Servoeinstellung ab.

CAN, CANopen, EtherCAT oder andere Schnittstellen?

Das Kommunikationsprotokoll ist ein weiterer wichtiger Gesichtspunkt bei der Auswahl eines Roboter-Gelenkantriebs.

CAN und CANopen werden aufgrund ihrer vergleichsweise einfachen Architektur und ihrer Eignung für die Mehrachsenkommunikation häufig in dezentralen Bewegungssystemen eingesetzt.

EtherCAT kann vorteilhaft sein, wenn der Roboter eine schnelle synchronisierte Kommunikation zwischen mehreren Gelenken und der zentralen Steuerung benötigt.

Die richtige Wahl hängt von der gesamten Steuerungsarchitektur des Roboters ab.

Vor dem Kauf von Antrieben sollten Ingenieure Folgendes bestätigen:

• Unterstützte Kommunikationsprotokolle

• Anforderungen an den Kommunikationszyklus

• Knoten- oder Achskonfiguration

• Definitionen von Verkabelung und Steckverbindern

• CANopen-Objektverzeichnis oder gleichwertige Kommunikationsdokumentation

• EtherCAT-Konfigurationsdateien, sofern zutreffend

• Fehlercodes und Diagnoseinformationen

• Methoden zur Parameterkonfiguration

• Firmware- und Softwarekompatibilität

Der Antrieb sollte nicht als isolierter Motor bewertet werden. Er sollte als Teil des vollständigen Robotersteuerungssystems bewertet werden.

Dokumentation kann mehr Zeit sparen als ein leistungsstärkerer Antrieb

Eines der häufigsten Integrationsprobleme ist nicht unbedingt ein Hardwareausfall. Es ist schlicht ein Mangel an technischen Informationen.

Wenn der Hersteller nur eine grundlegende Spezifikationstabelle bereitstellt, müssen Ingenieure möglicherweise dennoch Steckerbelegungen, Kommunikationsparameter, Encodereinstellungen, Steuerbefehle, Fehlercodes und Inbetriebnahmeverfahren selbst ermitteln.

Ein Lieferant, der vollständige technische Dokumentationen bereitstellt, kann diese Unsicherheit erheblich reduzieren.

Für einen Roboter-Gelenkantrieb sollte eine hilfreiche Dokumentation das Produktdatenblatt, den Schaltplan, das Kommunikationsprotokoll, die Parameterliste, die Steuerungsanweisungen, die mechanische Zeichnung und Informationen zur Fehlerbehebung umfassen.

Diese Dokumente sollten idealerweise vor der Kaufentscheidung verfügbar sein und nicht erst nach Eintreffen der Antriebe.

3. Technische Dokumentation und Engineering-Support des Herstellers bewerten

Das dritte Kriterium wird häufig übersehen, da es nicht in einer herkömmlichen Antriebsspezifikationstabelle erscheint.

Für Roboterhersteller und Systemintegratoren kann der Engineering-Support eines Lieferanten jedoch die Entwicklungszeit direkt beeinflussen.

Der Antrieb ist nur eine Komponente eines Robotergelenks. Ingenieure müssen ihn weiterhin in die mechanische Struktur, das elektrische System, das Kommunikationsnetzwerk und die Bewegungssteuerungssoftware integrieren.

Ein technisch kompetenter Antriebslieferant sollte daher mehr als einen Produktkatalog bereitstellen.

Prüfen Sie die technische Dokumentation, bevor Sie eine Bestellung aufgeben

Fordern Sie vor der Auswahl eines Roboter-Gelenkantriebs beim Lieferanten das vollständige technische Paket an.

Ingenieure sollten mindestens prüfen, ob der Hersteller Folgendes bereitstellen kann:

Mechanische Dokumentation: 3D-Modelle, Maßzeichnungen, Montageinformationen, Wellenspezifikationen, zulässige Lasten und Installationsanforderungen.

Elektrische Dokumentation: Steckverbinderdefinitionen, Schaltpläne, Spannungsanforderungen, Nennstromwerte, Bremsverdrahtung und Encoderschnittstellen.

Steuerungsdokumentation: Kommunikationsprotokoll, Steuerungsparameter, Betriebsarten, Fehlercodes und Anweisungen zur Inbetriebnahme.

Leistungsdokumentation: Nenndrehmoment, Spitzendrehmoment, Drehzahl, Übersetzungsverhältnis, Wirkungsgrad, Spiel, Wiederholgenauigkeit, Encoderauflösung und Betriebsbedingungen.

Dokumentation zur Fehlerbehebung: Übertemperaturschutz, Überlastverhalten, Bremsbetrieb, Kommunikationsfehler, Encoderfehler und andere häufige Probleme.

Die Qualität dieser Dokumente ist eine praktische Möglichkeit zu bewerten, ob ein Lieferant über echte Engineering-Erfahrung mit Roboteranwendungen verfügt.

Die mechanische Integration ist ebenso wichtig wie das Nenndrehmoment

Ein Roboter-Gelenkantrieb kann die Drehmomentanforderung erfüllen, aber aufgrund seines mechanischen Bauraums dennoch ungeeignet sein.

Ingenieure sollten daher das vollständige Antriebspaket bewerten, einschließlich:

• Gesamtdurchmesser

• Axiale Länge

• Gewicht

• Montageschnittstelle

• Abtriebswelle oder Flansch

• Kabelführung

• Anforderungen an die Hohlwelle

• Bremskonfiguration

• Encoderposition

• Kühlanforderungen

Dies wird besonders bei humanoiden Robotern und kompakten Roboterarmen wichtig, bei denen jedes Gramm und jeder Millimeter das gesamte mechanische Design beeinflussen kann.

Ein kompakter Antrieb mit hoher Drehmomentdichte kann dazu beitragen, Gelenkgröße und Robotermasse zu reduzieren, jedoch nur, wenn die Montage- und Kabelarchitektur des Antriebs mit dem Roboter kompatibel ist.

Umgebungsbedingungen sollten frühzeitig bestätigt werden

Das Nenndrehmoment und die Nenndrehzahl des Antriebs werden normalerweise unter definierten Betriebsbedingungen angegeben.

Temperatur, Feuchtigkeit, Vibration, Einbaulage, Arbeitszyklus und Kühlbedingungen können die tatsächliche Leistung beeinflussen.

So kann beispielsweise der Betrieb bei erhöhten Temperaturen einen thermischen Schutz auslösen oder eine Drehmomentreduzierung erfordern. Auch der Betrieb bei niedrigen Temperaturen kann die Schmier- und Reibungseigenschaften verändern.

Wenn ein Robotersystem nahe den Umgebungsgrenzen des Antriebs betrieben wird, sollten Ingenieure daher vor der endgültigen Festlegung des Antriebsmodells die vom Hersteller empfohlenen Derating-Bedingungen anfordern.

Harmonic-Antrieb im Vergleich zu anderen Architekturen für Roboter-Gelenkantriebe

Bei präzisen Robotergelenken besteht eine der wichtigsten Entscheidungen darin, ob ein Harmonic-Antrieb, ein Planetengetriebeantrieb oder eine andere integrierte Getriebearchitektur eingesetzt wird.

Ein harmonischer Antrieb kombiniert einen Motor mit einem Harmonic-Getriebemechanismus und kann in einem relativ kompakten Bauraum ein hohes Übersetzungsverhältnis bereitstellen. Dadurch ist diese Architektur besonders relevant für Robotergelenke, bei denen Platz, Gewicht, Positioniergenauigkeit und Spiel wichtig sind.

Eine Harmonic-Getriebeübertragung ist jedoch nicht automatisch für jedes Gelenk die beste Wahl.

Bei der Auswahl sollten alle Anforderungen berücksichtigt werden, einschließlich Drehmoment, Drehzahl, Wirkungsgrad, Spiel, Steifigkeit, Rücktreibbarkeit, Gewicht, Abmessungen, Arbeitszyklus und Steuerungsanforderungen.

Bei einem hochpräzisen Roboterhandgelenk können beispielsweise Kompaktheit und Positionierleistung stärker im Vordergrund stehen, während bei einem schwer belasteten Gelenk Drehmomentdichte und thermische Kapazität priorisiert werden können.

Die richtige Frage lautet daher nicht „Welcher Antrieb hat das höchste Drehmoment?“, sondern vielmehr „Welche Antriebsarchitektur liefert die erforderliche Gelenkleistung innerhalb der verfügbaren mechanischen und elektrischen Rahmenbedingungen?“

Ein praktischer Auswahlprozess für Roboter-Gelenkantriebe

Ein praktischer Auswahlprozess kann in drei Phasen unterteilt werden.

Erstens: Berechnen Sie die mechanischen Anforderungen jedes Gelenks. Definieren Sie Dauerdrehmoment, Spitzendrehmoment, Drehzahl, Beschleunigung, Übersetzungsverhältnis, Arbeitszyklus, zulässige Gelenkgröße und Maximalgewicht.

Zweitens: Definieren Sie die elektrische und steuerungstechnische Architektur. Bestätigen Sie Motorspannung, Encoderkonfiguration, Kommunikationsprotokoll, Steuerungskompatibilität, Bremsanforderungen, Verkabelung und Rückmeldearchitektur.

Drittens: Bewerten Sie den technischen Support des Lieferanten. Fordern Sie mechanische Zeichnungen, 3D-Modelle, Schaltpläne, Kommunikationsdokumentation, Parameterdefinitionen, Informationen zur Fehlerbehebung und beispielhafte Inbetriebnahmeverfahren an.

Dieser Prozess hilft, einen häufigen Fehler in der Robotikentwicklung zu vermeiden: die Auswahl eines Antriebs anhand weniger zentraler Spezifikationen und die Entdeckung von Integrationsproblemen erst nach der Montage des Prototyps.

Warum die Drehmomentdichte bei der Auswahl von Roboter-Gelenkantrieben wichtig ist？

Bei modernen Robotersystemen verdient die Drehmomentdichte besondere Aufmerksamkeit.

Ein Robotergelenk muss ausreichend Drehmoment erzeugen und gleichzeitig möglichst wenig zusätzliche Masse und Volumen beitragen. Dies ist besonders wichtig für humanoide Roboter und leichte Roboterarme.

Ein schwererer Antrieb an einem distalen Gelenk kann auch die Last erhöhen, die vorgelagerte Gelenke tragen müssen, und dadurch möglicherweise einen Kaskadeneffekt in der gesamten mechanischen Struktur des Roboters verursachen.

Aus diesem Grund sollten Ingenieure das Drehmoment gemeinsam mit Gewicht und Abmessungen des Antriebs bewerten, anstatt das Drehmoment als unabhängige Spezifikation zu betrachten.

Eine hilfreiche technische Kennzahl ist das Verhältnis zwischen Ausgangsdrehmoment, Antriebsmasse und Einbauvolumen.

Hier können kompakte Harmonic-Antriebe und integrierte Roboter-Gelenkantriebe für Anwendungen mit hoher erforderlicher Drehmomentdichte besonders wertvoll werden.

Fragen an einen Hersteller von Roboter-Gelenkantrieben

Vor der Bestellung sollte ein Roboterhersteller klare Antworten auf mehrere praktische Fragen erhalten können.

Kann der Antrieb unter dem tatsächlichen Arbeitszyklus das erforderliche Dauer- und Spitzendrehmoment liefern?

Welches Übersetzungsverhältnis ist für die erforderliche Gelenkgeschwindigkeit verfügbar?

Welche Encoderkonfiguration wird unterstützt?

Ist der Antrieb mit CAN, CANopen, EtherCAT oder der bestehenden Kommunikationsarchitektur des Roboters kompatibel?

Sind mechanische Zeichnungen und 3D-Modelle verfügbar?

Werden vollständige Schaltpläne und Steckverbinderdefinitionen bereitgestellt?

Kann der Hersteller Kommunikationsdokumentation und Unterstützung bei der Inbetriebnahme bereitstellen?

Was geschieht bei Überlast- oder Übertemperaturbedingungen?

Ist eine Bremse verfügbar, wenn das Gelenk seine Position nach einem Stromausfall halten muss?

Kann der Lieferant kundenspezifische mechanische, elektrische oder kommunikative Anforderungen unterstützen?

Diese Fragen geben häufig mehr Aufschluss über die Eignung eines Lieferanten als eine herkömmliche Produktbroschüre.

Fazit: Den Roboter-Gelenkantrieb als Gesamtsystem auswählen

Die Auswahl eines Roboter-Gelenkantriebsim Jahr 2026 sollte nicht mit einem einfachen Vergleich von Drehmomentwerten beginnen.

Ein besserer Ansatz besteht darin, die tatsächliche technische Entscheidungsreihenfolge einzuhalten: Zuerst Drehmoment, Drehzahl und Übersetzungsverhältnis an die mechanischen Anforderungen anpassen; dann die Kompatibilität von Encoder und Kommunikation überprüfen; und schließlich die Dokumentation und den Engineering-Support des Herstellers bewerten.

Bei Robotersystemen wird die Antriebsleistung nicht nur durch Motor und Getriebe bestimmt, sondern durch das Zusammenspiel von Getriebeübertragung, Encoder, Steuerung, mechanischer Struktur und Steuerungssoftware.

Für Hersteller, die Industrieroboter, kollaborative Roboter, humanoide Roboter und andere präzise Robotersysteme entwickeln, kann dieser systemorientierte Ansatz das Integrationsrisiko verringern und den Weg von der Antriebsauswahl zu einem funktionsfähigen Robotergelenk verkürzen.

HONPINE entwickelt integrierte Bewegungslösungen, einschließlichharmonischer Servoantriebe, harmonischer Roboter-Gelenkmodule, DC-Antriebsradmodule und Präzisionsgetriebekomponentenfür Anwendungen in der Robotik und industriellen Automatisierung. Durch die gemeinsame Bewertung von Antriebsdrehmoment, Getriebearchitektur, Rückmeldekonfiguration, mechanischer Integration und Steuerungskompatibilität können Ingenieure einenRoboter-Gelenkantrieb auswählen, der nicht nur auf dem Papier leistungsstark ist, sondern sich auch praktisch in den endgültigen Roboter integrieren lässt.
