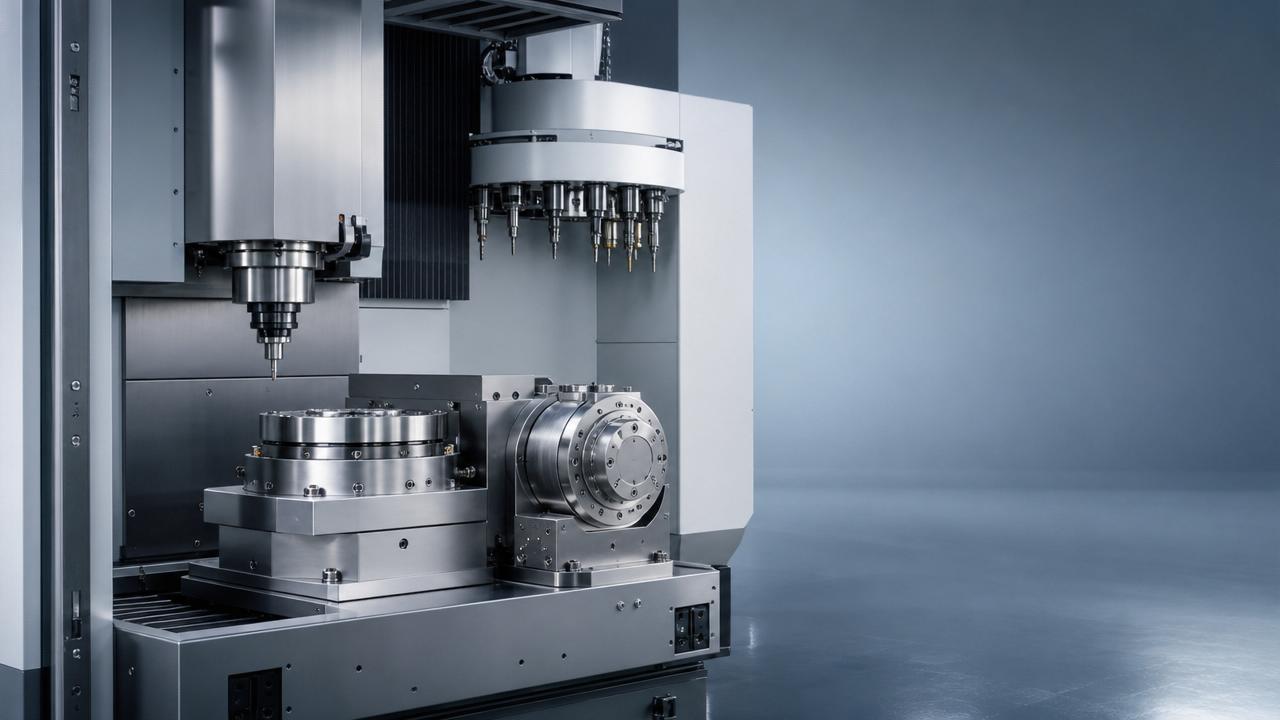

Was macht die Firma Harmonic Drive?

Wenn Sie sich jemals gefragt haben, „Was macht Harmonic Drive Company?”, liegt die Antwort im Kern der modernen Präzisions-Bewegungstechnik. Weit verbreitet in Werkzeugmaschinen und fortschrittlichen Automatisierungssystemen, ist Harmonic Drive Company auf hochpräzise Getriebelösungen spezialisiert, die Positionierung, Effizienz und kompakte Bauweise verbessern. Dieser Artikel beleuchtet die Kernprodukte, Branchenanwendungen und warum diese Technologie für die Hochleistungsfertigung wichtig ist.

Für Einkäufer, Konstrukteure und Produktionsleiter im Bereich Werkzeugmaschinen ist diese Frage selten theoretisch. Sie wirkt sich direkt auf Achsgenauigkeit, Maschinenstellfläche, Wiederholgenauigkeit, Wartungsintervalle und die Fähigkeit aus, enge Toleranzen über lange Produktionszyklen einzuhalten.

In der Praxis ist dieHarmonic Drive-Technologieeng mit servogesteuerten Bewegungssystemen verbunden, bei denen kompakte Baugröße, geringes Umkehrspiel und präzise Übertragung wichtig sind. In Werkzeugmaschinen kann dies Drehtische, Werkzeugwechsler, artikulierte Ladeeinheiten, Indexiersysteme und auf CNC-Anlagen basierende Hilfsautomatisierung beeinflussen.

Kerngeschäft: Präzisionsbewegung und Getriebetechnologie für Werkzeugmaschinen

Im Kern entwickelt und liefert Harmonic Drive Company Präzisionsgetriebekomponenten und Motion-Control-Produkte, die für Anwendungen mit genauer rotatorischer Positionierung in kompakter Bauform ausgelegt sind. Die bekannteste Produktfamilie ist das Strain-Wave-Getriebe, das häufig dort gewählt wird, wo das Umkehrspiel extrem gering sein muss und hohe Übersetzungsverhältnisse bei begrenztem Bauraum erforderlich sind.

Für Werkzeugmaschinen ist dies wichtig, weil viele Subsysteme unter anspruchsvollen Bedingungen arbeiten: kontinuierliches Indexieren, häufige Start-Stopp-Zyklen, Servosynchronisation und wiederholte Positionierung oft innerhalb von Bogenminuten oder besser. Eine Standard-Stirnrad- oder Planetenanordnung kann in einigen Fällen geeignet sein, jedoch nicht immer dann, wenn der Einbauraum knapp ist und Genauigkeitsdrift kontrolliert werden muss.

Welche Produkte werden typischerweise mit Harmonic Drive-Lösungen in Verbindung gebracht?

Zum Portfolio gehören im Allgemeinen Präzisionsgetriebe, Aktormodule, Servokomponenten, Dreheinheiten und integrierte Bewegungsbaugruppen. In Werkzeugmaschinenumgebungen werden diese Produkte häufig mit Servomotoren von 200 W bis zu mehreren kW kombiniert, abhängig von Achslast, Einschaltdauer und Beschleunigungsanforderungen.

Ein wesentlicher Vorteil ist die Möglichkeit, hohe Untersetzungsverhältnisse oft in nur einer kompakten Stufe zu erreichen. Übersetzungen wie 30:1, 50:1, 80:1 oder 100:1 können eine feinfühlige Bewegungssteuerung unterstützen, ohne ein großes mehrstufiges Getriebe zu benötigen, was Konstrukteuren hilft, die mechanische Komplexität zu reduzieren und Einbauraum zu sparen.

Warum geringes Umkehrspiel in Werkzeugmaschinen wichtig ist

Bei CNC-Bearbeitung und verwandter Automatisierung beeinflusst Umkehrspiel die Konturqualität, die Indexiergenauigkeit und die wiederholgenaue Positionierung von Werkzeug oder Werkstück. Selbst kleine Übertragungsfehler können bei Oberflächenqualität, Kreisinterpolation oder Winkel-Indexieraufgaben sichtbar werden. Bei vielen Anwendungen hilft es, das Umkehrspiel im möglichst niedrigen praktikablen Bereich zu halten, um die Konsistenz über 8-Stunden-, 16-Stunden- oder 24-Stunden-Produktionspläne hinweg zu sichern.

• Positionierung von Drehachsen für kompakte 4. oder 5. Achseneinheiten
• Mechanismen automatischer Werkzeugwechsler mit wiederholten Indexierzyklen
• Portal- oder artikulierte Ladesysteme, die in CNC-Zellen integriert sind
• Inspektionsstationen, die präzise Winkelbewegungen erfordern
• Hilfsautomatisierung in Fertigungslinien mit hoher Variantenvielfalt und geringen Stückzahlen

Die folgende Tabelle zeigt, wie sich eine Harmonic Drive-artige Präzisionsübertragung im Vergleich zu anderen gängigen Getriebeansätzen im bewegungstechnischen Design für Werkzeugmaschinen darstellt.

Die zentrale Erkenntnis ist nicht, dass ein Getriebetyp alle anderen ersetzt. Vielmehr sind Harmonic Drive-Lösungen besonders relevant, wenn ein Maschinenbauer gleichzeitig 3 Dinge benötigt: kompakte Bauweise, präzise Positionierung und stabiles Servoverhalten über wiederholte Zyklen hinweg.

Wo Harmonic Drive-Technologie in Werkzeugmaschinen eingesetzt wird

Die Werkzeugmaschinenindustrie verbindet zunehmend Bearbeitungsanlagen mit Automatisierung, flexibler Spanntechnik und kompakten Mehrachsensystemen. In diesem Umfeld ist Harmonic Drive-Technologie nicht auf eine einzelne isolierte Komponente beschränkt. Sie unterstützt häufig mehrere Bewegungspunkte innerhalb derselben Fertigungszelle.

Typische Anwendungsszenarien

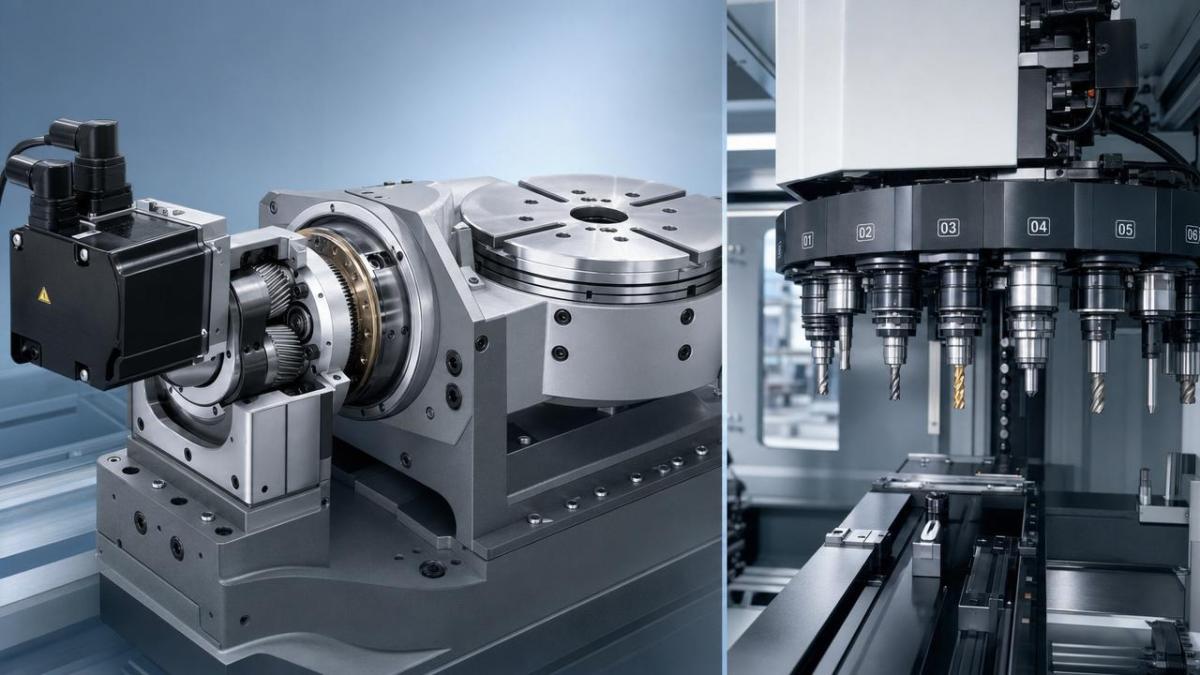

Ein häufiger Anwendungsfall ist die rotatorische Positionierung. Bei Indexiertischen, Schwenkachsen oder kompakten Kippeinheiten verbessert die Präzisionsuntersetzung die Winkelkontrolle und hilft dem Servomotor, in einem günstigeren Drehmoment-Drehzahl-Bereich zu arbeiten. Dies ist besonders nützlich, wenn Werkstücke über 90°, 180° oder vollständige 360°-Zyklen hinweg wiederholt in Winkelpositionen bewegt werden müssen.

Eine weitere Anwendung ist das automatisierte Be- und Entladen. Roboterarme und artikulierte Handhabungseinrichtungen, die an Werkzeugmaschinen angebracht sind, benötigen oft leichte Gelenke mit hohen Untersetzungsverhältnissen. Kompakte Getriebeeinheiten helfen, die Trägheit zu verringern, was die Beschleunigung verbessern und die Nebenzeiten über Hunderte von Schichten hinweg um einige Sekunden pro Zyklus verkürzen kann.

Warum kompakte Bewegung wichtig ist

Bodenfläche ist teuer, und Maschinengehäuse lassen nur begrenzt Raum für zusätzliche Mechanismen. Ein kleineres Übertragungspaket kann die Kabelführung, die Schutzverkleidung und den Wartungszugang vereinfachen. Für OEMs, die modulare Maschinenplattformen bauen, kann selbst eine Einsparung von 50 mm bis 120 mm in einem Achsraum die Flexibilität des Gesamtlayouts verbessern.

Die folgende Tabelle zeigt typische Anwendungsbereiche in Werkzeugmaschinen und den Grund, warum eine Harmonic Drive-artige Lösung gewählt werden kann.

Diese Anwendungen zeigen, warum Harmonic Drive Company nicht nur für die Robotik relevant ist, sondern auch für Werkzeugmaschinenbauer, die Präzision, Automatisierungsdichte und Systemkompaktheit gleichzeitig verbessern wollen.

Wie Käufer Harmonic Drive-Lösungen bewerten sollten

Bei der Spezifikation eines Präzisionsantriebs für Werkzeugmaschinen sollten Käufer nicht nur nach der Übersetzung auswählen. Ein Getriebe, das auf dem Papier richtig aussieht, kann sich schlecht verhalten, wenn Drehmomentspitzen, Einschaltdauer, Steifigkeit, Schmieranforderungen und Montagegenauigkeit nicht gemeinsam geprüft werden.

Vier wichtige Bewertungsfaktoren

1. Erforderliche Positioniergenauigkeit und akzeptabler Bereich des Umkehrspiels
2. Spitzendrehmoment, Dauer­drehmoment und Stoßlastprofil
3. Verfügbarer Einbauraum, Wellenorientierung und Motorschittstelle
4. Erwartete Lebensdauer, Wartungsintervall und Betriebszyklusfrequenz

Ein Beispiel: Eine Hochgeschwindigkeits-Indexieraufgabe mit 20 Zyklen pro Minute stellt andere thermische und ermüdungsbedingte Anforderungen als eine langsame Kippachse, die sich nur wenige Male pro Stunde bewegt. Ebenso erfordert eine geschlossene Werkzeugmaschine, die Kühlschmiernebel, Metallpartikeln und Vibration ausgesetzt ist, sorgfältige Entscheidungen zu Abdichtung und Schmierung.

Häufige Spezifikationsfehler

Ein häufiger Fehler besteht darin, das Drehmoment anhand der durchschnittlichen Last statt anhand der Beschleunigungsspitzen zu unterdimensionieren. Ein weiterer ist die Vernachlässigung der Systemsteifigkeit, die das Servotuning und die dynamische Leistung beeinflusst. Käufer gehen auch manchmal davon aus, dass alle Präzisionsuntersetzer ähnlich funktionieren, obwohl Reaktion, Verschleißeigenschaften und Montagetoleranzen je nach Konstruktion erheblich variieren können.

In vielen Projekten ist es bewährte Praxis, vor dem Kauf mindestens 6 Punkte zu prüfen: Übersetzungsverhältnis, zulässige radiale Last, axiale Last, Torsionssteifigkeit, Schmiermethode und Ausrichtungstoleranz. Dies reduziert das Risiko von Konstruktionsänderungen während der Montage oder Inbetriebnahme.

Die folgende Tabelle bietet eine praktische Checkliste für Beschaffungs- und Entwicklungsteams im Bereich Werkzeugmaschinen.

Ein disziplinierter Bewertungsprozess kann die Implementierungszeit um 2 bis 4 Wochen verkürzen, insbesondere wenn Getriebe, Servomotor, Kupplungen und Regelparameter früh in der Konstruktionsphase gemeinsam geprüft werden.

Implementierung, Wartung und langfristiger Nutzen

Zu verstehen, was Harmonic Drive Company macht, bedeutet auch zu verstehen, wie ihre Produkte nach der Installation Wert schaffen. In Werkzeugmaschinen wird die Leistung nicht nur an der anfänglichen Genauigkeit gemessen, sondern auch an Konsistenz, Verfügbarkeit, Wartungszugang und der Fähigkeit, die Produktion über Monate oder Jahre stabil zu halten.

Implementierungsschritte für Maschinenbauer

1. Achs-Einschaltdauer, Drehzahlbereich und Drehmomentspitzen definieren
2. Untersetzungsgetriebe an Motorgröße, Rückmeldesystem und Trägheitsverhältnis anpassen
3. Montagegenauigkeit, Wellenabstützung und Gehäusebedingungen prüfen
4. Das Servosystem unter realer Last abstimmen und die Wiederholgenauigkeit der Positionierung validieren
5. Wartungsinspektionsintervalle basierend auf Zykluszahl und Umgebung festlegen

Die Inbetriebnahme sollte eine thermische Beobachtung während des wiederholten Betriebs umfassen, insbesondere bei Achsen mit dichter Indexierung oder kontinuierlichem Richtungswechsel. Ein 2-Stunden- bis 4-Stunden-Testlauf unter repräsentativer Last deckt oft Ausrichtungs- oder Abstimmungsprobleme auf, die ein kurzer Versuch übersehen könnte.

Wartungsaspekte

Präzisionsbewegungskomponenten profitieren von routinemäßiger Inspektion statt reaktiver Reparatur. In vielen Werkzeugmaschineninstallationen ist ein praxisnahes Prüfintervall alle 3 bis 6 Monate sinnvoll, abhängig von Verschmutzungsgrad, Einschaltdauer und Betriebsstunden. Kritische Linien mit mehreren Schichten können häufigere Kontrollen erfordern.

Wartungsteams sollten Änderungen bei Geräuschen, Temperaturanstieg, Vibrationsmustern, Befestigungssicherheit und Schmierzustand überwachen. Kleine Abweichungen können auf Montagebelastung, Fehlausrichtung, Überlast oder fortschreitenden Verschleiß hinweisen, bevor sie zu ausfallbedingten Produktionsstillständen führen.

Langfristige Vorteile für B2B-Anwender

Wenn korrekt ausgewählt, können Harmonic Drive-basierte Systeme Werkzeugmaschinen-OEMs und Endanwendern helfen, den Bauraum zu reduzieren, die Indexierqualität zu verbessern und kompakte Mehrachsenkonstruktionen zu vereinfachen. Dies kann zu schnellerer Maschinenentwicklung, besserer Wiederholgenauigkeit und effizienterer Nutzung des Gehäuseraums führen.

Für Endanwender zeigt sich der Nutzen oft in geringeren Einrichtungsabweichungen, stabilerer Automatisierungsleistung und weniger bewegungsbedingten Genauigkeitsproblemen bei langen Laufzeiten. Für OEMs kann dies die Plattformstandardisierung über mehrere Maschinengrößen hinweg unterstützen, anstatt jedes Rotationsmodul von Grund auf neu zu entwickeln.

Häufig gestellte Fragen

Wird Harmonic Drive nur in Robotern verwendet?

Nein. Robotik ist ein wichtiges Anwendungsfeld, aber auch Werkzeugmaschinen, Indexiersysteme, Halbleiteranlagen, Inspektionssysteme und kompakte Automatisierungsmodule verwenden diese Art der Präzisionsübertragung, wenn geringes Umkehrspiel und kompakte Bauweise wichtig sind.

Ersetzt ein Harmonic-Getriebe jedes andere Getriebe in Werkzeugmaschinen?

Nicht unbedingt. Die Auswahl hängt von Drehmoment, Drehzahl, Steifigkeit, Kostenziel, Einschaltdauer und Einbauraum ab. In einigen Vorschubsystemen oder Schwerlastachsen können andere Übertragungsarten weiterhin geeigneter sein.

Was sollten Käufer Lieferanten zuerst fragen?

Beginnen Sie mit Anwendungsdaten: Achsfunktion, erforderliche Übersetzung, Spitzen- und Dauer­drehmoment, Bewegungsprofil, Zielgenauigkeit, Arbeitsumgebung und erwartetes Wartungsintervall. Klare Eingangsdaten reduzieren das Risiko von Überdimensionierung, Unterdimensionierung oder später schwer in Betrieb zu nehmenden Systemen.

Harmonic Drive Company spielt eine wichtige Rolle in der Präzisionsbewegung, indem sie kompakte, hochpräzise Getriebetechnologie für Werkzeugmaschinen und integrierte Automatisierung liefert. Ihre Bedeutung ist besonders groß, wenn geringes Umkehrspiel, hohe Untersetzung, begrenzter Bauraum und wiederholgenaue Winkelsteuerung in einem Design zusammenkommen müssen.

Wenn Sie Antriebsoptionen für Drehachsen, Werkzeugwechsler, Ladeeinheiten oder präzise Indexiersysteme vergleichen, kann eine sorgfältige Prüfung von Harmonic Drive-Lösungen Leistungsgrenzen, Integrationsanforderungen und langfristigen Wartungswert klären. Kontaktieren Sie uns, um Ihre Werkzeugmaschinenanwendung zu besprechen, eine maßgeschneiderte Empfehlung zu erhalten oder mehr über Präzisionsbewegungslösungen für die Hochleistungsfertigung zu erfahren.
