Warum sind Harmonic-Drive-Getriebe das Kernbauteil moderner Roboter?

Als Kernübertragungskomponente in den Roboterachsen bestimmen Design, Fertigungsqualität und Auswahl eines Harmonic-Drive-Getriebes direkt die Bewegungsgenauigkeit, Zuverlässigkeit und Lebensdauer eines Roboters. Ob in Industrierobotern, kollaborativen Robotern oder humanoiden Robotern der nächsten Generation – Harmonic Drives sind zu einer der wichtigsten Schlüsseltechnologien für eine leistungsstarke Bewegungssteuerung geworden.

Dieser Artikel erklärt, warum Harmonic-Drive-Getriebe in der Robotik unverzichtbar sind, wie sie funktionieren, welche wichtigen Konstruktionsparameter Ingenieure kennen sollten und wie sich für unterschiedliche Roboteranwendungen das passende Getriebe auswählen lässt.

Warum ist das Harmonic-Drive-Getriebe die präzise Kraftübertragungszentrale eines Roboters?

Die Hauptfunktion eines Harmonic-Drive-Getriebes besteht darin, die hochdrehende, drehmomentarme Rotation eines Servomotors in eine niedrigdrehende, drehmomentstarke Abgabe umzuwandeln, und das bei nahezu null Spiel auf extrem kleinem Einbauraum.

Seine Leistung beeinflusst direkt mehrere zentrale Robotereigenschaften, darunter:

• Wiederholgenauigkeit der Positionierung

• Drehmomentdichte der Achse

• Dynamisches Ansprechverhalten

• Bewegungsruhe

• Nutzlastkapazität

Für fortschrittliche Robotersysteme wie humanoide Roboter und kollaborative Roboter stellt die Leistung des Harmonic Drives oft die technologische Grenze zwischen Premium- und konventionellen Roboterplattformen dar.

Aufbau eines Harmonic-Drive-Getriebes verstehen

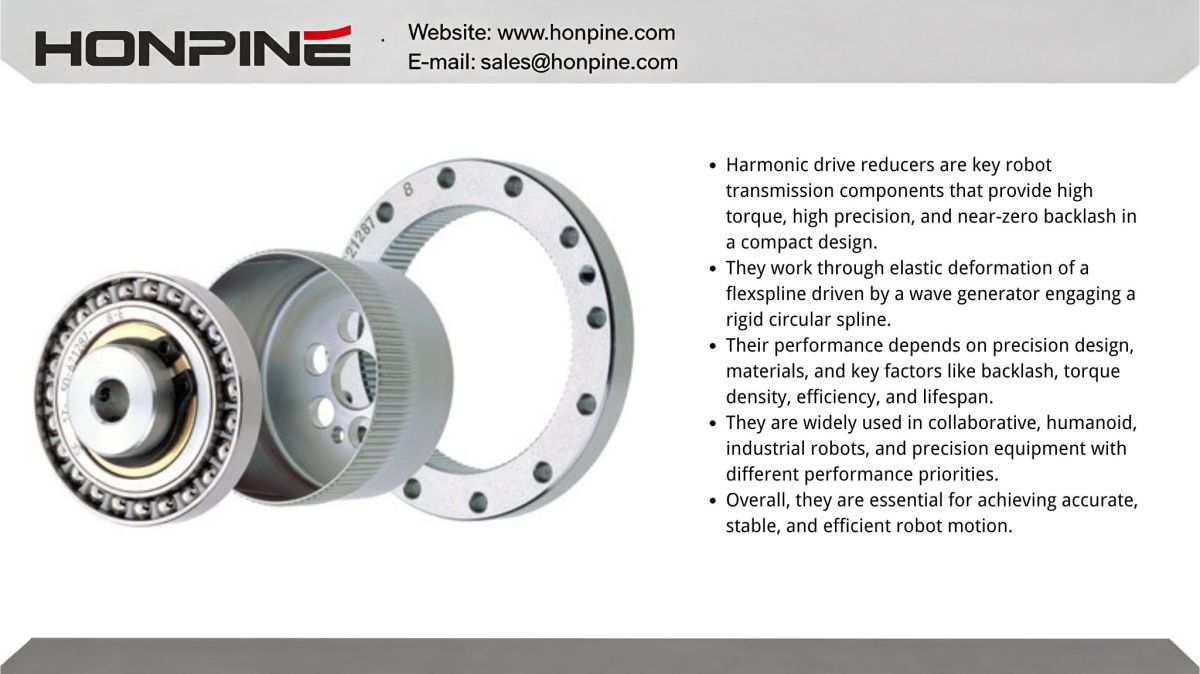

Ein Harmonic-Drive-Getriebe besteht aus drei wesentlichen Komponenten:

• Wave Generator

• Flexspline

• Circular Spline

Die Konstruktionspräzision und Fertigungsgenauigkeit dieser Komponenten bestimmen maßgeblich die Übertragungsleistung.

Wave Generator (Eingangskomponente)

Der Wave Generator besteht aus einer elliptischen Nocke und einem flexiblen Lager.

Zu den wichtigsten technischen Überlegungen gehören:

• Genauigkeit des Nockenprofils

• Ermüdungslebensdauer des flexiblen Lagers

Das Nockenprofil wird typischerweise mit evolventischen oder sanften Bogenübergängen ausgelegt, wobei die Toleranzen der Elliptizität auf etwa ±0.002 mm kontrolliert werden. Größere Abweichungen können zu einer ungleichmäßigen Belastung des Flexsplines führen und den lokalen Verschleiß beschleunigen.

Flexible Lager werden üblicherweise aus hochfesten Lagerstählen wie GCr15SiMn gefertigt und bieten eine hervorragende Verschleißfestigkeit sowie Ermüdungsbeständigkeit.

Für gekapselte Roboterachsen wird in der Regel Fettschmierung bevorzugt, und die Drehzahl des Lagers muss der Nenndrehzahl des Servomotors entsprechen, um eine Überhitzung bei Hochgeschwindigkeitsbetrieb zu vermeiden.

Flexspline (Kernübertragungskomponente)

Der Flexspline ist ein dünnwandiges elastisches Zahnrad mit einer Wandstärke, die typischerweise zwischen 0.3 mm und 1 mm liegt.

Er ist sowohl die wichtigste als auch die ermüdungsempfindlichste Komponente des Getriebes.

Zu den wichtigsten Konstruktionsaspekten gehören:

• Optimierung des Zahnprofils

• Gleichmäßige Wandstärke

• Werkstoffauswahl

• Ermüdungsfestigkeit

Die meisten Hersteller verwenden modifizierte Evolventenzahnprofile, um die Eingriffsbelastung zu reduzieren, Geräusche zu minimieren, die Zahnkontaktfläche zu vergrößern und die Drehmomentkapazität zu verbessern.

Die Toleranz der Wandstärke wird in der Regel innerhalb von ±0.005 mm gehalten. Größere Abweichungen können das Spiel erhöhen und die Positioniergenauigkeit verringern.

Circular Spline (Feste oder Ausgangskomponente)

Der Circular Spline ist ein starres Innenrad mit exakt zwei Zähnen mehr als der Flexspline.

Seine Fertigungsgenauigkeit ist ebenso wichtig.

Typische technische Anforderungen umfassen:

• Rundheitstoleranz ≤0.003 mm

• Kumulativer Teilungsfehler ≤±15 Bogensekunden

Der Circular Spline wird normalerweise mit Presssitz montiert, um Bewegungen während des Betriebs zu verhindern.

Das Zahnflankenspiel wird sorgfältig zwischen 0.001 mm und 0.003 mm eingestellt.

Zu großes Spiel erhöht das Getriebespiel, während zu geringes Spiel den Verschleiß beschleunigt und das Betriebsgeräusch erhöht.

Wie funktioniert ein Harmonic-Drive-Getriebe?

Das Funktionsprinzip basiert auf kontrollierter elastischer Verformung.

Der Ablauf folgt vier Schritten:

• Der Wave Generator rotiert.

• Der Wave Generator verformt den Flexspline elastisch zu einer elliptischen Form.

• Die Zähne greifen entlang der Hauptachse ein und lösen sich entlang der Nebenachse.

• Da der Circular Spline zwei Zähne mehr als der Flexspline hat, erzeugt die kontinuierliche Rotation eine starke Drehzahlreduzierung und Drehmomentvervielfachung.

Das Übersetzungsverhältnis beträgt ungefähr:

Übersetzungsverhältnis = Anzahl der Flexspline-Zähne ÷ 2

Die zentrale technische Herausforderung besteht darin, zwei konkurrierende Anforderungen auszubalancieren:

• Ausreichende elastische Verformung für einen präzisen Zahneingriff

• Lange Ermüdungslebensdauer über Millionen von Verformungszyklen

Diese Herausforderung bestimmt maßgeblich Werkstoffauswahl, Wärmebehandlung und Optimierung des Zahnprofils.

Beispielsweise kann ein von einem Servomotor mit 3000 rpm angetriebener Ellenbogen eines humanoiden Roboters eine Ausgangsdrehzahl von 30–60 rpm erfordern, was einem Übersetzungsverhältnis von etwa 50:1 bis 100:1 entspricht.

In solchen Anwendungen priorisieren Ingenieure im Allgemeinen Harmonic Drives mit folgenden Eigenschaften:

• Hohe Drehmomentdichte

• Spiel unter einer Bogenminute

• Leichtbauweise

Wichtige Parameter, die jeder Ingenieur verstehen sollte

Die Auswahl des optimalen Harmonic Drives erfordert einen Ausgleich mehrerer Leistungsparameter statt die Maximierung nur einer einzelnen Spezifikation.

Spiel

Spiel ist einer der wichtigsten Indikatoren für Übertragungspräzision.

Es bezeichnet die Winkelbewegung am Eingang, während der Ausgang feststeht.

Typische Empfehlungen umfassen:

• ≤1 Bogenminute für humanoide Roboter und Präzisionsmontage

• 1–3 Bogenminuten für Roboterarme in der Industrie

• 3 Bogenminuten für allgemeine Automatisierung

Das dynamische Spiel verdient noch mehr Aufmerksamkeit, da sich die Verformung des Flexsplines während der Bewegung verändert.

Servoregelalgorithmen wie die PID-Kompensation werden häufig eingesetzt, um ihren Einfluss auf die Positioniergenauigkeit zu minimieren.

Drehmomentdichte

Die Drehmomentdichte beschreibt das Nennabgabedrehmoment pro Gewichtseinheit oder Volumen.

Für humanoide Roboter, bei denen der Bauraum extrem begrenzt ist, zielen Ingenieure im Allgemeinen auf Folgendes ab:

• Drehmomentdichte ≥20 N·m/kg

• Überlastfaktor ≥1.5

Diese Kombination verbindet Leichtbau mit Stoßfestigkeit.

Lebensdauer

Die Lebensdauer wird üblicherweise als die kumulierte Betriebszeit unter Nennlast definiert.

Typische technische Ziele sind:

Industrieroboter:

• ≥10,000 Stunden

Kollaborative und humanoide Roboter:

• ≥20,000 Stunden

Die Betriebslebensdauer hängt stark ab von:

• Qualität der Schmierung

• Drehzahl

• Lastwechsel

• Betriebstemperatur

Eine regelmäßige Schmierwartung bleibt bei vielen Harmonic Drives unerlässlich, um vorzeitigen Verschleiß zu verhindern.

Übertragungseffizienz

Die typische Übertragungseffizienz liegt zwischen 75% und 85%.

Die Effizienz wirkt sich direkt aus auf:

• Energieverbrauch

• Wärmeentwicklung

• Motorauslegung

Humanoide Roboter priorisieren im Allgemeinen Effizienzen über 80%, um die Batterielaufzeit zu maximieren.

Industrieroboter im Dauerbetrieb benötigen häufig zusätzliche Kühlsysteme, um eine Verschlechterung des Schmierstoffs und thermische Genauigkeitsdrift zu verhindern.

Auswahl von Harmonic-Drive-Getrieben für unterschiedliche Roboteranwendungen

Unterschiedliche Robotersysteme gewichten unterschiedliche Leistungsmerkmale.

Ingenieure sollten vier Hauptfaktoren bewerten:

• Lasttyp

• Bewegungsgeschwindigkeit

• Positioniergenauigkeit

• Verfügbarer Einbauraum

Kollaborative Roboter

Wesentliche Anforderungen:

• Leichtbauweise

• Geringe Geräuschentwicklung

• Sanfte Backdrivability

• Hohe Positioniergenauigkeit

• Kompakte Gelenkgröße

Typische Empfehlungen:

• Spiel ≤1 Bogenminute

• Drehmomentdichte ≥20 N·m/kg

• Effizienz ≥80%

• Geräuschpegel unter 60 dB

Schultergelenke erfordern in der Regel eine höhere Drehmomentdichte, während Handgelenke maximale Positionierpräzision verlangen.

Humanoide Roboter

Humanoide Roboter stellen die anspruchsvollsten Anforderungen der Branche.

Typische Prioritäten umfassen:

• Ultraleichte Bauweise

• Extrem hohe Drehmomentdichte

• Lange Lebensdauer

• Hervorragende Stoßfestigkeit

• Geringer Stromverbrauch

Empfohlene Spezifikationen:

• Statisches Spiel ≤1 Bogenminute

• Dynamisches Spiel ≤15 Bogensekunden

• Drehmomentdichte ≥22 N·m/kg

• Lebensdauer ≥20,000 Stunden

• Überlastfaktor ≥2.0

Drehmomentsensoren werden häufig in die Gelenke integriert, um die Last in Echtzeit zu überwachen und den Flexspline vor Überlastschäden zu schützen.

Industrieroboter

Industrieroboter legen den Schwerpunkt auf Haltbarkeit und Dauerbetrieb.

Typische Anforderungen umfassen:

• Spiel zwischen 1 und 3 Bogenminuten

• Drehmomentdichte ≥18 N·m/kg

• Lebensdauer ≥10,000 Stunden

• Effizienz ≥75%

Große Schulter- und Basismodule verwenden häufig RV-Getriebe, während Harmonic Drives für Unterarm- und Handgelenksachsen bevorzugt werden, bei denen Präzision und Kompaktheit wichtiger sind.

Halbleiter- und Präzisionsgeräte

Diese Anwendungen erfordern die höchstmögliche Positioniergenauigkeit.

Typische Spezifikationen umfassen:

• Spiel ≤10 Bogensekunden

• Effizienz ≥80%

• Lebensdauer ≥50,000 Stunden

• Saubere Schmierung, geeignet für kontaminationsempfindliche Umgebungen

Eine regelmäßige Kalibrierung von Spiel und Übertragungseffizienz wird ungefähr alle 1,000 Betriebsstunden empfohlen.

Fazit

Da humanoide Roboter sich auf eine großflächige kommerzielle Einführung zubewegen, werden die technischen Anforderungen an Harmonic-Drive-Getriebe weiter steigen.

Die künftige Entwicklung wird sich auf drei Hauptziele konzentrieren:

• Leichtbauweise

• Höhere Positioniergenauigkeit

• Längere Lebensdauer

Fortschritte in den Bereichen künstliche Intelligenz, neue Werkstoffe, Präzisionsfertigung und Schmierungstechnologie werden die Leistung von Harmonic Drives weiter verbessern und die nächste Generation intelligenter Robotersysteme ermöglichen.
