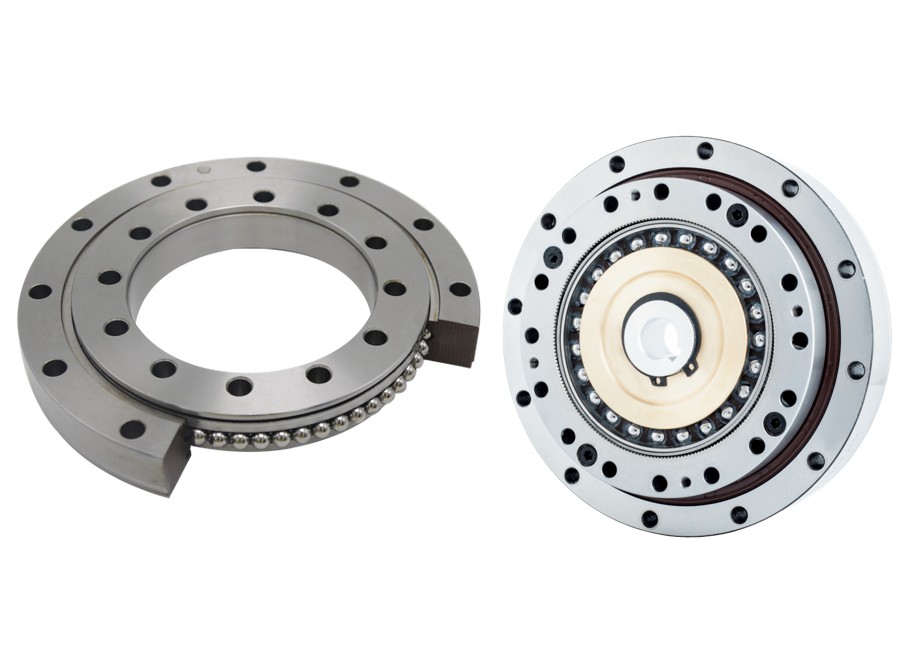

Warum sind Kreuzrollenlager-Harmonikantriebe ideal für Roboter-Gelenke?

Bei Roboter-Harmonic-Getrieben sind Kreuzrollenlager die Schlüsselkomponenten, die Bewegungsgenauigkeit und strukturelle Steifigkeit gewährleisten. Ihre Leistung beeinflusst direkt die Wiederholgenauigkeit der Positionierung, die Tragfähigkeit und die Lebensdauer des Roboters.

Warum gelten Harmonic-Getriebe mit Kreuzrollenlager als unersetzlich?

1. Bidirektionale Tragfähigkeit mit integrierter Abstützung

Während des Betriebs sind Roboterachsen gleichzeitig radialen und axialen Belastungen ausgesetzt. Dank der um 90° versetzten Anordnung der Rollen können Kreuzrollenlager Lasten aus mehreren Richtungen innerhalb einer einzigen Lagerstruktur aufnehmen. Dadurch entfallen aufwendige Mehrlagerkombinationen, und der Bauraum wird reduziert.

2. Hohe Steifigkeit für präzise Positionierung

Im Gegensatz zu Kugellagern, die auf Punktkontakt beruhen, verwenden Kreuzrollenlager Linienkontakt zwischen Rollen und Laufbahnen. In Kombination mit der dichten Kreuzanordnung sorgt dieses Design für eine äußerst hohe radiale und axiale Steifigkeit.

Dadurch verformt sich der Roboter unter Last weniger, reagiert schneller und positioniert genauer. Dies ermöglicht die bekannte „Null-Backlash“-Funktion sowie die hohe Torsionssteifigkeit des Harmonic-Getriebes vollumfänglich.

3. Kompakte Struktur für kleinere Roboterachsen

Ein einzelnes Kreuzrollenlager kann eine komplexe Baugruppe aus mehreren herkömmlichen Lagern ersetzen. Dadurch wird das gesamte Harmonic-Getriebe deutlich kompakter und unterstützt die Miniaturisierung sowie das Leichtbau-Design von Roboterachsen wesentlich.

Welche besonderen Eigenschaften hat das Lagerspiel von Harmonic-Getrieben mit Kreuzrollenlagern?

1, Vorspannung ermöglicht Null-Backlash.

Bei Kreuzrollenlagern stehen radiales und axiales Spiel in Wechselwirkung und beeinflussen sich gegenseitig. In hochpräzisen Anwendungen wie der Robotik muss dem Lager Vorspannung gegeben werden, um absichtlich ein „negatives Spiel“ zu erzeugen.

Dadurch wird das innere Spiel vollständig eliminiert, was die zentrale technische Methode zur Erreichung von Null-Backlash, hoher Steifigkeit und hoher Präzision ist.

2. Äußerst strenge Präzisionsanforderungen

Jeder noch so geringe Rundlauf des Lagers kann sich am Endeffektor des Roboters zu erheblichen Positionierungsfehlern verstärken. Daher müssen Messungen von Profilgenauigkeit, Geradheit, Winkel und Oberflächenrauheit eine Präzision im Submikrometer- oder sogar Nanometerbereich erreichen.

Wie wird die Leistung von Harmonic-Getrieben mit Kreuzrollenlager sichergestellt?

1. Vorspanntechnologie für Null-Backlash

Die radialen und axialen Spielwerte von Kreuzrollenlagern beeinflussen sich gegenseitig. In hochpräzisen Roboteranwendungen wird Vorspannung eingesetzt, um negatives Spiel zu erzeugen und das innere Spiel vollständig zu eliminieren. Dies ist der Schlüssel zur Erreichung von Null-Backlash, hoher Steifigkeit und überlegener Positioniergenauigkeit.

2. Ultrahohe Fertigungspräzision

Selbst der geringste Lagerschlag kann zu spürbaren Positionsabweichungen am Endeffektor des Roboters führen. Daher müssen Parameter wie Profilgenauigkeit, Geradheit, Winkelgenauigkeit und Oberflächengüte auf Submikrometer- oder Nanometerniveau kontrolliert werden.

Warum eignen sich Harmonic-Getriebe mit Kreuzrollenlager für Roboterachsen?

Harmonic-Getriebe wirken als „Drehmomentverstärker“ der Roboterachsen. Sie zeichnen sich durch kompakte Baugröße, hohe Übersetzungsverhältnisse, hohe Präzision und Null-Backlash aus und sind heute die Standardlösung für humanoide Roboterachsen.

Lager sind unverzichtbare Kernkomponenten im Inneren von Harmonic-Getrieben.

Einbauposition

Innerhalb eines Harmonic-Getriebes befindet sich typischerweise ein Kreuzrollenlager oder eine ähnliche flexible Lagerstruktur.

Funktion

Dieses Lager stützt und führt die Verformung des Flexsplines im Harmonic-Getriebe und überträgt gleichzeitig direkt die Drehbewegung. Seine Leistung bestimmt unmittelbar die Präzision, Steifigkeit und Lebensdauer des Getriebes.
