Harmonischer Drehantrieb für CNC-Drehachsen: Eine Präzisionslösung für Graviermaschinen

CNC-Graviermaschinen beschränken sich nicht mehr auf die Bearbeitung von flachen oder einfachen dreiachsigen Werkstücken. Mit der Erweiterung der Anwendungsbereiche auf zylindrische Werkstücke, gekrümmte Oberflächen, mehrseitige Bauteile und komplexe dreidimensionale Strukturen sind Drehachsen zu einem wichtigen Bestandteil vieler CNC-Graviersysteme geworden.

Eine Drehachse ermöglicht es, das Werkstück oder Werkzeug während der Bearbeitung zu drehen, wodurch es möglich wird, um zylindrische Oberflächen herum zu gravieren, mehrere Flächen ohne manuelle Neupositionierung zu erreichen und komplexere mehrachsige Interpolationen durchzuführen.

Das Hinzufügen einer Drehachse ist jedoch nicht einfach nur eine Frage der Installation eines Motors. Das Drehgetriebe muss die Werkstückträgheit, die Schnittkräfte, die Positionieranforderungen, die Drehzahl und den verfügbaren Bauraum berücksichtigen und gleichzeitig eine stabile Bewegung während des gesamten Bearbeitungsprozesses gewährleisten.

Für 4- und 5-Achs-CNC-Graviermaschinen bietet ein Harmonic-Rotationsantrieb eine kompakte und hochpräzise Antriebslösung für die Drehachse. Durch die Integration von Motor, Harmonic-Rotationsantrieb , Encoder-Rückmeldung und zugehörigen mechanischen Komponenten in eine kompakte Baugruppe vereinfacht er die Konstruktion der Drehachse und gewährleistet gleichzeitig die für Präzisionsgravuren erforderliche Positioniergenauigkeit.

Warum benötigen CNC-Graviermaschinen eine hochpräzise Drehachse?

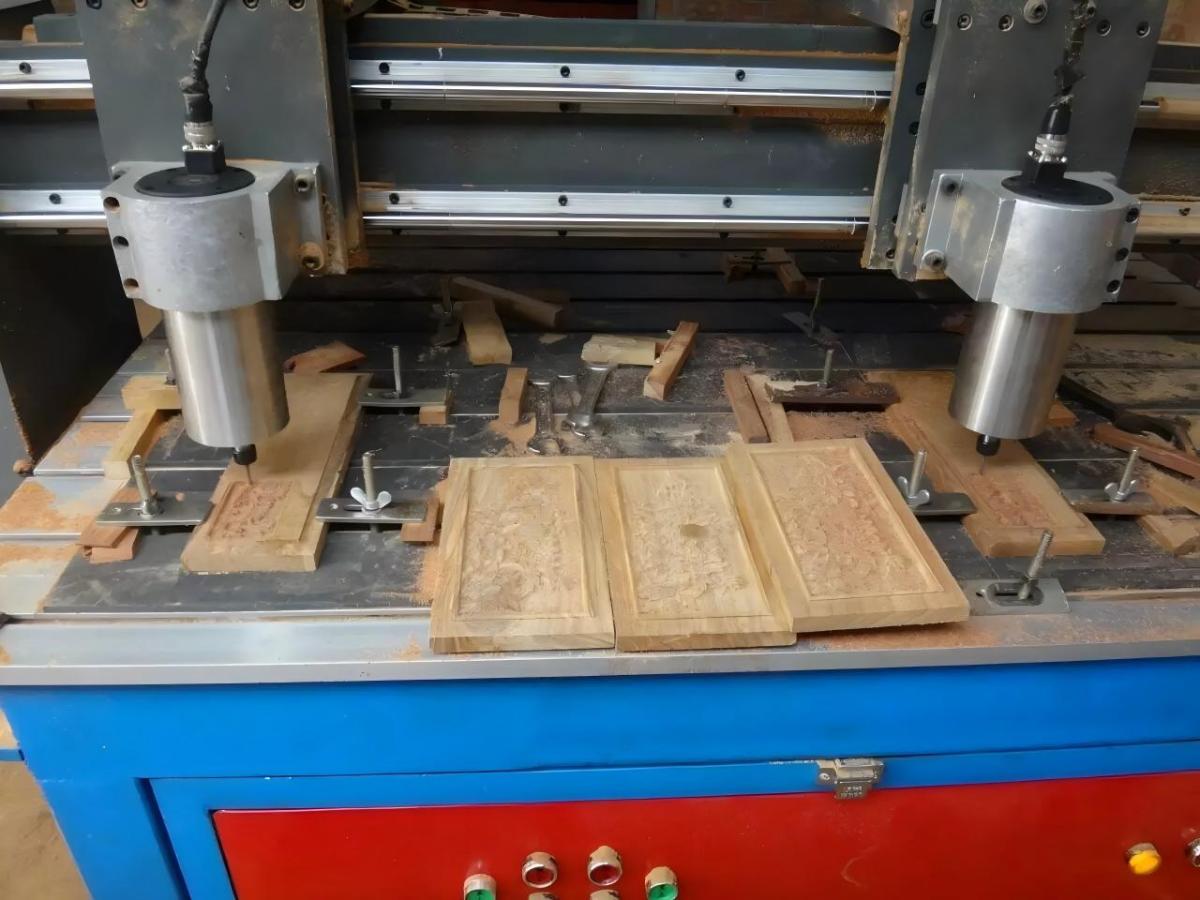

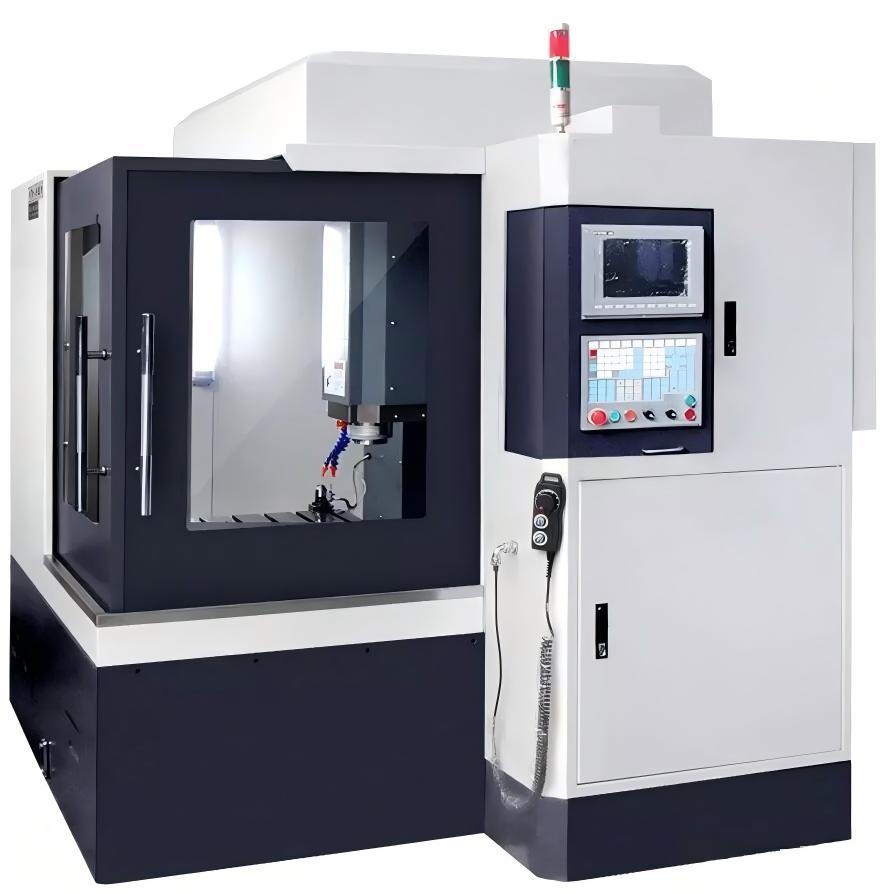

Eine herkömmliche 3-Achs-CNC-Graviermaschine steuert die Bewegung entlang der X-, Y- und Z-Achse. Diese Konfiguration eignet sich gut für ebene Oberflächen und viele Standard-3D-Bearbeitungsvorgänge.

Die Einschränkung zeigt sich, wenn das Werkstück eine zylindrische, gekrümmte oder mehrseitige Geometrie aufweist.

Eine Drehachse führt einen zusätzlichen Rotationsfreiheitsgrad ein, der es ermöglicht, dass sich das Werkstück oder Werkzeug während der Bearbeitung dreht.

Dies ist besonders nützlich bei der maschinellen Bearbeitung:

• Zylindrische Werkstücke

• Rundstangen und Rohre

• Gekrümmte Oberflächen

• Mehrseitige Komponenten

• Dekorative Muster um ein Werkstück

• Komplexe dreidimensionale Oberflächen

Teile, die aus mehreren Richtungen bearbeitet werden müssen

Bei diesen Anwendungen hat die Drehachse direkten Einfluss auf das endgültige Bearbeitungsergebnis.

Bei übermäßigem Spiel in der Achse, unzureichender Steifigkeit, schlechter Wiederholgenauigkeit oder instabiler Rotation können sich Fehler bei der Interpolation zwischen Dreh- und Linearachse anhäufen.

Das Ergebnis kann sich in Form ungenauer Konturen, ungleichmäßiger Gravurtiefe, sichtbarer Übergangsmarken oder verminderter Oberflächenqualität äußern.

Daher sollte die Drehachse als Teil des gesamten Bearbeitungssystems und nicht einfach als zusätzliche motorisierte Achse betrachtet werden.

Wo werden Drehachsen in CNC-Graviermaschinen eingesetzt?

Die Anforderungen an eine Drehachse variieren je nach Maschinenkonfiguration und Werkstückgeometrie. In der Praxis stellen 4-Achs- und 5-Achs-CNC-Graviermaschinen zwei wichtige Anwendungsbereiche dar.

4-Achs-CNC-Gravur

Bei einer typischen 4-Achs-CNC-Graviermaschine wird die zusätzliche Drehachse üblicherweise dazu verwendet, das Werkstück um eine horizontale Achse zu drehen.

Diese Konfiguration eignet sich besonders für zylindrische oder längliche Werkstücke.

Anstatt eine Oberfläche zu bearbeiten und das Werkstück manuell neu zu positionieren, kann die Drehachse das Werkstück kontinuierlich drehen, während sich das Schneidwerkzeug entlang des erforderlichen linearen Pfades bewegt.

Typische Anwendungsgebiete sind zylindrische Gravuren, runde Metallbauteile, Holzsäulen, Rohre und Leitungen, zylindrische Formen und dekorative Bauteile.

Bei dieser Art von Maschine muss der Drehantrieb eine genaue Winkelpositionierung gewährleisten und gleichzeitig ein stabiles Drehmoment während der kontinuierlichen Rotation aufrechterhalten.

Ein kompakter harmonischer Drehantrieb kann direkt in den Drehachsenmechanismus integriert werden, wodurch der erforderliche mechanische Übertragungsaufwand zwischen Servomotor und Abtriebswelle reduziert wird.

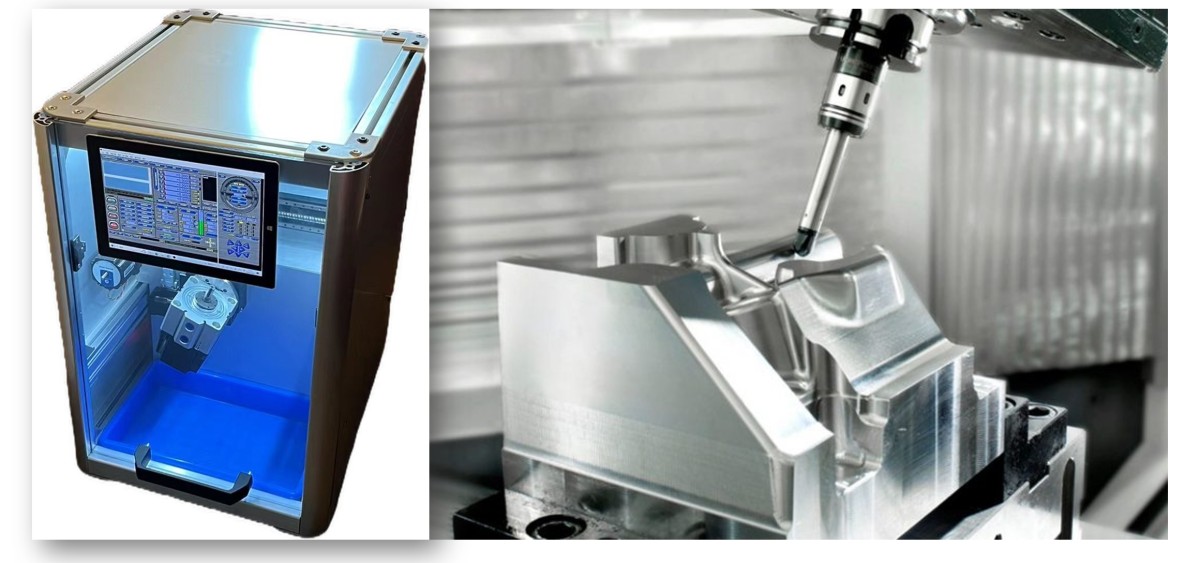

5-Achs-CNC-Gravur

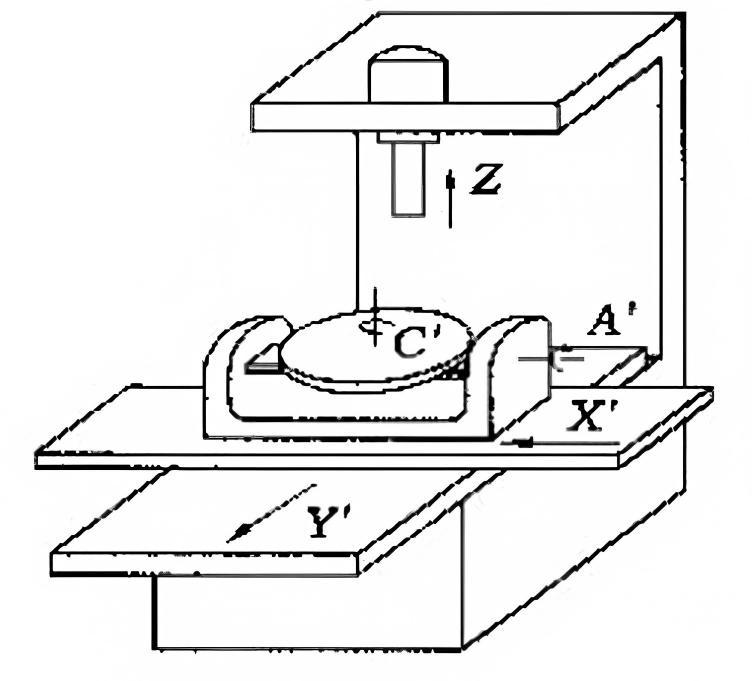

5-Achs-Graviermaschinen verfügen über eine zusätzliche Dreh- oder Kippachse, die eine größere Freiheit bei der Werkzeug- oder Werkstückausrichtung ermöglicht.

Diese Konfiguration ist nützlich, wenn die Bearbeitungsfläche stark gekrümmt ist oder wenn das Werkzeug sich dem Werkstück aus verschiedenen Richtungen nähern muss.

Die Dreh- und Kippachsen müssen mit den linearen Achsen X, Y und Z zusammenarbeiten. Daher können Fehler im Drehmechanismus bei gleichzeitiger Mehrachseninterpolation deutlicher sichtbar werden.

Bei diesen Maschinen muss der Drehachsenantrieb ein Gleichgewicht zwischen Winkelpositioniergenauigkeit, Wiederholgenauigkeit, Torsionssteifigkeit, Rotationsruhe, Reaktionsfähigkeit auf Steuerbefehle und kompakter mechanischer Integration aufweisen.

Drehtische für CNC-Gravur

Ein Drehtisch ist eine weitere gängige Bauform.

Anstatt eine kleine Spindel oder ein Werkzeug direkt zu drehen, dreht der Drehtisch das Werkstück.

Dadurch kann die Maschine Indexier-, kontinuierliche Rotations- oder mehrseitige Bearbeitungen durchführen, ohne das Werkstück aus der Vorrichtung zu entnehmen.

Bei Drehtischanwendungen muss das Antriebssystem nicht nur das erforderliche Drehmoment, sondern auch die kombinierte Trägheit von Tisch, Vorrichtung und Werkstück berücksichtigen.

Gravieren von zylindrischen und komplex geformten Werkstücken

Die zylindrische Gravur ist eines der deutlichsten Beispiele dafür, wo eine Drehachse einen Mehrwert bietet.

Die Drehachse verändert kontinuierlich die Winkelposition des Werkstücks, während die Linearachsen den Werkzeugweg steuern.

Bei komplexeren Geometrien kann die Maschinensteuerung mehrere Achsen gleichzeitig koordinieren.

Bei diesen Anwendungen gewinnen die Laufruhe der Drehachse und die Positioniergenauigkeit zunehmend an Bedeutung, da selbst kleine Winkelabweichungen die Beziehung zwischen Werkzeug und Werkstückoberfläche beeinflussen können.

Was ist bei der Konstruktion einer CNC-Gravur-Drehachse zu beachten?

Es gibt keine einheitliche Drehachsenkonfiguration, die für jede CNC-Graviermaschine geeignet ist.

Der richtige Antrieb sollte entsprechend dem Werkstück, dem Bearbeitungsprozess, der Maschinenstruktur und den Bewegungsanforderungen ausgewählt werden.

Werkstückgewicht und Trägheit

Das Gewicht des Werkstücks ist nur ein Teil der Berechnung.

Auch die Position relativ zum Drehzentrum beeinflusst das erforderliche Drehmoment.

Ein Werkstück mit großem Durchmesser oder einem Schwerpunkt, der weit von der Rotationsachse entfernt liegt, kann ein deutlich höheres Trägheitsmoment aufweisen als ein kompaktes Werkstück mit der gleichen Masse.

Aus diesem Grund sollten bei der Dimensionierung von Drehachsen die Masse des Werkstücks, die Masse der Vorrichtung, die Masse des Drehtisches, der Schwerpunkt, das Trägheitsmoment sowie die Anforderungen an Beschleunigung und Verzögerung berücksichtigt werden.

Erforderliche Drehzahl

Unterschiedliche Gravurverfahren erfordern unterschiedliche Drehzahlen.

Eine Drehachse, die zum Indexieren verwendet wird, kann ganz anders funktionieren als eine, die für die kontinuierliche zylindrische Gravur verwendet wird.

Die erforderliche Geschwindigkeit sollte daher zusammen mit Werkstückdurchmesser, Schnittgeschwindigkeit, Werkzeugdurchmesser, Bearbeitungsmaterial, Interpolationsanforderungen und Beschleunigung betrachtet werden.

Positioniergenauigkeit und Wiederholgenauigkeit

Wenn die Drehachse zum Indexieren oder zur Mehrachseninterpolation verwendet wird, ist die Winkelpositionierungsgenauigkeit von entscheidender Bedeutung.

Die Maschine muss während der Produktion möglicherweise eine bestimmte Winkelposition anfahren und wiederholt in diese Position zurückkehren.

Bei der kontinuierlichen Bearbeitung muss auch das Verhältnis zwischen der Drehposition und dem linearen Werkzeugweg stabil bleiben.

Steifigkeit unter Schnittbelastungen

Eine CNC-Gravur-Drehachse arbeitet nicht unter rein statischen Bedingungen.

Durch Schnittkräfte können Drehmomentschwankungen und Vibrationen im Getriebesystem entstehen.

Ist der Drehmechanismus nicht ausreichend steif, können diese Kräfte zu Winkelabweichungen, Vibrationen, Werkzeugwegabweichungen und verringerter Wiederholgenauigkeit führen.

Für präzise Gravuren sollten daher der Aktor und die zugehörige mechanische Konstruktion gemeinsam betrachtet werden.

Installationsraum und Kabelführung

Der verfügbare Installationsraum ist ein weiterer wichtiger Faktor.

Bei kompakten CNC-Maschinen ist der Platz um die Drehachse oft begrenzt, während bei 5-Achs-Systemen Kabel, pneumatische Leitungen oder andere Komponenten durch oder um die Drehstruktur herumgeführt werden müssen.

Ein hohler Drehantrieb kann diese Art der mechanischen Integration vereinfachen, indem er einen zentralen Durchgang für Kabel oder andere Komponenten bietet.

Wie passen harmonische Drehantriebe in die Konstruktion von CNC-Gravur-Drehachsen ?

Für CNC-Gravuranwendungen, bei denen kompakte Abmessungen, präzise Winkelpositionierung und geringes Umkehrspiel wichtig sind, kann ein harmonischer Drehantrieb eine integrierte Antriebslösung bieten.

Anstatt die Drehachse um separate Getriebekomponenten, Motor, Encoder und Stützmechanismen herum zu konstruieren, kombiniert ein integrierter Aktor die wichtigsten Bewegungskomponenten in einer Baugruppe.

Eine typische Konfiguration kann wie folgt dargestellt werden:

Servomotor → Harmonisches Getriebe → Drehausgang → Werkstück

wobei die Rückkopplung des Encoders zur Überwachung der Bewegung und zur Unterstützung der Regelung im geschlossenen Regelkreis genutzt wird.

Dieser Ansatz kann die mechanische Konstruktion der Drehachse vereinfachen und die Anzahl der Komponenten reduzieren, die einzeln ausgerichtet werden müssen.

Für Maschinenbauer liegt der Hauptnutzen nicht allein im harmonischen Getriebe selbst. Vielmehr besteht er in der Möglichkeit, einen präzisen Drehantrieb in die Maschinenarchitektur zu integrieren und dabei das erforderliche Drehmoment, die Genauigkeit und die Kompaktheit beizubehalten.

Harmonische Drehantriebslösungen für verschiedene CNC-Gravuranwendungen

Unterschiedliche Graviermaschinen stellen unterschiedliche Anforderungen an ihre Drehachsen. Der Aktor sollte daher entsprechend den tatsächlichen Betriebsbedingungen ausgewählt werden und nicht einfach das größte verfügbare Modell.

Für 4-Achs-CNC-Graviermaschinen

Eine 4-Achs-Graviermaschine benötigt typischerweise eine kontinuierliche oder indexierte Rotation um eine zusätzliche Achse.

Ein harmonischer Drehantrieb kann als Antriebsmechanismus für diese Drehachse verwendet werden, wenn die Anwendung eine präzise Winkelpositionierung, geringes Umkehrspiel, kompakte Integration, stabile kontinuierliche Rotation und hohe Drehmomentdichte erfordert.

Für 5-Achs-CNC-Graviermaschinen

Bei 5-Achs-Maschinen werden generell höhere Anforderungen an den Drehmechanismus gestellt, da sich mehrere Achsen gleichzeitig bewegen können.

Die Dreh- und Kippachsen müssen präzise auf die Befehle der CNC-Steuerung reagieren und gleichzeitig die Synchronisation mit den Linearachsen aufrechterhalten.

Für diese Anwendungen kann ein integrierter harmonischer Drehantrieb dazu beitragen, die Größe und Komplexität des Drehachsengetriebes zu reduzieren.

Wo eine Kabelführung oder mechanische Integration durch das Drehzentrum erforderlich ist, kann ein hohler Drehantrieb einen zusätzlichen strukturellen Vorteil bieten.

Für hochbelastbare CNC-Gravuren

Schwere Werkstücke und große Drehtische erfordern eine andere Herangehensweise.

Das erforderliche Drehmoment kann mit zunehmender Werkstückträgheit erheblich ansteigen, insbesondere wenn der Schwerpunkt weit von der Drehachse entfernt ist.

In solchen Fällen sollte der Maschinenkonstrukteur das Dauerdrehmoment, das Spitzendrehmoment, die Abtriebslagerkapazität, die Torsionssteifigkeit, die Beschleunigungsanforderungen, den Arbeitszyklus und die thermische Leistung bewerten.

Für Anwendungen mit höherer Belastung kann je nach Maschinenarchitektur ein präziser Planetendrehantrieb oder eine andere hochsteife Getriebelösung besser geeignet sein.

Wie beeinflusst die Leistung der Drehachse die Qualität von CNC-Gravuren?

Die Qualität der Drehachse kann die Qualität des fertigen Werkstücks direkt beeinflussen.

Spiel und Konturgenauigkeit

Wenn sich die Drehachse in eine andere Richtung dreht, kann mechanisches Spiel eine Differenz zwischen Soll- und Ist-Winkelposition verursachen.

Dies ist besonders wichtig bei der Bearbeitung von Konturen, die häufige Änderungen der Drehrichtung erfordern.

Die spielarme Kraftübertragung trägt dazu bei, ein besser vorhersagbares Verhältnis zwischen dem CNC-Befehl und der tatsächlichen Drehposition aufrechtzuerhalten.

Steifigkeit und Schnittstabilität

Eine starre Drehachse kann dem beim Bearbeitungsprozess entstehenden Drehmoment besser widerstehen.

Wenn sich die Achse unter Schnittkräften verformt, kann sich die Werkzeugposition relativ zum Werkstück verändern.

Bei Präzisionsgravuren kann dies zu Maßfehlern und ungleichmäßiger Oberflächenqualität führen.

Wiederholgenauigkeit der Positionierung

Bei Indexieranwendungen kann sich die Drehachse wiederholt zwischen vordefinierten Winkelpositionen bewegen.

Eine hohe Wiederholgenauigkeit ist besonders wichtig bei der Bearbeitung mehrerer Flächen desselben Werkstücks.

Rotationsgleichmäßigkeit

Eine kontinuierliche zylindrische Gravur erfordert eine stabile Rotation und nicht nur eine genaue Positionierung.

Drehmomentschwankungen, mechanische Vibrationen oder eine instabile Servoregelung können die Konsistenz des Werkzeugwegs beeinträchtigen.

Encoder-Rückkopplung und Bewegungssteuerung

Die Encoder-Rückkopplung ermöglicht es dem Steuerungssystem, die Position der Drehachse zu überwachen.

Bei mehrachsigen CNC-Anwendungen ist eine genaue Rückmeldung wichtig, da die CNC-Steuerung zuverlässige Positionsinformationen benötigt, um die Drehachse mit den Bewegungen in X-, Y- und Z-Richtung zu koordinieren.

Die richtige Drehachsenlösung für Ihre CNC-Graviermaschine auswählen

Die beste Drehachsenlösung hängt von den konkreten Anforderungen der Maschine ab.

Statt einen Antrieb ausschließlich nach Motorleistung oder Untersetzungsverhältnis auszuwählen, sollten Maschinenbauer das gesamte Bewegungssystem bewerten.

Anforderungen an die CNC-Gravur: Wichtige Aspekte bei der Betrachtung der Drehachse

Für einen Maschinenbauer sollte der Auswahlprozess daher mit der Bearbeitungsaufgabe und nicht mit dem Aktuatormodell beginnen.

Zuerst müssen das Trägheitsmoment des Werkstücks, die erforderliche Drehzahl, das Drehmoment, die Positioniergenauigkeit, der Arbeitszyklus und die Einbaubedingungen ermittelt werden. Anschließend wird die Getriebe- und Aktuatorkonfiguration ausgewählt, die diese Anforderungen erfüllt.

HONPINE Rotationsantriebslösungen für CNC-Graviermaschinen

HONPINE bietet präzise Drehbewegungslösungen, die für CNC-Werkzeugmaschinen, Drehtische, 4- und 5-Achs-Anlagen sowie andere automatisierte Bearbeitungssysteme konfiguriert werden können.

Bei CNC-Gravuranwendungen kann die Lösung entsprechend den Anforderungen der Drehachse ausgewählt werden, anstatt für jede Maschine einen Aktor zu verwenden.

Harmonische Drehantriebe eignen sich für Anwendungen, bei denen kompakte Integration, präzise Positionierung, geringes Umkehrspiel und hohe Drehmomentdichte wichtig sind.

Hohlwellen-Drehantriebe bieten zusätzliche Flexibilität, wenn Kabel, pneumatische Leitungen oder andere Komponenten durch die Mitte der Drehachse geführt werden müssen.

Für Anwendungen, die eine höhere Tragfähigkeit oder eine andere Kombination aus Geschwindigkeit, Steifigkeit und Drehmoment erfordern, können auch Präzisionsplaneten-Drehantriebe und andere Drehantriebslösungen in Betracht gezogen werden.

Die endgültige Auswahl des Aktuators sollte auf der Grundlage der tatsächlichen Werkstückträgheit, des erforderlichen Drehmoments, der Drehzahl, der Positionieranforderungen, des Arbeitszyklus und der mechanischen Einbaubedingungen erfolgen.

Abschluss

Bei modernen CNC-Graviermaschinen spielt die Drehachse eine viel wichtigere Rolle als die bloße Bereitstellung einer zusätzlichen Drehbewegung.

In 4-Achs-Maschinen ermöglicht es die kontinuierliche oder indexierte Bearbeitung zylindrischer und mehrseitiger Werkstücke. In 5-Achs-Systemen wird es Teil eines koordinierten Mehrachsen-Bewegungssystems für komplexe Oberflächen und anspruchsvollere Bearbeitungswege.

Da diese Anwendungen immer präziser werden, muss die Drehachse nicht nur ein ausreichendes Drehmoment bieten, sondern auch eine stabile Rotation, geringes Spiel, hohe Steifigkeit, genaue Positionierung und zuverlässiges Feedback.

Ein harmonischer Drehantrieb bietet eine integrierte Lösung für CNC-Drehachsen, bei denen diese Eigenschaften wichtig sind. In Kombination mit einer geeigneten mechanischen Struktur, Encoder-Rückmeldung und einem CNC-Steuerungssystem ermöglicht er Maschinenbauern die Entwicklung kompakter und präziser Drehachsenlösungen für Gravur- und Präzisionsbearbeitungsanwendungen.

Die richtige Lösung beginnt jedoch immer mit der Anwendung: Werkstückträgheit, Schnittkraft, Drehzahl, Genauigkeit, Steifigkeit und Montageanforderungen bestimmen die Konfiguration der Drehachse. HONPINE unterstützt Maschinenbauer bei der Auswahl und Konfiguration der passenden Drehbewegungslösung für ihre CNC-Graviermaschinen.
