Wie lässt sich der Wirkungsgrad von Harmonic Drives in Präzisionsbewegungssystemen verbessern?

Einführung

Harmonic-Drive-Technologie findet breite Anwendung in Robotergelenken, CNC-Drehachsen, Halbleiteranlagen, Medizingeräten, Präzisionspositioniersystemen und der industriellen Automatisierung. Sie vereint ein hohes Untersetzungsverhältnis, geringes Spiel, kompakte Abmessungen, hohe Drehmomentdichte und präzise Bewegungsübertragung. Bei der Bewertung eines Harmonic Drive für ein Präzisionsbewegungssystem sollte der Wirkungsgrad jedoch nicht isoliert betrachtet werden. Der tatsächliche Wirkungsgrad des Systems hängt vielmehr von der Wechselwirkung des Harmonic Drive mit Motor, Last, Untersetzungsverhältnis, Drehzahl, Schmierung, thermischen Bedingungen und Bewegungsprofil ab.

Diese Unterscheidung gewinnt zunehmend an Bedeutung, da Automatisierungsanlagen auf höhere dynamische Leistung und kompaktere mechanische Bauweisen ausgerichtet sind. Ein Harmonic-Drive-Getriebe mit geeignetem Wirkungsgrad kann dennoch zu einer unbefriedigenden Gesamtleistung des Systems führen, wenn der Motor falsch dimensioniert ist, das Untersetzungsverhältnis nicht auf die erforderliche Ausgangsdrehzahl abgestimmt ist oder der Aktor unter Bedingungen arbeitet, die zu übermäßiger Wärmeentwicklung führen. Umgekehrt kann eine optimal abgestimmte Kombination aus Harmonic-Drive-Getriebe und Motor eine stabile Drehmomentübertragung gewährleisten und gleichzeitig den Betrieb des gesamten Bewegungssystems in einem günstigeren Wirkungsgradbereich ermöglichen.

Aus diesem Grund sollte die Verbesserung des Wirkungsgrades von Harmonic Drives nicht einfach als Getriebeoptimierungsproblem betrachtet werden. Vielmehr ist sie als systemtechnisches Problem zu verstehen, das die mechanische Kraftübertragung, die Motorleistung, die Regelungsstrategie, das Wärmemanagement und den tatsächlichen Betriebszyklus der Maschine umfasst.

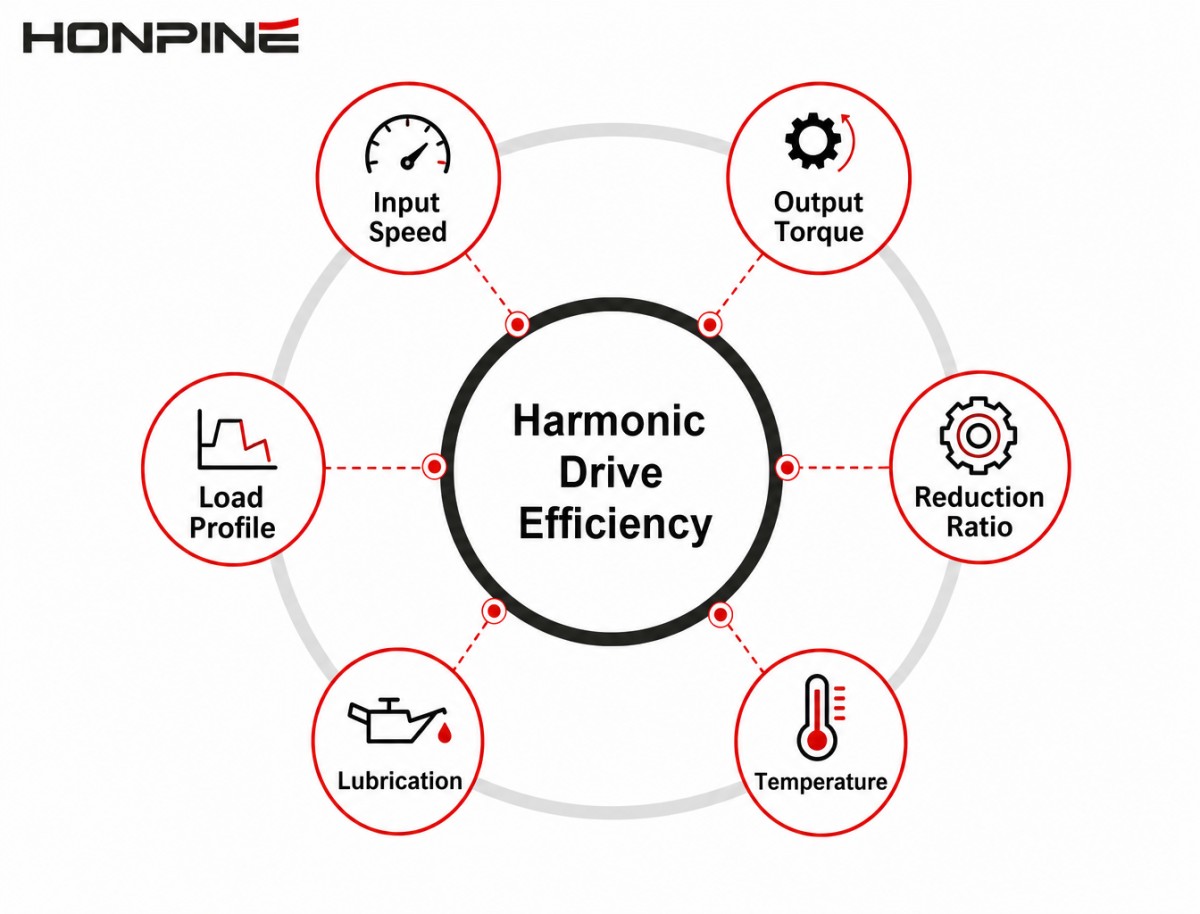

Was bestimmt tatsächlich den Wirkungsgrad von Harmonic Drives?

Der Wirkungsgrad eines Harmonic-Drive-Getriebes hängt davon ab, wie die mechanische Leistung durch das Getriebe übertragen wird. Im Gegensatz zu einem einfachen starren Zahnradgetriebe basiert ein Harmonic-Drive-Getriebe auf der kontrollierten elastischen Verformung seiner Getriebeelemente und dem kontinuierlichen Eingriff der Hauptzahnradkomponenten. Reibung, Verformung, Lagerverluste, Schmierwiderstand und andere mechanische Effekte verbrauchen einen Teil der Eingangsenergie, bevor diese den Ausgang erreicht.

Das bedeutet, dass der in einer realen Anwendung beobachtete Wirkungsgrad je nach Betriebsbedingungen variieren kann. Eingangsdrehzahl, Ausgangsdrehmoment, Untersetzungsverhältnis, Temperatur, Schmierzustand und Lastprofil beeinflussen das Getriebeverhalten. Daher sollten Ingenieure beim Vergleich von Wirkungsgradangaben für Harmonic Drives verschiedener Produkte oder Betriebsbedingungen vorsichtig sein. Ein unter einer bestimmten Drehzahl- und Lastbedingung gemessener Wert repräsentiert nicht zwangsläufig den Wirkungsgrad, der in einem realen Robotergelenk oder einer Industriemaschine erreicht wird.

Das Untersetzungsverhältnis ist besonders wichtig, da es das Verhältnis zwischen Motordrehzahl und Ausgangsdrehzahl bestimmt. Ein hohes Untersetzungsverhältnis ermöglicht es einem relativ kleinen Motor, ein hohes Drehmoment zu erzeugen. Dies ist einer der Gründe, warum Harmonic-Drive-Getriebe in Robotergelenken so nützlich sind. Ein zu hohes Untersetzungsverhältnis kann jedoch dazu führen, dass der Motor mit einer höheren Eingangsdrehzahl als nötig betrieben werden muss, wenn die Anwendung eine relativ hohe Ausgangsdrehzahl erfordert. Andererseits kann ein zu niedriges Untersetzungsverhältnis einen größeren Motor erforderlich machen, um das benötigte Drehmoment zu erreichen. Das optimale Untersetzungsverhältnis ist daher dasjenige, das es dem Motor und dem Harmonic-Drive-Getriebe ermöglicht, in einem geeigneten Drehmoment-Drehzahl-Bereich zu arbeiten und gleichzeitig die dynamischen Anforderungen der Anwendung zu erfüllen.

Last und Betriebsdrehzahl müssen stets gemeinsam betrachtet werden. Ein Harmonic-Drive-Getriebe, das kontinuierlich mit hoher Drehzahl und hoher Last arbeitet, erzeugt deutlich mehr Wärme als ein intermittierend mit moderater Drehzahl betriebenes Getriebe. Eine zu hohe Temperatur kann das Schmierstoffverhalten, die Lagerleistung, die Motortemperatur und die Langzeitstabilität beeinträchtigen. Daher sollte der Wirkungsgrad eines Harmonic-Drive-Getriebes immer unter den tatsächlichen Betriebsbedingungen der Maschine und nicht nur anhand von Nennwerten bewertet werden.

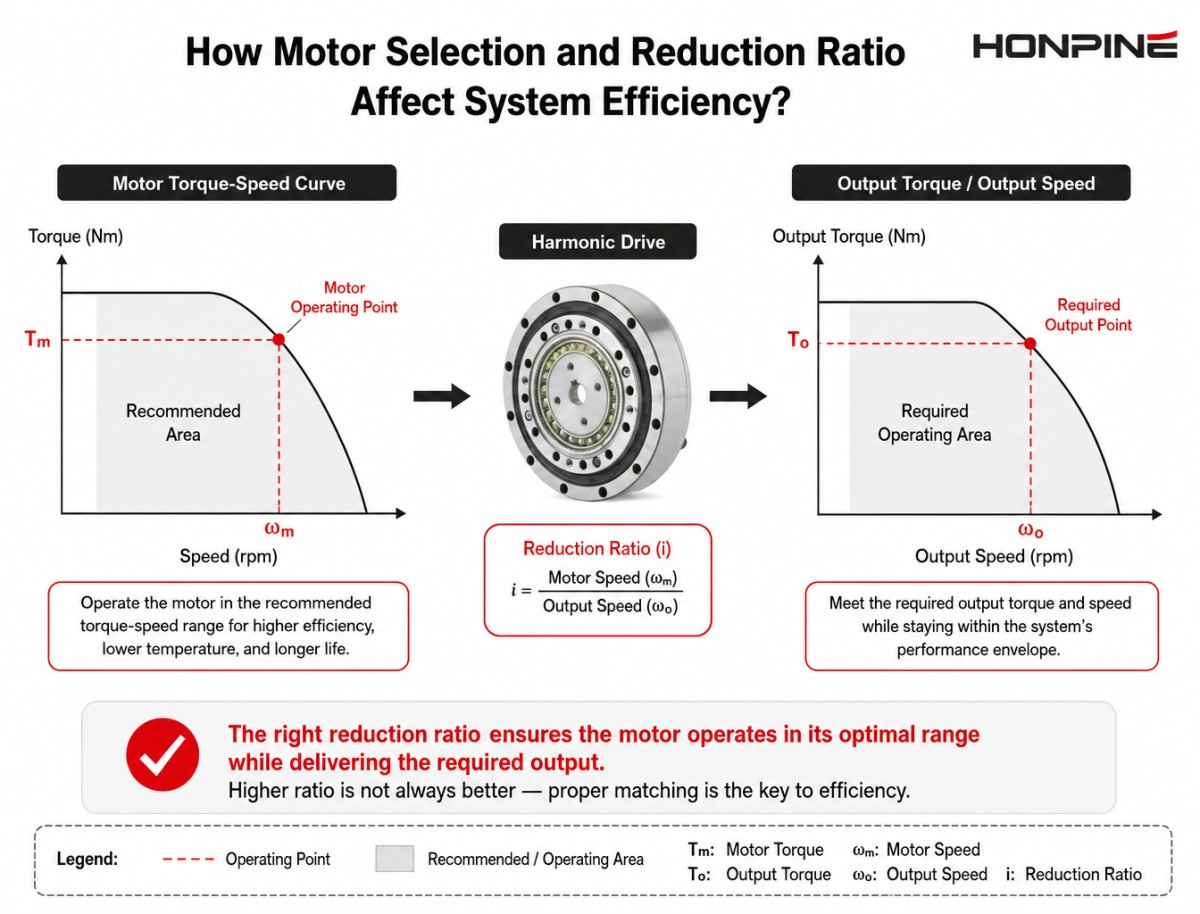

Wie beeinflussen Motorauswahl und Untersetzungsverhältnis den Wirkungsgrad des Systems?

Einer der wichtigsten Faktoren zur Verbesserung des Wirkungsgrades von Harmonic-Drive-Getrieben ist das Verhältnis zwischen Motor und Getriebe. Ein Harmonic-Drive-Getriebe erzeugt selbst keine Energie; es wandelt das vom Motor gelieferte Drehmoment und die Drehzahl in die benötigte Ausgangsbewegung um. Ist der Motor nicht optimal auf das Untersetzungsverhältnis abgestimmt, kann das System unnötig Energie verbrauchen, selbst wenn das Harmonic-Drive-Getriebe an sich korrekt funktioniert.

Betrachten wir ein Robotergelenk, das ein hohes Drehmoment, aber eine relativ niedrige Drehzahl benötigt. Ein geeignetes Untersetzungsverhältnis ermöglicht es dem Motor, mit höherer Drehzahl zu laufen und das benötigte Drehmoment effizient zu erzeugen, während der Harmonic Drive dieses Eingangssignal in eine Drehbewegung mit niedrigerer Drehzahl und höherem Drehmoment umwandelt. Wird das Übersetzungsverhältnis ohne Berücksichtigung der Drehmoment-Drehzahl-Kennlinie des Motors gewählt, verbringt dieser möglicherweise einen Großteil seiner Betriebszeit in einem ungünstigeren Bereich seiner Kennlinie.

Das gleiche Prinzip gilt für Beschleunigung und Verzögerung. Ein schwerer Roboterarm oder Drehtisch benötigt unter Umständen beim Beschleunigen ein deutlich höheres Drehmoment als im stationären Rotationsbetrieb. Werden Motor und Harmonic Drive ausschließlich nach dem kontinuierlichen Drehmoment ausgewählt, kann der Aktor bei wiederholten Beschleunigungszyklen thermisch überlastet werden, selbst wenn die durchschnittliche Last akzeptabel erscheint.

Aus diesem Grund sollten Ingenieure den gesamten Zusammenhang zwischen Motordrehmoment, Motordrehzahl, Untersetzungsverhältnis, Ausgangsdrehmoment, Ausgangsdrehzahl, Lastträgheitsmoment, Beschleunigung und Einschaltdauer bewerten. Dieser Ansatz bietet eine wesentlich realistischere Grundlage für die Verbesserung der Systemeffizienz als der alleinige Vergleich der Getriebewirkungsgrade.

Warum die Lastträgheit bei der Optimierung des Wirkungsgrades von Harmonic Drives eine Rolle spielt?

Die Lastträgheit ist ein weiterer Faktor, der den tatsächlichen Energieverbrauch eines Präzisionsbewegungssystems erheblich beeinflussen kann.

Ein großes Werkstück, ein Drehtisch, ein Roboterarm oder eine Positioniervorrichtung benötigt im Normalbetrieb relativ wenig Drehmoment, beim Beschleunigen oder Abbremsen jedoch deutlich mehr. Das zusätzliche Drehmoment, das zur Änderung des Drehzustands der Last erforderlich ist, hängt direkt von ihrer Trägheit und der benötigten Winkelbeschleunigung ab.

Dies ist insbesondere für CNC-Rundtische und Robotergelenke relevant. Ein schweres Werkstück muss während eines Bearbeitungszyklus möglicherweise mehrere Winkelpositionen durchlaufen. Wenn der Mechanismus wiederholt beschleunigt, anhält und die Richtung ändert, muss der Motor die dynamischen Auswirkungen der Lastträgheit kontinuierlich überwinden.

Daher sollte ein Harmonic-Drive-Antrieb nicht allein anhand der maximalen statischen Last ausgewählt werden. Ingenieure sollten das gesamte Bewegungsprofil analysieren, einschließlich Beschleunigungszeit, Verzögerungszeit, Positionierfrequenz, Spitzendrehmoment, Dauerdrehmoment und dem Trägheitsverhältnis zwischen Motor und Last.

Ein optimal abgestimmtes System kann unnötige Motorbelastungen reduzieren und übermäßige thermische Spannungen vermeiden. Bei Anwendungen mit hochdynamischen Bewegungen kann dies einen größeren Einfluss auf die praktische Systemeffizienz haben als die alleinige Betrachtung des Getriebewirkungsgrades.

Warum ist das Wärmemanagement für die Effizienz von Harmonic Drives so wichtig?

Mechanischer Wirkungsgrad und thermische Leistung stehen in engem Zusammenhang.

Jedes Getriebe erzeugt mechanische Verluste, deren Energie letztendlich in Wärme umgewandelt wird. Gleichzeitig erzeugen Motor und Antriebselektronik eigene Wärme. Im Dauerbetrieb akkumulieren sich diese Wärmequellen und müssen über das Aktuatorgehäuse und die umgebende Maschinenstruktur abgeführt werden.

Für ein Präzisionsbewegungssystem, das mehrere Stunden am Tag in Betrieb ist, mag dies noch akzeptabel sein. Bei Industrieanlagen, die jedoch kontinuierlich oder nahezu rund um die Uhr laufen, gewinnt das Wärmemanagement deutlich an Bedeutung.

Übermäßige Temperaturen können die Schmierstoffeigenschaften, die Lagerleistung, die Wicklungstemperatur des Motors, die Encoderstabilität und die Langzeitstabilität des gesamten Aktuators beeinträchtigen. Darüber hinaus können Temperaturänderungen mechanische Lagerspiele und das Verhalten von Präzisionsgetrieben beeinflussen.

Daher sollte die Verbesserung der Harmonic Drive Efficiency auch die Bewertung des gesamten Wärmepfads vom Motor und der Oberschwingungsübertragung durch das Aktuatorgehäuse bis hin zur umgebenden Maschinenstruktur umfassen.

Ein effizientes Bewegungssystem zeichnet sich nicht nur durch geringe mechanische Verluste unter Laborbedingungen aus. Es sollte auch unter den realen thermischen Bedingungen des industriellen Dauerbetriebs eine stabile Leistung erbringen.

Warum verändern integrierte Harmonic-Actuatoren die Effizienzdiskussion ?

An dieser Stelle ist es wichtig, zwischen dem Wirkungsgrad des Harmonic-Drive-Antriebs und dem Gesamtwirkungsgrad des Aktuators zu unterscheiden.

Ein herkömmliches Robotergelenk kann aus einem Servomotor, einem Harmonic-Drive-Getriebe, einem Encoder, einer Kupplung, einer Bremse, einem Antrieb, einem Gehäuse sowie mehreren elektrischen und mechanischen Schnittstellen bestehen. Jede Komponente hat ihre eigenen Konstruktionsanforderungen, und das fertige System muss all diese erfüllen.

Ein integrierter Harmonic Actuator verfolgt einen anderen Ansatz, indem er mehrere dieser Komponenten in einer einzigen Bewegungseinheit vereint. Je nach Aktuatorarchitektur können Motor, Harmonic Transmission, Encoder, Bremse und Antriebselektronik in einem kompakten Gehäuse integriert werden.

Ziel dieser Integration ist nicht, zu behaupten, die harmonische Übertragung selbst sei plötzlich verlustfrei. Die der harmonischen Übertragung inhärenten mechanischen Verluste bestehen weiterhin. Der Vorteil liegt vielmehr darin, dass der gesamte Aktor als einheitliches System ausgelegt und aufeinander abgestimmt werden kann.

Dadurch lassen sich unnötige mechanische Schnittstellen reduzieren, die Installation vereinfachen, die externe Übertragungskette verkürzen, die Verkabelung vereinfachen und Motor und Harmonic Transmission als optimal aufeinander abgestimmte Kombination auswählen. Bei Roboteranwendungen kann die Reduzierung von Aktuatorgröße und -gewicht zudem die Trägheit und die dynamische Belastung des Gesamtroboters verringern.

Aus diesem Grund sollte ein Harmonic Actuator aus einer breiteren Perspektive als nur der Übertragungseffizienz des Harmonic-Antriebs allein bewertet werden.

Wie kann die Integration von Harmonic Actuators die Systemeffizienz verbessern?

Die Integration eines Motors und eines Harmonic Drive kann die Effizienz auf verschiedene Weise beeinflussen.

Erstens reduziert es die Anzahl externer mechanischer Verbindungen. Eine herkömmliche Anordnung kann einen Motor, eine Kupplung, ein Getriebe, zusätzliche Wellenkomponenten und tragende mechanische Strukturen erfordern. Jede zusätzliche Schnittstelle erhöht die Komplexität der Montage und kann Ausrichtungsanforderungen, Reibung oder mechanische Nachgiebigkeit mit sich bringen.

Ein integrierter Harmonic-Actor kann diese Funktionen in einer einzigen Struktureinheit vereinen. Dadurch werden zwar nicht alle mechanischen Verluste eliminiert, aber die Anzahl der Komponenten, die bei der Optimierung der Bewegungsarchitektur berücksichtigt werden müssen, kann reduziert werden.

Zweitens macht die Integration die Abstimmung von Motor und Getriebe wichtiger und potenziell effektiver. Anstatt Motor und Getriebe unabhängig voneinander auszuwählen, kann der Aktor auf das tatsächliche Ausgangsdrehmoment, die Drehzahl, die Trägheit und den Betriebspunkt der jeweiligen Anwendung ausgelegt werden.

Drittens kann die Integration eines Encoders die Rückkopplungsarchitektur verbessern. Bei hochpräzisen Bewegungsanwendungen liefern motor- und ausgangsseitige Rückkopplungen unterschiedliche Informationen. Ein absoluter Encoder auf der Ausgangsseite kann die tatsächliche Position des Aktuators messen und ermöglicht so dem Steuerungssystem, Bewegungsfehler im gesamten Getriebe effektiver zu kompensieren.

Diese Vorteile verdeutlichen, warum die Systemeffizienz nicht auf einen einzelnen Wirkungsgrad des Getriebes reduziert werden sollte. In vielen Roboteranwendungen hängt der Wirkungsgrad des gesamten Aktuators von der mechanischen Integration, den Betriebsbedingungen des Motors, der Regelungsleistung, dem thermischen Verhalten und den Lastcharakteristika ab.

Warum kann auch das Gewicht des Aktuators den Energieverbrauch von Robotern beeinflussen?

Bei humanoiden Robotern und anderen mehrachsigen Robotersystemen wird der Zusammenhang zwischen Aktuatoreffizienz und Roboterenergieverbrauch noch interessanter.

Ein Robotergelenk ist selbst Teil eines beweglichen Mechanismus. Wird die Masse eines Aktuators reduziert, benötigt der Roboter möglicherweise weniger Drehmoment, um das Gelenk und die daran befestigten Komponenten zu beschleunigen. Dieser Effekt kann sich auch auf benachbarte Gelenke auswirken, da jedes Gelenk zur Gesamtmasse und Trägheit des Roboters beiträgt.

Dadurch entsteht eine Beziehung auf Systemebene:

Geringere Aktuatormasse → Geringeres Trägheitsmoment → Geringerer Bedarf an dynamischem Drehmoment → Potenziell geringerer Energieverbrauch

Das bedeutet nicht, dass ein leichterer Aktor automatisch energieeffizienter ist. Ein leichter Aktor muss dennoch über ausreichend Drehmoment, Steifigkeit, Wärmekapazität und Zuverlässigkeit für die jeweilige Anwendung verfügen.

Bei der Konstruktion humanoider Roboter, kollaborativer Roboter und anderer leichter Roboterplattformen spielt die Aktuatormasse jedoch eine wichtige Rolle in der Gesamtenergiegleichung.

Dies ist einer der Gründe, warum integrierte Harmonic-Actuatoren für die Konstruktion von Robotergelenken immer wichtiger werden. Ziel ist es nicht nur, das Harmonic-Actuator-Getriebe zu verkleinern. Vielmehr soll das gesamte Gelenkantriebssystem integriert werden, wobei die erforderliche Drehmomentdichte, Positioniergenauigkeit, Steifigkeit, das dynamische Ansprechverhalten und die thermische Leistung erhalten bleiben.

Harmonic-Drive-Effizienz in CNC- und Präzisionsautomatisierung

CNC-Drehtische und Präzisionsautomatisierungsanlagen haben etwas andere Anforderungen als mobile Roboter.

Bei CNC-Anwendungen können die Rotationslasten extrem hoch sein, und die Achse muss externen Bearbeitungskräften standhalten und gleichzeitig eine präzise Winkelpositionierung gewährleisten. In diesem Fall müssen neben der Torsionssteifigkeit, der Positioniergenauigkeit, der Wiederholgenauigkeit, der Tragfähigkeit und der thermischen Stabilität auch die Effizienz berücksichtigt werden.

Ein Harmonic Drive mit exzellentem Wirkungsgrad ist möglicherweise nicht die beste Lösung, wenn seine mechanischen Eigenschaften nicht den erforderlichen Bearbeitungsbedingungen entsprechen.

Das gleiche Prinzip gilt für Halbleiter- und optische Geräte. Diese Systeme verwenden zwar relativ geringe Lasten, erfordern aber eine extrem präzise Winkelpositionierung und gleichmäßige Bewegungen bei niedrigen Geschwindigkeiten. Mechanische Reibung, thermische Drift, Encoder-Rückmeldung und Übertragungsnachgiebigkeit können wichtiger werden als die reine Maximierung der Energieeffizienz.

Daher ist der richtige Ansatz, die für die Anwendung wichtigsten Leistungsparameter zu ermitteln und anschließend die gesamte Bewegungsarchitektur entsprechend zu optimieren.

Kann eine höhere Harmonic-Drive-Effizienz die Motorgröße reduzieren?

Ein höherer Wirkungsgrad der Kraftübertragung kann unter Umständen die zur Erreichung eines bestimmten Ausgangszustands erforderliche Eingangsleistung reduzieren, bedeutet aber nicht automatisch, dass ein kleinerer Motor ausgewählt werden kann.

Die Dimensionierung des Motors hängt weiterhin von Dauerdrehmoment, Spitzendrehmoment, Beschleunigungsdrehmoment, Maximaldrehzahl, thermischen Grenzwerten, Lastträgheit und Arbeitszyklus ab.

Beispielsweise kann ein Robotergelenk für eine schnelle Beschleunigung ein hohes Spitzendrehmoment benötigen, obwohl sein durchschnittliches Drehmoment relativ niedrig ist. In diesem Fall muss der Motor die erforderliche Spitzenleistung unabhängig vom Nennwirkungsgrad des Getriebes erbringen.

Der richtige Ansatz besteht daher darin, das vollständige Drehmoment-Drehzahl-Profil der Anwendung zu berechnen und anschließend den geeigneten Motor, das passende Harmonic-Drive-Übersetzungsverhältnis und die passende Aktorkonfiguration zu bestimmen.

Dies ist ein weiterer Grund, warum integrierte Harmonic-Actuator-Lösungen von Vorteil sein können. Anstatt Motor und Getriebe als unabhängige Komponenten zu betrachten, kann der Aktor als komplette Bewegungseinheit entsprechend den tatsächlichen Anforderungen des Roboters oder Automatisierungssystems bewertet werden.

Wie wählt man einen Harmonic Actuator für eine bessere Systemleistung aus?

Bei der Auswahl eines Harmonic Actuators sollten die Bewegungsanforderungen der Anwendung und nicht die Spezifikationen aus einem Katalog zugrunde gelegt werden.

Zunächst sind das erforderliche Drehmoment und die Drehzahl zu berücksichtigen. Das kontinuierliche Drehmoment bestimmt die Funktionsfähigkeit des Aktuators unter normalen Bedingungen, während das Spitzendrehmoment seine Fähigkeit zur Bewältigung von Beschleunigung, Verzögerung, transienten Lasten und externen Störungen bestimmt.

Der nächste zu berücksichtigende Aspekt ist die Lastträgheit. Eine Last mit hoher Trägheit kann während der Beschleunigung ein deutlich höheres Spitzendrehmoment erfordern, selbst wenn der kontinuierliche Drehmomentbedarf relativ moderat bleibt.

Positioniergenauigkeit und Wiederholbarkeit müssen daher zusammen mit Umkehrspiel und Torsionssteifigkeit betrachtet werden. Bei Anwendungen mit häufigen Richtungswechseln können die Übertragungseigenschaften einen erheblichen Einfluss auf die tatsächliche Positionierleistung haben.

Der Betriebszyklus des Aktuators ist ebenso wichtig. Ein Aktuator, der in einem Labormechanismus intermittierend eingesetzt wird, hat ganz andere thermische Anforderungen als ein Aktuator, der kontinuierlich in einer industriellen Produktionslinie arbeitet.

Schließlich sollten Ingenieure die mechanische Integration berücksichtigen. Erfordert die Anwendung eine kompakte Bauweise, integrierte Antriebselektronik, eine Rückmeldung des Absolutwertgebers, Bremsfunktionen oder eine Kabelführung über eine Hohlwelle, sollten diese Anforderungen von Anfang an in die Auswahl des Aktuators einbezogen werden.

Dieser anwendungsbasierte Ansatz ist zuverlässiger als die Auswahl eines Aktuators allein auf Basis des Drehmoments.

Wie geht HONPINE bei der Entwicklung von Harmonic-Actors vor?

Für HONPINE ist die Entwicklung eines Harmonic Actuators nicht einfach eine Frage der Kombination eines Motors mit einem Harmonic-Reduziergetriebe.

Der Aktor muss als vollständige Bewegungssteuerungseinheit funktionieren. Sein Motor, das harmonische Getriebe, die Encoderkonfiguration, die mechanische Struktur, die Ansteuerelektronik und die Kommunikationsschnittstelle müssen gemäß den konkreten Anforderungen der Anwendung zusammenarbeiten.

Unterschiedliche Anwendungen erfordern sehr unterschiedliche Aktuatoreigenschaften. Bei einem Gelenk eines humanoiden Roboters stehen möglicherweise Drehmomentdichte, geringes Gewicht, kompakte Abmessungen und dynamisches Ansprechverhalten im Vordergrund. Eine CNC-Drehachse legt hingegen größeren Wert auf Steifigkeit, Positioniergenauigkeit, thermische Stabilität und Dauerbetrieb. Ein Halbleiter- oder Medizingerät erfordert unter Umständen eine kompakte Integration, gleichmäßige Bewegungen, präzises Feedback und kontrolliertes mechanisches Verhalten.

Daher sollte die geeignete Aktuatorkonfiguration durch das Verhältnis zwischen Drehmoment, Drehzahl, Lastträgheitsmoment, Untersetzungsverhältnis, Arbeitszyklus, Positioniergenauigkeit, Einbauraum und Steuerungsanforderungen bestimmt werden.

Aus diesem Grund sollte ein Harmonic-Actuator nicht nur anhand eines einzelnen Parameters wie dem Wirkungsgrad des Harmonic-Actuators bewertet werden. Entscheidender ist die Frage, ob die gesamte Aktorarchitektur für die jeweilige Maschine optimiert ist.

Von der Harmonic-Drive-Effizienz bis zur vollständigen Optimierung von Bewegungssystemen

Die effektivste Methode zur Verbesserung der Effizienz von Antriebssystemen besteht darin, das Getriebe nicht länger als isolierte Komponente zu betrachten.

Ein Harmonic Drive ist Teil eines größeren Systems, das Motor, Encoder, Antrieb, Lager, Last, mechanische Struktur und Regelungsstrategie umfasst. Die Verbesserung einer einzelnen Komponente unter Vernachlässigung der anderen kann nur begrenzte Ergebnisse liefern.

Für manche Anwendungen ist ein konventioneller Motor mit Harmonic-Drive-Getriebe nach wie vor die geeignetste Lösung. In anderen Fällen kann ein integrierter Harmonic-Drive-Antrieb die mechanische Struktur vereinfachen und ein besseres Verhältnis zwischen Drehmomentdichte, Gewicht, Positioniergenauigkeit, Steuerungsintegration und Installationseffizienz erzielen.

Die richtige Lösung hängt von der Maschine ab.

Für Ingenieure, die Robotergelenke, CNC-Drehachsen, Halbleiteranlagen, medizinische Geräte und Präzisionsautomatisierungssysteme entwickeln, sollte das Ziel daher darin bestehen, die gesamte Bewegungsarchitektur zu optimieren, anstatt die höchste einzelne Effizienzzahl anzustreben.

Abschluss

Die Verbesserung des Wirkungsgrades von Harmonic Drives erfordert mehr als die Auswahl eines Getriebes mit höherer Effizienz. Die tatsächliche Systemleistung hängt vom Zusammenspiel von Untersetzungsverhältnis, Motorbetriebspunkt, Abtriebsdrehmoment, Drehzahl, Lastträgheitsmoment, Schmierung, thermischen Bedingungen und Betriebsdauer ab.

Die korrekte Abstimmung von Motor und Harmonic Drive ist einer der wichtigsten Faktoren. Ein optimal gewähltes Untersetzungsverhältnis ermöglicht den Betrieb des Motors in einem geeigneteren Drehmoment-Drehzahl-Bereich, während die korrekte Berücksichtigung der Lastträgheit und der Betriebszyklen unnötige Lastspitzen und thermische Belastungen vermeiden kann.

Gleichzeitig bietet die Entwicklung integrierter Harmonic Actuators einen weiteren Ansatz zur Optimierung von Bewegungssystemen. Durch die Integration des Harmonic-Antriebs mit Motor, Encoder, Ansteuerelektronik und anderen Komponenten kann ein Aktor die mechanische Komplexität reduzieren und eine besser abgestimmte Lösung für kompakte Roboter- und Automatisierungssysteme bieten.

Der entscheidende Unterschied besteht darin, dass die Harmonic Drive Efficiency die Effizienz des Getriebes beschreibt, während die Aktor- oder Systemeffizienz beschreibt, wie effektiv die gesamte Bewegungsarchitektur elektrische Eingangsgrößen in nutzbare mechanische Bewegungen umwandelt.

Für Gerätehersteller ermöglicht diese breitere Perspektive die Auswahl einer Antriebslösung nicht nur auf Basis der Getriebeeffizienz, sondern auch unter Berücksichtigung von Drehmomentdichte, Positioniergenauigkeit, Steifigkeit, dynamischem Verhalten, thermischer Leistung, Gewicht, Integrationsanforderungen und Langzeitzuverlässigkeit.

Hier erweist sich die anwendungsspezifische Entwicklung von Harmonic Actuators als wertvoll: Ziel ist es nicht einfach, einen hohen Wirkungsgrad zu erzielen, sondern ein Bewegungssystem zu schaffen, das unter den tatsächlichen Bedingungen der Maschine effizient und zuverlässig arbeitet.
