12 Tipps zur Auswahl der richtigen CNC-Rundtischübertragung: Harmonic-Drive-Getriebe, Harmonic-Drive-Drehantrieb, DD-Motor und Planetengetriebe

Einführung

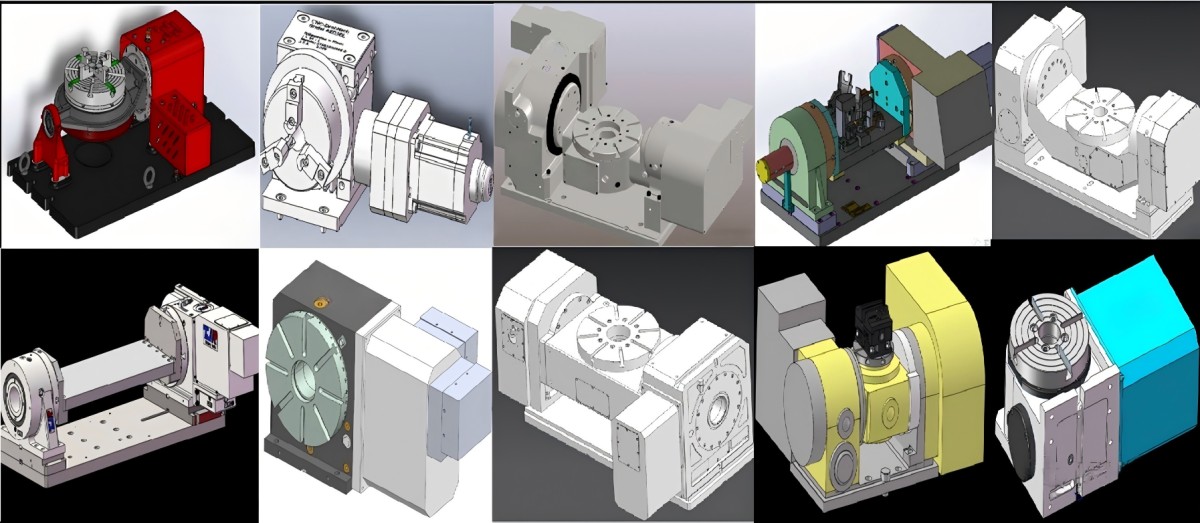

Es gibt keine universelle Getriebetechnologie, die für jeden CNC-Rundtisch geeignet ist. Schneckengetriebe, Rollennockengetriebe, Harmonic-Reducer , RV-Reducer , Planetengetriebe und Direktantriebsmotoren haben jeweils ihre eigenen Vorteile und Anwendungsbereiche.

Für Werkzeugmaschinenhersteller ist die wichtigere Frage nicht, welche Technologie einfach „besser“ ist, sondern welche Getriebearchitektur am besten zu Last, Geschwindigkeit, Genauigkeit, Steifigkeit, Bauraum und Betriebsbedingungen der Drehachse passt.

Ein Harmonic-Reduziergetriebe bietet geringes Spiel, ein hohes Untersetzungsverhältnis und eine kompakte Bauweise, ist aber nicht unbedingt die beste Lösung für jede anspruchsvolle Schneidanwendung. Ein Harmonic-Drehantrieb vereinfacht die mechanische Integration, jedoch erfordert seine integrierte Bauweise die Berücksichtigung von Wartungsfreundlichkeit und Wärmemanagement. Ein DD-Motor eliminiert die herkömmliche mechanische Untersetzungsstufe und bietet ein exzellentes dynamisches Ansprechverhalten, jedoch müssen Motorabmessungen, Dauerdrehmoment und Wärmeentwicklung sorgfältig bewertet werden.

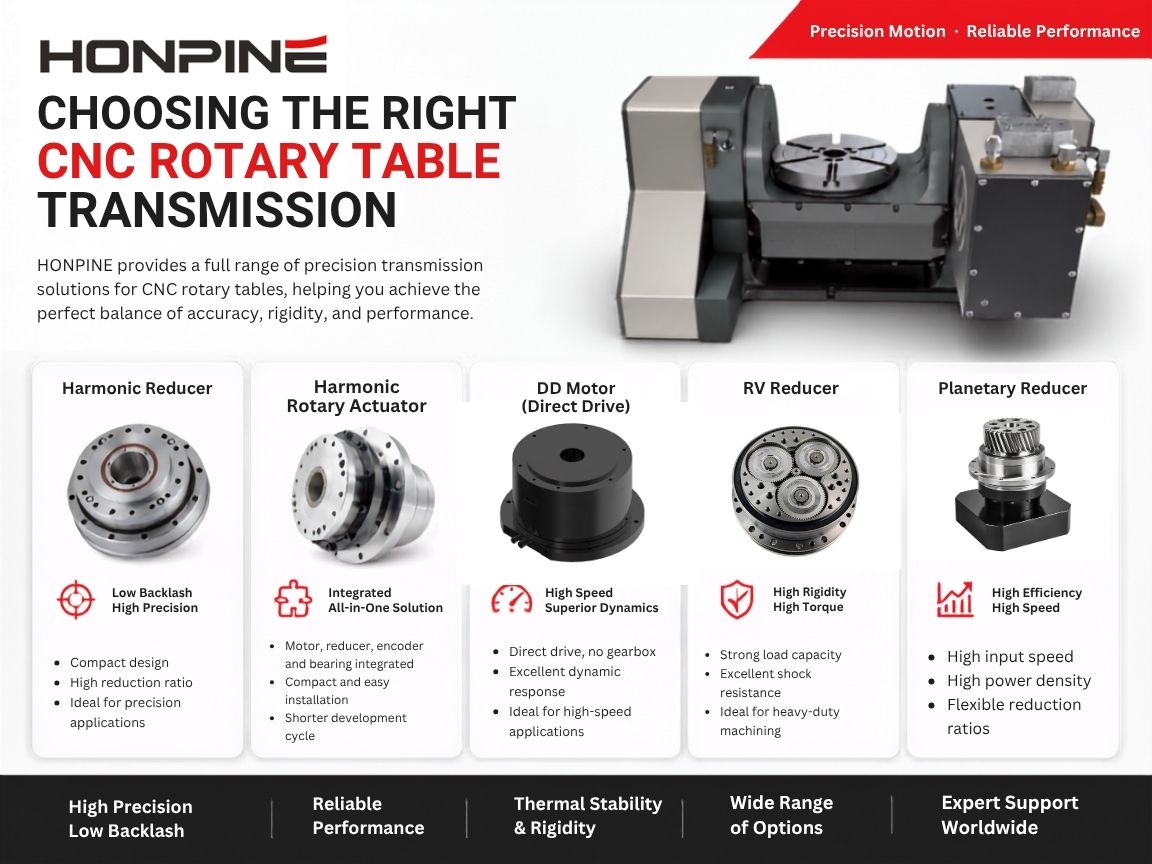

Dieser Leitfaden erläutert 12 wichtige Faktoren für die Auswahl eines CNC-Rundtischgetriebes, mit Schwerpunkt auf Harmonic-Reduziergetrieben, Harmonic-Drehantrieben, DD-Motoren, RV-Reduziergetrieben und Planetengetrieben.

1. Definieren Sie die Genauigkeitsanforderungen Ihres CNC-Drehtischantriebs.

Der erste Schritt bei der Auswahl eines CNC-Drehtischantriebs besteht darin, die tatsächlichen Genauigkeitsanforderungen der Drehachse zu definieren.

Positioniergenauigkeit und Wiederholbarkeit sind wichtig, aber nicht die einzigen Faktoren. Ingenieure müssen auch Spiel, Torsionssteifigkeit, Lagergenauigkeit, Encoderauflösung, Strukturverformung und thermische Stabilität berücksichtigen.

Beispielsweise kann bei einem Drehtisch ein spielfreies Harmonic-Reduziergetriebe zum Einsatz kommen, aber wenn die Lageranordnung oder die mechanische Konstruktion nicht ausreichend steif ist, kann die Genauigkeit des Endsystems dennoch begrenzt sein.

Dies bedeutet, dass das Getriebe als Teil des gesamten Drehachsensystems und nicht als isolierte Komponente bewertet werden sollte.

Bei der Präzisions-CNC-Bearbeitung ist das Zusammenspiel von Getriebe, Encoder, Spindel, Lagern und Steuerungssystem von besonderer Bedeutung.

2. Berücksichtigen Sie das Spiel bei der Auswahl eines CNC-Drehtischantriebs.

Das Spiel kann einen direkten Einfluss auf die Positionierung der Drehachse haben, insbesondere wenn die Achse häufig die Richtung ändert.

Wenn ein Drehtisch seine Drehrichtung ändert, kann mechanisches Spiel im Getriebe zu Positionierfehlern führen. Dies ist einer der Gründe, warum spielarme Getriebetechnologien für präzise CNC-Anwendungen so attraktiv sind.

Harmonic-Reduziergetriebe sind bekannt für ihr geringes Spiel und eignen sich daher besonders dann, wenn eine hohe Winkelgenauigkeit erforderlich ist.

Geringes Spiel bedeutet jedoch nicht automatisch, dass die gesamte Drehachse eine hohe Positioniergenauigkeit erreicht.

Die Auflösung des Encoders, das Lagerspiel, die strukturelle Steifigkeit, die Bearbeitungstoleranzen und die Servoregelungsleistung beeinflussen allesamt das Endergebnis.

Aus diesem Grund sollten Ingenieure die gesamte mechanische und steuerungstechnische Architektur bewerten, anstatt ein Getriebe allein auf der Grundlage des Zahnflankenspiels auszuwählen.

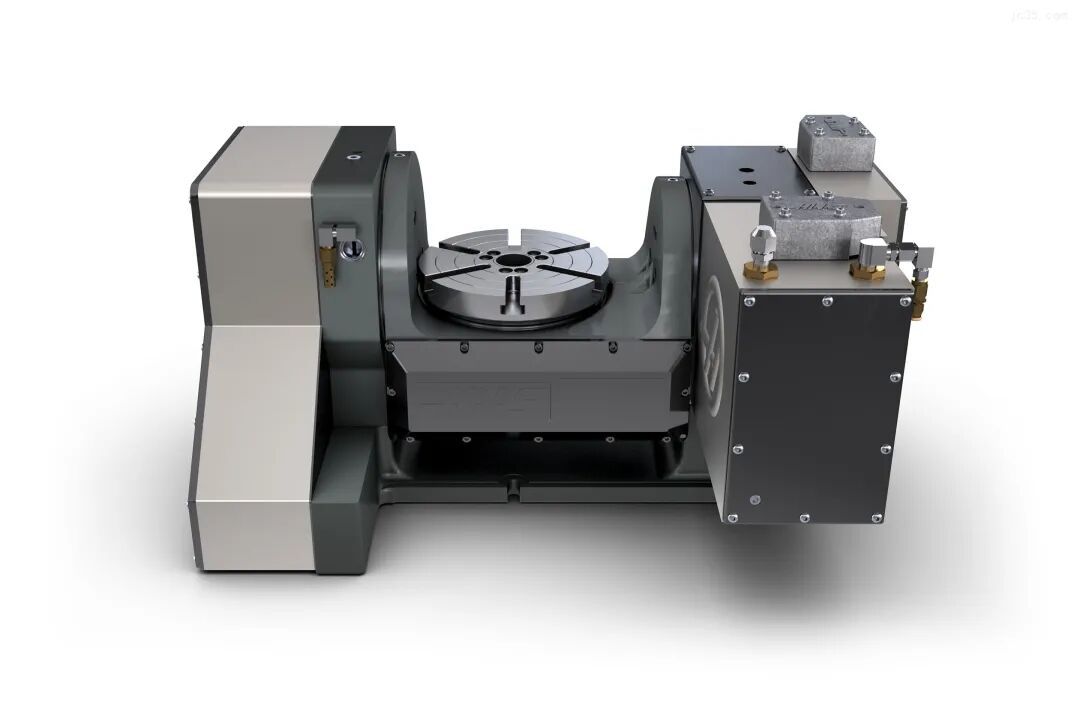

3. Wählen Sie ein Harmonic-Reduziergetriebe für eine kompakte, spielfreie CNC-Drehtischübertragung.

Ein Harmonic-Reduziergetriebe kann eine gute Option sein, wenn eine CNC-Drehachse eine Kombination aus kompakten Abmessungen, hohem Untersetzungsverhältnis und geringem Spiel erfordert.

Im Vergleich zu vielen herkömmlichen Reduktionsmechanismen kann die Oberwellenübertragung ein relativ hohes Reduktionsverhältnis in einem kompakten Gehäuse erreichen.

Dadurch kann ein Servomotor mit einer höheren Eingangsdrehzahl arbeiten, während das Untersetzungsgetriebe Drehzahl und Drehmoment auf für die Drehachse geeignete Werte umwandelt.

Die kompakte Bauweise ist besonders vorteilhaft für CNC-Maschinen, bei denen der Platz für die Installation begrenzt ist.

Harmonische Getriebe können auch für Präzisionsdrehmechanismen attraktiv sein, die in elektronischen Fertigungsanlagen, Inspektionssystemen, Laserbearbeitungsanlagen und kompakten Bearbeitungssystemen eingesetzt werden.

Ingenieure sollten jedoch nicht davon ausgehen, dass ein Harmonic-Reducer automatisch die beste Wahl für die Schwerzerspanung ist.

Anwendungen, die starken Stoßbelastungen, hohen Schnittkräften oder extrem hohen Steifigkeitsanforderungen unterliegen, müssen anhand der tatsächlichen Lastbedingungen, der Torsionssteifigkeit, der Tragfähigkeit und der Anforderungen an das maximale Drehmoment bewertet werden.

Die genauere Schlussfolgerung lautet, dass Harmonic-Reduziergetriebe besonders attraktiv sind, wenn geringes Spiel, Kompaktheit und hohe Untersetzungsverhältnisse wichtige Konstruktionsanforderungen darstellen.

4. Untersetzungsverhältnis und Ausgangsdrehmoment bei harmonischen CNC-Drehtischgetrieben berücksichtigen

Das Untersetzungsverhältnis ist ein weiterer wichtiger Faktor bei der Auswahl eines Harmonic-Drive-Getriebes für einen CNC-Rundtisch .

Durch ein hohes Untersetzungsverhältnis kann der Motor mit höherer Drehzahl laufen, während gleichzeitig eine niedrigere Drehzahl und ein höheres Drehmoment am Ausgang erzielt werden.

Allerdings sollte das erforderliche Untersetzungsverhältnis nicht unabhängig von Motor, Lastträgheitsmoment und erforderlicher Drehzahl gewählt werden.

Ein zu hohes Übersetzungsverhältnis kann die maximale Ausgangsdrehzahl begrenzen, während eine ungeeignete Motor-Getriebe-Kombination die Beschleunigung und das dynamische Ansprechverhalten beeinträchtigen kann.

Ingenieure sollten daher den gesamten Zusammenhang zwischen Motordrehzahl, Untersetzungsverhältnis, Ausgangsdrehmoment, Lastträgheitsmoment und erforderlicher Drehzahl der Drehachse berücksichtigen.

Das maximale Drehmoment ist ebenfalls wichtig.

CNC-Rundtische können während Beschleunigung, Verzögerung oder Bearbeitung kurzzeitig höhere Drehmomente aufweisen. Das gewählte Harmonic-Reducer-Getriebe muss daher sowohl unter Dauer- als auch unter Spitzenbetriebsbedingungen geprüft werden.

Dies ist besonders wichtig, wenn der Drehtisch ein großes Werkstück trägt oder häufig beschleunigt und abgebremst wird.

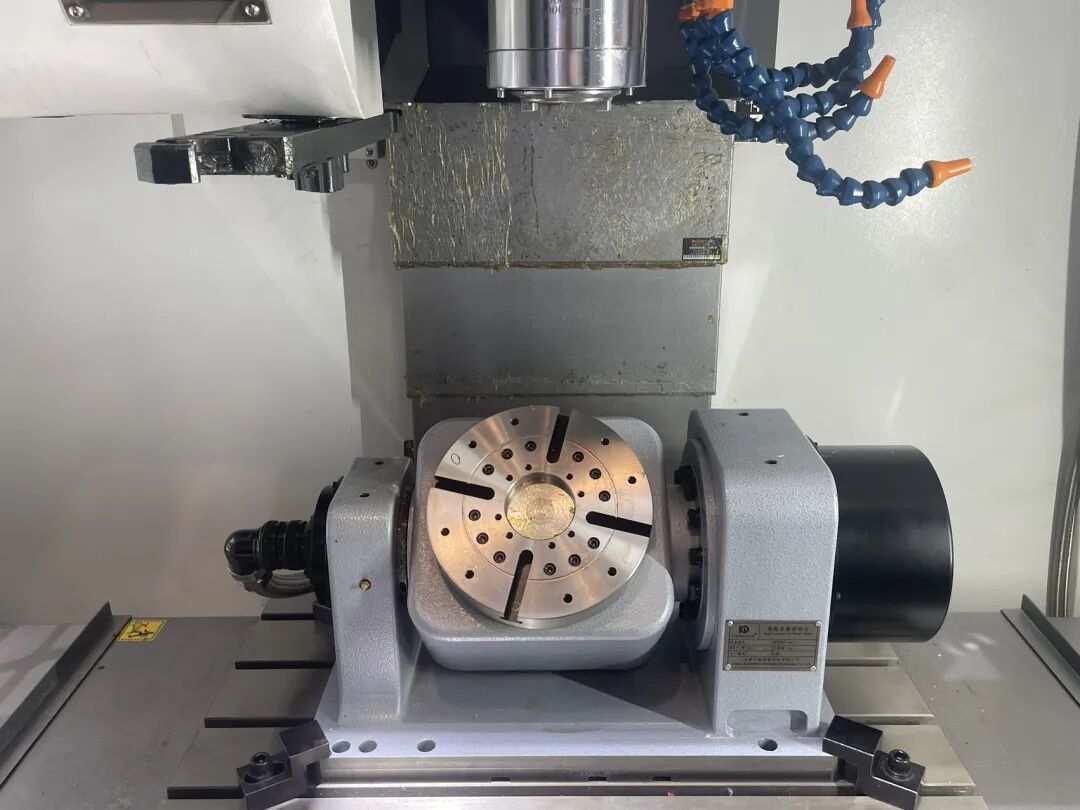

5. Wählen Sie einen Harmonic-Rotationsantrieb für die integrierte CNC-Drehtischübertragung.

Ein harmonischer Drehantrieb treibt das Konzept der harmonischen Kraftübertragung weiter voran, indem er mehrere Antriebskomponenten in ein kompaktes Drehmodul integriert.

Bei einer herkömmlichen Drehachse kann die separate Auswahl und Integration von Servomotor, Getriebe, Encoder, Lager und Gehäuse erforderlich sein.

Ein integrierter harmonischer Drehantrieb kann diese Architektur vereinfachen und den vom Maschinenbauer geforderten mechanischen Integrationsaufwand reduzieren.

Für Gerätehersteller kann dies die Entwicklungszeit verkürzen und die Anzahl der zu konstruierenden und zu montierenden mechanischen Schnittstellen reduzieren.

Harmonische Drehantriebe können besonders attraktiv sein für kompakte CNC-Drehachsen, Präzisionsdrehgeräte, Inspektionsmaschinen, Laserbearbeitungsanlagen und automatisierte Fertigungssysteme.

Die integrierte Bauweise kann außerdem dazu beitragen, den Platzbedarf bei der Installation zu reduzieren, was von Vorteil ist, wenn die Maschine strengen Maßbeschränkungen unterliegt.

Die Integration bringt jedoch auch Aspekte mit sich, die nicht außer Acht gelassen werden sollten.

Maschinenbauer sollten vor der Auswahl eines integrierten Aktuators die Wartungsfreundlichkeit des Moduls, die Encoderkonfiguration, die Lagerlebensdauer, das Wärmemanagement und die Austauschanforderungen prüfen.

Anders ausgedrückt: Ein harmonischer Drehantrieb ist nicht automatisch besser als eine herkömmliche Motor-Getriebe-Kombination. Sein Hauptvorteil liegt in der vereinfachten mechanischen Integration, insbesondere wenn Kompaktheit und Modularität wichtige Konstruktionsanforderungen sind.

6. Integrations- und Bauraumbedarf bei der CNC-Drehtischübertragung bewerten

Der Bauraum kann einen erheblichen Einfluss auf die Getriebearchitektur eines CNC-Rundtisches haben.

Bei herkömmlichen Motor- und Getriebekombinationen können zusätzliche Kupplungen, Montagevorrichtungen und mechanische Schnittstellen erforderlich sein.

Bei kompakten Anlagen können diese Komponenten die Gesamtabmessungen der Drehachse vergrößern.

Ein harmonischer Drehantrieb kann die Anzahl der separaten Komponenten reduzieren und eine integriertere mechanische Lösung bieten.

Dies kann insbesondere bei kompakten Mehrachsenmaschinen von Nutzen sein, bei denen mehrere Drehmechanismen innerhalb eines begrenzten Maschinenraums installiert werden müssen.

Ein kleineres mechanisches Paket sollte jedoch nicht nur anhand seiner äußeren Abmessungen beurteilt werden.

Der Ingenieur muss außerdem die Wärmeableitung, die Tragfähigkeit, die Installation des Encoders, die Kabelführung und den Wartungszugang berücksichtigen.

Eine kompakte Drehachsenkonstruktion ist nur dann erfolgreich, wenn diese Faktoren gemeinsam berücksichtigt werden.

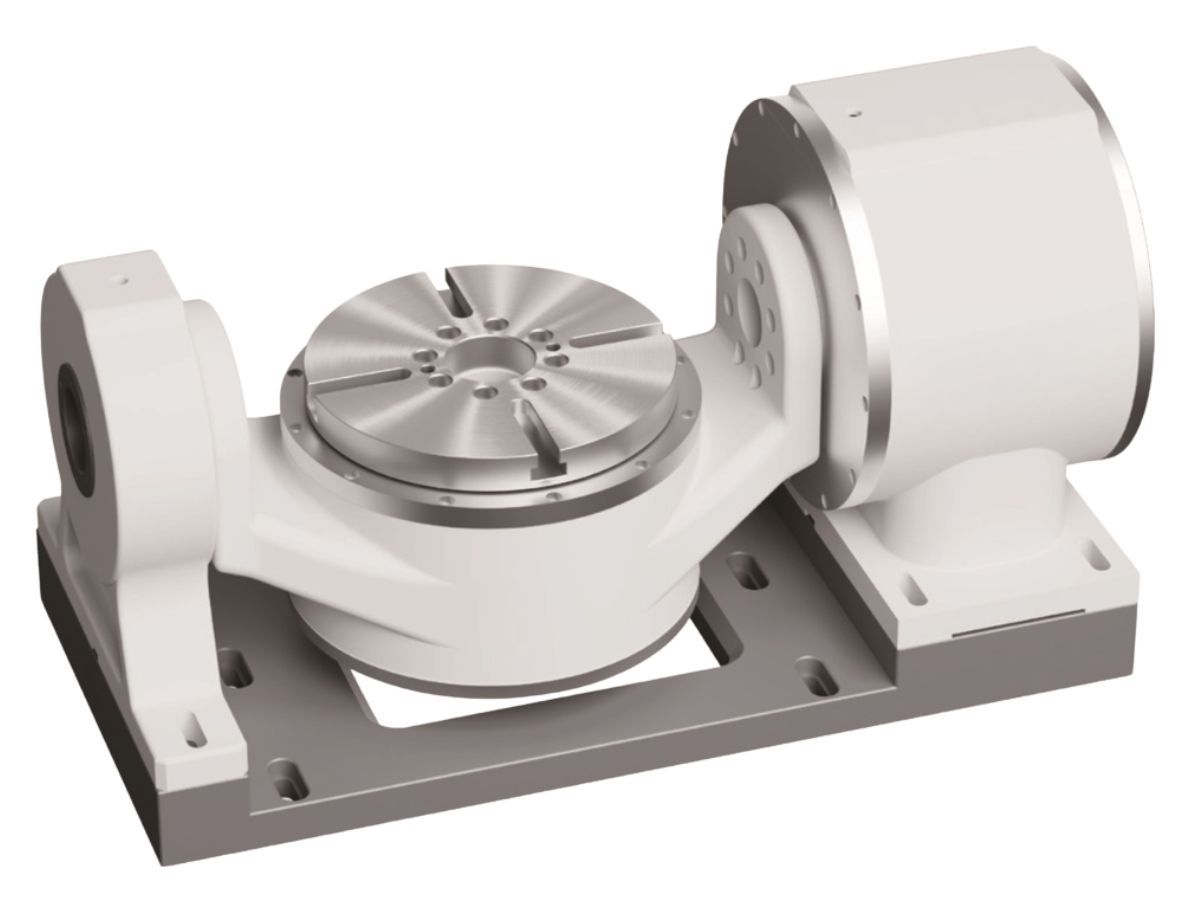

7. Wählen Sie einen DD-Motor für den Hochgeschwindigkeits-Drehtischantrieb Ihrer CNC-Maschine.

Ein DD-Motor, oder Direktantriebsmotor , verwendet eine grundlegend andere Getriebearchitektur als ein System mit Untersetzungsgetriebe.

Anstatt eines Servomotors und eines mechanischen Untersetzungsgetriebes treibt der Motor die rotierende Last direkt an.

Einer der offensichtlichsten Vorteile ist der Wegfall der herkömmlichen mechanischen Reduktionsstufe.

Dadurch verringert sich die Anzahl der mechanischen Getriebekomponenten und das bei herkömmlichen Untersetzungsmechanismen auftretende Zahnflankenspiel wird vermieden.

DD-Motoren bieten daher ein ausgezeichnetes dynamisches Ansprechverhalten und sind besonders attraktiv für Anwendungen, die kontinuierliche Rotation, schnelle Beschleunigung und Verzögerung sowie Hochgeschwindigkeitsbetrieb erfordern.

Sie eignen sich für Hochgeschwindigkeits-CNC-Rundtische, Fünf-Achs-Bearbeitungssysteme und andere Präzisionsrotationsanwendungen, bei denen ein dynamisches Ansprechverhalten wichtig ist.

Direktantrieb bedeutet jedoch auch, dass der Motor selbst das erforderliche Drehmoment liefern muss.

Dies macht Motordurchmesser, Drehmomentdichte, Tragfähigkeit und thermische Leistung zu wichtigen Konstruktionsfaktoren.

8. Dynamisches Ansprechverhalten bei der Auswahl des DD-Motor-CNC-Drehtischantriebs berücksichtigen

Das dynamische Ansprechverhalten ist einer der wichtigsten Gründe, warum man für eine CNC-Drehachse einen DD-Motor in Betracht ziehen sollte.

Wenn der Drehtisch häufig beschleunigen und abbremsen muss, kann die Reduzierung der mechanischen Übertragungskomponenten eine sehr direkte Reaktion zwischen Motor und Last ermöglichen.

Dies kann von Vorteil sein für die simultane Fünf-Achs-Bearbeitung und andere Anwendungen, bei denen sich die Drehzahl und Position der Drehachse kontinuierlich ändern.

Ein DD-Motor kann auch für kontinuierliche Drehbewegungen attraktiv sein, da es keine herkömmliche mechanische Untersetzungsstufe zwischen Motor und Last gibt.

Allerdings beseitigt der Direktantrieb nicht alle Systembeschränkungen.

Der Motor muss ein ausreichendes Dauerdrehmoment und ein ausreichendes Spitzendrehmoment liefern, während die Rotationsstruktur in der Lage sein muss, die Last zu bewältigen und die thermische Stabilität aufrechtzuerhalten.

Die Wärmeerzeugung kann insbesondere bei kontinuierlichem Betrieb eine wichtige Rolle spielen.

Bei der hochpräzisen Bearbeitung kann die Wärmeausdehnung des Motors und der umgebenden mechanischen Struktur die Positioniergenauigkeit beeinflussen.

Daher sollten Ingenieure das dynamische Verhalten zusammen mit dem kontinuierlichen Drehmoment, dem Spitzendrehmoment, dem Wärmemanagement und der strukturellen Steifigkeit bewerten.

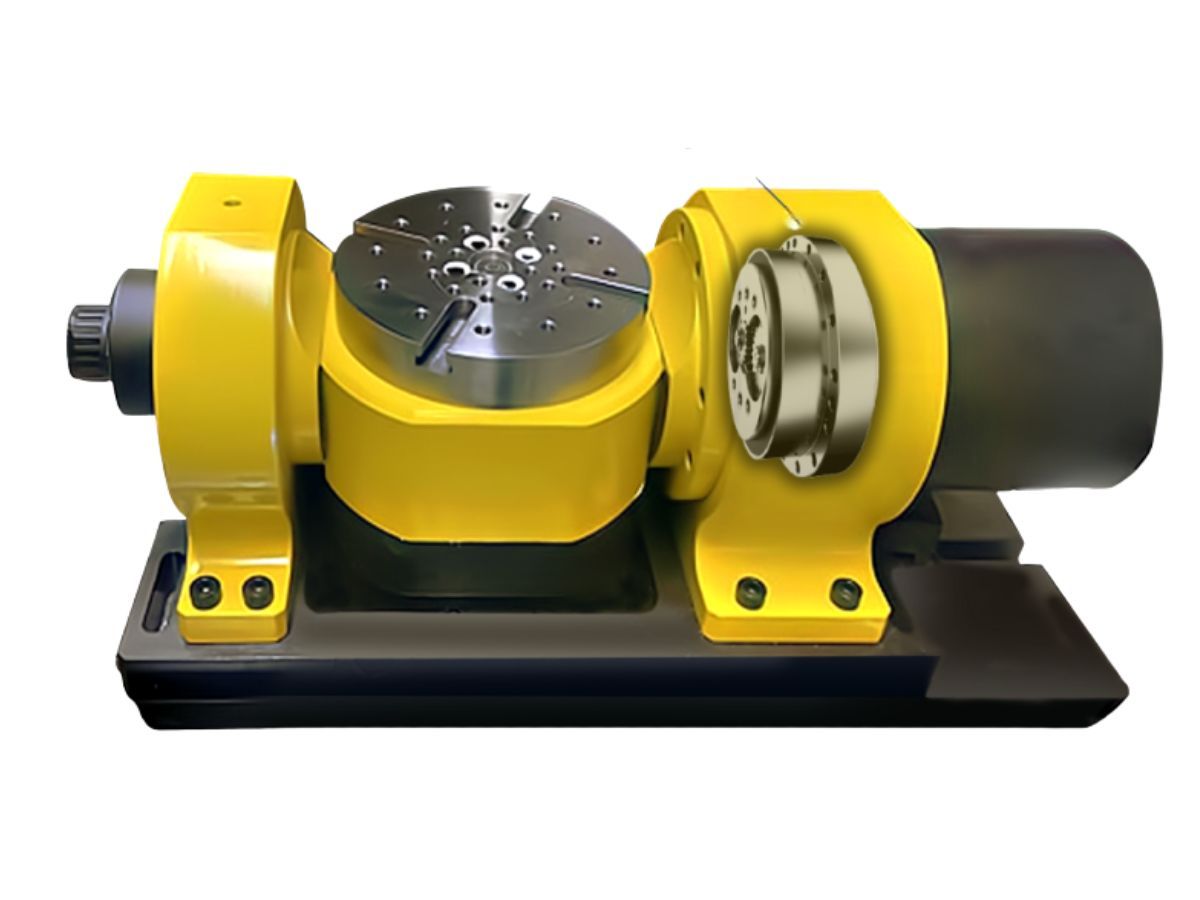

9. Erwägen Sie den Einsatz eines RV-Reduziergetriebes für den Antrieb von CNC-Drehtischen unter hoher Beanspruchung.

Harmonische Reduzierstücke sollten nicht als universeller Ersatz für RV-Reduzierstücke präsentiert werden.

RV-Getriebe sind besonders attraktiv, wenn die Drehachse eine hohe Steifigkeit, ein hohes Drehmoment und eine hohe Stoßfestigkeit erfordert.

Bei großen CNC-Rundtischen, die schwere Werkstücke tragen, können Schnittkräfte und Lastträgheit zu wichtigen Konstruktionsüberlegungen werden.

In solchen Fällen kann die Steifigkeit wichtiger sein als die Realisierung eines möglichst kleinen Getriebegehäuses.

Ein RV-Reduziergetriebe kann daher eine praktische Option für anspruchsvolle Bearbeitungsanwendungen sein, bei denen die Drehachse erheblichen mechanischen Belastungen standhalten muss.

Das bedeutet nicht, dass RV-Reduzierstücke immer überlegen sind.

Sie weisen im Allgemeinen eine andere mechanische Architektur auf und können unterschiedliche Anforderungen hinsichtlich Größe, Gewicht und Systemintegration stellen.

Die geeignete Wahl hängt von der jeweiligen Anwendung ab.

Wenn Kompaktheit, geringes Spiel und ein hohes Untersetzungsverhältnis die wichtigsten Anforderungen sind, kann ein Harmonic-Drive-Getriebe die attraktivere Wahl sein.

Wenn hohe Lasten, hohe Steifigkeit und Stoßfestigkeit im Vordergrund stehen, kann ein RV-Reduziergetriebe besser geeignet sein.

10. Erwägen Sie den Einsatz eines Planetengetriebes für die Hochgeschwindigkeits-Servo-CNC-Drehtischübertragung.

Planetengetriebe stellen eine weitere praktische Option für CNC-Drehachsenanwendungen dar.

Zu ihren Hauptvorteilen zählen hohe Eingangsgeschwindigkeit, guter Wirkungsgrad, flexible Untersetzungsverhältnisse und hohe Leistungsdichte.

Aufgrund dieser Eigenschaften eignen sich Planetengetriebe für verschiedene Hochgeschwindigkeits-Servosysteme und automatisierte Drehmechanismen.

Im Vergleich zu Harmonic-Reduziergetrieben sollten Planetengetriebe jedoch nicht einfach als schnellere oder bessere Alternative bezeichnet werden.

Zahnflankenspiel, Wirkungsgrad, Steifigkeit und Lebensdauer hängen von der spezifischen Konstruktion, den Getriebestufen, den Lastbedingungen und den Produktspezifikationen ab.

Ein Planetengetriebe kann besonders attraktiv sein, wenn hohe Eingangsdrehzahl und Effizienz wichtig sind, während extrem geringes Spiel nicht die primäre Konstruktionsanforderung darstellt.

Für Maschinenbauer stellt dies eine weitere Option für Planetengetriebe dar, die je nach den tatsächlichen Betriebsbedingungen der CNC-Drehachse bewertet werden kann.

11. Bewertung der Encoder-Rückmeldung, der thermischen Stabilität und der Steifigkeit im CNC-Drehtischantrieb

Ein Präzisions-CNC-Drehtisch ist mehr als nur ein Motor und ein Getriebe.

Die Rückmeldung des Encoders, die thermische Stabilität und die mechanische Steifigkeit können einen erheblichen Einfluss auf die endgültige Leistung der Drehachse haben.

Ein Encoder liefert Positionsrückmeldungen an das Steuerungssystem. Seine Auflösung und Einbauposition können die Genauigkeit und das Ansprechverhalten des Systems beeinflussen.

Die thermische Stabilität ist ebenso wichtig.

Der kontinuierliche Motorbetrieb, Reibung und Bearbeitungswärme können Temperaturänderungen innerhalb der Rotationsstruktur verursachen. Die thermische Ausdehnung kann dann zu Positionierfehlern führen.

Die mechanische Steifigkeit ist ein weiterer entscheidender Faktor.

Selbst wenn das Getriebe selbst ein geringes Zahnflankenspiel aufweist, können Verformungen des Gehäuses, der Lager, der Spindel oder der Maschinenstruktur die Endposition des Werkstücks beeinflussen.

Aus diesem Grund sollten Maschinenbauer das Gesamtsystem, einschließlich Getriebe, Motor, Encoder, Lager, Spindel, Gehäuse und Steuerungssystem, bewerten.

Dieser systemweite Ansatz ist besonders wichtig bei der Konstruktion von Präzisions-CNC-Drehachsen.

12. Wählen Sie das komplette CNC-Drehtisch-Antriebssystem, nicht nur eine einzelne Komponente.

Die endgültige Getriebeauswahl sollte auf den vollständigen Betriebsanforderungen des CNC-Rundtisches basieren.

Ein Harmonic-Reduziergetriebe kann geeignet sein, wenn geringes Zahnflankenspiel, kompakte Abmessungen und ein hohes Untersetzungsverhältnis erforderlich sind.

Ein harmonischer Drehantrieb kann attraktiver sein, wenn der Maschinenbauer ein kompaktes und hochintegriertes Drehmodul wünscht.

Ein DD-Motor ist möglicherweise die bessere Wahl, wenn eine hohe dynamische Reaktionsfähigkeit und eine kontinuierliche direkte Rotation wichtig sind.

Für Anwendungen mit hoher Beanspruchung, die eine hohe Steifigkeit und Stoßfestigkeit erfordern, kann ein RV-Reduziergetriebe besser geeignet sein.

Für Servoanwendungen mit hoher Drehzahl, bei denen Effizienz und Eingangsdrehzahl wichtig sind, kann ein Planetengetriebe in Betracht gezogen werden.

Der entscheidende Punkt ist, dass diese Technologien nicht isoliert betrachtet werden sollten.

Die Leistungsfähigkeit einer CNC-Drehachse wird durch das Zusammenspiel von Motor, Getriebe, Encoder, Lager, Spindel, mechanischer Struktur, Steuerung und den tatsächlichen Bearbeitungsbedingungen bestimmt.

Aus diesem Grund ist das beste CNC-Rundtischgetriebe nicht unbedingt das mit den höchsten Spezifikationen in einer Kategorie. Es ist vielmehr dasjenige, das die optimale Kombination aus Drehmoment, Drehzahl, Genauigkeit, Steifigkeit, thermischer Stabilität, Integration und Lebensdauer für die jeweilige Anwendung bietet.

Abschluss

Bei der Auswahl eines Getriebes für einen CNC-Rundtisch ist mehr erforderlich als nur der Vergleich von Nenndrehmoment und Zahnflankenspiel.

Harmonic-Reduziergetriebe sind besonders attraktiv für kompakte Präzisionsdrehachsen, die ein geringes Umkehrspiel und hohe Untersetzungsverhältnisse erfordern, wobei hohe Stoßbelastungen und extreme Steifigkeitsanforderungen sorgfältig geprüft werden müssen.

Harmonische Drehantriebe können die mechanische Integration vereinfachen und den Installationsraum reduzieren, Maschinenbauer sollten jedoch auch die Wartungsfreundlichkeit, das Wärmemanagement und die langfristige Instandhaltung berücksichtigen.

DD-Motoren bieten Direktantrieb und ein ausgezeichnetes dynamisches Ansprechverhalten, wodurch sie sich für Hochgeschwindigkeits- und kontinuierliche Rotationsanwendungen eignen, wobei die Motorabmessungen, das Dauerdrehmoment und die thermische Leistung wichtige Faktoren bleiben.

RV-Getriebe sind nach wie vor wertvoll für anspruchsvolle Anwendungen, bei denen Steifigkeit, Drehmoment und Stoßfestigkeit Priorität haben. Planetengetriebe bieten eine praktische Lösung für Hochgeschwindigkeits-Servosysteme, bei denen Effizienz und flexible Untersetzungsverhältnisse wichtig sind.

Für CNC-Maschinenbauer ist es nicht der richtige Ansatz, zu fragen, welche Getriebetechnologie universell die beste ist. Sinnvoller ist die Frage:

Welches CNC-Drehtischgetriebe entspricht am besten den tatsächlichen Anforderungen der Drehachse?

Wenn die Anwendung eine Kombination aus hoher Präzision, geringem Spiel, kompakten Abmessungen, hoher Dynamik und Systemintegration erfordert, bieten die Harmonic-Reduziergetriebe, Harmonic-Drehantriebe, DD-Motoren und Planetengetriebe von HONPINE verschiedene Möglichkeiten zum Aufbau präziser Drehbewegungssysteme.
