Warum benötigen Laser-Pendelschweißsysteme einen hochpräzisen Harmonic-Drehantrieb?

Einleitung

Das Laserwobbel-Schweißen wird zunehmend in automatisierten Schweißanlagen eingesetzt, da eine kontrollierte Strahloszillation dazu beitragen kann, Schweißnahtbreite, Spalttoleranz, Wärmeverteilung und Stabilität des Schmelzbads zu verbessern. Eine gleichmäßige Wobbelbahn zu erzielen, ist jedoch nicht allein eine Frage der Laserleistung oder der Schweißparameter. Auch das mechanische Bewegungssystem im Inneren des Wobbel-Schweißkopfs spielt eine wichtige Rolle.

Wenn ein Laser-Wobbelkopf einen mechanischen Drehmechanismus zur Erzeugung der Strahloszillation verwendet, muss der Aktuator die rotierende Last wiederholt beschleunigen, abbremsen und umkehren und dabei eine präzise Winkelbewegung beibehalten. Wenn das Übertragungssystem übermäßiges Spiel, unzureichende Steifigkeit, ein schlechtes dynamisches Ansprechverhalten oder eine unzureichende Tragfähigkeit aufweist, kann die tatsächliche Strahlbahn von der programmierten Bahn abweichen.

Dies ist besonders wichtig bei automatisierten Laserschweißanwendungen wie der Batterieherstellung, EV-Komponenten, Sammelschienen-Schweißen, Präzisionselektronik, Medizinprodukten und Roboterschweißsystemen, bei denen die Schweißnahtkonsistenz von einer reproduzierbaren Strahlpositionierung abhängt.

Einharmonischer Drehaktuatorkombiniert einen Motor mit einem hochuntersetzten harmonischen Getriebe und kann Lager, Encoder und weitere Rückmeldekomponenten in einer kompakten Drehbewegungsbaugruppe integrieren. Für mechanische Laser-Wobbelköpfe, die geringes Spiel, hohe Drehmomentdichte, hohe Steifigkeit und präzise Drehpositionierung erfordern, kann dieser Aktuatortyp eine praktische Bewegungslösung bieten.

Die entscheidende Frage ist daher nicht nur, wie der Laserstrahl zum Wobbeln gebracht werden kann.

Sie lautet vielmehr, wie der Strahl unter realen mechanischen Lasten präzise, wiederholbar und konsistent gewobbelt werden kann.

Warum benötigt ein Laser-Wobbelkopf eine präzise Drehbewegung?

In einem mechanisch angetriebenen Laser-Wobbelkopf steuert der Drehaktuator die Bewegung des Mechanismus, der die Position des Laserstrahls verändert.

Im Gegensatz zu einer einfachen kontinuierlichen Drehbewegungsanwendung kann ein Wobbelmechanismus seine Richtung entsprechend einer programmierten Bahn wiederholt ändern. Kreis-, Acht-, Unendlichkeits-, Spiral- und Querbahnen erfordern alle eine kontrollierte Winkelbewegung.

Während dieses Prozesses kann der Aktuator kontinuierliche Beschleunigung und Verzögerung, dynamisches Drehmoment, Trägheitslasten, Vibrationen und mechanische Reaktionskräfte erfahren.

Das Bewegungssystem muss daher Folgendes gewährleisten:

• Präzise Winkelpositionierung

• Geringes Spiel bei Drehrichtungsumkehr

• Hohe Torsionssteifigkeit

• Stabiles dynamisches Ansprechverhalten

• Ausreichendes Dauer- und Spitzendrehmoment

• Reproduzierbare Bewegung

• Kompakte Einbaumaße

Aus diesem Grund sollte die Auswahl des Drehaktuators als Teil der Auslegung des Laserbearbeitungssystems und nicht lediglich als Problem der Motorauswahl behandelt werden.

Was passiert, wenn das Drehbewegungssystem nicht präzise genug ist?

Die Beziehung zwischen Aktuator und Laserstrahl ist direkt.

Wenn sich der Drehabtrieb anders als die vorgegebene Bahn bewegt, bewegt sich auch der vom Aktuator angetriebene optische Mechanismus anders. Dies kann den tatsächlichen Strahlweg und damit die Verteilung der Laserenergie innerhalb der Schweißzone verändern.

Beispielsweise kann übermäßiges Spiel besonders deutlich werden, wenn die Wobbelbahn wiederholt die Richtung umkehrt. Die Steuerung kann eine sofortige Richtungsänderung befehlen, während der mechanische Abtrieb zunächst einen kleinen Leerweg durchläuft, bevor sich die Last in die entgegengesetzte Richtung bewegt.

Dies kann die Genauigkeit folgender Aspekte beeinflussen:

• Wobbelamplitude

• Strahlbahn

• Oszillationssymmetrie

• Positionswiederholbarkeit

• Energieverteilung

• Konsistenz der Schweißnahtbreite

Bei automatisiertem Schweißen mit hohen Stückzahlen können sich diese kleinen mechanischen Abweichungen zu Prozessschwankungen addieren.

Ein hochpräziser Drehaktuator trägt daher zu einer besser vorhersehbaren Beziehung zwischen programmierter Bahn und tatsächlicher mechanischer Bewegung bei.

Warum ist geringes Spiel für Laser-Wobbelmechanismen wichtig？

Laser-Wobbelbewegungen umfassen häufig Richtungsumkehrungen.

Dies ist insbesondere bei Acht-, Unendlichkeits-, sinusförmigen und Querbahnen offensichtlich.

Bei jeder Änderung der Bewegungsrichtung kann jedes mechanische Spiel im Getriebe die Beziehung zwischen Motordrehung und Abtriebsbewegung beeinflussen.

Ein harmonisches Getriebe ist für extrem geringes Spiel ausgelegt und eignet sich daher für Anwendungen, die eine präzise Umkehrbewegung erfordern.

Bei einem Laser-Wobbelkopf kann geringes Spiel dazu beitragen, Folgendes aufrechtzuerhalten:

Sollbewegung → Drehabtrieb → Optische Bewegung → Strahlbahn

mit weniger mechanischer Unsicherheit zwischen den einzelnen Stufen.

Dies ist besonders wertvoll, wenn der Schweißprozess über Tausende oder Millionen von Betriebszyklen eine stabile Wobbelamplitude oder eine reproduzierbare Strahlbahn erfordert.

Warum ist eine hohe Drehmomentdichte in einem Laser-Wobbelkopf wichtig？

Ein Laserschweißkopf verfügt über begrenzten Innenraum.

Gleichzeitig muss der mechanische Wobbelmechanismus möglicherweise optische Komponenten, Spiegel, Linsenbaugruppen, rotierende Strukturen oder andere mechanische Lasten antreiben.

Die Herausforderung besteht daher darin, ein ausreichendes Abtriebsdrehmoment zu erzeugen, ohne Größe und Gewicht des Schweißkopfs wesentlich zu erhöhen.

Ein harmonischer Drehaktuator kann einen kompakten Motor mit einem hohen Untersetzungsverhältnis kombinieren, um aus einem kleinen Bauraum ein relativ hohes Abtriebsdrehmoment zu erzeugen.

Dies ist besonders nützlich, wenn der mechanische Wobbelmechanismus Folgendes aufweist:

• Eine relativ große rotierende Last

• Hohe Lastträgheit

• Häufige Beschleunigung und Verzögerung

• Begrenzten Einbauraum

• Strenge Gewichtsanforderungen

Beispielsweise kann bei einem automatisierten Laserschweißkopf für EV-Batteriekomponenten der verfügbare mechanische Raum durch den Strahlengang, Schutzstrukturen, das Kühlsystem und Gaszufuhrkomponenten begrenzt sein. Ein kompakter integrierter Drehaktuator kann den für die Bewegungsbaugruppe erforderlichen Platz reduzieren.

Hohe Steifigkeit für schnelle Änderungen der Strahlrichtung

Das Drehmoment allein bestimmt nicht die Leistung eines Wobbelmechanismus.

Wenn der Aktuator eine rotierende Last schnell beschleunigt und umkehrt, treten im mechanischen System dynamische Kräfte auf. Wenn das Getriebe oder die Tragstruktur nicht ausreichend steif ist, können Verformungen und Vibrationen die tatsächliche Abtriebsposition beeinflussen.

Dies kann beim Hochfrequenz-Wobbelschweißen wichtig werden.

Ein harmonischer Drehaktuator mit hoher Steifigkeit kann dazu beitragen, die Position des Abtriebsmechanismus unter dynamischen Lasten zu halten.

Das Ziel besteht nicht einfach darin, eine hohe Drehzahl zu erreichen.

Ziel ist es, eine stabile und reproduzierbare Winkelbewegung aufrechtzuerhalten, während die Last beschleunigt, abgebremst und umgekehrt wird.

Diese Unterscheidung ist bei der Auswahl eines Aktuators für ein Laser-Wobbelsystem wichtig.

Harmonischer Drehaktuator als integrierte Bewegungslösung

Einer der Vorteile eines harmonischen Drehaktuators besteht darin, dass Motor und Getriebe als integriertes Drehbewegungssystem ausgelegt sind.

Abhängig von der Produktarchitektur kann der Aktuator außerdem Folgendes enthalten:

• Harmonischer Untersetzungsmechanismus

• Abtriebslager

• Encoder

• Motor

• Rückmeldeschnittstelle

• Gehäuse

• Bremse oder Sicherheitsfunktionen

Im Vergleich zum Aufbau einer Drehachse aus separatem Motor, Getriebe, Kupplung, Lager, Encoder und Gehäuse kann ein integrierter Aktuator die mechanische Konstruktion vereinfachen.

Dies kann besonders wertvoll für Hersteller von Laserschweißköpfen sein, die kompakte und modulare Anlagen entwickeln.

Anstatt mehrere unabhängige Komponenten zu integrieren, kann der Aktuator zu einem standardisierten Drehmodul innerhalb des Wobbelmechanismus werden.

Harmonische Drehaktuatoren für verschiedene Laser-Wobbelmechanismen

Ein wesentlicher Vorteil eines programmierbaren Drehaktuators besteht darin, dass dieselbe Bewegungsplattform durch Software und Steuerungsparameter unterschiedliche Strahlbahnen unterstützen kann.

So kann beispielsweise ein mechanischer Wobbelkopf um einen Drehaktuator herum konstruiert und anschließend je nach Schweißanwendung für unterschiedliche Bewegungsprofile programmiert werden.

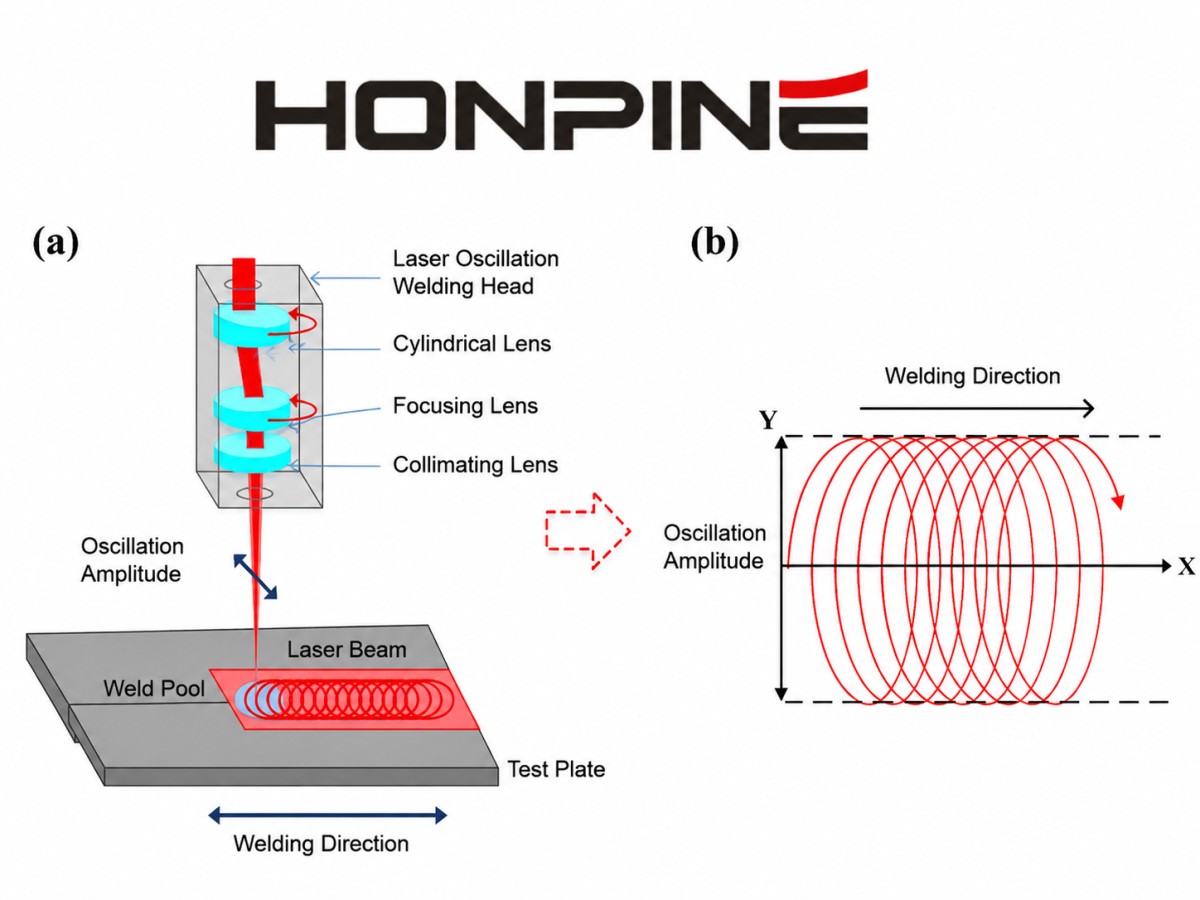

Kreisförmiges Wobbelschweißen

Kreisförmiges Wobbeln erfordert eine kontinuierliche Drehbewegung um die nominelle Schweißposition.

Der Aktuator muss eine stabile Drehbewegung bereitstellen und gleichzeitig die erforderliche Amplitude und Frequenz einhalten.

Dies kann für Anwendungen nützlich sein, bei denen die effektive Schweißfläche vergrößert und ein gleichmäßiger verteilter Wärmeeintrag erzeugt werden soll.

Mögliche Anwendungen sind:

• Batterielaschen-Schweißen

• Schweißen elektrischer Anschlüsse

• Fügen von Metallblechen

• Überlappnahtschweißen

• Schweißen von Präzisionskomponenten

Acht- und Unendlichkeits-Wobbeln

Acht- und Unendlichkeitsbahnen erfordern wiederholte Änderungen der Winkelgeschwindigkeit und Richtung.

Der Aktuator benötigt daher ein gutes dynamisches Ansprechverhalten und geringes Spiel.

Diese Bahnen können verwendet werden, wenn Ingenieure eine komplexere Wärmeverteilung oder eine zusätzliche Durchmischung des Schmelzbads erzeugen möchten.

Bei automatisierten Produktionsanlagen wird die Fähigkeit, dieselbe Bahn von einem Werkstück zum nächsten präzise zu reproduzieren, besonders wichtig.

Querwobbeln

Bei der Querbewegung wird der Laserstrahl quer zur Schweißrichtung bewegt.

Dieser Ansatz kann nützlich sein, wenn ein breiterer effektiver Wärmeeintrag erforderlich ist.

Ein Drehaktuator kann die kontrollierte Winkelbewegung über eine geeignete optische oder mechanische Kopplung in die erforderliche mechanische Strahlbewegung umwandeln.

Die endgültige Konstruktion hängt von der Beziehung zwischen Aktuatordrehung, optischer Geometrie und Strahlverschiebung ab.

Wo werden harmonische Drehaktuatoren in Laserschweißanlagen eingesetzt?

Der Nutzen eines harmonischen Drehaktuators wird bei Betrachtung der tatsächlichen Anlagenanforderungen deutlicher.

Schweißen von EV-Batterien und Batteriepaketen

Die Batterieherstellung ist eine der wichtigen Anwendungen für automatisiertes Laserschweißen.

Batteriezellen, Laschen, Sammelschienen, Anschlüsse und andere leitfähige Komponenten können präzises und reproduzierbares Laserschweißen erfordern.

In diesen Systemen benötigt der Schweißkopf möglicherweise eine kompakte Strahloszillation bei gleichzeitiger Beibehaltung stabiler Schweißnahtqualität über lange Produktionszyklen.

Ein harmonischer Drehaktuator kann Folgendes bieten:

• Kompakte Drehbewegung

• Geringes Spiel

• Hohe Wiederholbarkeit

• Hohe Drehmomentdichte

• Encoder-Rückmeldung

• Stabile Umkehrbewegung

Dadurch eignet er sich für mechanische Wobbelmechanismen in Batterieschweißanlagen.

Sammelschienen- und elektrische Verbindungsschweißung

Kupfer- und Aluminiumkomponenten werden in elektrischen Energiesystemen und EVs weit verbreitet eingesetzt.

Da diese Materialien anspruchsvolle thermische und optische Eigenschaften aufweisen, kann die Steuerung der Laserenergieverteilung wichtig sein.

Ein Wobbelmechanismus kann helfen, Energie über den erforderlichen Schweißbereich zu verteilen, während der Drehaktuator sicherstellt, dass die programmierte Strahlbahn präzise reproduziert wird.

Bei automatisierten Sammelschienen-Schweißanlagen schafft diese Kombination eine vollständige Kette:

Präzise Drehbewegung → Kontrollierte Strahlbahn → Kontrollierte Energieverteilung → Konsistente elektrische Verbindung

Präzisionselektronik-Schweißen

Elektronische Komponenten erfordern häufig kompakte Schweißköpfe und einen kontrollierten Wärmeeintrag.

Bei diesen Anwendungen kann übermäßige Wärme benachbarte Komponenten beschädigen, während eine unzureichende Schweißfläche die mechanische oder elektrische Leistung beeinträchtigen kann.

Ein hochpräziser Drehaktuator kann dem Wobbelmechanismus helfen, innerhalb eines kleinen Bearbeitungsbereichs eine kontrollierte Strahlbahn zu erzeugen.

Dies ist besonders nützlich, wenn der Schweißkopf kompakt genug sein muss, um in eine hochintegrierte automatisierte Produktionsmaschine zu passen.

Herstellung von Medizinprodukten

Medizinische Komponenten erfordern häufig eine hohe Prozesswiederholbarkeit und präzise Energiesteuerung.

Laserschweißen kann für kleine Metallkomponenten, Rohre, Gehäuse und andere Präzisionsteile eingesetzt werden.

Ein mechanischer Wobbelmechanismus, der von einem hochpräzisen Drehaktuator angetrieben wird, kann eine kontrollierte Strahlbewegung bei gleichzeitiger Aufrechterhaltung einer reproduzierbaren Positionierung ermöglichen.

Der Aktuator selbst bestimmt nicht die Schweißnahtqualität, kann jedoch zur mechanischen Genauigkeit und Wiederholbarkeit des gesamten Schweißsystems beitragen.

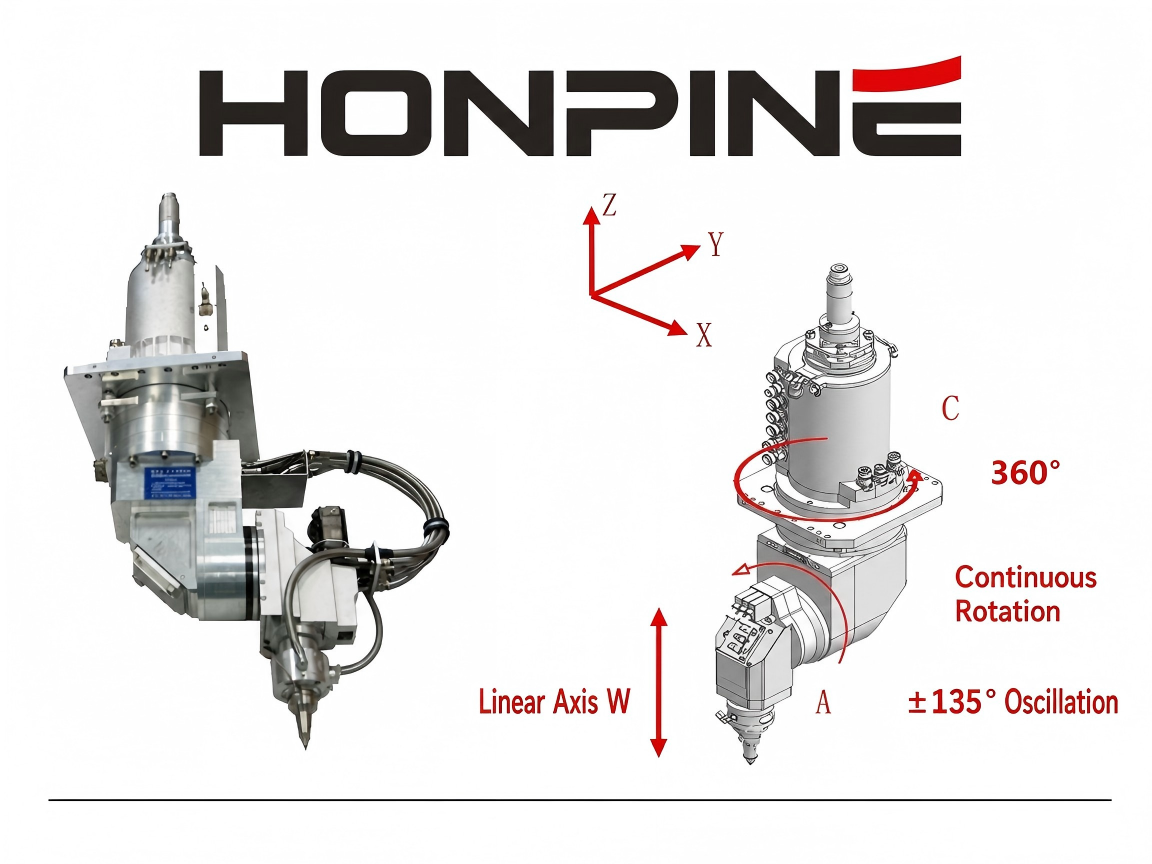

Robotergestütztes Laserschweißen

Roboterschweißsysteme können Laserschweißköpfe mit Mehrachsen-Roboterplattformen integrieren.

Der Roboter steuert die Gesamtposition des Schweißkopfs, während der interne Wobbelmechanismus eine hochfrequente Strahlbewegung ausführt.

Dadurch entstehen zwei unterschiedliche Bewegungsebenen:

Roboterbewegung: Großräumige Positionierung

Wobbelkopfbewegung: Hochpräzise lokale Strahlbewegung

Ein kompakter harmonischer Drehaktuator kann als lokales Drehbewegungsmodul dienen, wenn der Wobbelmechanismus ein höheres Drehmoment und eine höhere Steifigkeit als ein leichter Spiegelabtastmechanismus benötigt.

Luft- und Raumfahrt sowie Präzisionsmetallkomponenten

Luft- und Raumfahrtkomponenten sowie andere hochwertige Metallteile können eine gleichmäßige Schweißnahtgeometrie und eine strenge Prozesskontrolle erfordern.

Bei diesen Anwendungen kann die Genauigkeit der mechanischen Bewegung ein wichtiger Bestandteil des gesamten Schweißsystems werden.

Ein harmonischer Drehaktuator kann eine kompakte, hochpräzise Drehachse für spezialisierte Schweißköpfe oder Positioniermechanismen bereitstellen, bei denen reproduzierbare Winkelbewegungen erforderlich sind.

Harmonischer Drehaktuator im Vergleich zum Direktantrieb bei Laser-Wobbelanwendungen

Ein harmonischer Drehaktuator sollte nicht als universeller Ersatz für Direktantriebsmotoren oder Galvo-Scanner angesehen werden.

Verschiedene Bewegungsarchitekturen sind für unterschiedliche Lasten und Geschwindigkeiten optimiert.

Direktantriebsmotoren sind besonders attraktiv, wenn die bewegte Last leicht ist und ein extrem hohes dynamisches Ansprechverhalten erforderlich ist.

Galvo-Scanner werden häufig für die Hochgeschwindigkeits-Laserstrahlablenkung eingesetzt, da sie leichte Spiegel mit sehr geringer Trägheit bewegen.

Ein harmonischer Drehaktuator wird attraktiver, wenn der mechanische Wobbelmechanismus Folgendes erfordert:

• Höheres Abtriebsdrehmoment

• Höhere Tragfähigkeit

• Hohe Steifigkeit

• Geringes Spiel

• Kompakte Integration

• Präzise Drehpositionierung

• Große oder rotierende Lasten mit höherer Trägheit

Die richtige Auswahl hängt daher von der tatsächlichen mechanischen Architektur ab.

Wenn das System lediglich einen sehr leichten optischen Spiegel mit extrem hoher Frequenz bewegen muss, kann eine Galvo- oder Direktantriebslösung geeigneter sein.

Wenn das System eine größere mechanische oder optische Baugruppe über ein präzises Drehgetriebe antreiben muss, kann ein harmonischer Drehaktuator eine stärkere Kombination aus Drehmoment, Steifigkeit, Kompaktheit und Positionierleistung bieten.

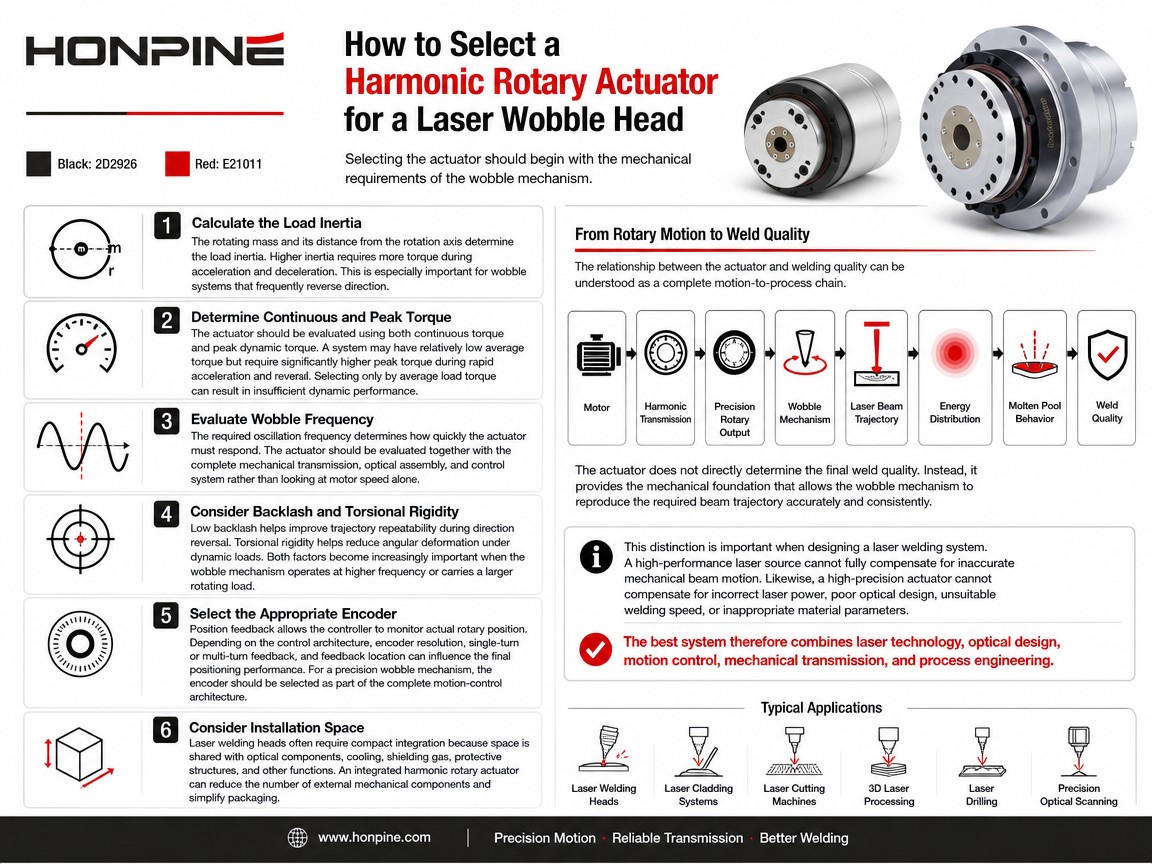

Wie wählt man einen harmonischen Drehaktuator für einen Laser-Wobbelkopf aus?

Die Auswahl des Aktuators sollte mit den mechanischen Anforderungen des Wobbelmechanismus beginnen.

Lastträgheit berechnen

Die rotierende Masse und ihr Abstand von der Drehachse bestimmen die Lastträgheit.

Eine höhere Trägheit erfordert während Beschleunigung und Verzögerung mehr Drehmoment.

Dies ist besonders wichtig für Wobbelsysteme, die häufig die Richtung umkehren.

Dauer- und Spitzendrehmoment bestimmen

Der Aktuator sollte sowohl anhand des Dauerdrehmoments als auch des dynamischen Spitzendrehmoments bewertet werden.

Ein System kann ein relativ geringes durchschnittliches Drehmoment aufweisen, jedoch bei schneller Beschleunigung und Umkehr ein deutlich höheres Spitzendrehmoment benötigen.

Die Auswahl eines Aktuators ausschließlich nach dem durchschnittlichen Lastdrehmoment kann daher zu einer unzureichenden dynamischen Leistung führen.

Wobbelfrequenz bewerten

Die erforderliche Oszillationsfrequenz bestimmt, wie schnell der Aktuator reagieren muss.

Der Aktuator sollte zusammen mit dem vollständigen mechanischen Getriebe, der optischen Baugruppe und dem Steuerungssystem bewertet werden, anstatt nur die Motordrehzahl zu betrachten.

Spiel und Torsionssteifigkeit berücksichtigen

Geringes Spiel trägt zur Verbesserung der Bahnwiederholbarkeit bei Richtungsumkehrungen bei.

Torsionssteifigkeit hilft, Winkelverformungen unter dynamischen Lasten zu reduzieren.

Beide Faktoren werden zunehmend wichtig, wenn der Wobbelmechanismus mit höherer Frequenz arbeitet oder eine größere rotierende Last trägt.

Geeigneten Encoder auswählen

Die Positionsrückmeldung ermöglicht der Steuerung die Überwachung der tatsächlichen Drehposition.

Abhängig von der Steuerungsarchitektur können Encoderauflösung, Singleturn- oder Multiturn-Rückmeldung und die Position der Rückmeldung die endgültige Positionierleistung beeinflussen.

Bei einem Präzisions-Wobbelmechanismus sollte der Encoder als Teil der vollständigen Bewegungssteuerungsarchitektur ausgewählt werden.

Einbauraum berücksichtigen

Laserschweißköpfe erfordern häufig eine kompakte Integration, da der Raum mit optischen Komponenten, Kühlung, Schutzgas, Schutzstrukturen und anderen Funktionen geteilt wird.

Ein integrierter harmonischer Drehaktuator kann die Anzahl externer mechanischer Komponenten reduzieren und die Einhausung vereinfachen.

Von der Drehbewegung zur Schweißnahtqualität

Die Beziehung zwischen Aktuator und Schweißqualität kann als vollständige Bewegungs-zu-Prozess-Kette verstanden werden.

Motor

↓

Harmonisches Getriebe

↓

Präziser Drehabtrieb

↓

Wobbelmechanismus

↓

Laserstrahlbahn

↓

Energieverteilung

↓

Schmelzbadverhalten

↓

Schweißnahtqualität

Der Aktuator bestimmt die endgültige Schweißnahtqualität nicht direkt.

Stattdessen bildet er die mechanische Grundlage, die es dem Wobbelmechanismus ermöglicht, die erforderliche Strahlbahn präzise und konsistent zu reproduzieren.

Diese Unterscheidung ist bei der Auslegung eines Laserschweißsystems wichtig.

Eine leistungsstarke Laserquelle kann eine unpräzise mechanische Strahlbewegung nicht vollständig kompensieren.

Ebenso kann ein hochpräziser Aktuator keine falsche Laserleistung, schlechte optische Konstruktion, ungeeignete Schweißgeschwindigkeit oder unpassende Materialparameter ausgleichen.

Das beste System kombiniert daher Lasertechnologie, optische Konstruktion, Bewegungssteuerung, mechanische Übertragung und Verfahrenstechnik.

Warum sind integrierte Bewegungslösungen für Hersteller von Laseranlagen wichtig？

Für Hersteller von Laseranlagen besteht die technische Herausforderung nicht nur darin, die gewünschte technische Leistung zu erreichen.

Das vollständige System muss außerdem kompakt, zuverlässig, einfach zu montieren und für die Massenproduktion geeignet sein.

Der Einsatz separater Motoren, Untersetzungsgetriebe, Kupplungen, Lager, Encoder und Befestigungsstrukturen kann die Anzahl der Komponenten und mechanischen Schnittstellen erhöhen.

Ein integrierter harmonischer Drehaktuator kann diese Architektur vereinfachen.

Dies kann mehrere technische Vorteile bieten:

Vereinfachte mechanische Konstruktion: Weniger unabhängige Übertragungskomponenten sind erforderlich.

Kompakte Bauweise: Das Drehsystem kann weniger Einbauraum beanspruchen.

Geringere Montagekomplexität: Weniger Ausrichtungsverfahren können erforderlich sein.

Standardisiertes Bewegungsmodul: Dieselbe Aktuatorplattform kann an unterschiedliche Wobbelmechanismen angepasst werden.

Integrierte Rückmeldung: Die Encoderintegration kann die Regelung im geschlossenen Kreis vereinfachen.

Für OEM-Hersteller von Laserschweißköpfen und automatisierten Schweißanlagen können diese Faktoren genauso wichtig sein wie Drehmoment und Positioniergenauigkeit.

Wann sollte ein harmonischer Drehaktuator für das Laser-Wobbelschweißen in Betracht gezogen werden?

Ein harmonischer Drehaktuator ist eine Überlegung wert, wenn der Laser-Wobbelmechanismus eine Kombination anspruchsvoller mechanischer Anforderungen aufweist.

Er kann besonders attraktiv sein, wenn die Anwendung Folgendes erfordert:

• Ein kompaktes Drehbewegungsmodul

• Hohes Abtriebsdrehmoment bei begrenztem Einbauraum

• Geringes Spiel bei wiederholter Umkehrung

• Hohe Torsionssteifigkeit

• Präzise Winkelpositionierung

• Encoderbasierte Rückmeldung

• Stabile Bewegung unter dynamischer Last

• Eine relativ große optische oder mechanische rotierende Last

Wenn die Anwendung dagegen hauptsächlich eine extrem hochfrequente Bewegung eines sehr leichten Spiegels erfordert, kann ein Galvo-Scanner oder Direktantriebsmotor die bessere Architektur sein.

Der Aktuator sollte daher entsprechend den tatsächlichen Last- und Bewegungsanforderungen ausgewählt werden, anstatt lediglich die Technologie mit der höchsten Nenndrehzahl oder Auflösung zu wählen.

HONPINE harmonischer Drehaktuator für präzise Laserbewegungen

Für Hersteller von Laseranlagen, die mechanische Wobbelköpfe entwickeln, sollte der Drehaktuator als Präzisionsbewegungsmodul und nicht lediglich als Getriebe betrachtet werden.

Eine geeignete Lösung muss die vollständige Beziehung zwischen Motorleistung, harmonischem Getriebe, Abtriebslagerkapazität, Encoder-Rückmeldung, mechanischer Steifigkeit, Lastträgheit und Steuerungsanforderungen berücksichtigen.

Die harmonischen Drehaktuatorlösungen von HONPINE können für Anwendungen in Betracht gezogen werden, bei denen eine kompakte Drehachse hohe Drehmomentdichte, geringes Spiel, hohe Steifigkeit und präzise Positionsregelung kombinieren muss.

Abhängig von der Maschinenarchitektur kann der Aktuator direkt in den Laser-Wobbelkopf integriert oder als Präzisionsdrehachse für zugehörige Positionier- und Strahlsteuerungsmechanismen verwendet werden.

Der entscheidende Vorteil liegt in der Möglichkeit, eine kompaktere und stärker integrierte Bewegungsarchitektur zu schaffen und gleichzeitig die für präzise automatisierte Anlagen erforderlichen mechanischen Eigenschaften beizubehalten.

Fazit

Die Leistung eines Laser-Wobbelschweißsystems hängt von weit mehr als Laserleistung und Strahlparametern ab.

Wenn die Strahloszillation durch einen mechanischen Drehmechanismus erzeugt wird, wird der Aktuator zu einem wichtigen Bestandteil des Schweißsystems.

Geringes Spiel trägt zur Aufrechterhaltung einer präzisen Umkehrbewegung bei. Hohe Drehmomentdichte ermöglicht dem Aktuator, größere Lasten auf begrenztem Einbauraum anzutreiben. Hohe Steifigkeit trägt zur Aufrechterhaltung der Winkelstabilität während Beschleunigung und Verzögerung bei. Encoder-Rückmeldung ermöglicht eine Positionsregelung im geschlossenen Kreis. Die integrierte Konstruktion kann die mechanische Architektur kompakter Schweißköpfe vereinfachen.

Diese Eigenschaften machen einen harmonischen Drehaktuator besonders relevant für Laserschweißanwendungen mit Batteriekomponenten, EV-Sammelschienen, elektrischen Verbindungen, Präzisionselektronik, Medizinprodukten, Roboterschweißen, Luft- und Raumfahrtkomponenten und kundenspezifischen automatisierten Schweißanlagen.

Die richtige Lösung ist nicht unbedingt der schnellste Motor oder der Encoder mit der höchsten Auflösung.

Der bessere Ansatz besteht darin, die Drehbewegungsarchitektur auf die tatsächlichen Anforderungen des Wobbelmechanismus abzustimmen:

Lastträgheit → Drehmoment → Frequenz → Beschleunigung → Spiel → Steifigkeit → Rückmeldung → Einbauraum

Wenn diese Parameter gemeinsam bewertet werden, kann ein harmonischer Drehaktuator mehr als nur eine Übertragungskomponente sein. Er kann als Präzisions-Drehbewegungsplattform dienen, die es einem mechanischen Laser-Wobbelkopf ermöglicht, seine programmierte Strahlbahn präzise und konsistent zu reproduzieren.

Für Hersteller von Laseranlagen, die sich in Richtung kompakterer, automatisierter und hochpräziser Schweißsysteme entwickeln, kann die Integration der richtigen Drehbewegungstechnologie in den Wobbelmechanismus ein wichtiger Schritt zur Verbesserung der Maschinenleistung und Vereinfachung der Anlagenkonstruktion sein.
