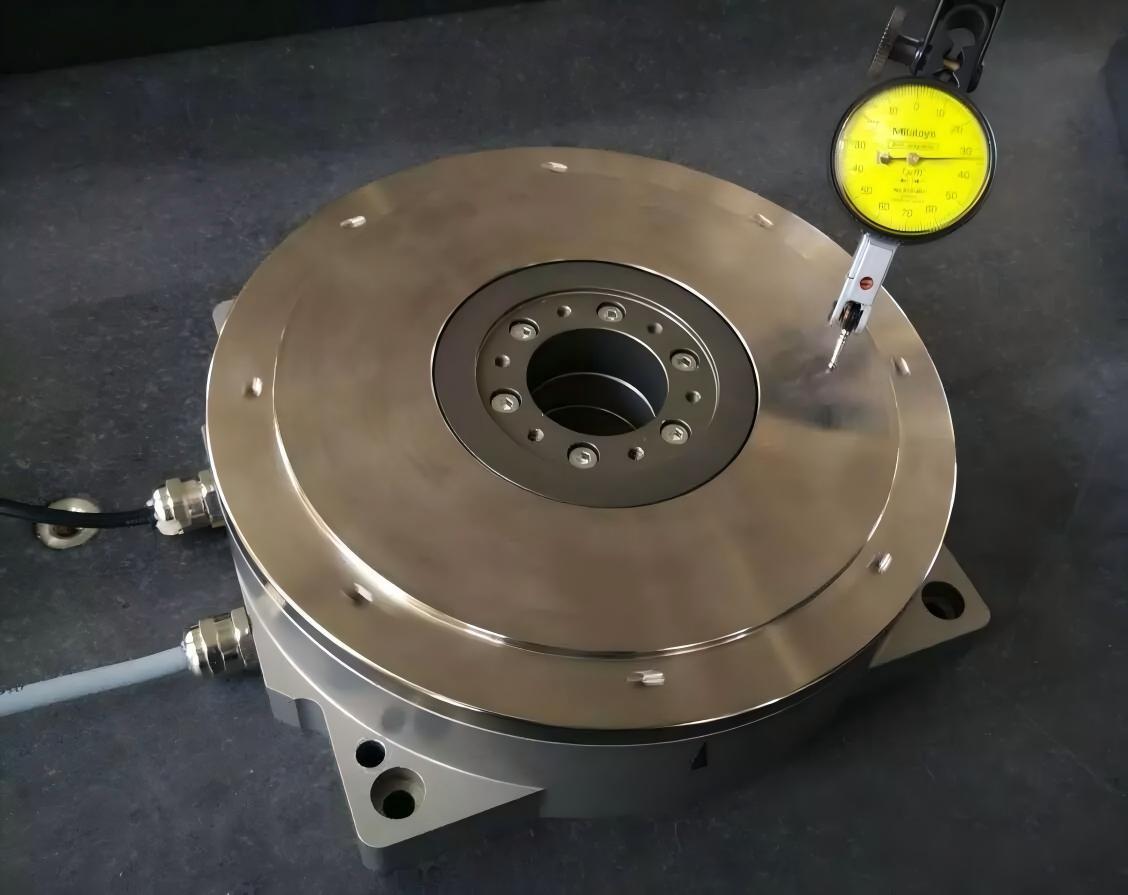

Ultradünner direktangetriebener Drehantrieb für hochpräzise Automatisierung und Inspektion

Einführung

Da Halbleiterinspektion, optische Inspektion, Chipsortierung, AOI-Systeme und andere Präzisionsautomatisierungsanlagen immer kompakter werden, steht das darin verbaute Drehbewegungssystem vor einer schwierigen Kombination von Anforderungen: Es muss eine präzise Winkelpositionierung gewährleisten und gleichzeitig minimalen Bauraum beanspruchen. Herkömmliche Drehmechanismen benötigen oft zusätzliche Getriebe, Übertragungskomponenten, Kupplungen und externe Strukturen, was es schwierig macht, sowohl Kompaktheit als auch Bewegungsgenauigkeit zu gewährleisten.

Ein ultradünner Direktantriebs-Drehantrieb bietet einen anderen Ansatz. Durch die Integration eines Direktantriebsmotors in eine flache Drehplattform kann das Antriebsdrehmoment ohne Zwischenübersetzung direkt auf den Drehtisch übertragen werden. Dies eliminiert mechanische Übertragungsstufen, die Spiel verursachen können, und vereinfacht die gesamte Bewegungsarchitektur.

Für Gerätehersteller, die kompakte Halbleiterinspektionsmaschinen, optische Ausrichtungssysteme, Chipsortierstationen, Photovoltaik-Wafer-Inspektionsgeräte oder Laborkalibrierplattformen entwickeln, kann dieser Direktantriebs-Drehmotor eine praktische Lösung bieten, wenn eine hohe Positioniergenauigkeit, eine gleichmäßige Bewegung bei niedrigen Geschwindigkeiten, kompakte Abmessungen und eine vereinfachte mechanische Integration erforderlich sind.

Warum benötigt kompakte Automatisierungstechnik eine andere Drehbewegungslösung?

Bei einem herkömmlichen Drehmechanismus ist der Motor häufig über ein Getriebe, einen Riemen, eine Kupplung oder andere Übertragungskomponenten mit der Last verbunden. Obwohl diese Bauweise das erforderliche Drehmoment und die Drehzahlübertragung ermöglicht, birgt jede zusätzliche mechanische Komponente potenzielle Fehlerquellen, mechanisches Spiel, Montagetoleranzen, Vibrationen oder einen erhöhten Wartungsaufwand.

Dies ist insbesondere bei Präzisionsprüfgeräten von Bedeutung. Wenn eine Kamera, eine optische Linse, ein Halbleiterwafer oder ein Präzisionswerkstück um einen sehr kleinen Winkel gedreht werden muss, muss der Drehantrieb nicht nur die vorgegebene Position erreichen, sondern auch während des gesamten Prüfprozesses eine gleichmäßige und wiederholgenaue Bewegung gewährleisten.

Die Herausforderung wird noch größer, wenn die Anlage selbst eine sehr kompakte mechanische Bauweise aufweist. Unterhalb der Arbeitsplattform ist möglicherweise nur begrenzter Platz vorhanden, während Kabel, optische Komponenten, Sensoren und andere Mechanismen um die Drehachse herum installiert werden müssen.

In solchen Situationen kann die Verringerung der Gesamthöhe des Drehmechanismus genauso wichtig sein wie die Erhöhung seiner Positioniergenauigkeit.

Hier erweist sich ein ultradünner Direktantrieb-Drehantrieb als besonders wertvoll.

Der Direktantrieb eliminiert die Getriebestufe zwischen Motor und Drehtisch.

Der grundlegende Vorteil eines DD-Motors, oder Direktantriebsmotors, besteht darin, dass der Motor die rotierende Last direkt antreibt, anstatt auf eine herkömmliche mechanische Untersetzungsstufe zurückzugreifen.

Diese Architektur kann den Antriebsstrang erheblich vereinfachen. Da zwischen Motor und Drehtisch kein Zwischengetriebe vorhanden ist, vermeidet das System das mit mechanischen Untersetzungskomponenten verbundene Spiel und die Übertragungsfehler.

Für eine präzise Drehpositionierung bedeutet dies, dass die vorgegebene Winkelbewegung direkt auf die Arbeitsplattform übertragen werden kann.

Dies ist besonders nützlich, wenn die Anwendung extrem kleine Winkelverstellungen anstelle hoher Drehzahlen erfordert. Beispielsweise muss bei der Inspektion von Halbleiterwafern der Drehtisch mit kontrollierter Geschwindigkeit rotieren, während das Bildverarbeitungssystem kontinuierlich Bilder aus verschiedenen Winkelpositionen aufnimmt. Ein stabiles Direktantriebssystem trägt zu einer gleichmäßigen Bewegung bei, ohne dass zusätzliche Getriebestufen zwischen Motor und Werkstück erforderlich sind.

Es ist wichtig, einen Direktantrieb von einem Getriebedrehantrieb zu unterscheiden. Ein Harmonic- oder Planetengetriebe kann durch Drehzahlreduzierung ein hohes Drehmoment erzeugen, während ein Direktantriebsmotor das Drehmoment direkt an der Drehachse generiert. Die geeignete Architektur hängt daher von den Anforderungen der Anwendung hinsichtlich Drehmoment, Drehzahl, Trägheit, Genauigkeit und dem verfügbaren Bauraum ab.

Ultradünnes Design löst Platzprobleme bei der Installation

Bei vielen Automatisierungsmaschinen wird der verfügbare Bauraum durch die gesamte Maschine und nicht durch die Drehachse selbst bestimmt. Ein konventioneller Drehmechanismus kann beträchtlichen vertikalen Platz benötigen, da Motor, Getriebe, Kupplung und Tragkonstruktion entlang des Antriebswegs angeordnet sind.

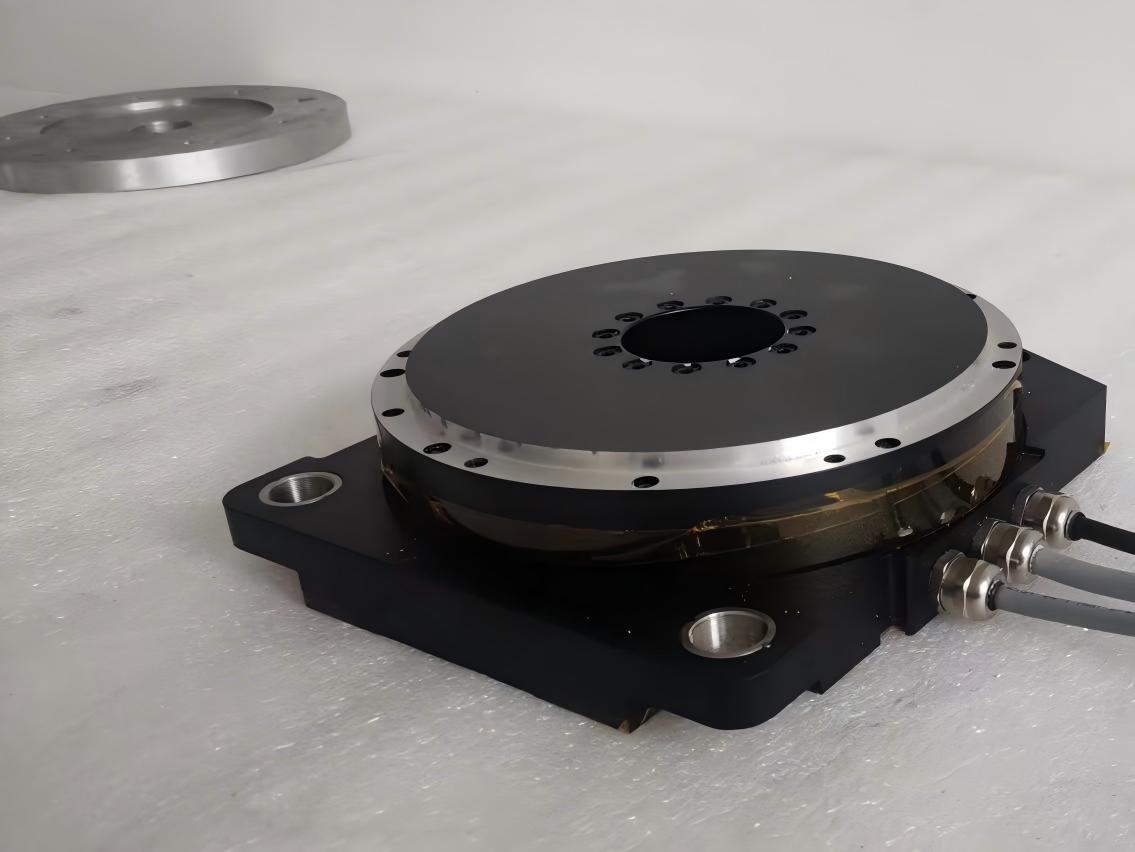

Ein ultradünner Drehtisch nutzt eine flache, scheibenförmige Struktur, um die Höhe der gesamten Dreheinheit zu reduzieren. Dadurch lässt sich der Drehmechanismus einfacher direkt in die Geräteplattform integrieren, anstatt einen großen Aktor darunter zu montieren.

Dieser strukturelle Vorteil ist besonders nützlich für kompakte Inspektionsmaschinen und Laborgeräte, bei denen der verfügbare Platz in Z-Richtung begrenzt ist.

Der massive Drehtisch bietet zudem eine stabile Arbeitsfläche. Auf der Plattform können standardisierte Befestigungslöcher angeordnet werden, sodass Werkstücke, Vorrichtungen, optische Komponenten oder Prüfwerkzeuge direkt auf der Drehfläche montiert werden können.

Anstatt eine zusätzliche mechanische Befestigungsstruktur um den Motor herum zu entwerfen, können die Gerätehersteller die Dreheinheit direkt in die Maschinenarchitektur integrieren.

Hochpräzise Rotation ohne mechanisches Spiel

Das Umkehrspiel ist einer der wichtigsten Faktoren, die die Genauigkeit der Drehpositionierung beeinflussen.

Bei einem herkömmlichen Getriebedrehmechanismus kann das mechanische Spiel zwischen den Getriebekomponenten eine Differenz zwischen der Sollbewegung und der tatsächlichen Ausgangsbewegung verursachen, insbesondere wenn sich die Drehrichtung ändert.

Ein direkt angetriebener Drehtisch eliminiert die mechanische Untersetzung aus dem Kraftübertragungsweg. Dadurch entsteht kein Getriebespiel zwischen Motor und Drehplattform.

Dies macht die Architektur besonders attraktiv für Anwendungen, die häufige Bewegungen mit kleinem Winkel, bidirektionale Positionierung und kontinuierliches Scannen erfordern.

In einem optischen Ausrichtungssystem beispielsweise kann sich der Drehtisch wiederholt um sehr kleine Winkel vor- und zurückbewegen, während das Bildverarbeitungssystem das Ausrichtungsergebnis überwacht. Eine Direktantriebsarchitektur ermöglicht eine gleichmäßigere bidirektionale Bewegung ohne das mechanische Spiel eines Untersetzungsgetriebes.

Für Anwendungen in der Halbleiter- und Optikindustrie, bei denen Winkelabweichungen die Inspektionsergebnisse direkt beeinflussen können, kann dies einen erheblichen Systemvorteil darstellen.

Warum ist Direktantrieb für die Inspektion von Halbleiterwafern so wertvoll?

Die Halbleiterinspektion ist ein gutes Beispiel dafür, wo Kompaktheit und Präzision gleichzeitig erreicht werden müssen.

Bei der Waferinspektion muss das Werkstück unter Umständen kontinuierlich oder schrittweise gedreht werden, während eine Kamera, ein Mikroskop oder ein optisches Inspektionssystem Bilder aufnimmt. Die Drehbewegung muss ausreichend stabil sein, um die Bildqualität zu erhalten und gleichzeitig eine präzise Winkelpositionierung zu gewährleisten.

Ein ultradünner, direkt angetriebener Drehtisch lässt sich direkt in die Inspektionsplattform integrieren. Der Wafer oder die Vorrichtung kann auf dem massiven Drehtisch montiert werden, während der Direktantriebsmotor für eine kontrollierte Winkelbewegung sorgt.

Diese Architektur kann dazu beitragen, verschiedene häufige Herausforderungen bei der Geräteentwicklung zu bewältigen, darunter begrenzter Installationsraum, unerwünschtes Übertragungsspiel, mechanische Vibrationen, komplizierte Übertragungsstrukturen und schwieriges Kabelmanagement.

Bei Hochgeschwindigkeits-Inspektionsgeräten liegt der Vorteil nicht einfach in der „hohen Präzision“. Der wichtigere Vorteil besteht darin, dass das Drehbewegungssystem ein einfacherer Bestandteil der gesamten Maschinenarchitektur werden kann.

Anwendung in Hochgeschwindigkeits-Chipsortieranlagen

Chip-Sortiersysteme stellen unterschiedliche Anforderungen an die Drehbewegung.

Die Drehachse muss möglicherweise wiederholte Indexierbewegungen, schnelle Beschleunigungs- und Verzögerungsvorgänge sowie eine genaue Positionierung durchführen, bevor ein Chip geprüft, sortiert, entnommen oder transportiert werden kann.

In solchen Anwendungen kann die Reduzierung der mechanischen Übertragungskette zur Vereinfachung des Bewegungssystems beitragen. Die Direktantriebsarchitektur ermöglicht es der Drehplattform, direkt auf Motorbefehle zu reagieren, ohne auf ein Untersetzungsgetriebe zur Bewegungsübertragung warten zu müssen.

Das Ergebnis ist eine kompakte Drehbewegungslösung, die sich für Automatisierungsstationen eignet, bei denen Hochgeschwindigkeits-Indexierung und präzise Positionierung gleichzeitig erforderlich sind.

Durch die flache Bauweise lässt sich die Drehplattform auch leichter in kompakte Anlagenlayouts integrieren, insbesondere dort, wo mehrere Inspektions- oder Sortiermechanismen auf kleinem Raum angeordnet werden müssen.

Die Ausrichtung optischer Linsen erfordert sanfte Mikrobewegungen.

Optische Systeme erfordern oft eine extrem feine Winkeljustierung.

Bei der Linsenjustierung oder der Koaxialkalibrierung muss das System möglicherweise sehr kleine Bewegungen ausführen, während es das optische Signal oder das vom Sensor erfasste Bild überwacht.

Ein Drehmechanismus, der Vibrationen, mechanisches Spiel oder ungleichmäßige Bewegungen bei niedriger Geschwindigkeit erzeugt, kann diesen Prozess erschweren.

Ein Direktantriebs-Rotationsmotor liefert das Drehmoment direkt an der Drehachse und eignet sich daher für Anwendungen, bei denen eine gleichmäßige Drehung bei niedriger Drehzahl und eine feine Winkeleinstellung wichtiger sind als eine mechanische Untersetzung.

Die kompakte Bauweise ermöglicht es außerdem, die Drehachse nahe an den optischen Komponenten zu positionieren, was den Geräteentwicklern hilft, die Größe des gesamten Ausrichtungsmechanismus zu reduzieren.

Stabile Rotation für AOI-Inspektionssysteme

AOI-Geräte erfordern eine konsistente Bildaufnahme über den gesamten Inspektionsbereich.

Wenn ein Anzeigefeld, ein elektronisches Bauteil oder ein anderes Werkstück auf einer Drehplattform montiert ist, muss die Drehbewegung gleichmäßig bleiben, während das Bildverarbeitungssystem kontinuierlich Bilder aufnimmt.

Eine plötzliche Geschwindigkeitsänderung oder kleine mechanische Fehler können die Bildqualität und die Konsistenz der Inspektion beeinträchtigen.

Ein ultradünner, direkt angetriebener Drehtisch ermöglicht eine kontinuierliche Drehbewegung bei gleichzeitig kompakter Maschinenbauweise. Die stabile Plattform bietet eine sichere Auflagefläche für Werkstück oder Vorrichtung, während der Direktantrieb das Getriebespiel eines herkömmlichen Getriebes vermeidet.

Dadurch eignet sich die Architektur für AOI-Inspektion, optische Inspektion, Inspektion elektronischer Bauteile und Präzisionsbildverarbeitungssysteme.

Eine kompakte Lösung für die Inspektion von Photovoltaik-Wafern

Die gleichen Anforderungen an die Bewegung finden sich auch bei der Inspektion von Photovoltaik-Wafern.

Siliziumwafer und andere dünne Werkstücke erfordern möglicherweise eine Mehrwinkelprüfung, um Oberflächenfehler, Maßabweichungen oder andere Fertigungsanomalien zu erkennen.

Der Drehtisch muss eine stabile Bewegung ermöglichen, ohne dabei übermäßig viel Platz um den Inspektionsbereich herum einzunehmen.

Eine ultradünne, direkt angetriebene Drehplattform kann direkt in kompakte Photovoltaik-Inspektionsgeräte integriert werden, wodurch die Waferhalterung und das Inspektionssystem nahe beieinander bleiben können.

Für Gerätehersteller liegt der Vorteil daher nicht allein im Motor selbst. Es ist die Möglichkeit, eine kleinere und einfachere Architektur für die Rotationsinspektion zu entwickeln.

Wann sollten Ingenieure einen Direktantrieb-Drehtisch wählen?

Ein direkt angetriebener Drehtisch ist besonders dann eine Überlegung wert, wenn die Maschine mehrere Anforderungen gleichzeitig erfüllen muss.

Wenn die Ausrüstung eine hohe Winkelpositioniergenauigkeit, häufige bidirektionale Bewegungen, eine gleichmäßige Drehung bei niedriger Geschwindigkeit, einen kompakten vertikalen Installationsraum und eine einfache mechanische Übertragungsstruktur erfordert, kann der Direktantrieb eine gute Option sein.

Wenn die Anwendung hingegen ein extrem hohes Ausgangsdrehmoment bei niedriger Motordrehzahl, eine signifikante mechanische Untersetzung oder ein großes Last-Motor-Verhältnis erfordert, ist möglicherweise eine Getriebelösung wie ein Harmonic-Reducer oder ein Präzisionsplanetengetriebe besser geeignet.

Die Wahl sollte daher auf dem tatsächlichen Bewegungsprofil basieren und nicht einfach auf der Auswahl der Technologie mit der höchsten nominellen Genauigkeit.

Direkt angetriebener Drehtisch vs. Getriebedrehmechanismen

Für Geräteentwickler liegt der entscheidende Unterschied in der Getriebearchitektur.

Ein Getriebemotor nutzt einen Motor in Verbindung mit einem Untersetzungsgetriebe, um die Drehzahl in ein Drehmoment umzuwandeln. Dadurch lassen sich eine hohe Drehmomentdichte und eine kompakte Radialbauweise erzielen, was Harmonic- und Planetengetriebe für viele Automatisierungsanwendungen attraktiv macht.

Ein direkt angetriebener Drehtisch verzichtet auf das Untersetzungsgetriebe und platziert den Motor direkt an der Drehachse. Dadurch lassen sich mechanische Übertragungsfehler reduzieren und eine äußerst präzise Drehbewegung erzielen.

Daher stehen Direktantriebsmotor und Harmonic Drive nicht in jeder Anwendung im Wettbewerb zueinander. Sie lösen unterschiedliche technische Probleme.

Für Präzisionsprüfsysteme, bei denen geringes Spiel, direkte Drehmomentübertragung, gleichmäßige Bewegung und eine extrem flache Bauweise entscheidend sind, kann ein Direktantrieb von großem Vorteil sein. Für Anwendungen, die ein hohes Ausgangsdrehmoment, hohe Untersetzungsverhältnisse und eine höhere mechanische Belastbarkeit erfordern, eignen sich harmonische oder Planetengetriebe möglicherweise besser.

Diese Unterscheidung gibt Geräteherstellern auch mehr Flexibilität bei der Entwicklung verschiedener Generationen von Automatisierungsanlagen.

Konzipiert für die Integration in kompakte Automatisierungsanlagen

Einer der größten praktischen Vorteile eines ultradünnen Direktantrieb-Drehtisches ist, dass er als Bewegungsmodul und nicht nur als Motor betrachtet werden kann.

Die Drehplattform bietet eine direkte Montagefläche, während die flache Bauweise die Integration der Einheit in das Maschinengestell ermöglicht. Standard-Befestigungslöcher vereinfachen die Montage der Vorrichtung, und die stabile Plattform kann das Werkstück oder Werkzeug direkt aufnehmen.

Dadurch verringert sich der Bedarf an zusätzlichen Kupplungen, Montagehalterungen und Übertragungsstrukturen.

Für Maschinenbauer kann dies zu einer übersichtlicheren mechanischen Konstruktion, einfacherer Montage, geringerem Platzbedarf bei der Installation und größerer Freiheit bei der Anordnung von Sensoren und Inspektionskomponenten führen.

HONPINE Direktantriebslösungen für Präzisionsgeräte

HONPINE entwickelt Präzisionsbewegungskomponenten für Robotik, Automatisierung, Halbleiteranlagen, optische Systeme, CNC-Maschinen und andere hochpräzise Anwendungen.

Für Anwendungen, die eine direkte Drehbewegung erfordern, bietet die DD-Motortechnologie eine Lösung für schnelle und hochpräzise Drehbewegungen ohne Zwischenreduktionsstufe.

Wenn die Anwendung höhere Untersetzungsverhältnisse und ein höheres Ausgangsdrehmoment erfordert, bietet HONPINE auch Harmonic-Getriebe und Harmonic-Drehantriebe an. Für Anwendungen, bei denen eine hohe Drehmomentdichte und präzise Kraftübertragung erforderlich sind, die Bewegungsarchitektur aber besser für eine Getriebelösung geeignet ist, stellen Präzisionsplanetengetriebe eine weitere Option dar.

Für Roboteranwendungen können diese Technologien zudem mit den Robotergelenkmotoren und integrierten Robotergelenkmodulen von HONPINE kombiniert werden, sodass die Gerätehersteller eine Bewegungsarchitektur entsprechend den tatsächlichen Anforderungen jeder Achse auswählen können.

Dadurch geht es bei der Auswahl weniger darum, eine einzige „beste“ Übertragungstechnologie auszuwählen, sondern vielmehr darum, die richtige Antriebslösung für die jeweilige Anwendung zu finden.

Abschluss

Die Entwicklung kompakter Halbleiter-, Optik-, AOI-, Photovoltaik- und Laborautomatisierungsanlagen stellt neue Anforderungen an Drehbewegungssysteme. Ingenieure müssen zunehmend hohe Positioniergenauigkeit erreichen, ohne dabei Kompromisse bei Kompaktheit, Reaktionsgeschwindigkeit oder mechanischer Einfachheit der Maschinen einzugehen.

Ein ultradünner Direktantrieb-Drehtisch erfüllt diese Anforderungen durch die Kombination einer flachen, platzsparenden Bauweise mit direkter Drehmomentübertragung und spielfreier Drehbewegung. Seine stabile Arbeitsplattform und die standardisierte Montageschnittstelle ermöglichen zudem eine einfache Integration in kompakte Automatisierungsanlagen.

Bei der Inspektion von Halbleiterwafern, der Chipsortierung, der Ausrichtung optischer Linsen, der AOI-Inspektion, der Inspektion von Photovoltaikwafern und Präzisionskalibrierungssystemen ist die entscheidende Frage nicht allein das Drehmoment eines Rotationsmotors. Viel wichtiger ist, ob die gesamte Rotationsarchitektur die erforderliche Genauigkeit, Laufruhe, Reaktionsfähigkeit und Installationseffizienz innerhalb des verfügbaren Maschinenraums gewährleistet.

Hier kann ein ultradünner Direktantriebs-Drehmotor mit Drehtisch einen entscheidenden technischen Vorteil bieten.
