Wann erfordert die Steuerung eines Außenbordmotors einen Harmonic-Drehantrieb?

Einleitung

Die Steuerung elektrischer Außenbordmotoren wird in Elektrobooten, autonomen Überwasserfahrzeugen, unbemannten Überwasserfahrzeugen, maritimer Robotik und anderen intelligenten maritimen Systemen zu einer wichtigen Bewegungssteuerungsfunktion. Da Antriebssysteme zunehmend elektrifiziert und automatisiert werden, ist die Steuerung nicht länger nur ein mechanischer Mechanismus zur Richtungsänderung. Sie ist zu einer präzisen Bewegungssteuerungsaufgabe geworden, die eine genaue Winkelpositionierung, ausreichendes Lenkmoment, vorhersehbares Ansprechverhalten und einen zuverlässigen Betrieb unter sich kontinuierlich ändernden maritimen Lasten erfordert.

Dadurch entstehen andere Anforderungen an die Lenkgetriebeeinheit. Ein herkömmlicher Motor und ein Getriebe können zwar genügend Kraft bereitstellen, um einen Außenbordmotor zu drehen, Anwendungen mit autonomer Navigation, geschlossener Regelkreissteuerung, häufigen Richtungswechseln oder begrenztem Einbauraum können jedoch eine wesentlich höhere Übertragungsgenauigkeit und bessere Integration erfordern.

Hier kann ein Präzisions-Drehantrieb wertvoll werden. EinHarmonic-Drehantriebkombiniert motorbetriebene Rotation mit präziser Harmonic-Drive-Übertragung und bietet hohe Übersetzungsverhältnisse, geringes Spiel, hohe Drehmomentdichte und kompakte mechanische Integration. Diese Eigenschaften machen ihn für die Steuerung elektrischer Außenbordmotoren besonders interessant, wenn das System Drehmoment, Präzision und Kompaktheit verbinden muss.

Ein Harmonic-Drehantrieb ist jedoch nicht automatisch für jeden Außenbordmotor erforderlich. Die richtige Lösung hängt von der Lenklast, der erforderlichen Positioniergenauigkeit, dem Betriebszyklus, dem Einbauraum, der Steuerungsarchitektur und den Umgebungsbedingungen ab.

Die wichtigere Frage lautet daher nicht einfach, ob ein Harmonic-Drehantrieb für die Außenbordsteuerung eingesetzt werden kann, sondern wann präzise Kraftübertragung und kontrollierte Drehbewegung einen Harmonic-Drehantrieb zur besseren technischen Wahl machen.

1. Die Steuerung elektrischer Außenbordmotoren wird zu einer Präzisionsanwendung der Bewegungssteuerung

In einem herkömmlichen Boot kann die Steuerung mechanisch über ein Lenkrad, einen Seilzug, ein Hydrauliksystem oder einen anderen Übertragungsmechanismus erfolgen. Das Hauptziel besteht darin, die Eingabe des Bedieners auf den Außenbordmotor zu übertragen.

Elektrische und autonome Schiffe stellen andere Anforderungen.

Der Lenkbefehl kann von einer elektronischen Steuerung statt direkt von einem menschlichen Bediener stammen. Die Steuerung kann den erforderlichen Lenkwinkel kontinuierlich anhand von Kurs, Trajektorie, Geschwindigkeit, Wind, Strömung und Schiffsdynamik berechnen.

Das bedeutet, dass der Lenkaktuator einen elektrischen Befehl in eine kontrollierte mechanische Position umwandeln muss.

Das System wird damit zu einer Kombination aus:

Elektronische Steuerung + Elektromotor + Präzisionsgetriebe + Positionsrückmeldung + mechanische Lenkstruktur

In dieser Architektur ist das Getriebesystem nicht mehr nur für die Erhöhung des Drehmoments verantwortlich. Es beeinflusst auch Lenkgenauigkeit, Ansprechverhalten, Wiederholbarkeit und Stabilität.

Aus diesem Grund wird Präzisionsgetriebetechnik für die Steuerung elektrischer Außenbordmotoren zunehmend relevant.

2. Was unterscheidet die Steuerung eines Außenbordmotors von gewöhnlichen Drehbewegungen?

Ein Außenbordmotor dreht sich nicht einfach frei wie ein industrieller Rundtisch.

Der Aktuator muss die Antriebseinheit um eine Lenkachse drehen und dabei externen mechanischen Widerstand sowie sich ändernde hydrodynamische Kräfte bewältigen.

Die Lenklast kann durch die Masse des Außenbordmotors, den Propellerschub, den Wasserwiderstand, Reibung, die Montagestruktur, die Schiffsgeschwindigkeit und die Betriebsbedingungen beeinflusst werden.

Gleichzeitig muss das Lenksystem möglicherweise innerhalb eines begrenzten Winkelbereichs arbeiten, statt sich kontinuierlich über mehrere Umdrehungen zu drehen.

Diese Kombination erzeugt eine spezifische Anforderung an die Bewegungssteuerung.

Der Aktuator muss genügend Drehmoment bereitstellen, um den Außenbordmotor zu bewegen, eine ausreichende Steifigkeit zur Aufrechterhaltung der erforderlichen Position, eine geeignete Ausgangsdrehzahl für das Lenkansprechverhalten und ausreichende Positioniergenauigkeit für das Steuerungssystem bieten.

Ein geeigneter Lenkaktuator muss daher als Teil des vollständigen Antriebs- und Steuerungssystems und nicht als isolierter Motor bewertet werden.

3. Wann wird Präzisionsgetriebetechnik wichtig?

Präzisionsgetriebetechnik wird besonders wichtig, wenn das Lenksystem kleine Motorbewegungen wiederholt in vorhersehbare Änderungen des Ausgangswinkels umsetzen muss.

Betrachten Sie ein autonomes Überwasserfahrzeug, das einen geraden Kurs hält.

Die Navigationssteuerung kann den Lenkwinkel kontinuierlich durch kleine Korrekturen anpassen. Der Aktuator kann sich wiederholt leicht in eine Richtung bewegen, zur Mittelposition zurückkehren und dann eine weitere Korrektur ausführen.

Wenn die Kraftübertragung übermäßiges mechanisches Spiel aufweist, kann sich der Motor bewegen, ohne sofort eine entsprechende Ausgangsbewegung zu erzeugen.

Dadurch entsteht eine Totzone zwischen Motor und Lenkausgang.

Für eine einfache manuelle Steuerung kann ein solches mechanisches Spiel akzeptabel sein.

Für eine autonome Steuerung im geschlossenen Regelkreis kann übermäßiges Spiel jedoch die Positionierkonsistenz verringern und die Abstimmung des Steuerungssystems erschweren.

Dies ist eine der Situationen, in denen Präzisionsgetriebetechnik wichtiger wird, als einfach einen Motor mit höherem Drehmoment auszuwählen.

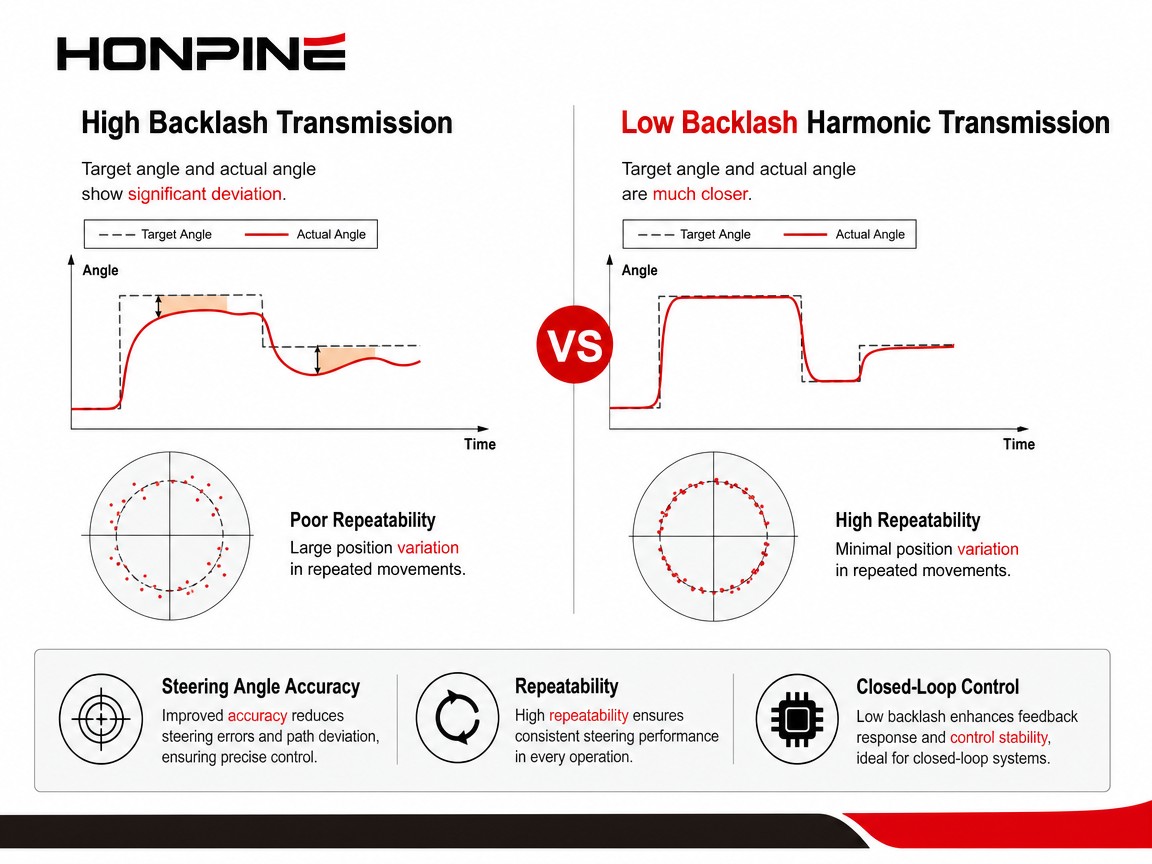

4. Geringes Spiel ist wichtig für die Lenkwinkelregelung

Das Spiel ist einer der wichtigsten Getriebeparameter bei Präzisionslenkanwendungen.

Eine spielarme Kraftübertragung verringert den Betrag der freien Bewegung zwischen der Eingangs- und Ausgangsseite des Getriebes. Dadurch können Änderungen der Motorposition direkter auf den Lenkausgang übertragen werden.

Harmonic-Drive-Getriebe sind für ihre spielfreien bzw. spielarmen Eigenschaften bekannt.

Für ein elektrisches Außenbordlenksystem kann dies dazu beitragen, eine engere Beziehung zwischen dem vorgegebenen Lenkwinkel und dem tatsächlichen Lenkwinkel aufrechtzuerhalten.

Dies ist besonders nützlich für:

• Autonome Überwasserfahrzeuge

• Unbemannte Boote

• Elektroboote

• Marine Robotik

• Ferngesteuerte Schiffe

• und andere Anwendungen mit elektronischer Lenksteuerung.

Das Ziel besteht nicht darin, unabhängig von den Kosten das geringstmögliche Spiel zu erreichen. Vielmehr sollte das Getriebe ein Spielniveau bereitstellen, das der erforderlichen Lenkgenauigkeit und Steuerungsleistung entspricht.

5. Ein hohes Übersetzungsverhältnis wandelt Motordrehzahl in Lenkmoment um

Elektromotoren arbeiten im Allgemeinen effizienter bei relativ hohen Drehzahlen, während ein Außenbordlenkmechanismus normalerweise eine langsamere und besser kontrollierte Drehbewegung erfordert.

Ein Präzisionsgetriebe spielt daher eine wichtige Rolle bei der Umwandlung der Motordrehzahl in nutzbares Lenkmoment.

Harmonic-Drive-Getriebe können in einer kompakten Struktur ein hohes Übersetzungsverhältnis bereitstellen.

Dadurch kann der Motor mit einer geeigneten Drehzahl arbeiten, während die Ausgangsseite das zum Drehen des Außenbordmotors erforderliche Drehmoment erzeugt.

Der Vorteil wird besonders relevant, wenn das Lenksystem nur begrenzten Einbauraum besitzt.

Statt einen großen Langsamläufer zu verwenden, kann ein kleinerer Hochgeschwindigkeitsmotor in Verbindung mit einer hochübersetzten Präzisionskraftübertragung eine kompaktere Bewegungslösung bieten.

Das tatsächliche Übersetzungsverhältnis muss weiterhin entsprechend der erforderlichen Lenkgeschwindigkeit und des Drehmoments ausgewählt werden. Eine höhere Übersetzung ist nicht immer besser, wenn sie die Ansprecheigenschaften des Lenksystems beeinträchtigt.

6. Hohe Drehmomentdichte hilft bei begrenztem Einbauraum

Marine Antriebssysteme unterliegen häufig strengen Beschränkungen hinsichtlich Gewicht und Einbauvolumen.

Ein elektrischer Außenbordmotor integriert bereits den Antriebsmotor, die Leistungselektronik, Kühlkomponenten, das Propellersystem, das Gehäuse und die mechanische Montagestruktur.

Der Lenkaktuator muss in den verbleibenden mechanischen Raum passen, ohne die Gesamtmasse der Antriebseinheit unnötig zu erhöhen.

Eine hohe Drehmomentdichte wird daher zu einem wichtigen Auslegungskriterium.

Ein Harmonic-Drehantrieb kann einen Motor mit einem kompakten Harmonic-Drive-Getriebemechanismus kombinieren, um innerhalb eines begrenzten Volumens ein relativ hohes Ausgangsdrehmoment bereitzustellen.

Dies macht die Technologie besonders interessant für kompakte elektrische Antriebssysteme, autonome Boote, kleine unbemannte Überwasserfahrzeuge und maritime Roboterplattformen.

Der Vorteil besteht nicht nur in einem kleineren Aktuator.

Ein kompakterer Aktuator kann auch größere Freiheit bei der Auslegung der Lenkachse, der Montagestruktur, der Kabelführung und der umgebenden Antriebskomponenten bieten.

7. Geschlossene Lenkregelung erfordert mehr als einen Motor

Bei einem autonomen maritimen System arbeitet der Lenkaktuator normalerweise als Teil eines Steuerungssystems mit geschlossenem Regelkreis.

Die Navigationssteuerung bestimmt einen Zielkurs oder Lenkwinkel.

Die Lenksteuerung wandelt diesen Befehl in einen Motorbefehl um.

Der Aktuator erzeugt eine Drehbewegung.

Ein Encoder misst die tatsächliche Position.

Das Steuerungssystem vergleicht anschließend die Zielposition mit der gemessenen Position und passt den Aktuator entsprechend an.

Dieser Prozess erfordert eine vorhersehbare Beziehung zwischen Motorbewegung und Ausgangsbewegung.

Wenn die Kraftübertragung übermäßiges Spiel, Nachgiebigkeit oder unkontrollierte mechanische Bewegung aufweist, muss die Steuerung diese Eigenschaften möglicherweise kompensieren.

Eine Präzisionskraftübertragung mit geringem Spiel und geeigneter Steifigkeit kann die mechanische Seite des Steuerungssystems vorhersehbarer machen.

Aus diesem Grund kann die Kombination aus Präzisionsgetriebe und Positionsrückmeldung bei der Entwicklung leistungsstarker elektrischer Lenksysteme wichtiger sein als der Motor selbst.

8. Encoder-Rückmeldung verbessert die Rückmeldung der Lenkposition

Die Getriebeleistung des Aktuators und die Encoder-Konfiguration sollten gemeinsam betrachtet werden.

Ein hochauflösender Encoder kann detaillierte Informationen über die Motor- oder Ausgangsposition liefern, abhängig davon, wo der Encoder installiert ist.

Bei Anwendungen, die eine präzise Steuerung des Außenbordlenkwinkels erfordern, kann eine Positionsrückmeldung auf der Ausgangsseite besonders wertvoll sein, da sie direkt die für das Lenksystem relevante Position misst.

Dies kann der Steuerung helfen, die tatsächliche Lenkposition zu erfassen, anstatt sich vollständig auf Informationen der Motorseite zu verlassen.

Eine geeignete Steuerungsarchitektur kann daher Folgendes kombinieren:

• Präzisionsgetriebe

• Geringes Spiel

• Hochauflösende Positionsrückmeldung

• Bewegungssteuerung mit geschlossenem Regelkreis

Diese Kombination ist besonders relevant für autonome Navigation, maritime Robotik und elektronisch gesteuerte elektrische Antriebssysteme.

9. Häufiges Umkehren macht Getriebespiel deutlicher bemerkbar

Die Steuerung elektrischer Außenbordmotoren kann häufige Richtungswechsel umfassen.

Ein autonomes Schiff, das seinen Kurs hält, kann wiederholt kleine Lenkbewegungen nach links und rechts ausführen.

Während dieser Umkehrvorgänge wird das mechanische Spiel im Getriebe deutlicher sichtbar.

Bei einem Getriebe mit großem Spiel kann der Motor die Drehrichtung umkehren, bevor sich der Lenkausgang zu bewegen beginnt.

Dies kann eine Verzögerung oder Totzone in das Lenkansprechverhalten einführen.

Spielarme Präzisionsgetriebetechnik verringert diesen Effekt und kann die Konsistenz von Lenkkorrekturen mit kleinen Winkeln verbessern.

Dies ist ein Grund, warum Harmonic-Drive-Getriebe für autonome maritime Anwendungen besonders relevant sein können und nicht nur für konventionelle Drehmaschinen.

10. Kompakte Integration kann die Anzahl mechanischer Komponenten reduzieren

Ein herkömmliches elektrisches Lenksystem kann einen Motor, ein Getriebe, eine Kupplung, Lager, Halterungen, einen Positionssensor und weitere mechanische Komponenten erfordern.

Jede zusätzliche Komponente schafft eine weitere mechanische Schnittstelle, die konstruiert, ausgerichtet, montiert und gewartet werden muss.

Ein integrierter Drehantrieb kann mehrere dieser Funktionen in einer kompakten Einheit vereinen.

Bei der Steuerung elektrischer Außenbordmotoren kann dies die Verbindung zwischen der motorgetriebenen Kraftübertragung und der Lenkachse vereinfachen.

Eine stärker integrierte Aktuatorarchitektur kann auch den Bedarf an externen Kupplungen und zusätzlichen Getriebestufen reduzieren.

Dies ist besonders nützlich bei der Konstruktion kompakter Elektroboote und autonomer maritimer Plattformen, bei denen Platz, Gewicht und Installationskomplexität kontrolliert werden müssen.

11. Hohle Drehstrukturen können die Kabelführung vereinfachen

Die elektrische Verkabelung ist eine weitere Überlegung bei einem integrierten Lenksystem.

Ein elektrischer Außenbordmotor kann Motorkabel, Encoder-Verkabelung, Kommunikationskabel, Lenksensoren und weitere elektrische Anschlüsse benötigen.

Wenn diese Komponenten um eine rotierende Lenkachse angeordnet sind, kann die Kabelführung schwierig werden.

Ein hohler Drehantrieb kann einen zentralen Durchgang für die Verkabelung bieten, wenn die Aktuatorkonstruktion und die Installationskonfiguration diese Funktion unterstützen.

Dies kann dazu beitragen, externe Kabelschlaufen und mögliche Störungen zwischen beweglichen mechanischen Komponenten und elektrischer Verkabelung zu verringern.

Für kompakte maritime Antriebssysteme können Hohlwellen- oder hohle Drehkonstruktionen daher einen zusätzlichen Vorteil bei der mechanischen Integration bieten.

Die tatsächliche Lösung für die Kabelführung muss weiterhin anhand des Hohldurchmessers des Aktuators, des Drehbereichs, der Dichtungsstruktur, der Steckerkonfiguration und der Umgebungsanforderungen bewertet werden.

12. Wann wird ein Harmonic-Drehantrieb zur bevorzugten Lösung?

Ein Harmonic-Drehantrieb wird besonders attraktiv, wenn mehrere Anforderungen gleichzeitig bestehen.

Das Lenksystem kann ein relativ hohes Ausgangsdrehmoment erfordern und gleichzeitig eine kompakte mechanische Bauform beibehalten müssen.

Es kann geringes Spiel benötigen, weil die Steuerung häufige Korrekturen kleiner Winkel ausführt.

Es kann eine genaue Ausgangspositionierung für die autonome Navigation erfordern.

Es kann Encoder-Rückmeldung für eine Lenkregelung im geschlossenen Regelkreis benötigen.

Es kann außerdem eine hohe Drehmomentdichte erfordern, weil das Antriebssystem strenge Gewichts- und Volumenbeschränkungen aufweist.

Wenn sich diese Anforderungen überschneiden, werden die Vorteile der Harmonic-Drive-Technik bedeutsamer.

Die Technologie wird daher nicht einfach ausgewählt, weil sie ein Harmonic-Drive-Getriebe ist.

Sie wird ausgewählt, weil die Kombination aus Präzisionsgetriebe, geringem Spiel, hohem Übersetzungsverhältnis, hoher Drehmomentdichte und kompakter Integration den Anforderungen auf Systemebene entspricht.

13. Anwendungen von Harmonic-Drehantrieben in der maritimen Automatisierung

Die Steuerung elektrischer Außenbordmotoren ist nur eine mögliche Anwendung für diese Art präziser Drehbewegungstechnik.

Autonome Überwasserfahrzeuge können Drehantriebe für die elektronisch gesteuerte Antriebslenkung einsetzen.

Unbemannte Überwasserfahrzeuge können kompakte Aktuatoren für fernbediente oder autonome Lenksysteme verwenden.

Elektroboote können Drehantriebe in elektronisch gesteuerte Antriebsarchitekturen integrieren.

Maritime Roboter können eine kompakte Drehpositionierung für Antriebseinheiten, Sensoren, Kameras oder andere Nutzlastsysteme benötigen.

Unterwasser- oder maritime Inspektionsplattformen können ebenfalls kontrollierte Drehbewegungen zur Positionierung von Sensorausrüstung benötigen, wobei die Anforderungen an den Umweltschutz bei diesen Anwendungen besonders wichtig werden.

Die gemeinsame Anforderung dieser Systeme ist eine kontrollierte Drehbewegung innerhalb eines begrenzten mechanischen Raums.

Dadurch wird Präzisionsgetriebetechnik auch über Robotik und Fabrikautomatisierung hinaus relevant.

14. Präzisionsgetriebetechnik ist auch für maritime Robotik relevant

Die maritime Robotik wird zunehmend von kompakten Bewegungssteuerungssystemen abhängig.

Ein maritimer Roboter muss möglicherweise die Antriebsrichtung, die Kameraausrichtung, die Sensorposition, Robotermechanismen oder andere Drehfunktionen steuern.

Diese Systeme verbinden häufig begrenzten Einbauraum mit strengen Anforderungen an Gewicht, Ansprechverhalten und Positionierung.

Ein Präzisionsgetriebe kann eine mechanische Grundlage für eine genaue Drehpositionierung bieten.

Harmonic-Drive-Getriebe sind aufgrund ihres hohen Übersetzungsverhältnisses und ihrer spielarmen Eigenschaften eine Option für diese Anwendungen.

Die maritime Robotik bringt jedoch einen zusätzlichen technischen Aspekt mit sich, der in der industriellen Innenraumautomatisierung weniger kritisch ist: den Umweltschutz.

Wassereinwirkung, Feuchtigkeit, Salznebel, Korrosion, Vibrationen, Temperaturänderungen und Dichtungsanforderungen müssen bei der Aktuatorauswahl berücksichtigt werden.

Daher sollte die Präzisionsleistung des Getriebes immer zusammen mit seiner Eignung für die Umgebungsbedingungen bewertet werden.

15. Elektrische Schiffsantriebe erfordern eine Aktuatorauswahl auf Systemebene

Ein Lenkaktuator für elektrische Außenbordmotoren kann nicht unabhängig vom Antriebssystem ausgewählt werden.

Motor, Getriebe, Lenkachse, Montagestruktur, Encoder, Steuerung, Stromversorgung und Schiffsdynamik beeinflussen alle die endgültige Leistung.

Das erforderliche Lenkmoment sollte anhand der tatsächlichen mechanischen und hydrodynamischen Lasten berechnet werden.

Die erforderliche Lenkgeschwindigkeit sollte anhand der Manövrieranforderungen des Schiffs bestimmt werden.

Das Übersetzungsverhältnis sollte dann so ausgewählt werden, dass Motordrehzahl, Ausgangsdrehmoment und Lenkansprechverhalten ausgewogen sind.

Spiel und Steifigkeit sollten entsprechend der erforderlichen Lenkpräzision bewertet werden.

Der Encoder und die Steuerungsschnittstelle sollten entsprechend der Architektur des geschlossenen Regelkreises ausgewählt werden.

Schließlich sollten die thermische Leistung und der Umweltschutz des Aktuators unter realistischen Betriebsbedingungen validiert werden.

Dieser Ansatz auf Systemebene ist zuverlässiger als die Auswahl eines Aktuators nur anhand eines nominalen Drehmomentwerts.

16. Wann ist ein Harmonic-Drehantrieb möglicherweise nicht erforderlich？

Nicht jeder elektrische Außenbordmotor benötigt ein präzises Harmonic-Drive-Getriebe.

Für ein kleines Freizeitboot mit manueller oder wenig präziser Steuerung kann ein herkömmlicher elektrischer Lenkmechanismus bereits ausreichende Leistung bieten.

Wenn die Anwendung geringe Positionieranforderungen, begrenzte Lenkzyklen, ausreichenden Einbauraum und starke Kostenbeschränkungen aufweist, kann eine einfachere Kombination aus Motor und Getriebe geeigneter sein.

Der Zweck der Präzisionsgetriebetechnik besteht nicht darin, jedes Lenksystem unnötig komplex zu gestalten.

Vielmehr wird die Technologie des Harmonic-Drehantriebs wertvoll, wenn die Anwendung tatsächlich eine Kombination aus Kompaktheit, Drehmomentdichte, geringem Spiel, Positioniergenauigkeit und kontrollierter Drehbewegung erfordert.

Diese Unterscheidung ist bei der Auswahl einer praxisgerechten technischen Lösung wichtig.

17. Wie wählt man einen Harmonic-Drehantrieb für die Außenbordsteuerung aus？

Der Auswahlprozess sollte mit dem Lenkmechanismus beginnen und nicht mit dem Aktuatorkatalog.

Zunächst müssen das erforderliche kontinuierliche und das Spitzendrehmoment für die Lenkung unter realistischen Betriebsbedingungen bestimmt werden.

Anschließend sind die erforderliche Lenkgeschwindigkeit und der maximale Lenkwinkel zu definieren.

Danach sind die auf den Aktuator wirkenden mechanischen Lasten zu bewerten, einschließlich Radiallasten, Axiallasten und äußerer Momente um die Lenkachse.

Das Getriebe sollte anschließend anhand von Übersetzungsverhältnis, Spiel, Steifigkeit, Wirkungsgrad und erwarteter Lebensdauer bewertet werden.

Der Motor sollte auf die erforderlichen Drehzahl- und Drehmomentmerkmale abgestimmt werden.

Encoderauflösung und Einbauposition sollten entsprechend der gewünschten Lenkgenauigkeit und Rückmeldungsarchitektur ausgewählt werden.

Elektrische Parameter, einschließlich Versorgungsspannung, Kommunikationsschnittstelle und Steuerungskompatibilität, sollten ebenfalls bestätigt werden.

Abschließend sind thermische Leistung, Abdichtung, Korrosionsbeständigkeit, Vibrationsbeständigkeit und weitere Umgebungsanforderungen entsprechend der tatsächlichen maritimen Anwendung zu bewerten.

Ein guter Auswahlprozess für Aktuatoren berücksichtigt daher das vollständige Bewegungssystem und nicht nur eine einzelne Spezifikation.

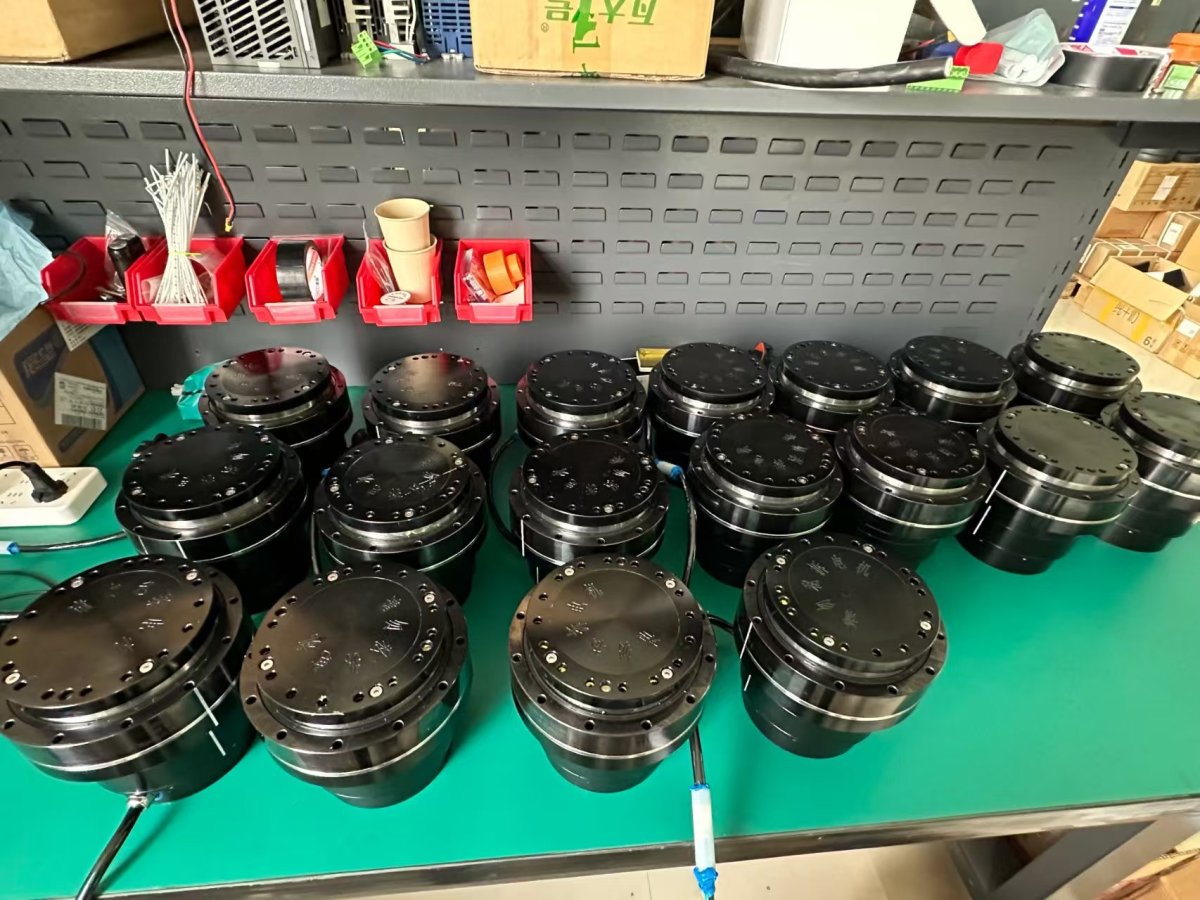

18. HONPINE Harmonic-Drehantrieb für präzise maritime Bewegungen

HONPINE entwickelt Harmonic-Drive-Getriebe und integrierte Lösungen für Drehbewegungen für Anwendungen, die kompakte mechanische Integration, hohe Drehmomentdichte, Präzisionsgetriebe und kontrollierte Drehbewegung erfordern.

Für die Steuerung elektrischer Außenbordmotoren kann ein HONPINE Harmonic-Drehantrieb in Betracht gezogen werden, wenn das Lenksystem mehr als eine grundlegende motorbetriebene Rotation erfordert.

Anwendungen mit autonomer Navigation, elektronischer Steuerung, häufiger Winkelkorrektur, kompakten Antriebssystemen und Positionsregelung im geschlossenen Regelkreis können von den Eigenschaften präziser Harmonic-Drive-Getriebe profitieren.

Abhängig von der gewählten Aktuatorkonfiguration können Merkmale wie geringes Spiel, hohes Übersetzungsverhältnis, Encoder-Rückmeldung, integriertes Motordesign und hohle Drehstrukturen zu einer kompakteren und besser steuerbaren Lenkarchitektur beitragen.

Der richtige Aktuator sollte jedoch immer entsprechend dem tatsächlichen Lenkmoment, der Ausgangsdrehzahl, dem Betriebszyklus, den mechanischen Lasten, den Einbaumaßen, den Rückmeldungsanforderungen und den maritimen Umgebungsbedingungen ausgewählt werden.

HONPINE kann Ingenieure bei der Bewertung einer geeigneten Lösung für Drehbewegungen auf Grundlage des vollständigen Lenksystems unterstützen, anstatt ein Modell allein nach dem Drehmoment auszuwählen.

19. Über die Außenbordsteuerung hinaus: Präzise Drehbewegungen für intelligente maritime Systeme

Die Nachfrage nach kompakten Präzisionsbewegungen wächst in der gesamten maritimen Industrie.

• Elektrische Antriebssysteme erfordern eine kontrollierte Steuerung.

• Autonome Überwasserfahrzeuge erfordern eine präzise Kursregelung.

• Marine Roboter erfordern kompakte Positioniermechanismen.

• Ferngesteuerte Boote erfordern eine zuverlässige elektronische Steuerung.

Intelligente maritime Systeme können Aktuatoren für Sensoren, Kameras, Antriebseinheiten und andere rotierende Mechanismen benötigen.

Bei jeder Anwendung wird die erforderliche Kombination aus Drehmoment, Geschwindigkeit, Genauigkeit, Größe, Rückmeldung und Umweltschutz unterschiedlich sein.

Deshalb sollte die Technologie präziser Drehantriebe als Teil einer umfassenderen Bewegungssteuerungsarchitektur und nicht als Einzelkomponente betrachtet werden.

Fazit

Die Frage ist nicht, ob jeder Außenbordmotor einen Harmonic-Drehantrieb verwenden sollte.

Die wichtigere Frage ist, ob das Lenksystem die Eigenschaften benötigt, die ein präzises Harmonic-Drive-Getriebe bereitstellen kann.

Wenn ein elektrisches Außenbordlenksystem eine genaue Winkelpositionierung, geringes Spiel, häufige Richtungswechsel, hohe Drehmomentdichte, kompakte Integration und Regelung im geschlossenen Regelkreis benötigt, kann ein Harmonic-Drehantrieb zu einer äußerst attraktiven Lösung werden.

Diese Anforderungen sind bei autonomen Überwasserfahrzeugen, unbemannten Booten, elektrischen Schiffsantrieben, maritimer Robotik und intelligenten maritimen Systemen zunehmend verbreitet.

Für einfachere manuelle oder wenig präzise Lenkanwendungen kann ein herkömmlicher Motor mit Getriebe ausreichend sein.

Bei fortschrittlichen elektrischen und autonomen Lenksystemen kann die Kombination aus Präzisionsgetriebe, geringem Spiel, hohem Übersetzungsverhältnis, Drehmomentdichte und integrierter Drehbewegung jedoch einen wesentlichen technischen Vorteil bieten.

Die Harmonic-Drehantriebslösungen von HONPINE sind für Anwendungen mit präziser Drehbewegung konzipiert, bei denen Drehmoment, Kompaktheit, Positionierung und Systemintegration zusammenwirken müssen. Für die Steuerung elektrischer Außenbordmotoren sollte die geeignete Konfiguration anhand der tatsächlichen Lenklast, Geschwindigkeit, Einschaltdauer, mechanischen Struktur, Rückmeldungsanforderungen und Umgebungsbedingungen bestimmt werden.

Der beste Aktuator ist nicht unbedingt der größte oder leistungsstärkste. Es ist der Aktuator, dessen Präzisionsgetriebe, Drehmoment, Geschwindigkeit, Rückmeldung und mechanische Integration den Anforderungen des vollständigen maritimen Lenksystems entsprechen.
