Kleiner DD-Motor für präzise Drehbewegungen und industrielle Automatisierung

Einleitung: Warum kleine DD-Motoren in der industriellen Automatisierung immer wichtiger werden

Da Anlagen der industriellen Automatisierung immer kleiner, schneller und präziser werden, steigen die Anforderungen an Drehbewegungssysteme kontinuierlich. In Anwendungen wie der 3C-Elektronikfertigung, Halbleiteranlagen, Laserbearbeitung, Präzisionsinspektion, Medizintechnik und Werkzeugmaschinen müssen Drehachsen eine präzise Positionierung und schnelle dynamische Reaktion bei begrenztem Einbauraum gewährleisten.

Herkömmliche Drehantriebssysteme kombinieren häufig einen Servomotor mit einem mechanischen Übertragungsmechanismus wie einem Getriebe, einer Kupplung und zusätzlichen Montagekomponenten. Diese Architektur kann ein hohes Ausgangsdrehmoment bereitstellen und eignet sich für viele industrielle Anwendungen, jedoch können die zusätzlichen Übertragungskomponenten die Systemgröße, die mechanische Komplexität und das reflektierte Trägheitsmoment erhöhen.

Ein kleiner DD-Motor, auch Direct Drive Motor genannt, bietet einen anderen Ansatz. Anstatt das Motordrehmoment über ein Untersetzungsgetriebe zu übertragen, treibt der Motor die Last direkt an. Diese Direktantriebsarchitektur kann die Anzahl mechanischer Übertragungskomponenten reduzieren und eignet sich besonders für Drehanwendungen, die eine schnelle Reaktion, präzise Bewegungssteuerung und ein kompaktes Maschinendesign erfordern.

Ein Direktantrieb ist jedoch nicht immer die beste Lösung. Wenn eine Anwendung sehr hohes Ausgangsdrehmoment, hohe Drehmomentdichte oder ein großes Übersetzungsverhältnis in einer kompakten Bauform erfordert, kann ein Harmonic-Servoaktor wichtige Vorteile bieten. Daher ist es bei der Auswahl einer Drehbewegungslösung entscheidend, die Unterschiede zwischen diesen beiden Technologien zu verstehen.

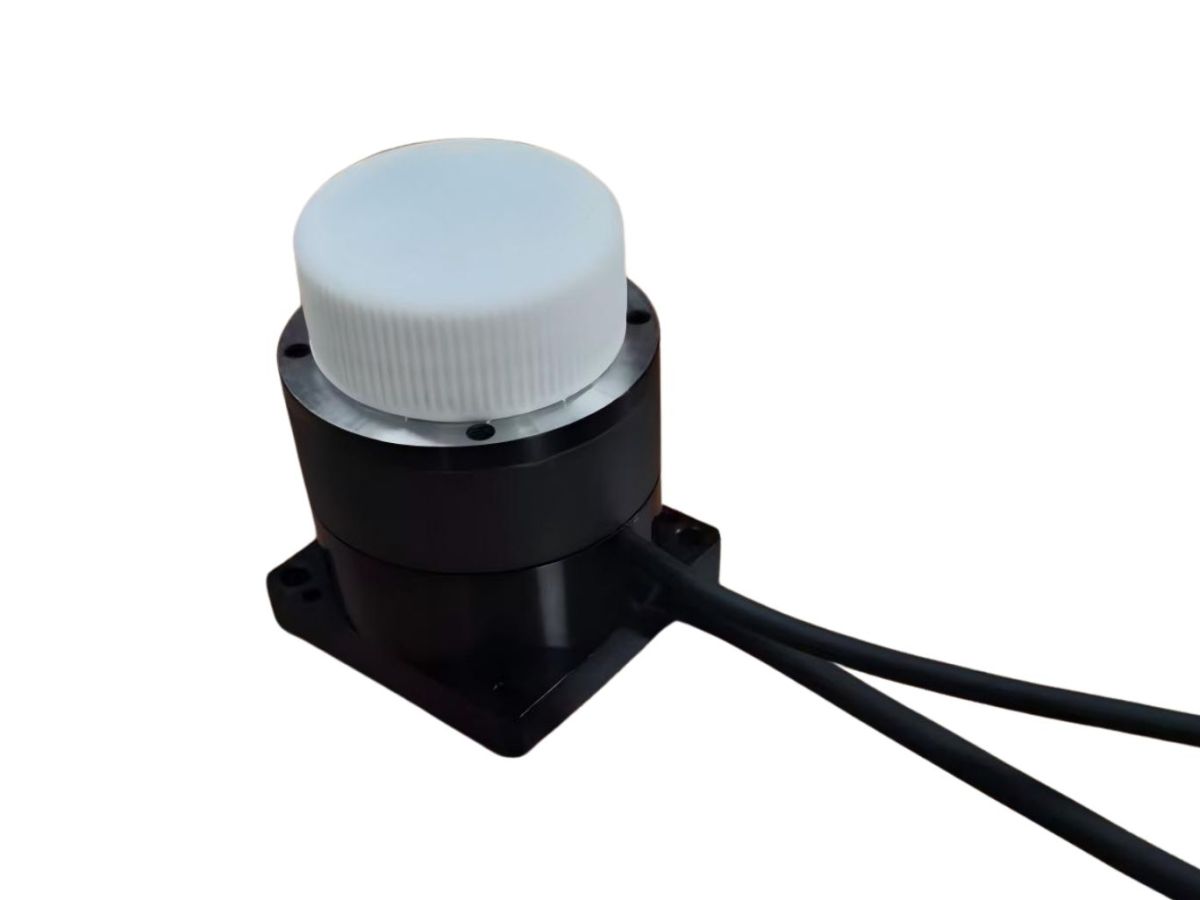

Was ist ein kleiner DD-Motor?

Ein kleiner DD-Motor ist ein kompakter Direktantriebsmotor, der dafür ausgelegt ist, eine Last zu drehen, ohne dass ein herkömmliches Untersetzungsgetriebe zwischen Motor und angetriebenem Mechanismus erforderlich ist.

Im Unterschied zu einem mit einem Getriebe kombinierten Servomotor kann der Ausgang eines DD-Motors direkt mit der Drehlast verbunden werden. Der Motor wird dadurch zu einem integralen Bestandteil des Drehbewegungssystems und reduziert die Anzahl mechanischer Übertragungsstufen zwischen der elektromagnetischen Drehmomentquelle und der endgültigen Last.

Diese Architektur ist besonders in kompakten Automatisierungsanlagen mit begrenztem Einbauraum nützlich. Der verfügbare Raum um eine Drehachse muss möglicherweise auch Lager, Encoder, Kabel, Vorrichtungen, optische Komponenten, Sensoren und andere Mechanismen aufnehmen. Die Reduzierung der Größe und Anzahl von Übertragungskomponenten kann daher mehr Freiheit bei der Maschinenkonstruktion bieten.

Je nach Systemarchitektur kann ein kleiner DD-Motor mit einem hochauflösenden Encoder, Präzisionslagern, einem Motortreiber und einer Bewegungssteuerung kombiniert werden, um eine kompakte und reaktionsschnelle Drehachse zu schaffen.

Warum einen kleinen Direktantriebsmotor wählen?

Kompakte Architektur für Anlagen mit begrenztem Bauraum

Einer der wichtigsten Vorteile eines kleinen DD-Motors ist seine direkte mechanische Architektur.

Ein herkömmliches Servosystem mit Getriebe benötigt zusätzlichen Platz für Untersetzungsgetriebe, Kupplung, Montagestruktur und zugehörige Komponenten. Ein Direktantriebsmotor macht eine traditionelle Untersetzungsstufe überflüssig und ermöglicht Ingenieuren die Konstruktion eines stärker integrierten Drehmechanismus.

Dies kann besonders wertvoll in Halbleiteranlagen, der 3C-Automatisierung, optischen Inspektionssystemen, Medizintechnik und anderen Maschinen sein, bei denen jeder Millimeter Einbauraum die gesamte mechanische Architektur beeinflussen kann.

Direkte Drehmomentübertragung

In einem Direktantriebssystem wird das Motordrehmoment direkt auf die Last übertragen und nicht über einen Getriebeuntersetzungsmechanismus.

Dadurch entfällt der Zahneingriff zwischen Motor und Abtriebswelle, und die Anzahl mechanischer Übertragungskomponenten wird reduziert. Dadurch kann das Bewegungssystem eine direktere Beziehung zwischen Motordrehmoment und Lastbewegung aufweisen.

Diese Architektur ist besonders attraktiv für Anwendungen mit häufigem Beschleunigen und Abbremsen, Hochgeschwindigkeitsscannen, Indexieren und schnellen Änderungen der Drehzahl.

Hohe dynamische Reaktion für Hochgeschwindigkeitsautomatisierung

Ohne ein herkömmliches Untersetzungsgetriebe kann ein DD-Motor einen direkten Drehmomentpfad zwischen Motor und Last bieten.

Dies kann bei Anwendungen vorteilhaft sein, die schnelles Beschleunigen, Abbremsen, Start-Stopp-Betrieb oder häufige Änderungen der Drehrichtung erfordern. Eine hohe dynamische Reaktion ist besonders wichtig bei Hochgeschwindigkeits-Inspektionsanlagen, Scanmechanismen, Elektronikfertigungsanlagen und Präzisionspositionierungssystemen.

Die tatsächliche dynamische Leistung hängt jedoch vom Motor, Antriebssystem, Lastträgheitsmoment, Regler, Encoder, Lagern, der mechanischen Steifigkeit und dem gesamten Systemdesign ab.

Hochpräzise Drehbewegung mit Direktantriebstechnologie

Beseitigung des Getriebespiels

Spiel ist ein wichtiger Aspekt bei präzisen Drehbewegungen.

Herkömmliche Getriebeübertragungssysteme können mechanisches Spiel einbringen, das durch das Spiel zwischen ineinandergreifenden Zahnrädern verursacht wird. Selbst bei Präzisionsgetrieben müssen Ingenieure Übertragungsgenauigkeit, Montagetoleranzen, elastische Verformung und langfristiges mechanisches Verhalten berücksichtigen.

Ein DD-Motor verwendet kein herkömmliches Untersetzungsgetriebe zwischen Motor und Last. Daher gibt es im Direktantriebsübertragungspfad kein Zahnflankenspiel.

Dies bedeutet nicht, dass jedes DD-Motorsystem automatisch eine höhere Positioniergenauigkeit bietet. Die endgültige Genauigkeit einer Drehachse hängt auch von Encoderauflösung, Lagergenauigkeit, mechanischer Steifigkeit, thermischer Verformung, Montagefehlern, Regelalgorithmen und Lastbedingungen ab.

Der Hauptvorteil besteht darin, dass die Direktantriebsarchitektur eine mögliche Quelle mechanischer Übertragungsfehler eliminiert.

Hochauflösende Positionsrückmeldung

Die Positionsrückmeldung ist ein weiterer entscheidender Bestandteil präziser Drehbewegungen.

Ein hochauflösender Encoder kann der Bewegungssteuerung detaillierte Winkelpositionsinformationen liefern, sodass das System die Position der Drehachse kontinuierlich überwachen und Korrekturen anhand der vorgegebenen Trajektorie vornehmen kann.

Je nach Anwendung können inkrementale oder absolute Encoder eingesetzt werden. Eine absolute Positionsrückmeldung kann auch bei Anwendungen wertvoll sein, bei denen die Maschine die Position der Drehachse nach einer Stromunterbrechung beibehalten oder sofort bestimmen muss.

Daher sollte die Auswahl des Encoders gemeinsam mit Motor, Treiber, Steuerung, mechanischer Struktur und erforderlicher Systemgenauigkeit betrachtet werden.

Rahmenloser Drehmomentmotor für flexible Maschinenintegration

Was ist ein rahmenloser Drehmomentmotor?

Ein rahmenloser Drehmomentmotor ist eine Motorkomponente, die typischerweise aus Stator und Rotor ohne das bei einem Standardservomotor vorhandene herkömmliche Motorgehäuse, die Welle und die vollständige mechanische Baugruppe besteht.

Dies ermöglicht Maschinenbauern, den Motor direkt in ihre eigenen mechanischen Strukturen zu integrieren.

Beispielsweise kann ein rahmenloser Drehmomentmotor mit einer kundenspezifischen Drehwelle, einer Präzisionslageranordnung, einem Encoder und der Maschinenstruktur integriert werden, um eine hochgradig kundenspezifische Drehachse zu schaffen.

Diese Architektur bietet größere Flexibilität bei der mechanischen Konstruktion und kann besonders nützlich sein, wenn Standardmotorabmessungen nicht den Anforderungen einer Spezialmaschine entsprechen.

Warum eignen sich rahmenlose Motoren für kompakte Drehachsen?

Ein rahmenloser Motor ermöglicht dem Maschinenkonstrukteur, die mechanische Beziehung zwischen Motor, Lager, Welle, Encoder und Last festzulegen.

Anstatt die Maschine an ein vollständiges Motorgehäuse anzupassen, können Ingenieure den Motor in die vorhandene mechanische Architektur integrieren.

Dies kann für kompakte Drehtische, Robotergelenke, optische Geräte, Halbleitermaschinen, Inspektionssysteme und andere Anwendungen wertvoll sein, bei denen Raum und mechanische Integration entscheidend sind.

Für Anwendungen mit kleinen DD-Motoren kann ein rahmenloser Drehmomentmotor daher eine wirksame Grundlage für die Entwicklung einer kundenspezifischen Direktantriebs-Drehachse bieten.

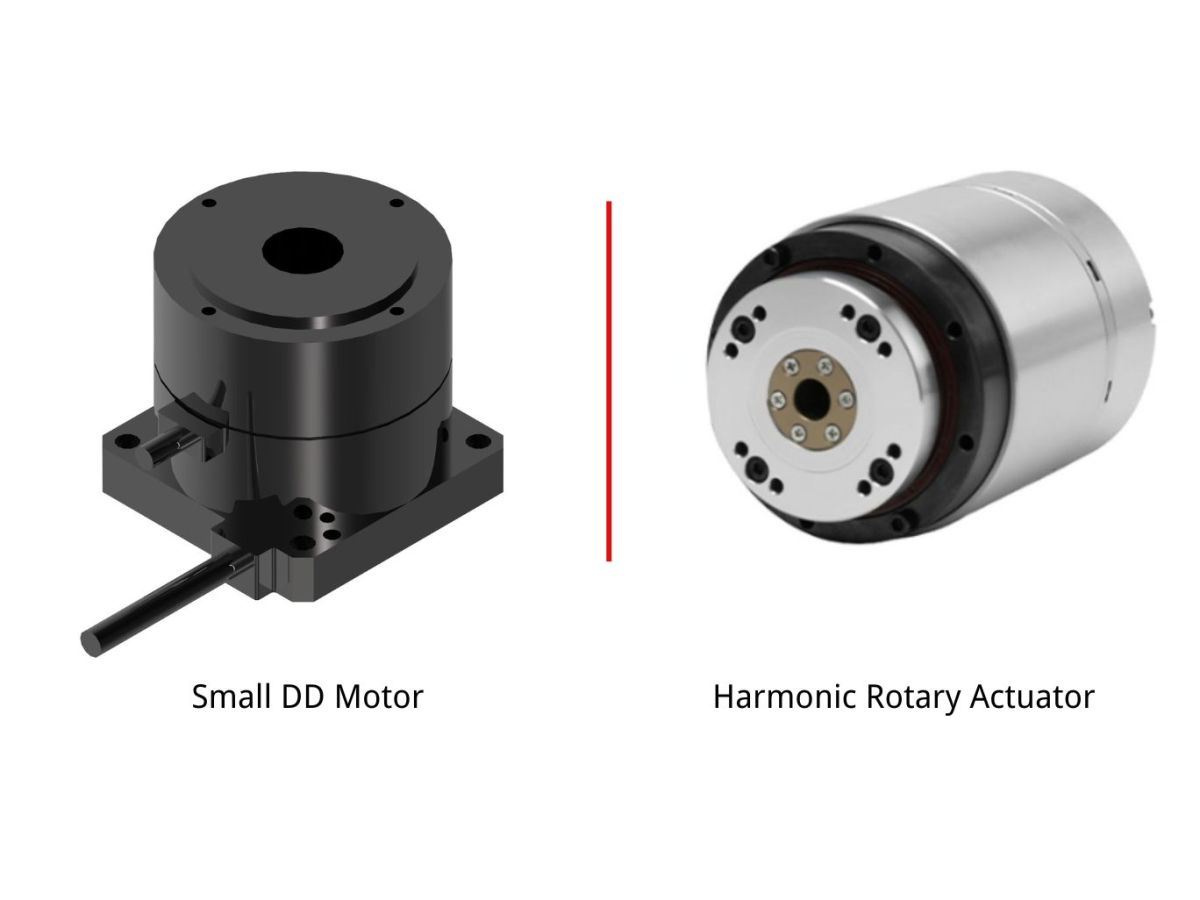

Kleiner DD-Motor im Vergleich zum Harmonic-Servoaktor

DD-Motoren und Harmonic-Servoaktoren können beide für präzise Drehbewegungen eingesetzt werden, verwenden jedoch grundlegend unterschiedliche Übertragungsarchitekturen.

Ein DD-Motor treibt die Last direkt an, während ein Harmonic-Servoaktor einen Servomotor mit einem harmonischen Untersetzungsmechanismus und einem Positionsrückmeldesystem kombiniert. Die Wahl zwischen beiden hängt weitgehend von der erforderlichen Geschwindigkeit, dem Ausgangsdrehmoment, der Drehmomentdichte, der mechanischen Architektur und dem verfügbaren Einbauraum ab.

DD-Motor: Direktantrieb und hohe dynamische Reaktion

Das Hauptmerkmal eines DD-Motors ist der direkte Lastantrieb.

Da sich zwischen Motor und Last kein herkömmliches Untersetzungsgetriebe befindet, kann das System einen direkten Drehmomentübertragungspfad erreichen und Zahnflankenspiel vermeiden.

Dies macht DD-Motoren besonders attraktiv für Hochgeschwindigkeits-Drehanwendungen, schnelles Indexieren, Scanmechanismen, Präzisionsinspektionsanlagen und Drehachsen, bei denen die dynamische Reaktion wichtiger ist als ein hohes Übersetzungsverhältnis.

Der Kompromiss besteht darin, dass der Motor das erforderliche Lastdrehmoment direkt erzeugen muss. Bei einer großen oder schweren Last kann die erforderliche Motorgröße daher deutlich zunehmen.

Harmonic-Servoaktor: Hohes Ausgangsdrehmoment und kompakte Integration

Ein Harmonic-Servoaktor verwendet einen Untersetzungsmechanismus zwischen Motor und Abtriebswelle. Das Übersetzungsverhältnis ermöglicht dem Aktor, die Motordrehzahl in höheres Ausgangsdrehmoment umzuwandeln und gleichzeitig eine kompakte mechanische Struktur beizubehalten.

Dadurch eignen sich Harmonic-Servoaktoren besonders für Anwendungen, die hohes Ausgangsdrehmoment, hohe Drehmomentdichte, kompakte Abmessungen und präzise Winkelpositionierung erfordern.

Harmonic-Servoaktoren finden breite Anwendung in Robotergelenken, Drehachsen, Präzisionspositionierungssystemen und anderen Mechanismen, bei denen die Ausgangslast erheblich mehr Drehmoment erfordert, als der Motor direkt effizient bereitstellen kann.

Da Motor, Harmonic-Getriebe, Encoder und weitere Komponenten in einer einzigen Aktoreinheit integriert werden können, lässt sich das Gesamtsystem im Vergleich zur separaten Auslegung jeder Übertragungskomponente auch einfacher in Anlagen integrieren.

Wie wählt man zwischen einem DD-Motor und einem Harmonic-Servoaktor?

Die Entscheidung sollte mit den tatsächlichen Bewegungsanforderungen beginnen, statt lediglich Motorspezifikationen zu vergleichen.

Wenn die Drehachse eine hohe Drehzahl, schnelles Beschleunigen und Abbremsen, direkte Drehmomentreaktion und einen einfachen Übertragungspfad erfordert, kann ein DD-Motor ein geeigneter Kandidat sein.

Wenn die Anwendung hohes Ausgangsdrehmoment, hohe Drehmomentdichte, erhebliche Drehmomentverstärkung oder eine kompakte Robotergelenkarchitektur erfordert, kann ein Harmonic-Servoaktor besser geeignet sein.

Der Vergleich kann anhand mehrerer technischer Parameter zusammengefasst werden: DD-Motoren betonen im Allgemeinen Direktantrieb, Hochgeschwindigkeitsbetrieb und dynamische Reaktion, während Harmonic-Servoaktoren Ausgangsdrehmoment, Drehmomentdichte, Untersetzungsfähigkeit und integrierte mechanische Architektur betonen.

Keine der beiden Technologien ist universell überlegen. Die geeignete Wahl hängt von Last, Geschwindigkeit, Trägheitsmoment, Bauraum, Genauigkeit, Einschaltdauer und mechanischen Anforderungen der Anwendung ab.

Auswahl von DD-Motor und Harmonic-Servoaktor nach Anwendung

Hochgeschwindigkeits-Präzisionsdrehachsen

Für Drehachsen, die hohe Drehzahlen, schnelle Beschleunigung und häufige Bewegungsänderungen erfordern, kann ein DD-Motor eine direkte und reaktionsschnelle Antriebsarchitektur bieten.

Zu den Anwendungen können Scansysteme, Inspektionsplattformen, Hochgeschwindigkeits-Indexiermechanismen und bestimmte Halbleiterfertigungssysteme gehören.

Kompakte Drehachsen mit hohem Drehmoment

Wenn die Drehachse hohes Ausgangsdrehmoment erzeugen und gleichzeitig eine kompakte Gesamtstruktur beibehalten muss, kann ein Harmonic-Servoaktor die bessere Lösung sein.

Der Untersetzungsmechanismus ermöglicht es dem Motor, mit einer höheren Drehzahl zu arbeiten und gleichzeitig an der Abtriebswelle ein höheres Drehmoment zu erzeugen. Diese Architektur ist besonders nützlich, wenn der Einbauraum begrenzt ist, die Drehmomentanforderung der Last jedoch relativ hoch ist.

Anwendungen in Robotergelenken

Robotergelenke erfordern häufig eine Kombination aus hohem Drehmoment, kompakten Abmessungen, Positionsrückmeldung, mechanischer Steifigkeit und kontrollierter Bewegung.

Für viele Anwendungen in Robotergelenken bietet ein Harmonic-Servoaktor eine praktische integrierte Architektur, da Motor, Untersetzungsgetriebe, Encoder und weitere Komponenten zusammen verpackt werden können.

DD-Motoren können auch in Robotergelenken eingesetzt werden, wenn Direktantrieb, Hochgeschwindigkeitsbewegung oder spezielle dynamische Eigenschaften wichtiger sind und das erforderliche Gelenkdrehmoment ohne mechanische Untersetzung erreicht werden kann.

Präzisionsinspektion und Halbleiteranlagen

Halbleiter- und Präzisionsinspektionsanlagen erfordern häufig kompakte Drehmechanismen mit kontrollierter Winkelpositionierung und stabiler Bewegungsleistung.

DD-Motoren eignen sich gut für Hochgeschwindigkeitsscannen und Positionierungsanwendungen, bei denen Direktantrieb und dynamische Reaktion wichtig sind.

Harmonic-Servoaktoren können in Betracht gezogen werden, wenn der Drehmechanismus ein höheres Ausgangsdrehmoment benötigt oder der Aktor innerhalb eines begrenzten Einbauraums eine hochintegrierte Antriebslösung bieten muss.

Anwendungen kleiner Direktantriebsmotoren in der industriellen Automatisierung

3C-Elektronikfertigung

3C-Fertigungsanlagen erfordern typischerweise kompakte mechanische Strukturen, hohe Produktionsgeschwindigkeit und wiederholbare Bewegungen.

Kleine DD-Motoren können zur Positionierung elektronischer Komponenten, zum Drehindexieren, für Inspektion, Montage und andere automatisierte Mechanismen eingesetzt werden, bei denen schnelle und präzise Drehbewegungen erforderlich sind.

Die Direktantriebsarchitektur kann helfen, Übertragungskomponenten zu reduzieren und die mechanische Struktur kompakter Anlagen zu vereinfachen.

Halbleiterfertigungsanlagen

Halbleiteranlagen verbinden häufig hohe Präzision mit strengen Anforderungen an Anlagengröße, Stabilität und Bewegungssteuerung.

Drehmechanismen finden sich bei Waferhandling, Inspektion, Positionierung, optischen Systemen und anderen Halbleiterprozessen.

Ein kleiner DD-Motor kann eine kompakte Direktantriebslösung für Anwendungen bieten, die schnelle Drehbewegungen und reaktionsschnelle Positionierung erfordern.

Laserbearbeitungssysteme

Laserschneiden, Laserschweißen, Laserbeschriften und andere Laserbearbeitungssysteme können Drehachsen zur Werkstückpositionierung, Winkelverstellung, zum Scannen oder für koordinierte Bewegungen verwenden.

Ein DD-Motor kann eingesetzt werden, wenn schnelle Winkelbewegungen und direkte Drehmomentregelung wichtig sind.

Der Motor kann auch mit einem Encoder und einer Bewegungssteuerung kombiniert werden, um ein Drehbewegungssystem mit geschlossenem Regelkreis zu schaffen.

Werkzeugmaschinen und Präzisionsrundtische

Präzisionsrundtische und Drehachsen von Werkzeugmaschinen erfordern stabile Bewegungen unter unterschiedlichen Drehzahl- und Lastbedingungen.

DD-Motoren können in Rundtischen, Indexiermechanismen, Inspektionsstufen und anderen Drehsystemen eingesetzt werden, bei denen schnelle Reaktion und Direktantrieb wichtig sind.

Für Anwendungen, die sehr hohes Ausgangsdrehmoment oder eine erhebliche Drehmomentverstärkung benötigen, kann ein Getriebeaktor eine geeignetere Architektur bieten.

Medizinische und optische Geräte

Medizinische und optische Geräte benötigen häufig kompakte und kontrollierte Drehmechanismen.

Beispiele sind optische Positionierung, Linsenjustierung, Probenrotation, Inspektionsplattformen und Präzisionsscanmechanismen.

Kleine DD-Motoren können direkte Drehbewegungen ermöglichen und gleichzeitig Anlagenherstellern die Optimierung von Motor, Lager, Encoder und mechanischer Struktur für die jeweilige Anwendung erlauben.

Wie wählt man den richtigen kleinen DD-Motor aus？

Anforderungen an Dauer- und Spitzendrehmoment berechnen

Der erste Schritt bei der Auswahl eines DD-Motors besteht darin, das tatsächlich von der Last benötigte Drehmoment zu bestimmen.

Das Dauerdrehmoment bestimmt, ob der Motor über einen längeren Zeitraum unter der erforderlichen Last arbeiten kann, während das Spitzendrehmoment mit Beschleunigung, Abbremsen, Anfahren, Anhalten und transienten Lastbedingungen zusammenhängt.

Ein Motor sollte nicht allein nach seinem Spitzendrehmoment ausgewählt werden. Auch der Dauerbetriebspunkt und thermische Grenzen müssen berücksichtigt werden.

Lastträgheitsmoment bewerten

Das Lastträgheitsmoment ist einer der wichtigsten Parameter bei der Auswahl eines Direktantriebsmotors.

Eine Last mit hohem Trägheitsmoment erfordert beim Beschleunigen und Abbremsen ein höheres Drehmoment. Dies ist besonders wichtig für Rundtische, Vorrichtungen, Lasten mit großem Durchmesser und Mechanismen, die häufig Drehzahl oder Richtung ändern.

Die erforderliche Beschleunigung, Abbremsung, das Bewegungsprofil und die Zykluszeit sollten daher zusammen mit dem Lastträgheitsmoment betrachtet werden.

Drehmoment-Drehzahl-Kurve prüfen

Motordrehmoment und Drehzahl stehen in enger Beziehung.

Statt einen Motor nur anhand seines Nenndrehmoments auszuwählen, sollten Ingenieure die Drehmoment-Drehzahl-Kurve bei der tatsächlichen Betriebsdrehzahl bewerten.

Bei Hochgeschwindigkeitsanwendungen sollten auch Faktoren wie Versorgungsspannung, Gegen-EMK, Wicklungsauslegung, Treiberfähigkeit und thermische Grenzen berücksichtigt werden.

Anforderungen an Encoder und Positionsrückmeldung berücksichtigen

Die Auswahl des Encoders sollte sich an der erforderlichen Bewegungssteuerungsleistung orientieren.

Ein hochauflösender Encoder liefert detailliertere Positionsrückmeldungen, jedoch sollte die Encoderauflösung nicht mit der endgültigen Positioniergenauigkeit der Maschine verwechselt werden.

Mechanische Steifigkeit, Lagergenauigkeit, thermische Verformung, Montagetoleranz, Regelalgorithmen, Vibrationen und Lastbedingungen können alle die endgültige Systemgenauigkeit beeinflussen.

Wärmemanagement berücksichtigen

Das Wärmemanagement wird besonders wichtig, wenn ein kompakter DD-Motor ein hohes Dauerdrehmoment erzeugen muss.

Die Montagestruktur des Motors, der Wärmeabfuhrpfad, die Umgebungstemperatur, die Einschaltdauer und der zulässige Temperaturanstieg sollten sämtlich bewertet werden.

Bei kompakten Anlagen müssen Ingenieure möglicherweise Motorgröße, Drehmomentausgang, Betriebsdrehzahl und Wärmeabfuhrkapazität ausbalancieren.

Häufige Fehler bei der Auswahl eines kompakten DD-Motors

Motorwahl nur nach physischer Größe

Ein kleinerer Motor ist nicht zwangsläufig der richtige Motor für eine Anwendung.

Die Auswahl eines Motors nur nach Außendurchmesser oder Länge und unter Vernachlässigung von Drehmoment, Drehzahl, Lastträgheitsmoment und Einschaltdauer kann zu unzureichender Systemleistung führen.

Der Auswahlprozess sollte mit dem tatsächlichen Bewegungsprofil und den Lastanforderungen beginnen.

Nur das Spitzendrehmoment betrachten

Das Spitzendrehmoment steht normalerweise für die kurzzeitige Fähigkeit und nicht für die Dauerbetriebsleistung.

Wenn die Maschine kontinuierlich betrieben werden muss, können das Nenndauerdrehmoment und die thermische Leistung wichtiger sein als das Spitzendrehmoment.

Daher sollten sowohl Dauerbetriebs- als auch dynamische Betriebsbedingungen analysiert werden.

Lastträgheitsmoment ignorieren

Wenn das Lastträgheitsmoment nicht ordnungsgemäß bewertet wird, kann ein Motor zwar scheinbar ausreichend Drehmoment haben, jedoch die erforderliche Beschleunigung oder Abbremsung trotzdem nicht erreichen.

Dies ist besonders wichtig bei großen Rundtischen, Vorrichtungen und Lasten mit hohem Trägheitsmoment.

Annahme, dass Encoderauflösung gleich Maschinengenauigkeit ist

Die Encoderauflösung ist nur ein Teil eines Bewegungssteuerungssystems.

Ein hochauflösender Encoder kann detaillierte Positionsrückmeldungen liefern, doch mechanische Verformung, Vibrationen, Lagergenauigkeit, Montagefehler und thermische Einflüsse können die tatsächliche Maschinengenauigkeit weiterhin begrenzen.

Daher sollte bei der Bestimmung der Positionierleistung das gesamte Bewegungssystem bewertet werden.

Motorauswahl ohne Berücksichtigung des vollständigen Bewegungssystems

Ein DD-Motor arbeitet nicht unabhängig.

Motor, Treiber, Encoder, Steuerung, Lager, mechanische Struktur und Last müssen als ein Bewegungssystem zusammenwirken.

Aus diesem Grund sollte die Motorauswahl elektrische Kompatibilität, Rückmeldungsanforderungen, Steuerprotokoll, mechanische Installation, Lastmerkmale und thermische Bedingungen berücksichtigen.

Zukünftige Trends in der Technologie kleiner Direktantriebsmotoren

Da sich Anlagen der industriellen Automatisierung weiter zu kleineren Maschinenarchitekturen, höheren Produktionsgeschwindigkeiten und stärker integrierten Bewegungssystemen entwickeln, wird kompakte Direktantriebstechnologie voraussichtlich zunehmend wichtiger.

Zukünftige kleine DD-Motoren könnten sich auf höhere Drehmomentdichte, verbesserte thermische Leistung, höherauflösende Rückmeldung, flexiblere mechanische Integration und stärkere Systemintegration konzentrieren.

Rahmenlose Drehmomentmotoren könnten ebenfalls zunehmend mit Absolutencodern, integrierten Motortreibern und fortschrittlichen Bewegungssteuerungen kombiniert werden, um kompakte Drehantriebssysteme zu schaffen.

Gleichzeitig wird die Direktantriebstechnologie weiterhin neben Getriebeaktortechnologien wie Harmonic-Servoaktoren bestehen. Statt untersetzungsbasierte Aktoren in jeder Anwendung zu ersetzen, werden DD-Motoren und Harmonic-Aktoren weiterhin unterschiedliche Bewegungsanforderungen erfüllen.

Für Maschinenbauer besteht die zentrale Überlegung daher nicht einfach darin, den kleinsten Motor auszuwählen, sondern Motor, Rückmeldesystem, Steuerung, Lager und mechanische Struktur als vollständiges Drehbewegungssystem auszulegen.

FAQ zu kleinen DD-Motoren

Was ist ein kleiner DD-Motor?

Ein kleiner DD-Motor ist ein kompakter Direktantriebsmotor, der direkt mit der Drehlast verbunden wird, ohne ein herkömmliches Untersetzungsgetriebe zu verwenden.

Er eignet sich besonders für Anwendungen, die kompakte mechanische Strukturen, Hochgeschwindigkeitsrotation, schnelle dynamische Reaktion und präzise Drehbewegungssteuerung erfordern.

Was ist der Unterschied zwischen einem DD-Motor und einem Servomotor?

Ein DD-Motor treibt die Last direkt an, während ein herkömmlicher Servomotor mit einem Getriebe oder einem anderen Übertragungsmechanismus kombiniert werden kann, um das erforderliche Ausgangsdrehmoment und die erforderliche Drehzahl zu erreichen.

DD-Motoren sind im Allgemeinen attraktiver für Hochgeschwindigkeits-Direktantriebsanwendungen, während Servosysteme mit Untersetzungsmechanismen besser geeignet sein können, wenn hohes Ausgangsdrehmoment oder Drehmomentverstärkung erforderlich sind.

Ist ein DD-Motor genauer als ein Getriebemotor?

Nicht unbedingt.

Ein DD-Motor beseitigt Zahnflankenspiel aus dem Übertragungspfad, was für Präzisionsbewegungen vorteilhaft sein kann. Die endgültige Maschinengenauigkeit hängt jedoch auch von Encoder, Lagersystem, mechanischer Steifigkeit, Montagegenauigkeit, Regelalgorithmus, thermischen Einflüssen und Lastbedingungen ab.

Daher sollte das vollständige Bewegungssystem bewertet werden, anstatt allein Motortypen zu vergleichen.

Was ist der Unterschied zwischen einem DD-Motor und einem Harmonic-Servoaktor?

Ein DD-Motor treibt die Last direkt an, während ein Harmonic-Servoaktor einen harmonischen Untersetzungsmechanismus zwischen Motor und Ausgang verwendet.

DD-Motoren eignen sich im Allgemeinen besser für Anwendungen, bei denen hohe Geschwindigkeit, direkte Drehmomentübertragung und dynamische Reaktion im Vordergrund stehen.

Harmonic-Servoaktoren eignen sich im Allgemeinen besser für Anwendungen, die hohes Ausgangsdrehmoment, hohe Drehmomentdichte, kompakte Untersetzung und integrierte Drehbetätigung erfordern.

Eignen sich kleine DD-Motoren für die 3C-Fertigung?

Ja.

Kleine DD-Motoren können in der Positionierung elektronischer Komponenten, Inspektion, Drehindexierung, Montageanlagen und anderen 3C-Automatisierungsanwendungen eingesetzt werden, bei denen kompakte Abmessungen und reaktionsschnelle Drehbewegungen wichtig sind.

Können kleine DD-Motoren in Halbleiteranlagen eingesetzt werden?

Ja.

Kleine DD-Motoren können bei Halbleiterinspektion, Positionierung, Waferhandling, optischen Systemen, Scanmechanismen und anderen Drehbewegungsanwendungen eingesetzt werden.

Der spezifische Motor sollte entsprechend Drehmoment, Drehzahl, Lastträgheitsmoment, Encoderanforderungen, Umgebungsbedingungen und der vollständigen Maschinenarchitektur ausgewählt werden.

Was ist ein rahmenloser Drehmomentmotor?

Ein rahmenloser Drehmomentmotor ist eine Motorkomponente, die typischerweise Stator und Rotor ohne ein herkömmliches Motorgehäuse und eine vollständige Wellenbaugruppe umfasst.

Er ermöglicht Maschinenbauern, den Motor direkt in ihre eigenen mechanischen Strukturen zu integrieren, und eignet sich dadurch für kundenspezifische Drehachsen, Robotergelenke, Präzisionsstufen und kompakte Automatisierungsanlagen.

Wann sollte ich einen kleinen DD-Motor statt eines Harmonic-Servoaktors wählen?

Wählen Sie einen kleinen DD-Motor, wenn bei der Anwendung hohe Drehzahl, schnelles Beschleunigen und Abbremsen, Direktantrieb und hohe dynamische Reaktion Priorität haben.

Wählen Sie einen Harmonic-Servoaktor, wenn die Anwendung höheres Ausgangsdrehmoment, hohe Drehmomentdichte, Untersetzungsfähigkeit und eine kompakte integrierte Aktorstruktur erfordert.

Die endgültige Entscheidung sollte auf den tatsächlichen Anforderungen an Drehmoment, Drehzahl, Trägheitsmoment, Genauigkeit, Einschaltdauer und Installation basieren.

Wie wähle ich den richtigen kleinen Direktantriebsmotor?

Beginnen Sie mit der Berechnung des erforderlichen Dauerdrehmoments, Spitzendrehmoments, der Betriebsdrehzahl, des Lastträgheitsmoments, der Beschleunigung, Abbremsung und Einschaltdauer.

Bewerten Sie anschließend die Drehmoment-Drehzahl-Kurve, Encoderanforderungen, thermischen Bedingungen, mechanische Installation, Treiberkompatibilität und die gesamte Bewegungssteuerungsarchitektur.

Bei anspruchsvollen Anwendungen sollte der Motor gemeinsam mit dem vollständigen mechanischen und steuerungstechnischen System bewertet werden, anstatt ihn allein anhand der Motorspezifikationen auszuwählen.

Fazit

Kleine DD-Motoren bieten einen kompakten und direkten Ansatz für präzise Drehbewegungen in der industriellen Automatisierung.

Durch den Verzicht auf das herkömmliche Untersetzungsgetriebe kann ein DD-Motor einen direkten Drehmomentübertragungspfad bieten, Zahnflankenspiel vermeiden und reaktionsschnelle Drehbewegungen liefern. Diese Eigenschaften machen kleine Direktantriebsmotoren attraktiv für Hochgeschwindigkeitsinspektion, 3C-Fertigung, Halbleiteranlagen, Laserbearbeitung, Präzisionsrundtische, optische Systeme und andere Automatisierungsanwendungen mit begrenztem Bauraum.

Direktantrieb ist jedoch nicht für jede Drehachse die ideale Lösung. Wenn eine Anwendung hohes Ausgangsdrehmoment, hohe Drehmomentdichte, erhebliche Drehmomentverstärkung oder ein hochintegriertes Robotergelenk erfordert, kann ein Harmonic-Servoaktor erhebliche Vorteile bieten.

Die richtige Wahl sollte daher auf den vollständigen Bewegungsanforderungen beruhen und nicht einfach auf dem Vergleich von Motorgröße oder Nenndrehmoment.

Für Maschinenbauer besteht der Schlüssel darin, die Antriebsarchitektur auf die Anwendung abzustimmen: DD-Motoren für Direktantrieb, hohe Geschwindigkeit und dynamische Reaktion; Harmonic-Servoaktoren für kompakte Drehbewegungen mit hohem Drehmoment und hoher Drehmomentdichte.

Durch die gemeinsame Bewertung von Drehmoment, Drehzahl, Trägheitsmoment, Encoderrückmeldung, mechanischer Steifigkeit, thermischer Leistung und Einbauraum können Ingenieure eine Drehantriebsarchitektur auswählen, die das richtige Gleichgewicht aus Präzision, Reaktionsfähigkeit, Kompaktheit und Systemintegration bietet.
