Harmonic-Drive-Aktuatoren erklärt: 10 Vor- und Nachteile, die jeder Roboter- und Automatisierungsingenieur kennen sollte

Bei der Auswahl einer Motion-Control-Lösung ist es unerlässlich, die Stärken und Grenzen einesharmonischen Rotationsantriebszu verstehen. Diese Antriebe sind weithin für ihre außergewöhnliche Präzision und ihr kompaktes Design bekannt, weisen jedoch auch inhärente Einschränkungen auf, die sie für bestimmte Schwerlastanwendungen ungeeignet machen.

Dieser Leitfaden bietet einen umfassenden Überblick über die Vor- und Nachteile von Harmonic-Antrieben und hilft Ingenieuren dabei, die richtige Übertragungslösung basierend auf ihren spezifischen Anwendungsanforderungen auszuwählen.

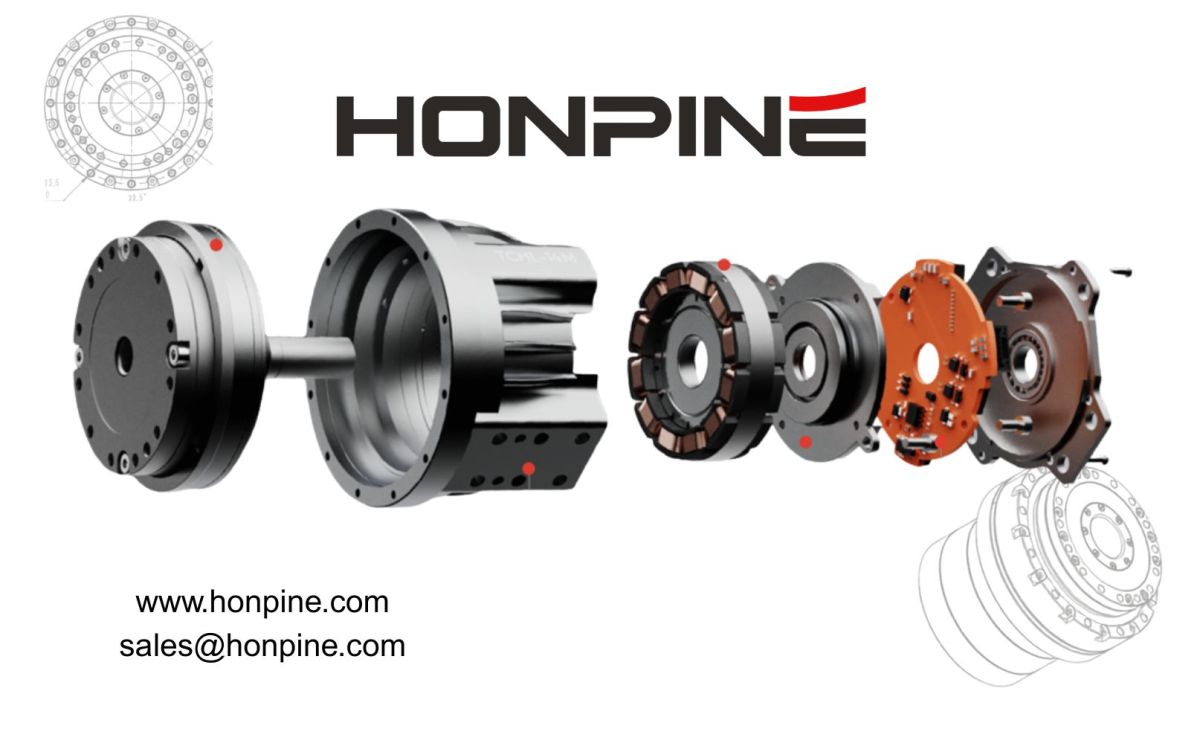

Kernvorteile von harmonischen Rotationsantrieben

1. Außergewöhnliche Präzision und nahezu null Spiel

Der größte Vorteil eines Harmonic-Drive-Antriebs liegt in seinem einzigartigen Prinzip des flexiblen Zahneingriffs. Durch die gezielte elastische Verformung des Flexsplines erreicht er eine extrem hohe Übertragungsgenauigkeit bei nahezu null Spiel.

Dies macht harmonische Rotationsantriebe ideal für Anwendungen, die eine ultrapräsise Positionierung erfordern, darunter:

• Kollaborative Roboter (Cobots)

• Halbleiterfertigungsanlagen

• Servosysteme in der Luft- und Raumfahrt

• Medizinische Automatisierung

• Optische Inspektionssysteme

Mit geeigneter Spielkompensation kann die Wiederholgenauigkeit der Positionierung selbst unter Last den Bogensekundenbereich erreichen, wodurch Harmonic-Drive-Servomotorsysteme zur bevorzugten Wahl für präzise Bewegungssteuerung werden.

2. Hohe Untersetzungsverhältnisse bei extrem kompakter Bauform

Im Gegensatz zu herkömmlichen Getrieben kann ein einstufiger Harmonic-Antrieb Untersetzungsverhältnisse zwischen 50:1 und 300:1 erreichen und übertrifft damit die meisten Planetengetriebe deutlich.

Zu den wichtigsten Vorteilen gehören:

• Weniger mechanische Komponenten

• Kompakter mechanischer Aufbau

• Leichte Konstruktion

• Geringerer Einbauraum

Im Vergleich zu herkömmlichen mehrstufigen Untersetzungsgetrieben mit gleichem Übersetzungsverhältnis kann einharmonischer Rotationsantriebdie Gesamtgröße um mehr als ein Drittel reduzieren und gleichzeitig das Systemgewicht deutlich senken.

Das macht ihn besonders geeignet für Roboterachsen, mobile Roboter, AGVs und Automatisierungsanlagen mit begrenztem Bauraum.

3. Ruhiger Lauf und geringe Geräuschentwicklung

Ein Harmonic-Drive-Antrieb greift während des Betriebs gleichzeitig mit mehr als 30% seiner Zähne ein und verteilt die Last auf mehrere Zähne.

Vorteile sind unter anderem:

• Sanfte Drehmomentübertragung

• Geringe Vibrationen

• Minimale Getriebegeräusche

• Hervorragende Bewegungsstabilität

Diese Eigenschaften sind besonders wertvoll in der kollaborativen Robotik und Laborautomation, wo ein leiser Betrieb das Arbeitsumfeld verbessert.

4. Bewegungsübertragung in versiegelte Umgebungen

Ein einzigartiges Merkmal der Harmonic-Getriebetechnologie ist ihre Fähigkeit, Bewegung in vollständig abgedichtete Umgebungen zu übertragen, ohne die Integrität des Gehäuses zu beeinträchtigen.

Das macht harmonische Rotationsantriebe besonders wertvoll für:

• Vakuumkammern

• Halbleiterverarbeitungsanlagen

• Abgedichtete Systeme in der Luft- und Raumfahrt

• Chemische Verarbeitungsanlagen

• Umgebungen mit gefährlichen Gasen

• Nur wenige starre Übertragungssysteme können dieselbe Funktion bieten.

5. Hervorragendes koaxiales Design und kompakte Integration

Ein- und Abtriebswelle eines Harmonic-Antriebs sind naturgemäß koaxial, was den Maschinenentwurf vereinfacht und die strukturelle Symmetrie verbessert.

Viele Harmonic-Drive-Servomotorsysteme verfügen zudem über Hohlwellen, durch die Kabel, Pneumatikschläuche, Glasfasern oder Laserstrahlen durch die Mitte geführt werden können.

Vorteile sind unter anderem:

• Sauberere Kabelführung

• Geringerer Kabelverschleiß

• Einfachere Integration in Roboterachsen

• Höhere Gesamtsystemzuverlässigkeit

6. Lange Präzisionsbeständigkeit

Obwohl die Ermüdung des Flexsplines der primäre Verschleißmechanismus ist, können hochwertige Harmonic-Drive-Antriebe bei sachgemäßer Schmierung und geeigneten Lastbedingungen über lange Betriebszeiten hinweg eine herausragende Positioniergenauigkeit beibehalten.

Einige High-End-Produkte behalten nach mehr als 20.000 Betriebsstunden eine absolute Positioniergenauigkeit innerhalb von 10 Bogensekunden und erfüllen damit die Langzeit-Zuverlässigkeitsanforderungen der Industrieautomation.

7. Wartungsfreies Design mit hoher Schutzart

Moderne integrierte harmonische Rotationsantriebe sind häufig ausgelegt mit:

• Schutzart IP67

• Werkseitig abgedichteter Schmierung

• Wartungsfreiem Betrieb

Ohne regelmäßigen Fettwechsel oder mechanische Nachjustierung senken sie die Wartungskosten über den gesamten Produktlebenszyklus deutlich.

Grenzen harmonischer Rotationsantriebe

1. Begrenzte Stoßfestigkeit und Überlastfähigkeit

Die größte Schwäche eines Harmonic-Antriebs ist seine vergleichsweise geringe Widerstandsfähigkeit gegen Stoßbelastungen.

Da die Drehmomentübertragung auf der kontinuierlichen elastischen Verformung des dünnwandigen Flexsplines beruht, können plötzliche Stöße und starke Vibrationen die Ermüdungsschäden beschleunigen.

Anwendungen wie:

• Beine humanoider Roboter

• Schwere Materialhandhabung

• Schmiedeanlagen

• Stoßmaschinen

können die Ermüdungsgrenzen des Flexsplines überschreiten.

2. Geringere Torsionssteifigkeit

Die elastische Verformung, die das nahezu spielfreie Verhalten ermöglicht, reduziert zugleich die Torsionssteifigkeit.

Im Vergleich zu:

• Planetengetrieben

• RV-Untersetzungsgetrieben

weist ein Harmonic-Drive-Antrieb eine deutlich höhere Torsionsnachgiebigkeit auf.

Dieses elastische Verhalten kann Folgendes verringern:

• Servobandbreite

• Dynamisches Ansprechverhalten

• Stabilität der Hochgeschwindigkeitspositionierung

insbesondere in Anwendungen, die eine extrem steife mechanische Übertragung erfordern.

3. Geringerer Wirkungsgrad und Wärmeentwicklung

Im Gegensatz zu Planetengetrieben verbraucht ein harmonischer Rotationsantrieb kontinuierlich Energie, um den Flexspline zu verformen.

Dadurch gilt:

• Der Übertragungswirkungsgrad ist im Allgemeinen geringer.

• Innere Reibung erzeugt mehr Wärme.

• Dauerbetrieb bei hoher Geschwindigkeit erfordert ein sorgfältiges Wärmemanagement.

Unzureichende Kühlung oder unsachgemäße Schmierung können sowohl die Tragfähigkeit als auch die Lebensdauer verringern.

4. Hohe Fertigungskomplexität und Kosten

Die Herstellung hochwertiger Harmonic-Drive-Antriebe erfordert eine äußerst fortschrittliche Fertigungstechnologie.

Kritische Komponenten wie:

• Flexsplines

• Flexible Lager

• Zahnprofile

müssen Millionen von Lastwechseln standhalten.

Dies erfordert:

• Ultrareine Legierungsmaterialien

• Präzisionswärmebehandlung

• Bearbeitung im Mikrometerbereich

• Hochleistungs-Schmierstoffe

Diese Fertigungsanforderungen tragen zu den relativ hohen Kosten von Harmonic-Drive-Servomotorsystemen bei.

5. Extrem hohe Fertigungshürden

Die Herstellung eines zuverlässigen Harmonic-Antriebs umfasst mehrere hochspezialisierte Prozesse:

• Präzisionswärmebehandlung

• Bearbeitung im Mikrometerbereich

• Manuelle Präzisionsmontage

• Füllung mit Premium-Fett

• Hochpräzise Prüfung und Tests

Viele Kernproduktionstechnologien, proprietäre Schmierstoffe und Spezialausrüstungen konzentrieren sich weiterhin bei einer begrenzten Zahl globaler Hersteller.

Daher bleiben Konsistenz und langfristige Zuverlässigkeit für neuere Hersteller, die in den Markt eintreten, eine Herausforderung.

6. Deutliche Torsionsverformung

Die elastische Natur des Flexsplines führt unter Last zu einer messbaren Torsionsverformung.

Studien zeigen, dass die Torsionsabweichung je nach Betriebsbedingungen 20 bis 30 Bogenminuten oder sogar mehr erreichen kann.

Für Anwendungen, die maximale Steifigkeit erfordern, wie z. B.:

• Hochgeschwindigkeitsbearbeitung

• Schwerlastpositionierung

• Präzisionswerkzeugmaschinen

kann diese Nachgiebigkeit die Positionierstabilität und die Servoleistung verringern.

7. Geringerer Übertragungswirkungsgrad im Vergleich zu Planeten- und RV-Untersetzungsgetrieben

Der typische Wirkungsgrad eines harmonischen Rotationsantriebs bleibt im Allgemeinen unter dem von Planetengetrieben.

Ungefähre Wirkungsgrade sind:

• Harmonic Drive: 70–85% (je nach Übersetzung und Last)

• Planetengetriebe: 95% oder höher

• RV-Untersetzungsgetriebe: in der Regel höher als Harmonic Drives

Der größte Teil des Energieverlusts entsteht durch wiederholte elastische Verformung des Flexsplines und innere Reibung.

Eine ungünstige thermische Auslegung kann den Wirkungsgrad im Dauerbetrieb weiter verringern.

8. Hohes Anlaufdrehmoment

Ein Harmonic-Drive-Antrieb benötigt beim Start zusätzliches Drehmoment, da der Flexspline zunächst elastisch verformt werden muss, bevor Last übertragen werden kann.

Dieses Merkmal ist bei geringeren Untersetzungsverhältnissen stärker ausgeprägt.

Anwendungen mit:

• Häufigen Start-Stopp-Zyklen

• Niedrigdrehzahl-Hochdrehmoment-Betrieb

können größere Servomotoren und höhere Anlaufströme erfordern.

9. Keine Selbsthemmung

Wie die meisten Getriebe bietet ein Harmonic-Antrieb keine Selbsthemmung.

Vertikalachsen oder durch die Schwerkraft belastete Roboterachsen benötigen zusätzliche Haltebremsen, um ungewollte Bewegungen nach einem Stromausfall zu verhindern.

Dies erhöht die Gesamtsystemkomplexität und die Kosten.

10. Begrenzte Rücktreibbarkeit

Aufgrund der Reibung und elastischen Verformung innerhalb des Flexsplines ist der Wirkungsgrad im Rückwärtsbetrieb vergleichsweise gering.

Im Vergleich zu Planetengetrieben zeigen Harmonic-Drive-Antriebe einen stärkeren nichtlinearen Widerstand, wenn äußere Kräfte versuchen, die Abtriebswelle rückwärts anzutreiben.

Daher eignen sie sich im Allgemeinen weniger für Anwendungen zur Rückgewinnung regenerativer Energie.

Fazit

Die Stärken eines harmonischen Rotationsantriebs konzentrieren sich auf vier Schlüsselbereiche:

• Ultrahohe Präzision

• Leichte Konstruktion

• Kompakte Installation

• Hervorragende Abdichtungsfähigkeit

Seine Grenzen sind ebenso klar:

• Geringere Torsionssteifigkeit

• Reduzierte Stoßfestigkeit

• Begrenzte Ermüdungslebensdauer

• Höhere Fertigungskomplexität

• Geringerer Übertragungswirkungsgrad

Aus diesem Grund ist ein Harmonic-Drive-Antrieb keine universelle Übertragungslösung. Stattdessen ist er speziell für Anwendungen optimiert, die außergewöhnliche Positioniergenauigkeit, kompakte Abmessungen und leichte bis mittlere Lasten erfordern, wie kollaborative Roboter, Halbleiteranlagen, Medizingeräte, Mechanismen in der Luft- und Raumfahrt sowie Präzisionsautomation.

Bei der Auswahl eines Harmonic-Drive-Servomotors oder eines harmonischen Rotationsantriebs sollten Ingenieure Stoßbelastungen, Betriebsmoment, Positioniergenauigkeit, Umgebungsbedingungen, Anforderungen an die Lebensdauer und das thermische Verhalten sorgfältig bewerten. Eine ausgewogene Beurteilung dieser Faktoren stellt die am besten geeignete Lösung für langfristige Zuverlässigkeit und optimale Systemleistung sicher.
