Wie man einen Harmonic-Gelenkantrieb auswählt: Ein vollständiger Leitfaden zu Technologie, Auswahl und zukünftigen Trends von Robotergelenkantrieben

Da humanoide Roboter, kollaborative Roboter, Exoskelette und intelligente Automatisierungssysteme sich weiterentwickeln, ist der Roboter-Gelenkantrieb zu einem der wichtigsten Komponenten in der modernen Robotik geworden. Er bestimmt nicht nur, wie sich ein Roboter bewegt, sondern auch seine Präzision, Tragfähigkeit, Zuverlässigkeit und Gesamtleistung.

Viele Robotikunternehmen konzentrieren sich zunächst auf KI-Algorithmen, Wahrnehmungssysteme und Bewegungsplanung. Während der Prototypenentwicklung stellen Ingenieure jedoch schnell fest, dass die Leistung des Roboter-Gelenkantriebs einen weitaus größeren Einfluss auf das Endprodukt hat als fast jede andere mechanische Komponente.

Wie wählen Sie also den richtigen harmonischen Gelenkantrieb? Worin bestehen die Unterschiede zwischen harmonischen und Planetenantrieben? Warum werden integrierte Gelenkantriebe zur bevorzugten Lösung für humanoide Roboter?

Dieser Leitfaden beantwortet diese Fragen und erläutert die wichtigsten Technologien hinter den heutigen fortschrittlichen Roboter-Gelenkantrieben.

Was ist ein Roboter-Gelenkantrieb?

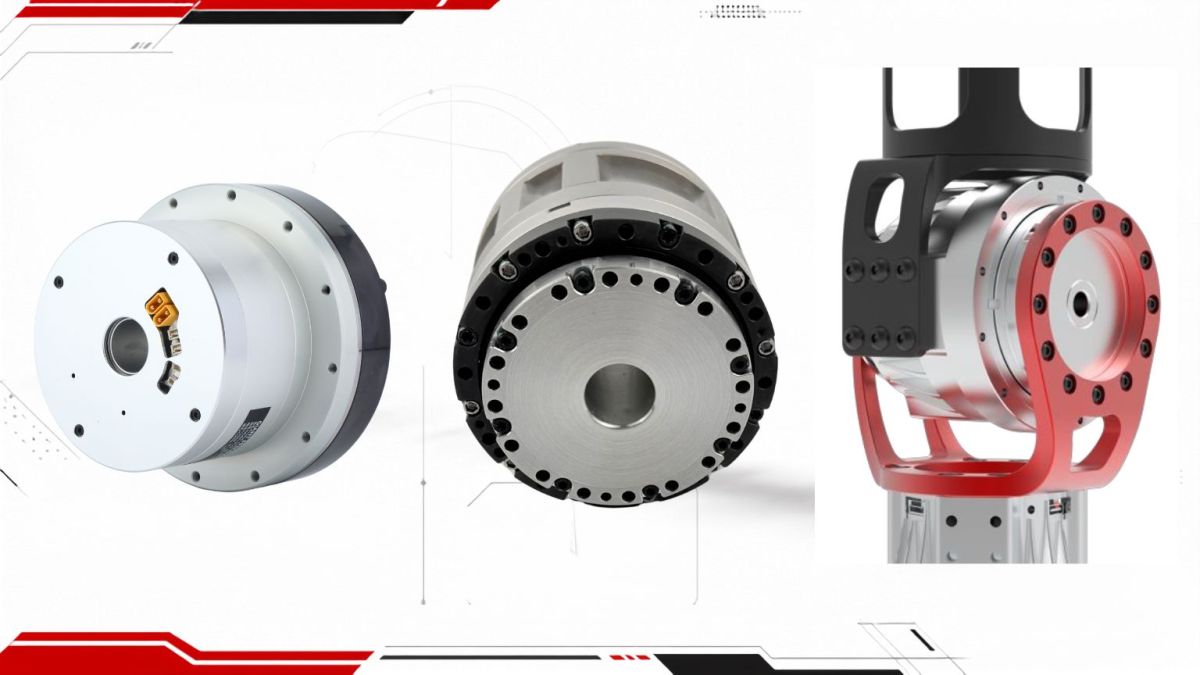

Ein Roboter-Gelenkantrieb ist eine hochintegrierte elektromechanische Einheit, die mehrere Kernkomponenten in einem kompakten Paket vereint. Ein typischer harmonischer Gelenkantrieb umfasst:

• Frameless torque motor

• Harmonic gearbox

• High-resolution encoder

• Servo drive

• Brake

• Bearings

• Integrated sensors

Im Gegensatz zu herkömmlichen Systemen, die separate Motoren, Getriebe, Encoder und Steuerungen erfordern, wird ein integrierter Roboter-Gelenkantrieb werkseitig montiert, kalibriert und ist sofort für die Installation bereit.

Diese integrierte Architektur reduziert die mechanische Komplexität, verkürzt Entwicklungszyklen, verbessert die Zuverlässigkeit und vereinfacht die Wartung.

Heute werden Roboter-Gelenkantriebe häufig in humanoiden Robotern, kollaborativen Roboterarmen, medizinischen Robotern, Halbleiteranlagen, Inspektionsrobotern, autonomen mobilen Robotern (AMRs) und industriellen Automatisierungssystemen eingesetzt.

Warum ist der Roboter-Gelenkantrieb so wichtig?

Bei einem humanoiden Roboter ist der Roboter-Gelenkantrieb oft das wertvollste Teilsystem und macht einen erheblichen Anteil der gesamten Hardwarekosten aus.

Noch wichtiger ist, dass er direkt die Bewegungsqualität, Positioniergenauigkeit, Energieeffizienz und langfristige Zuverlässigkeit des Roboters bestimmt.

Ein leistungsstarker harmonischer Gelenkantrieb sollte Folgendes bieten:

• Hohe Drehmomentdichte

• Geringes Spiel

• Hohe Wiederholgenauigkeit

• Schnelle dynamische Reaktion

• Hohe Steifigkeit

• Lange Lebensdauer

• Niedrige Betriebstemperatur

• Stabile Dauerleistung

Je besser der Antrieb arbeitet, desto leistungsfähiger wird der Roboter bei Präzisionsmontage, Objekthandhabung, Inspektion, medizinischen Anwendungen und dynamischer Fortbewegung.

Vorteile eines integrierten harmonischen Gelenkantriebs

1. Hochintegriertes Design

Herkömmliche Roboter-Gelenke erfordern, dass Ingenieure Motoren, Getriebe, Encoder, Bremsen und Servoantriebe separat beschaffen, bevor die mechanische Montage und die Regelungsabstimmung abgeschlossen werden können.

Ein integrierter harmonischer Gelenkantrieb vereint all diese Komponenten in einer einzigen kompakten Einheit, die bereits werkseitig kalibriert wurde.

Dies reduziert die technische Komplexität erheblich, minimiert die Inbetriebnahmezeit und beschleunigt die Produktentwicklung.

2. Kabelverlegung durch die Hohlwelle

Das Kabelmanagement ist eine der größten Zuverlässigkeitsherausforderungen bei Roboter-Gelenken.

Ein moderner Roboter-Gelenkantrieb verfügt über eine Hohlwellenkonstruktion, die Leistungs-, Encoder- und Kommunikationskabel direkt durch die Mitte des Antriebs führt.

Im Vergleich zur externen Kabelverlegung bietet dieses Design mehrere Vorteile:

• Unbegrenzte kontinuierliche Rotation

• Reduzierter Kabelverschleiß

• Saubereres Erscheinungsbild des Roboters

• Niedrigere Wartungskosten

• Verbesserte langfristige Zuverlässigkeit

Für humanoide Roboter mit mehreren rotierenden Gelenken ist die Kabelverlegung durch die Hohlwelle zu einem Standard-Designmerkmal geworden.

3. Integriertes Wärmemanagement

Wärme beeinflusst direkt die Lebensdauer des Antriebs und die Dauerbetriebsleistung.

Ein integrierter harmonischer Gelenkantrieb optimiert den Wärmefluss zwischen dem frameless torque motor, dem harmonic gearbox und der Servoelektronik, reduziert den Wärmewiderstand und verbessert die Wärmeableitung.

Niedrigere Betriebstemperaturen bieten mehrere wichtige Vorteile:

• Längere Isolationslebensdauer

• Reduzierter Schmierstoffabbau

• Höhere Dauerdrehmomentabgabe

• Verbesserte Systemzuverlässigkeit

• Geringeres Risiko einer thermischen Abschaltung

Für Industrieroboter im 24/7-Betrieb ist ein effizientes Wärmemanagement unerlässlich.

Harmonischer Gelenkantrieb vs. Planeten-Gelenkantrieb

Eine der häufigsten Fragen in der Robotik ist, ob man einen harmonischen Gelenkantrieb oder einen Planeten-Gelenkantrieb wählen sollte.

Die Antwort hängt vollständig von der Anwendung ab.

Harmonischer Gelenkantrieb

Ein harmonischer Gelenkantrieb ist ideal für Anwendungen, die außergewöhnliche Präzision und ein leichtes Design erfordern, darunter:

• Humanoide Roboterarme

• Ellbogengelenke

• Handgelenkgelenke

• Halsgelenke

• Medizinische Roboter

• Halbleiterautomatisierung

• Präzisionsmontageanlagen

Zu seinen Vorteilen gehören:

• Nahezu kein Spiel

• Hohe Positioniergenauigkeit

• Gleichmäßige Bewegung

• Hohe Drehmomentdichte

• Kompakte Bauweise

• Leichte Konstruktion

• Planeten-Gelenkantrieb

Ein Planeten-Gelenkantrieb eignet sich besser für Anwendungen mit höherer Stoßfestigkeit und Tragfähigkeit, wie zum Beispiel:

• Hüftgelenke

• Taillengelenke

• Beingelenke

• Schwerlast-Industrieroboter

• Exoskelette

• Mobile Roboterplattformen

Zu seinen Stärken gehören:

• Hohe Steifigkeit

• Hervorragende Stoßfestigkeit

• Höhere Tragfähigkeit

• Niedrigere Herstellungskosten

• Bessere Haltbarkeit unter hochdynamischen Bedingungen

Aus diesem Grund kombinieren viele humanoide Roboter beide Technologien und verwenden harmonische Gelenkantriebe für Präzisionsgelenke und Planetenantriebe für hochbelastete Gelenke.

Warum werden harmonische Gelenkantriebe zur bevorzugten Wahl?

Humanoide Roboter erfordern leichte, kompakte und hocheffiziente Antriebssysteme.

Ein schwererer Antrieb erhöht den Energieverbrauch, verringert die Beweglichkeit und stellt höhere Anforderungen an die Motoren.

Moderne harmonische Gelenkantriebe liefern ein hohes Ausgangsdrehmoment in einem kompakten Paket und ermöglichen es Robotern, zu gehen, Treppen zu steigen, dynamisch das Gleichgewicht zu halten und komplexe Manipulationsaufgaben auszuführen.

Eine hohe Drehmomentdichte ermöglicht es Ingenieuren außerdem, das Gesamtgewicht des Roboters zu reduzieren, ohne die Leistung zu beeinträchtigen.

Daher sind harmonische Gelenkantriebe zu einer der wichtigsten Schlüsseltechnologien für humanoide Roboter der nächsten Generation geworden.

Wie wählt man den richtigen Roboter-Gelenkantrieb aus?

Die Auswahl des richtigen Roboter-Gelenkantriebs erfordert die Bewertung mehrerer Schlüsselfaktoren.

Auswahl nach Anwendung

Verschiedene Roboter-Gelenke erfordern unterschiedliche Leistungsmerkmale.

Schultern, Ellbogen, Handgelenke, Hüften, Knie und Knöchel haben unterschiedliche Anforderungen an Drehmoment, Geschwindigkeit, Präzision, Steifigkeit und Gewicht.

Für jedes Gelenk denselben Antrieb zu verwenden, führt selten zu einer optimalen Leistung.

Wichtige Spezifikationen bewerten

Zu den wichtigsten Spezifikationen gehören:

• Drehmomentdichte

• Wiederholgenauigkeit

• Spiel

• Dauerdrehmoment

• Spitzendrehmoment

• Temperaturanstieg

• Lebensdauer

• Schutzart (IP)

• Kommunikationsprotokoll

Zusammen bestimmen diese Parameter die langfristige Leistung und Zuverlässigkeit des Roboter-Gelenkantriebs.

Kommunikation und Systemintegration berücksichtigen

Moderne Roboter-Gelenkantriebe sollten industrielle Kommunikationsprotokolle wie EtherCAT, CAN und CANopen unterstützen.

Standardisierte Kommunikation vereinfacht die Controller-Integration, verkürzt die Softwareentwicklungszeit und verbessert die Systemkompatibilität.

Der Aufstieg leistungsstarker inländischer Roboter-Gelenkantriebe

Über viele Jahre hinweg stützten sich Premium-Roboter-Gelenkantriebe stark auf importierte Harmonic Drives und Servo-Technologien.

Heute haben kontinuierliche Fortschritte in der Präzisionsfertigung, bei frameless torque motors, harmonic gearboxes, encoders und der Servosteuerung die Leistung inländisch gefertigter harmonischer Gelenkantriebe erheblich verbessert.

Moderne inländische Lösungen bieten hervorragende Präzision, Zuverlässigkeit, Produktionskonsistenz und kürzere Lieferzeiten bei gleichzeitig wettbewerbsfähigerer Gesamtbetriebskosten.

Für Robotikhersteller bedeutet dies mehr Flexibilität in der Lieferkette und eine schnellere Kommerzialisierung.

Warum wählen immer mehr Robotikunternehmen integrierte Roboter-Gelenkantriebe?

Integrierte Roboter-Gelenkantriebe vereinfachen jede Phase der Roboterentwicklung.

Während der Konstruktion reduzieren sie die Beschaffung von Komponenten und beseitigen Kompatibilitätsprobleme zwischen Lieferanten.

Während der Fertigung verbessern standardisierte Schnittstellen die Montageeffizienz und die Produktionskonsistenz.

Während des Betriebs reduzieren integriertes Wärmemanagement, Kabelverlegung durch die Hohlwelle und werkseitige Kalibrierung die Wartungskosten und verbessern die langfristige Zuverlässigkeit.

Für Unternehmen, die humanoide Roboter, kollaborative Roboter und industrielle Automatisierungsanlagen der nächsten Generation entwickeln, sind integrierte harmonische Gelenkantriebe zur bevorzugten Lösung geworden.

Fazit

Während sich die Robotik weiterentwickelt, basiert der Wettbewerb nicht mehr ausschließlich auf der Bewegungsleistung. Zuverlässigkeit, Herstellbarkeit, Entwicklungsgeschwindigkeit und Lebenszykluskosten sind ebenso wichtig geworden.

Der Roboter-Gelenkantrieb ist die Grundlage des Bewegungssystems jedes Roboters. Ob für humanoide Roboter, kollaborative Roboter, medizinische Roboter oder industrielle Automatisierungsanlagen: Die Auswahl des richtigen harmonischen Gelenkantriebs ist entscheidend, um hohe Präzision, effiziente Bewegung und langfristige Zuverlässigkeit zu erreichen.

Wenn Sie eine Roboterplattform entwickeln oder Antriebslösungen für Ihr nächstes Projekt bewerten, kontaktieren Sie uns für unseren vollständigen Auswahlleitfaden für Roboter-Gelenkantriebe, detaillierte Produktspezifikationen und technischen Support. Unsere Experten können Ihnen helfen, den idealen harmonischen Gelenkantrieb für Ihre Anwendung auszuwählen, die Entwicklungszeit zu verkürzen und den Weg Ihres Produkts zur Markteinführung zu beschleunigen.
