Humanoider Gelenkmotor: Warum das Gelenkdesign wichtiger ist als die Motorleistung

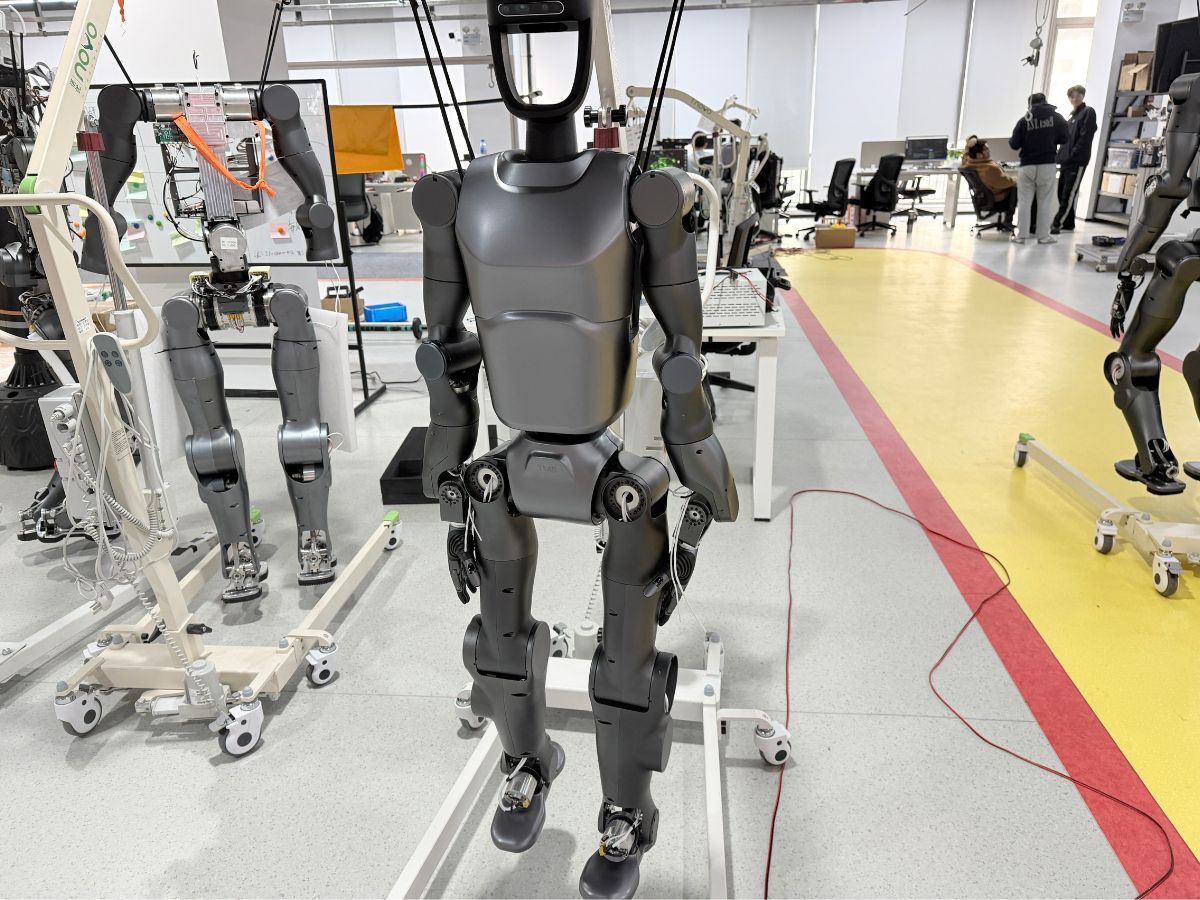

人形ロボットは、より強力なモーターを使用したからといって、単純に優れた性能を発揮するわけではありません。真のエンジニアリング上の課題は、限られた電力、機械的なスペース、そしてロボット全体の重量を、制御性、精度、信頼性に優れた関節運動へと変換することです。

したがって、人形関節モーターは単なる電気モーターではありません。モーター、減速機、エンコーダー、ドライバー、ベアリングシステム、ブレーキ、機械筐体が一体となって、特定のロボット関節の要求を満たす統合モーションシステムです。

人形ロボットが試作段階から商用生産へと移行するにつれ、アクチュエーターの設計では、単純にモーター出力を最大化するのではなく、トルク、速度、重量、サイズ、精度、効率、熱性能、制御応答の全体的なバランスがますます重視されています。

人形関節モーターはシステムレベルのトレードオフである

人形ロボット用アクチュエーターを比較する際によくある間違いの一つは、単一の仕様、特にピークトルクだけに注目することです。300 Nmを発生できるアクチュエーターが、200 Nmを発生するアクチュエーターより必ずしも優れているとは限りません。前者の方が大幅に重く、大きく、または効率が低い可能性があるためです。

人形ロボットでは、ロボット自身がアクチュエーターを運び、動かさなければならないため、重量が特に重要です。肩部アクチュエーターが重くなると腕の慣性が増加し、脚部アクチュエーターが重くなると、股関節や膝関節が制御すべき負荷が増加します。

同じ原則は伝動設計にも当てはまります。高い減速比により、比較的小型のモーターから高い出力トルクを得られますが、バックドライバビリティ、効率、反映慣性、動的応答にも影響を及ぼします。

そのため、重要なのはアクチュエーターがどれだけのトルクを発生できるかだけではありません。エンジニアは、人形関節モーターが、対象関節で利用可能な重量、容積、熱容量、制御帯域幅の範囲内で、必要なトルクと速度を提供できるかを判断する必要があります。

最大トルクよりもトルク密度が重要な理由

従来の産業機器では、追加のトルクが必要になった場合、より大型のモーターやギヤボックスを搭載できることが多くあります。しかし、人形ロボットでは、すべてのアクチュエーターがロボットの可動質量の一部となるため、制約がはるかに厳しくなります。

このため、トルク密度が特に重要になります。エンジニアは絶対的な出力トルクだけを見るのではなく、アクチュエーターが重量と容積に対してどれだけ有効なトルクを提供できるかを考慮する必要があります。

高いトルク密度は、設置スペースが限られる肩、肘、手首などの小型人形関節で特に価値があります。十分なトルクを提供する小型アクチュエーターは、必要な運動性能を維持しながら、ロボットの質量削減に貢献します。

これが、フレームレス・トルクモーター、精密ハーモニック減速機、統合フィードバックシステムを組み合わせた構成が、人形ロボット分野で注目を集めている理由の一つです。目的は単にモーターを強くすることではなく、より小型の機械パッケージから、より大きな実用関節トルクを得ることです。

減速機の役割はトルクを増加させるだけではない

減速機は、モーターの速度を下げ、出力トルクを増加させる部品として単純に説明されることがよくあります。技術的には正しい説明ですが、人形関節におけるその重要性を十分に表しているとはいえません。

伝動比と減速機の構成は、出力速度、トルク、バックラッシ、機械剛性、効率、バックドライバビリティ、反映慣性、動的応答など、関節の複数の特性に影響を与えます。

例えば、より高い減速比を使用すれば、比較的小型のモーターで高い出力トルクを発生させることができます。しかし、利用可能な中で最も高い減速比が、すべての関節にとって最適とは限りません。

精密な手首関節では、低バックラッシ、小型寸法、正確な位置決めが優先される場合があります。一方、動的な脚関節では、出力速度、効率、連続トルク、熱性能、動的応答がより重視されることがあります。

したがって、減速機は単純に最も高い減速比を選ぶのではなく、対象となる人形関節の運動プロファイルと動作条件に応じて選定すべきです。

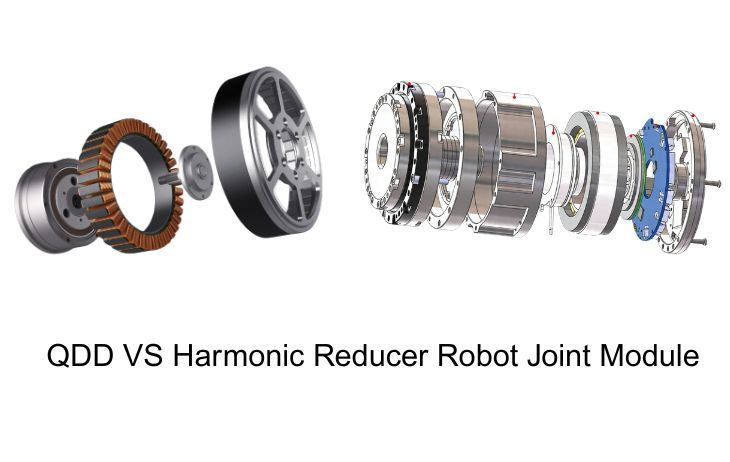

ハーモニック減速機とQDDは異なるアクチュエーター課題を解決する

ハーモニックドライブをベースとするアクチュエーターとQDD、すなわち準ダイレクトドライブ・アクチュエーターの比較は、どちらの技術が優れているかという問題に単純化されがちです。実際には、両者はモーターと伝動のトレードオフに対する異なるアプローチです。

ハーモニック減速機ベースのアクチュエーター

ハーモニック減速機は、比較的高い減速比を使用して、モーターの速度・トルク特性をロボット関節の出力要件へ変換します。この構成により、高いトルク密度、低バックラッシ、高い位置決め精度、コンパクトなパッケージングを実現できます。

これらの特性により、ハーモニック伝動は、スペース、精度、出力トルクが重要な精密ロボット関節に特に適しています。

QDDアクチュエーター

QDD構成では、一般に、高いトルク密度を持つモーターと比較的低い減速比を組み合わせます。この設計では、モーター本来の動特性、バックドライバビリティ、制御応答性の維持がより重視されます。

したがって、工学的に意味のある問いは、ハーモニック減速機とQDDアクチュエーターのどちらが普遍的に優れているかではありません。より重要なのは、特定の人形関節に対して、どちらの伝動構成がトルク、速度、バックドライバビリティ、効率、制御応答の適切なバランスを提供できるかということです。

人形ロボットの関節ごとに異なるアクチュエーター設計が必要な理由

人形ロボットには数十の駆動自由度が存在する場合がありますが、だからといってすべての関節にまったく同じアクチュエーターを使用すべきとは限りません。

関節ごとに、動作する機械的条件は大きく異なります。

股関節では、高い連続トルク、高いピークトルク、十分な熱容量が必要になる場合があります。手首関節では、小型寸法、低バックラッシ、位置決め精度、ケーブルを通すための中空構造がより重視されることがあります。指関節では、アクチュエーターのサイズがロボットハンド全体の寸法と器用さに直接影響するため、極めて小さい直径と軽量性が優先される場合があります。

したがって、ロボット全体で一つの過大なアクチュエーター構成を使用すると、不要な重量とコストが増加する可能性があります。

より効率的な方法は、トルク、速度、サイズ、デューティサイクル、制御要件に応じて、関節ごとのアクチュエータープラットフォームを開発または選定することです。これにより、ロボットメーカーはすべての関節に同じ仕様を強いるのではなく、ロボット全体を最適化できます。

ピークトルクより熱性能が重要になる場合がある

ピークトルクは、アクチュエーター製品間で比較しやすい仕様の一つですが、人形ロボットはピークトルクで連続的に動作するわけではありません。

歩行、起立、しゃがみ、物体の搬送、昇降、工具の操作では、関節が長時間にわたって繰り返し動作する必要があります。そのため、連続トルクと熱性能が特に重要になります。

アクチュエーターが短時間で非常に高いピークトルクを発生できても、連続動作中にモーター、ドライバー、または減速機が熱限界に達するなら、そのピーク仕様の実用的な価値は限られます。

モーター、減速機、ドライバー、フィードバック部品を小型の関節モジュールに統合する場合、この課題はさらに大きくなります。利用できるスペースが少ないほど、放熱は難しくなる可能性があります。

このため、人形関節モーターを評価するエンジニアは、ピークトルクだけでなく、連続トルク、デューティサイクル、熱抵抗、冷却方式、動作温度も考慮すべきです。

制御帯域幅は人形ロボットの動き方に影響する

もう一つの重要な特性が制御帯域幅です。トルクと速度の定格が似ている2つのアクチュエーターでも、伝動、フィードバック、制御の構成が負荷や運動の変化に対して異なる応答を示すため、動作特性が大きく異なることがあります。

人形ロボットは、身体の加速度、外乱、接触力、バランス状態の変化に継続的に対応します。そのため、関節には正確な位置制御だけでなく、トルク、速度、位置の変化に素早く応答する能力も必要です。

これにより、減速比、エンコーダーフィードバック、バックドライバビリティ、ドライバー応答、制御帯域幅の関係がますます重要になります。

したがって、動的人形ロボット用途では、関節がどれだけのトルクを発生できるかだけでなく、関節がどれだけ速く、正確に運動状態とトルク状態を変化させられるかによって、アクチュエーター性能を評価すべきです。

統合のメリットはスペース節約だけではない

統合アクチュエーター設計は、設置スペースを削減できることだけを理由に推奨されることがよくあります。コンパクトさは重要ですが、システム統合にはそれ以外の利点もあります。

モーター、減速機、エンコーダー、ドライバー、ブレーキ、ベアリング、筐体を一つの関節システムとして設計すれば、これらの部品間のインターフェースを初期段階から最適化できます。

エンコーダーは、関節の実際のフィードバック要件に応じて配置できます。ドライバーはモーターの電気特性に適合させることができます。筐体は、ベアリング支持、構造剛性、放熱、モーター取り付け、ケーブル配線を同時に考慮して設計できます。

これにより、単に部品を組み立てることと、統合関節システムを設計することとの間に重要な違いが生まれます。

人形ロボットでは、後者のアプローチにより、パッケージング、信頼性、システム全体の性能を向上させながら、機械的な複雑さを低減できます。

人形ロボットで中空軸設計が重要な理由

人形ロボットには、多数の電源ケーブル、エンコーダーケーブル、通信線、センサー接続が存在します。これらのケーブルは、繰り返し回転するロボットの関節と一緒に動かなければなりません。

外部配線では、特に連続的に動く関節の周辺で、曲げ、張力、摩耗、干渉が発生する可能性があります。

中空軸構成では、ケーブルを伝動部の中心に通すことができます。これにより、内部配線を簡素化し、肩、手首、その他の回転関節周辺の干渉を低減できます。

このため、中空ハーモニック関節モーターは、単なるパッケージングソリューションとみなすべきではありません。中空軸設計は、ロボット内部のケーブル構成、組立工程、保守要件、機械レイアウト全体に影響を与える可能性があります。

高い減速比が自動的に高い精度を意味するわけではない

高い減速比を採用すれば、人形関節の精度が自動的に向上すると考えるのも、よくある誤解です。

高い減速比は、出力トルクを増加させ、関節出力における実効角度分解能を向上させることができます。しかし同時に、バックドライバビリティ、効率、反映慣性、動的応答にも影響します。

したがって、適切な方法は、まず関節に必要な出力トルク、出力速度、可動範囲、制御特性を決定し、そのうえで適切な伝動比を選定することです。

これは、ハーモニック減速機ベースのアクチュエーターと低減速比のQDD構成を比較する場合に特に重要です。関節によって、トルク密度、精度、動的応答、インタラクション性能に対する要求の組み合わせは大きく異なります。

人形関節モーターの将来は、より用途特化型になる

人形ロボットの将来が、すべての関節に一つの汎用アクチュエーター構成を採用することに依存する可能性は低いでしょう。むしろ、ロボットメーカーは、ロボットの各部位に応じて最適化された異なるアクチュエータープラットフォームを使用するようになると考えられます。

股関節や膝関節向けには高トルク関節モジュールが開発される一方、肩、肘、手首には小型で高精度なハーモニック関節モジュールが使用される可能性があります。小型ハーモニック伝動システムはロボットハンドや指に適用でき、動的応答とバックドライバビリティがより重要な関節では、低減速比のモーター構成が好まれる場合があります。

この用途特化型アプローチにより、エンジニアはすべての関節を同じアクチュエーター仕様に合わせるのではなく、人形ロボット全体を最適化できます。

人形関節モーターを選定する際にエンジニアが比較すべき項目

定格トルクだけでは、人形関節モーターを評価するには不十分です。エンジニアはアクチュエーターを完全なシステムとして捉え、トルク重量比、トルク容積比、連続トルクとピークトルク、出力速度、減速比、バックラッシ、バックドライバビリティ、制御帯域幅、熱容量、エンコーダー構成、関節剛性、中空穴サイズ、ブレーキ構成、通信インターフェース、関節全体の重量などのパラメーターを比較すべきです。

例えば、200 Nmのアクチュエーターが100 Nmのアクチュエーターより自動的に優れているわけではありません。200 Nmのアクチュエーターが2倍重く、より複雑な熱管理を必要とするなら、軽量なアクチュエーターの方がロボット全体にとって優れたソリューションとなる可能性があります。

したがって、最適なアクチュエーターとは、対象関節の機械的・電気的制約の範囲内で、必要な性能を提供できるものです。

HONPINE：完全なモーションシステムとして関節を開発

HONPINEにとって、人形関節モーターは、モーターと減速機を組み合わせたものにとどまりません。目的は、ロボット関節の要件を中心に、統合モーションシステムを開発することです。

HONPINE'のロボット関節ソリューションは、フレームレス・トルクモーター、ハーモニック減速機、エンコーダー、ブレーキ、ドライバー、センサーなどの技術を、コンパクトなアクチュエーター構成に統合できます。

この統合アプローチにより、トルク、速度、重量、サイズ、精度、制御応答に関する異なる要件に応じて、さまざまな関節モジュールを開発できます。

人形ロボットにとって、この違いは重要です。目的は単により強力なモーターを取り付けることではなく、ロボット内の特定の位置に応じて、出力、伝動、フィードバック、制御を適切に組み合わせた関節を作ることです。

結論：最適な人形関節モーターは、単に最も強力なものではない

人形ロボット技術は、エンジニアによるモーターとアクチュエーターの評価方法を変えつつあります。

「このモーターはどれだけのトルクを発生できるのか」と問うだけでなく、完全な関節システムが電力をどれだけ効率的に、精密で制御可能かつ再現性のある機械運動へ変換できるかを問う必要性が、ますます高まっています。

したがって、高性能な人形関節モーターには、トルク密度、伝動比、精度、バックドライバビリティ、制御帯域幅、熱性能、重量、統合性のバランスが求められます。

ある関節にはハーモニック減速機が適したソリューションとなる一方、別の関節にはQDD構成がより適している場合があります。ロボットの指には最大トルクより小型ハーモニック伝動の方が価値がある可能性があり、股関節や膝関節では連続トルクと熱容量がより重要になることがあります。

すべての人形関節に最適な単一のアクチュエーターは存在しません。最適なソリューションとは、特定の関節の要件に適合するアクチュエーター構成です。

人形ロボットが実証用試作機から、信頼性、軽量性、商用スケーラビリティを備えた製品へと移行するにつれて、この用途特化型かつシステムレベルのアプローチは、ますます重要になるでしょう。
