Praktischer Leitfaden zur Auswahl von Präzisions-Planetengetrieben: Methoden zur Auslegung von Übersetzungsverhältnis, Drehmoment und Trägheitsanpassung

Die Auswahl des richtigenPräzisions-Planetengetriebesist einer der wichtigsten Schritte bei der Auslegung eines leistungsstarken Motion-Control-Systems. Bei der Vielzahl technischer Parameter, die zu berücksichtigen sind, kann der Auswahlprozess kompliziert erscheinen. In der Praxis bestimmen jedoch drei Kernfaktoren die optimale Lösung: Übersetzungsverhältnis, Ausgangsdrehmoment und Trägheitsanpassung.

Durch die genaue Berechnung dieser drei Parameter können Ingenieure effizient die am besten geeigneten Präzisions-Planetengetriebe für Servosysteme, CNC-Maschinen, Industrieanlagen und Anwendungen der Roboterautomatisierung identifizieren.

Dieser Leitfaden fasst die wesentlichen Formeln und praktischen ingenieurtechnischen Überlegungen zusammen, um den Auswahlprozess zu vereinfachen.

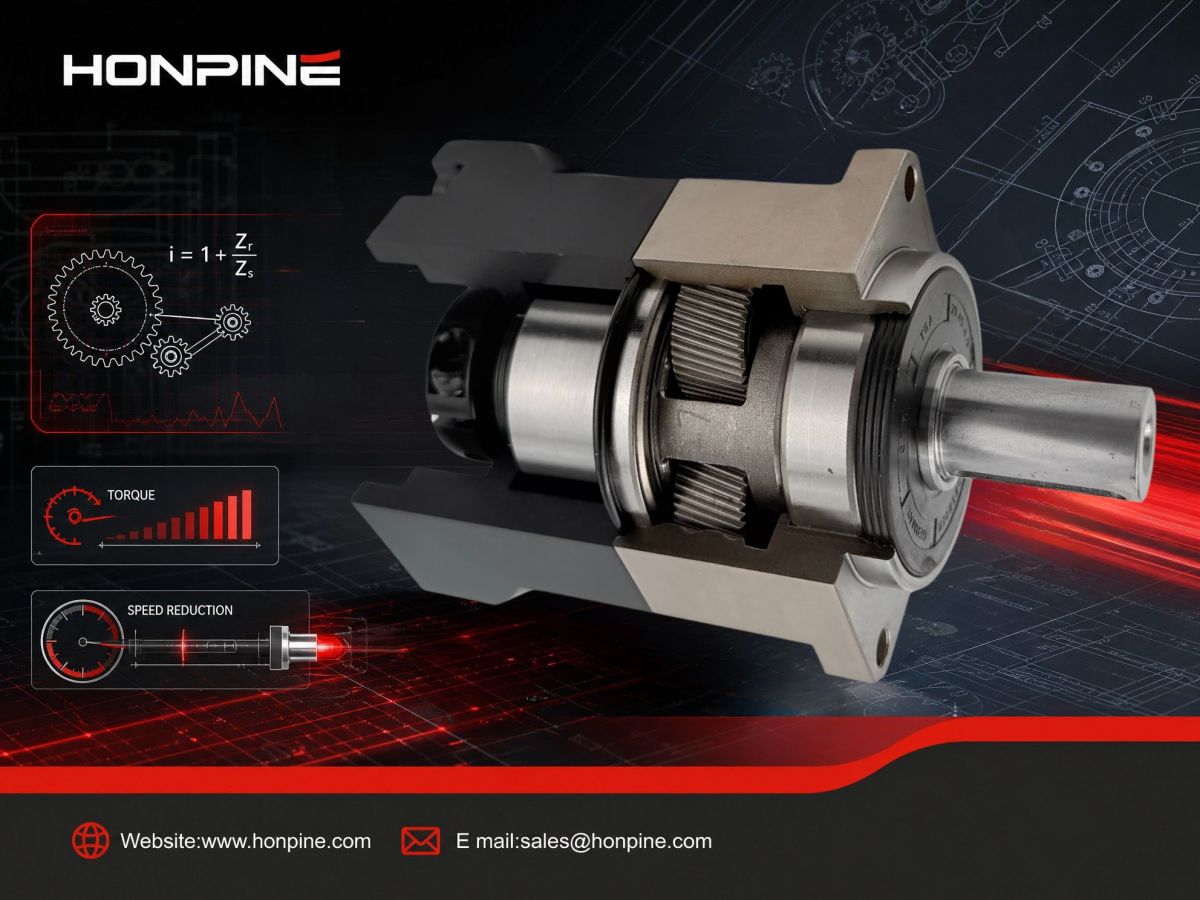

1. Berechnung des Übersetzungsverhältnisses: Ermittlung der erforderlichen Drehzahlreduzierung

Das Übersetzungsverhältnis definiert, um wie viel das Präzisions-Planetengetriebe die Motordrehzahl reduziert und dabei das Ausgangsdrehmoment proportional erhöht.

Formel:

Übersetzungsverhältnis = Nenndrehzahl des Motors ÷ erforderliche Ausgangsdrehzahl

Beispiel

• Nenndrehzahl des Servomotors: 3000 rpm

• Erforderliche Ausgangsdrehzahl: 60 rpm

Übersetzungsverhältnis = 3000 ÷ 60 = 50:1

Bei der Auswahl eines Planetengetriebes für die Roboterautomatisierung sollte das berechnete Verhältnis mit den vom Hersteller verfügbaren Standardübersetzungen verglichen werden, z. B. 40:1, 50:1 oder 70:1.

Falls das exakte Verhältnis nicht verfügbar ist, wählen Sie die nächstliegende Standardübersetzung und stellen Sie sicher, dass die tatsächliche Ausgangsdrehzahl weiterhin den Anwendungsanforderungen entspricht.

Typische Übersetzungsbereiche umfassen:

• Einstufiges Präzisions-Planetengetriebe: 3:1–10:1

• Zweistufige Getriebe: bis zu mehrere Dutzend

• Dreistufige Getriebe: mehrere hundert bis über eintausend

Höhere Übersetzungen erfordern in der Regel zusätzliche Getriebestufen, was zu größeren Abmessungen, höherem Gewicht und höheren Herstellungskosten führt. Daher sollten Ingenieure bei der Auswahl Leistung und Kosten abwägen.

2. Drehmomentberechnung: Sicherstellung einer sicheren Tragfähigkeit

Die Drehmomentprüfung ist einer der wichtigsten Schritte bei der Auswahl einerHerstellerlösung für Planetengetriebe. Sie bestimmt, ob das Getriebe die tatsächlichen Betriebsbelastungen zuverlässig aushalten kann.

Formel:

Erforderliches Ausgangsdrehmoment = maximales Motordrehmoment × Übersetzungsverhältnis × Wirkungsgrad der Kraftübertragung × Betriebsfaktor

Parameterauswahl

Maximales Motordrehmoment

Verwenden Sie immer das Spitzen- bzw. Maximaltorque des Motors einschließlich Überlastfähigkeit und nicht nur das Nenndrehmoment. Dies gewährleistet ausreichende Kapazität bei Beschleunigung, Stoßbelastung oder plötzlichen Laständerungen.

Wirkungsgrad der Kraftübertragung

Die meisten Präzisions-Planetengetriebe arbeiten mit Wirkungsgraden zwischen 90% und 97%.

• Einstufig: typischerweise höherer Wirkungsgrad

• Mehrstufig: etwas geringerer Wirkungsgrad

Für konservative Berechnungen werden häufig 90% verwendet.

Betriebsfaktor

Der Betriebsfaktor hängt von den Einsatzbedingungen ab.

Ruhiger Betrieb

Beispiele: Fördersysteme, kontinuierlicher Materialtransport

Empfohlener Faktor:

1.2–1.5

Mittlere Stoßbelastungen

Beispiele: Verpackungsmaschinen, Schneidgeräte

Empfohlener Faktor:

1.5–2.0

Starke Stoßbelastung oder häufiger Start-Stopp-Betrieb

Beispiele: Stanzpressen, Brecher, schwere Automatisierungsanlagen

Empfohlener Faktor:

2.5 oder höher

Beispiel

• Maximales Motordrehmoment: 5 Nm

• Übersetzungsverhältnis: 50

• Wirkungsgrad: 93%

• Betriebsfaktor: 1.8

Erforderliches Ausgangsdrehmoment

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

Das ausgewählte Präzisions-Planetengetriebe sollte ein Nennausgangsdrehmoment von mehr als 418.5 Nm haben, mit zusätzlicher Sicherheitsreserve für langfristige Zuverlässigkeit.

3. Trägheitsanpassung: Erreichen einer stabilen Servoleistung

Die Trägheitsanpassung ist entscheidend für die Genauigkeit der Servosteuerung, die Positionierpräzision und das dynamische Ansprechverhalten. Sie ist besonders wichtig bei der Auswahl einesPlanetengetriebes für Roboterautomatisierungfür Hochgeschwindigkeits-Automatisierungssysteme und robotische Planetenanwendungen.

Formel:

Reflektierte Lastträgheit = tatsächliche Lastträgheit ÷ (Übersetzungsverhältnis)²

Das Trägheitsverhältnis wird wie folgt berechnet:

Trägheitsverhältnis = reflektierte Lastträgheit ÷ Trägheit des Motorrotors

Allgemeine Empfehlungen:

• Standard-Servoanwendungen:

  ≤ 5:1

• Hochgeschwindigkeits-, hochpräzise Positionierung:

  ≤ 3:1

Beispiel

• Lastträgheit: 0.5 kg·m²

• Übersetzungsverhältnis: 10

Reflektierte Lastträgheit

= 0.5 ÷ 10²

= 0.005 kg·m²

Wenn die Trägheit des Motorrotors 0.001 kg·m² beträgt, dann:

Trägheitsverhältnis

= 0.005 ÷ 0.001

= 5

Dies liegt innerhalb des allgemein akzeptablen Bereichs.

Wenn das Trägheitsverhältnis den empfohlenen Grenzwert überschreitet, sollten Ingenieure entweder:

• das Übersetzungsverhältnis erhöhen oder

• einen Motor mit höherer Rotorträgheit wählen.

Eine korrekte Trägheitsanpassung verbessert die Servostabilität, die Beschleunigungsleistung und die Positioniergenauigkeit in Systemen mit Planetengetrieben für Roboterautomatisierung erheblich.

Empfohlenes Auswahlverfahren für Planetengetriebe

Für eine effiziente technische Auslegung wird die folgende Reihenfolge empfohlen:

Schritt 1: Bestimmen Sie das Übersetzungsverhältnis

Berechnen Sie das erforderliche Untersetzungsverhältnis anhand der Motordrehzahl und der gewünschten Ausgangsdrehzahl, um geeignete Modelle für Präzisions-Planetengetriebe einzugrenzen.

Schritt 2: Ausgangsdrehmoment überprüfen

Berechnen Sie das erforderliche Ausgangsdrehmoment anhand des Spitzenmotordrehmoments, des Übersetzungsverhältnisses, des Wirkungsgrads und des Betriebsfaktors. Schließen Sie Modelle aus, die keine ausreichende Drehmomentkapazität bieten.

Schritt 3: Trägheitsanpassung prüfen

Beziehen Sie die Lastträgheit mit dem Quadrat des Übersetzungsverhältnisses auf die Motorwelle und überprüfen Sie, ob das Trägheitsverhältnis die Empfehlungen für das Servodesign erfüllt.

Wenn die Trägheitsanpassung unzureichend ist, passen Sie das Übersetzungsverhältnis an und wiederholen Sie die Drehmomentprüfung.

Wenn diese drei Berechnungen befolgt werden, wird sichergestellt, dass die ausgewählten Präzisions-Planetengetriebe optimale Leistung, Zuverlässigkeit und Lebensdauer bieten.
