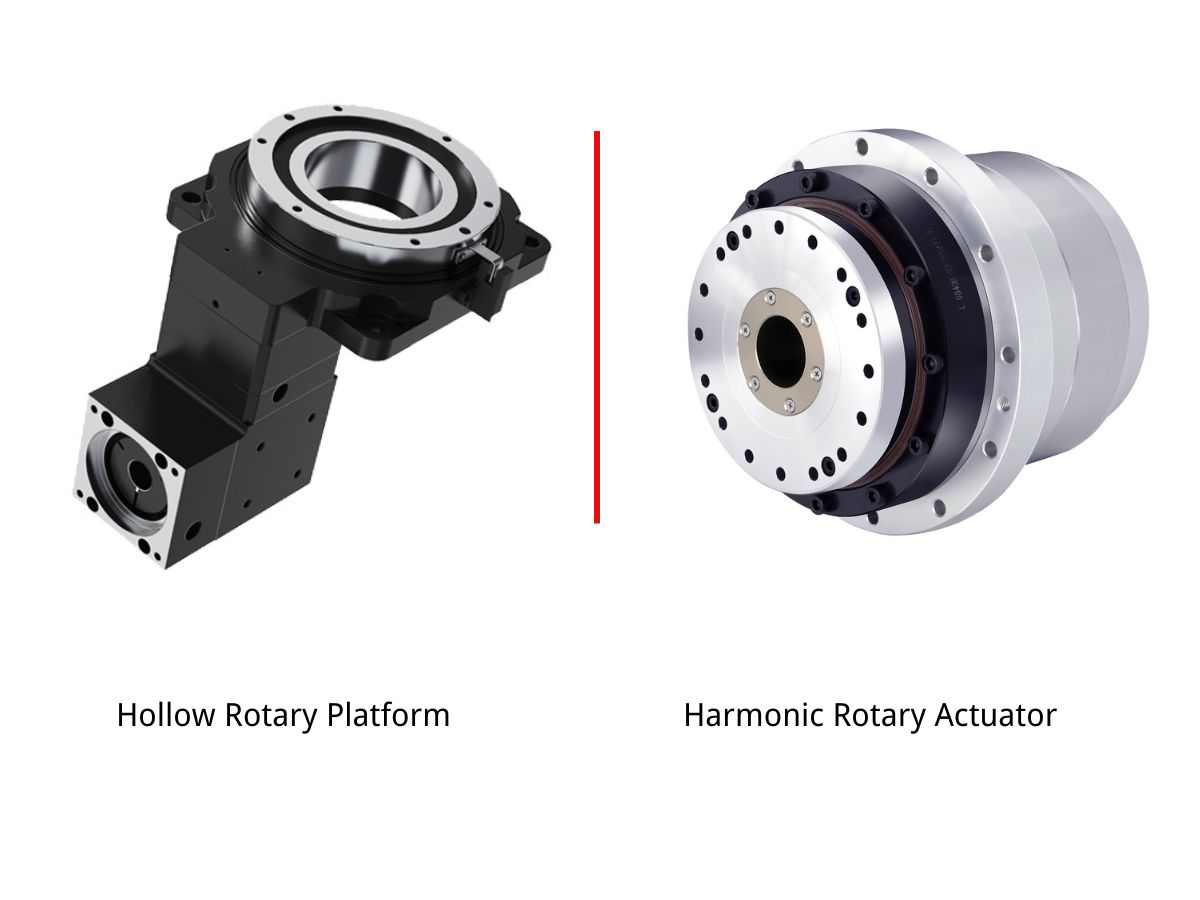

Hohl-Drehplattform vs. Harmonic-Drehantrieb: Anwendungsvergleich und Austauschbarkeit

Hallo zusammen, ich bin Theodore Li, Technischer Direktor bei HONPINE.

Für Ingenieure, die präzise Drehstationen für die industrielle Automatisierung entwickeln, gibt es eine Frage, die häufig Verwirrung stiftet: Wenn eine Maschine hochpräzise Drehbewegungen, Teilbewegungen oder Drehpositionierungen erfordert, sollte eine Hohl-Drehplattform oder ein Harmonic-Drehantrieb verwendet werden?

Können beide austauschbar eingesetzt werden? Bei welchen Anwendungen können beide Lösungen verwendet werden? Und bei welchen Anwendungen sollten sie nicht direkt ersetzt werden?

Viele gehen einfach davon aus, dass es sich bei beiden um Präzisions-Drehübertragungsprodukte mit hoher Genauigkeit handelt und sie daher austauschbar sein sollten. Probleme treten jedoch häufig erst auf, nachdem die Maschine tatsächlich in Betrieb genommen wurde: unzureichende Tragfähigkeit, mangelnde Steifigkeit, Vibrationen, begrenzte Geschwindigkeit oder eine verkürzte Lebensdauer.

Schauen wir uns daher die Einsatzgrenzen zwischen Hohl-Drehplattformen und Harmonic-Drehantrieben genauer an. Wenn Sie die Unterschiede verstehen, können Sie bereits in der frühen Konstruktionsphase eine geeignetere Wahl treffen, statt Probleme erst nach dem Bau der Anlage zu erkennen.

1. Der grundlegende Unterschied: Ihre strukturellen Rollen sind verschieden

Obwohl beide für hochpräzise Drehbewegungen verwendet werden können, unterscheiden sich ihre strukturellen Eigenschaften und Anwendungsschwerpunkte.

Eine Hohl-Drehplattform ist auf hohe Steifigkeit, Tragfähigkeit und stabile Drehbewegungen ausgerichtet. Sie verwendet in der Regel eine Getriebestruktur in Verbindung mit einem steifen Gehäuse und einer tragenden Struktur. Sie eignet sich besonders für Drehstationen, die Werkstücke, Spannvorrichtungen, Werkzeuge oder andere externe Lasten tragen müssen.

Die Hohlstruktur ermöglicht außerdem die Durchführung von Kabeln, Pneumatikschläuchen und anderen Versorgungsleitungen durch die Mitte, was den Maschinenaufbau vereinfachen und Kabelinterferenzen während der Drehbewegung reduzieren kann.

Ein Harmonic-Drehantrieb hingegen konzentriert sich stärker auf kompakte Abmessungen, hohe Untersetzungsverhältnisse, geringes Verdrehspiel, hohe Positioniergenauigkeit und hohe Drehmomentdichte. Er integriert einen Harmonic-Drive-Übertragungsmechanismus mit einem Motor und weiteren Komponenten, um eine kompakte Drehantriebslösung bereitzustellen.

Dadurch eignen sich Harmonic-Drehantriebe besonders für Robotergelenke, kompakte Präzisionsmechanismen und Anwendungen, bei denen Einbauraum und Gewicht wichtig sind.

Der entscheidende Unterschied besteht daher nicht einfach darin, welches Produkt eine höhere Genauigkeit aufweist.

Entscheidend sind die mechanische Architektur, die Lastbedingungen, die Steifigkeit, der Einbauraum und die Bewegungsanforderungen des Gesamtsystems.

Das Verständnis dieses grundlegenden Unterschieds ist wichtig, um festzustellen, ob sich die beiden Lösungen tatsächlich gegenseitig ersetzen können.

2. Anwendungen, bei denen beide eingesetzt werden können

Betrachten wir zunächst die Anwendungen, bei denen ein Austausch relativ einfach möglich ist.

2.1 Präzise Winkelpositionierung bei geringer Last

Beispiele hierfür sind kleine Inspektionsdrehtische, Linsenkalibriermechanismen, Präzisions-Winkeleinstellmechanismen und andere kleine Drehpositioniersysteme.

Wenn die Last gering ist, die äußeren Kräfte begrenzt sind und nur geringe Stoß- oder exzentrische Belastungen auftreten, können sowohl eine Hohl-Drehplattform als auch ein Harmonic-Drehantrieb geeignet sein.

Bei dieser Art von Anwendung kann die endgültige Auswahl hauptsächlich vom Einbauraum, der erforderlichen Steifigkeit, dem Hohldurchmesser, der Positioniergenauigkeit, der Motorkonfiguration und den Kosten abhängen.

2.2 Langsame, intermittierende Teil- und Drehbewegungen

Wenn die Drehgeschwindigkeit relativ niedrig ist, Beschleunigung und Verzögerung kontrolliert werden und weder häufige Hochgeschwindigkeits-Drehrichtungswechsel noch erhebliche Stöße auftreten, können beide Lösungen bei korrekter Auswahl stabile Drehbewegungen ermöglichen.

Einfach ausgedrückt:

Geringe Last, niedrige Geschwindigkeit, begrenzte Stöße und begrenzte exzentrische Belastungen sind Bedingungen, unter denen sowohl eine Hohl-Drehplattform als auch ein Harmonic-Drehantrieb in Betracht gezogen werden können.

Auch bei diesen Anwendungen sollten jedoch vor der endgültigen Auswahl das tatsächliche Drehmoment, die Radiallast, die Axiallast, das Kippmoment, der Einschaltdauer und die Positionieranforderungen geprüft werden.

3. Anwendungen, für die eine Hohl-Drehplattform in der Regel besser geeignet ist

Dies ist einer der Bereiche, in denen Ingenieure leicht eine falsche Auswahl treffen können.

3.1 Schwere Lasten, Spannvorrichtungen und Werkstückrotation

Wenn die Drehstation ein relativ schweres Werkstück, eine Spannvorrichtung, ein Werkzeugsystem oder eine exzentrische Last tragen muss, werden die strukturelle Steifigkeit und die Tragfähigkeit besonders wichtig.

Eine Hohl-Drehplattform integriert normalerweise das Übertragungssystem mit einer steifen tragenden Struktur. Abhängig von ihrer Konstruktion kann sie Radiallasten, Axiallasten und Kippmomente direkt aufnehmen.

Für diese Art von Anwendung sollte ein Harmonic-Drehantrieb nicht allein anhand seines Ausgangsdrehmoments ausgewählt werden. Die Tragfähigkeit des Ausgangslagers, die zulässigen Radial- und Axiallasten, die Torsionssteifigkeit, das externe Moment, der Einschaltdauer und die Lebensdauer müssen alle berücksichtigt werden.

Für Schwerlast-Drehstationen kann eine passend dimensionierte Hohl-Drehplattform daher die geeignetere Lösung sein.

3.2 Häufiges Starten und Stoppen, Vorwärts- und Rückwärtsdrehung sowie Stöße

Einige automatisierte Drehstationen müssen häufig beschleunigen und verzögern, die Drehrichtung wiederholt ändern oder unter externen Stoßlasten arbeiten.

Diese Bedingungen stellen zusätzliche Anforderungen an das Übertragungssystem.

Zyklische Belastungen, Torsionssteifigkeit, Lagerbelastungen, thermische Bedingungen und Ermüdungslebensdauer müssen alle berücksichtigt werden.

Eine steife Hohl-Drehplattform kann vorteilhaft sein, wenn die Drehstation selbst erhebliche externe Lasten und wiederholte dynamische Kräfte direkt aufnehmen muss.

Ein Harmonic-Drehantrieb kann bei korrekter Auswahl und Betrieb innerhalb seiner spezifizierten Bedingungen ebenfalls in dynamischen Anwendungen eingesetzt werden. Ein geringes Verdrehspiel allein sollte jedoch niemals der einzige Grund für seine Auswahl sein.

3.3 Anwendungen mit kontinuierlicher Drehung bei hoher Geschwindigkeit

Bei Anwendungen, die eine kontinuierliche Drehung oder eine relativ hohe Drehzahl erfordern, muss der Konstrukteur mehr als nur die Nenndrehzahl berücksichtigen.

Wärmemanagement, Lagerdrehzahl, Übertragungswirkungsgrad, Schmierung, Motordrehzahl und langfristige Betriebstemperatur beeinflussen alle die endgültige Leistung.

Ein Harmonic-Drehantrieb kann in geeigneten Anwendungen mit relativ hohen Drehzahlen betrieben werden, doch seine Nenndrehzahl, sein thermisches Verhalten, seine Schmierung und sein Einschaltdauer müssen sorgfältig bewertet werden.

Eine Hohl-Drehplattform kann besser geeignet sein, wenn die Anwendung eine stabile kontinuierliche Drehung in Verbindung mit einer steifen tragenden Struktur erfordert.

Die wichtige Frage ist daher nicht einfach, welches Produkt schneller ist. Die eigentliche Frage lautet, ob das gesamte Drehsystem unter den vorgesehenen Betriebsbedingungen die erforderliche Genauigkeit, Temperatur, Haltbarkeit und Stabilität aufrechterhalten kann.

4. Anwendungen, für die ein Harmonic-Drehantrieb besser geeignet ist

Es gibt auch Anwendungen, bei denen die kompakte Struktur eines Harmonic-Drehantriebs deutliche Vorteile bietet.

4.1 Extrem kompakte und leichte Anlagen

Wenn der Einbauraum sehr begrenzt ist, können Größe und Gewicht des Drehmechanismus zu wesentlichen Konstruktionsbeschränkungen werden.

Ein Harmonic-Drehantrieb integriert den Harmonic-Drive-Übertragungsmechanismus mit einem Motor und weiteren Komponenten und bietet eine kompakte Lösung mit hohem Untersetzungsverhältnis und hoher Drehmomentdichte.

Dadurch eignet er sich für Robotergelenke, Präzisionsmechanismen, kompakte Automatisierungsmodule und andere Anwendungen mit strengen Platzanforderungen.

Im Vergleich zu einer größeren Drehplattformstruktur kann ein Harmonic-Drehantrieb die Realisierung eines kompakten mechanischen Aufbaus erleichtern.

4.2 Hochpräzise Positionierung und geringes Verdrehspiel

Harmonic-Drehantriebe werden häufig in Anwendungen eingesetzt, bei denen geringes Verdrehspiel, hohe Positioniergenauigkeit und eine kompakte Kraftübertragung wichtig sind.

Typische Anwendungen umfassen Präzisionsmontage, optische Geräte, Robotergelenke, Halbleiteranlagen, Inspektionssysteme und andere Präzisionsbewegungsmechanismen.

Es ist jedoch wichtig zu verstehen, dass Verdrehspiel und Gesamtpositioniergenauigkeit nicht exakt dasselbe sind.

Die endgültige Positioniergenauigkeit einer Maschine wird auch durch die Encoderauflösung, strukturelle Verformung, Lagereigenschaften, Montagetoleranzen, Servoregelung, thermische Einflüsse und die Gesamtsteifigkeit der Maschine beeinflusst.

Der Harmonic-Drehantrieb sollte daher auf Grundlage der Anforderungen des vollständigen Bewegungssystems ausgewählt werden, statt lediglich eine einzelne Katalogspezifikation zu vergleichen.

5. Hohl-Drehplattform vs. Harmonic-Drehantrieb: Wichtige Auswahlfaktoren

Vergleichen Sie bei der Auswahl zwischen beiden nicht einfach die Produktnamen oder eine einzelne Spezifikation.

Die tatsächlichen Anwendungsbedingungen sollten berücksichtigt werden.

Diese Tabelle dient nur als erste Orientierung.

Bei einer realen Maschinenkonstruktion sollten Ingenieure außerdem Ausgangsdrehmoment, Drehzahl, Beschleunigung, Nutzlast, Radiallast, Axiallast, Kippmoment, Einschaltdauer, erforderliche Lebensdauer, Einbaumaße, Hohldurchmesser und Steuerungsanforderungen prüfen.

6. Hohl-Drehplattform oder Harmonic-Drehantrieb: Wie wählen?

Für die frühe Konstruktionsphase können Sie eine einfache Faustregel verwenden.

Schwere Lasten, direkte Werkstückabstützung, hohe Steifigkeit, große externe Momente und anspruchsvolle Drehstationsstrukturen: Ziehen Sie zuerst eine Hohl-Drehplattform in Betracht.

Leichtbauweise, kompakter Einbau, hohes Untersetzungsverhältnis, geringes Verdrehspiel und hohe Drehmomentdichte: Ziehen Sie zuerst einen Harmonic-Drehantrieb in Betracht.

Diese Kategorien sind jedoch nicht absolut.

Eine leistungsstarke Hohl-Drehplattform kann ebenfalls eine hohe Positioniergenauigkeit bieten, während ein korrekt ausgelegter Harmonic-Drehantrieb in anspruchsvollen industriellen Anwendungen eingesetzt werden kann.

Wichtig ist, keine Drehlösung anhand nur eines Parameters wie Verdrehspiel, Drehmoment oder Gesamtgröße auszuwählen.

Bewerten Sie stattdessen das vollständige mechanische System und finden Sie die beste Balance zwischen:

Tragfähigkeit, Steifigkeit, Präzision, Geschwindigkeit, Haltbarkeit, Einbauraum und Kosten.

7. Hohl-Drehplattformen und Harmonic-Drehantriebe in der Präzisionsautomatisierung

Beide Technologien können in der Präzisionsautomatisierung eingesetzt werden, doch ihre idealen Anwendungen unterscheiden sich.

7.1 Industrielle Automatisierung

Hohl-Drehplattformen eignen sich für automatisierte Drehstationen, die Werkstücke, Spannvorrichtungen, Werkzeuge oder Inspektionsgeräte tragen müssen und gleichzeitig eine stabile Drehpositionierung gewährleisten sollen.

Harmonic-Drehantriebe können für kompakte Drehmechanismen, Robotersysteme und Anwendungen eingesetzt werden, bei denen ein integriertes Motor- und Übertragungsdesign zur Verringerung der Gesamtgröße der Maschine beiträgt.

7.2 Halbleiter- und 3C-Automatisierung

Halbleiterfertigungs- und 3C-Automatisierungsanlagen erfordern häufig hohe Positioniergenauigkeit, kompakte Maschinenlayouts, geringe Vibrationen und eine zuverlässige Kabelführung.

Eine Hohl-Drehplattform kann eine gute Wahl sein, wenn der Drehmechanismus eine relativ große Spannvorrichtung oder Inspektionseinheit direkt tragen muss.

Ein Harmonic-Drehantrieb kann besser geeignet sein, wenn der Einbauraum begrenzt ist und geringes Verdrehspiel, Kompaktheit sowie integrierte Bewegung wichtig sind.

7.3 Robotik

Robotergelenke erfordern häufig kompakte Abmessungen, hohe Drehmomentdichte, geringes Verdrehspiel und eine präzise Bewegungssteuerung.

Für diese Anwendungen werden Harmonic-Drehantriebe häufig eingesetzt, da ihre kompakte Übertragungsstruktur in Robotergelenke integriert werden kann.

Hohl-Drehplattformen können auch in Roboterpositioniermechanismen, Dreh-Arbeitsstationen und anderen Anwendungen eingesetzt werden, bei denen die Ausgangsstruktur externe Lasten direkt tragen muss.

7.4 CNC und Präzisions-Drehachsen

CNC-Drehachsen erfordern eine Kombination aus Positioniergenauigkeit, Steifigkeit, Tragfähigkeit, Geschwindigkeit und thermischer Stabilität.

Eine Hohl-Drehplattform kann für Drehtische und Positionierstationen geeignet sein, die Werkstücke und Spannvorrichtungen direkt tragen müssen.

Ein Harmonic-Drehantrieb kann für kompakte Drehachsen und Mechanismen in Betracht gezogen werden, bei denen geringes Verdrehspiel, hohes Untersetzungsverhältnis und kompakte Integration wichtig sind.

8. Was sollten Ingenieure prüfen, bevor sie eine Lösung durch die andere ersetzen?

Bevor eine Hohl-Drehplattform durch einen Harmonic-Drehantrieb oder ein Harmonic-Drehantrieb durch eine Hohl-Drehplattform ersetzt wird, sollten Ingenieure die vollständige mechanische Belastung bewerten.

Zu den wichtigsten Parametern gehören:

• Nutzlast und Gewicht der Spannvorrichtung

• Erforderliches Ausgangsdrehmoment

• Radiallast

• Axiallast

• Kippmoment

• Maximale Drehzahl

• Kontinuierliche Drehzahl

• Beschleunigung und Verzögerung

• Häufigkeit der Vorwärts- und Rückwärtsdrehung

• Einschaltdauer

• Positioniergenauigkeit und Wiederholgenauigkeit

• Torsionssteifigkeit

• Verdrehspiel

• Einbauraum

• Hohldurchmesser und Anforderungen an die Kabelführung

• Erforderliche Lebensdauer

• Betriebstemperatur und thermische Bedingungen

Diese Parameter bestimmen, ob die alternative Lösung die Anforderungen der Maschine tatsächlich erfüllen kann.

Beispielsweise kann ein Drehmechanismus mit einer exzentrischen Spannvorrichtung ein erhebliches Kippmoment erzeugen, selbst wenn das erforderliche Drehmoment selbst nicht besonders hoch ist.

In diesem Fall können die Tragfähigkeit des Ausgangslagers und die strukturelle Steifigkeit wichtiger werden als die bloße Betrachtung der Nenn-Drehmomentangabe.

9. Fazit

Hohl-Drehplattformen und Harmonic-Drehantriebe sind beide hochpräzise Lösungen für Drehbewegungen, aber sie sind nicht in jeder Anwendung automatisch austauschbar.

Bei schweren Lasten, direkter Werkstückabstützung, hoher Steifigkeit, großen externen Momenten und anspruchsvollen Drehstationen ist eine Hohl-Drehplattform häufig die geeignetere Wahl.

Für kompakten Einbau, leichte mechanische Konstruktionen, hohe Untersetzungsverhältnisse, geringes Verdrehspiel, hohe Drehmomentdichte und integrierte Drehbewegungen kann ein Harmonic-Drehantrieb die bessere Option sein.

Die richtige Wahl hängt letztlich von den tatsächlichen Betriebsbedingungen der Maschine ab.

Bevor eine Technologie durch eine andere ersetzt wird, sollten Ingenieure Nutzlast, Drehmoment, Geschwindigkeit, Beschleunigung, Radial- und Axiallasten, Kippmoment, Einschaltdauer, Positioniergenauigkeit, Steifigkeit, Lebensdauer, Einbaubeschränkungen und Steuerungsanforderungen bewerten.

Das Verständnis dieser Austauschgrenzen hilft Anlagenkonstrukteuren, sowohl eine Überdimensionierung als auch eine Unterdimensionierung zu vermeiden und gleichzeitig ein zuverlässigeres und kosteneffizienteres Präzisions-Drehbewegungssystem zu realisieren.

Wenn Sie eine konkrete Drehstations- oder Automatisierungsanwendung haben und nicht sicher sind, ob eine Hohl-Drehplattform oder ein Harmonic-Drehantrieb die bessere Wahl ist, können Sie HONPINE kontaktieren und die grundlegenden Anforderungen an Last, Geschwindigkeit, Genauigkeit und Einbau bereitstellen. Unser Engineering-Team kann Sie bei der Bewertung der geeigneten Drehübertragungslösung unterstützen.
