Welche Eigenschaften bietet der HONPINE TCHL Harmonic-Drive-Aktuator für Anwendungen in der intelligenten Robotik?

Im Zeitalter der sich rasant entwickelnden verkörperten Intelligenz hat HONPINE seine Investitionen in Innovation erhöht und den neuen TCHL-Harmonic-Drive-Aktuator auf den Markt gebracht. Dieser Artikel beleuchtet die wichtigsten Leistungsvorteile, die es dem HONPINE TCHL-Harmonic-Drive-Aktuator ermöglichen, das Vertrauen von Roboterherstellern zu gewinnen.

Vor welchem industriellen Hintergrund wurde der HONPINE TCHL-Harmonic-Drive-Aktuator entwickelt?

Im Bereich humanoider Roboter sind Harmonic-Gelenke kritische Komponenten, deren Leistung und Konstruktion sich direkt auf die Flexibilität, Nutzlastkapazität und Kosteneffizienz von Robotern auswirken. Da sich die Anwendungen humanoider Roboter weiterhin von der industriellen Fertigung auf Dienstleistungsbranchen ausweiten, wächst auch die Marktnachfrage nach Harmonic-Gelenken rasant.

Derzeit steht der Markt jedoch noch vor vielen Herausforderungen. Einerseits sind herkömmliche Harmonic-Gelenke relativ schwer, was die Nutzlastkapazität und Flexibilität von Robotern einschränkt. Dieses Problem ist zunehmend bedeutender geworden, da Leichtbau im Robotikdesign immer wichtiger wird. Andererseits weisen bestehende Lösungen weiterhin deutliche Einschränkungen bei der Genauigkeit der Kraft-Positions-Regelung, der Installationsfreundlichkeit und dem Kostenmanagement auf. In praktischen Anwendungen stoßen Anwender häufig auf Probleme wie unzureichende Präzision, komplizierte Installationsprozesse und hohe Gesamtkosten. Diese Herausforderungen schränken nicht nur die breitere Einführung humanoider Roboter in verschiedenen Branchen ein, sondern verdeutlichen auch die dringende Marktnachfrage nach effizienteren, flexibleren und kostengünstigeren Harmonic-Gelenk-Lösungen.

Um diese Herausforderungen der Branche zu bewältigen, bietet die HONPINE TCHL-Serie erhebliche Leistungsverbesserungen und optimierte Lösungen, die den komplexen Anforderungen verschiedener Anwendungsszenarien wirksam gerecht werden und gleichzeitig neue Optionen für humanoide Robotik und hochwertige intelligente Fertigung bereitstellen.

Welche Vorteile helfen dem HONPINE TCHL-Harmonic-Drive-Aktuator, Roboterhersteller zu überzeugen?

Reinforcement Learning für humanoide Roboter ist in hohem Maße auf leistungsstarke Fähigkeiten zur Gelenksensorik angewiesen. Um eine effektive Sim-to-Real-Übertragung zu erreichen, müssen Gelenke Latenzen im Millisekundenbereich, ein hohes Signal-Rausch-Verhältnis bei der Drehmomentrückmeldung, einen großen Dynamikbereich und eine ausgezeichnete Linearität bieten, um die Anforderungen an hochfrequente Kraftregelung für modellprädiktive Regelung und impedanzbasierte Algorithmen zu unterstützen.

Die Harmonic-Gelenke der HONPINE TCHL-Serie nutzen eine selbst entwickelte integrierte Kreuzrollenlager-Technologie in Kombination mit kompakter Strukturoptimierung, um eine extreme Leichtbauleistung zu erreichen. Ohne Größe oder Gewicht zu erhöhen, reduziert das Design sowohl die radialen als auch die axialen Abmessungen des Gelenkmoduls erheblich. Derzeit wiegt das kleinste Modell, TCHL-11M, nur 0.35 kg und liefert dabei ein Spitzendrehmoment von 25 Nm. Das größte Modell, TCHL-32H, wiegt nur 3.3 kg und erreicht ein Spitzendrehmoment von 799 Nm. Im Vergleich zu den meisten externen Kraftsensorlösungen auf dem Markt vermeidet dieses integrierte Design Probleme wie Steifigkeitsverlust und verringerte Empfindlichkeit.

Der Einsatz der integrierten Kreuzrollenlager-Technologie verbessert nicht nur die Übertragungseffizienz und strukturelle Steifigkeit, sondern schafft auch die Grundlage für eine hybride Kraft-Positions-Regelung mit geschlossenem Regelkreis im Harmonic-Gelenk-Aktuator der TCHL-Serie. Durch eingebettete Drehmomentsensortechnologie integriert die TCHL-Serie hochpräzise Kraftsensoren direkt am Ausgang industrietauglicher präziser Harmonic-Getriebe und beseitigt so wirksam die mit herkömmlichen externen Sensorlösungen verbundenen Probleme struktureller Nachgiebigkeit. Dies ermöglicht die Echtzeiterfassung von Ausgangspositions- und Drehmomentdaten und bietet eine native Unterstützung für hochbandbreitige Kraftrückmeldung für Reinforcement-Learning-Algorithmen.

In Kombination mit der hybriden Kraft-Positions-Regelung mit geschlossenem Regelkreis ermöglichen die Sensoren der TCHL-Serie auch einen reibungslosen Wechsel zwischen Positionsmodus und Drehmomentmodus, wodurch die dynamische Reaktionsleistung bei Präzisionsmontage- und Kraftregelungsanwendungen deutlich verbessert wird.

Die szenarioübergreifenden Anwendungen humanoider Roboter stellen auch umfassendere technische Anforderungen an Harmonic-Gelenkmodule. Diese Module müssen ein Gleichgewicht zwischen Leichtbaudesign, hoher Steifigkeit und hoher Leistungsdichte erreichen. Darüber hinaus sind hohe Schutzarten wie IP65, Vibrationsbeständigkeit und elektromagnetische Verträglichkeit entscheidend, um sich an komplexe industrielle und Außenumgebungen anzupassen.

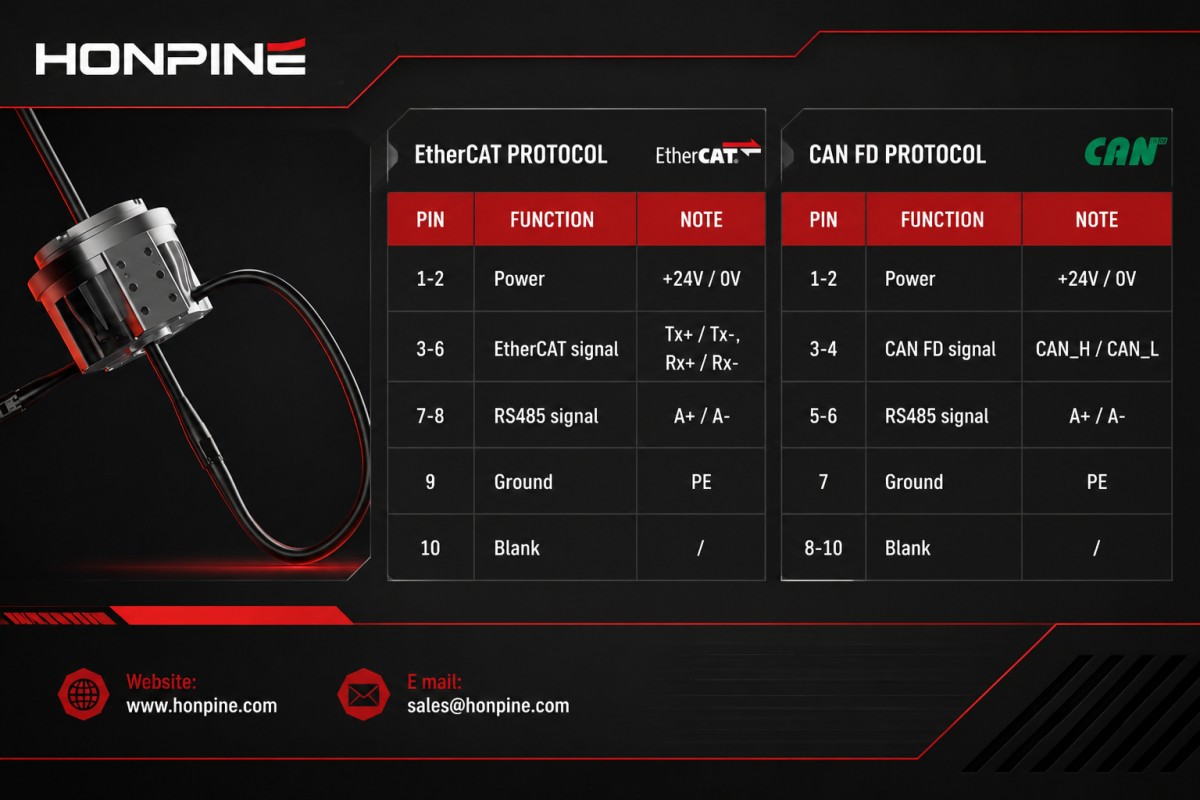

Auf der Ebene der Systemintegration verwendet die HONPINE TCHL-Serie ein integriertes elektromechanisches Schnittstellendesign, das Leistungsübertragung und Echtzeit-Kommunikationsprotokolle wie EtherCAT und CAN FD in einem einzigen Steckverbinder kombiniert. Ein Kabeldurchmesser von 8 mm unterstützt Hohlverkabelung, was nicht nur die elektromagnetische Verträglichkeit des gesamten Robotersystems verbessert, sondern auch die strengen Synchronisationsanforderungen der koordinierten Steuerung mehrerer Gelenke erfüllt. Die Schutzart IP65 gewährleistet langfristige Betriebsstabilität in rauen Umgebungen wie Staub und Feuchtigkeit.

Hinsichtlich der Installationsflexibilität integriert das Gehäuse des Harmonic-Gelenks der TCHL-Serie mehrere standardisierte mechanische Schnittstellen auf sechs Flächen und unterstützt verschiedene Montagemethoden, darunter beidseitige Befestigung, direkte Bodenmontage und radiale Seitenmontage. Dies erleichtert die Optimierung der gesamten Roboterstruktur erheblich. Da das Gelenkdesign bereits mechanische Schnittstellen vorsieht, wird der Einsatz von Adapterflanschen und zusätzlichen Verbindern deutlich reduziert.

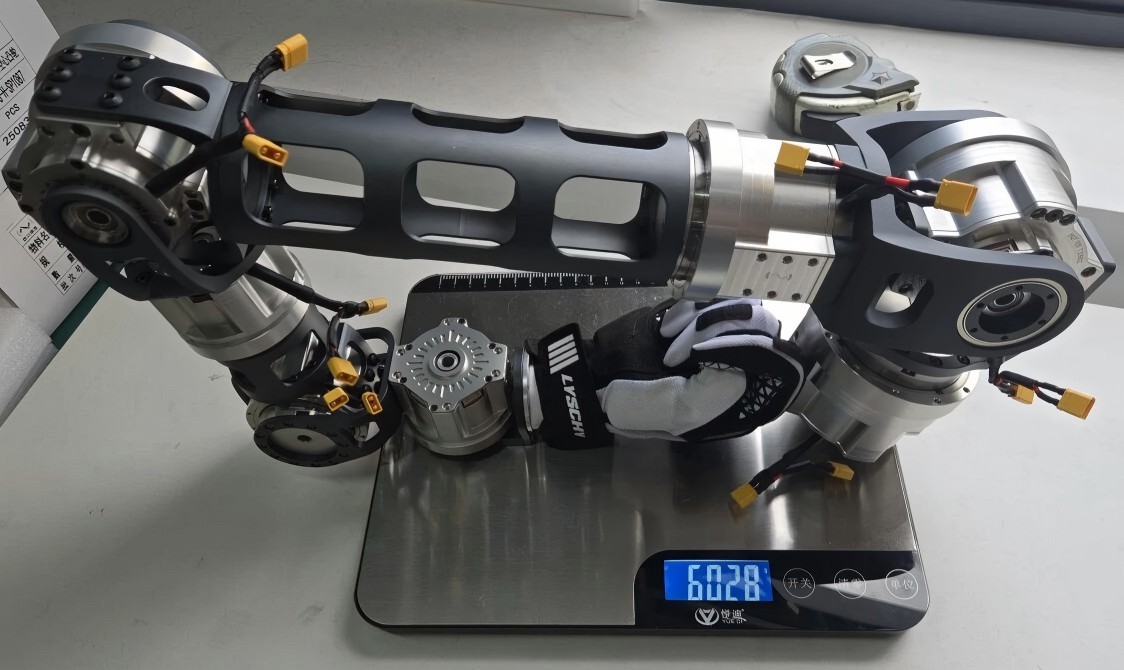

Ein einzelner Roboterarm, der mit Harmonic-Gelenken der TCHL-Serie montiert ist, wiegt nur 6 kg und unterstützt gleichzeitig eine effektive Nutzlast von 5 kg, wodurch ein beeindruckendes Nutzlast-Gewichts-Verhältnis von 83% erreicht wird.

Um mehr über HONPINE Harmonic-Getriebe, Planeten- und Harmonic-Gelenkmodule zu erfahren, kontaktieren Sie uns bitte für weitere Informationen.
