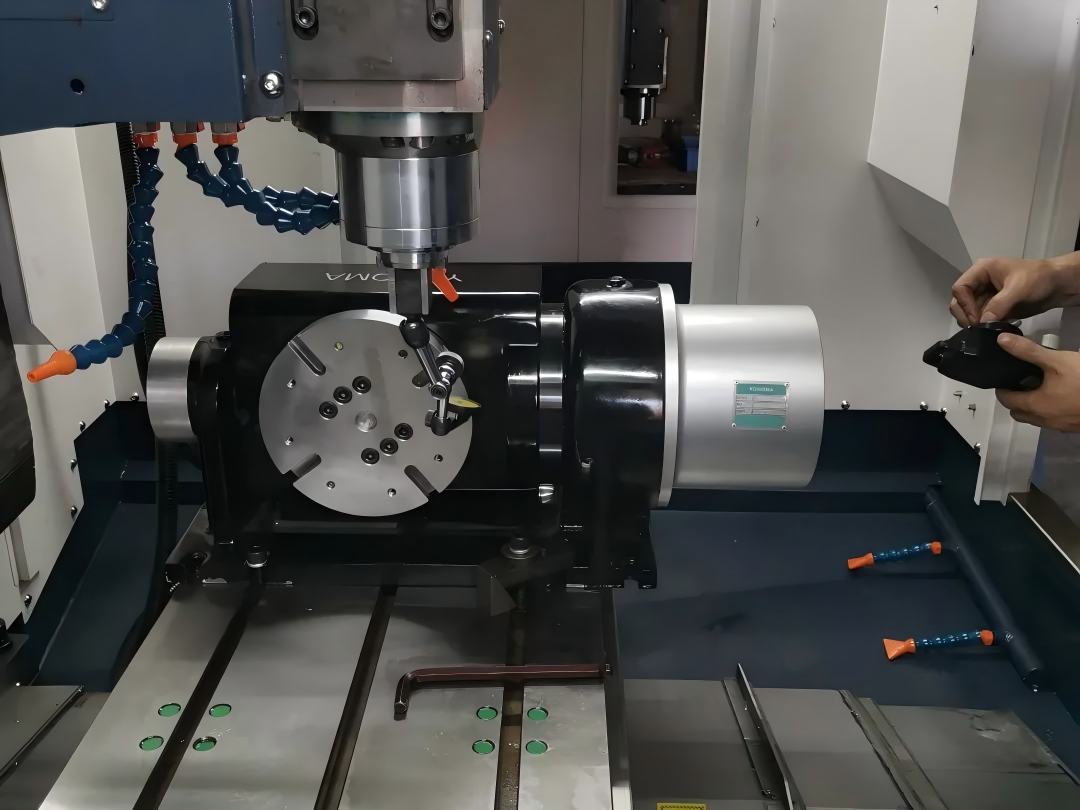

Harmonischer Drehaktuator für hochpräzise Positionierung: Was bestimmt die Positioniergenauigkeit wirklich?

Einführung

Wenn Ingenieure einen harmonischen Drehantrieb für hochpräzise Positionierung suchen, ist die erste Frage oft einfach: Wie genau ist der Antrieb?

Die Positionsgenauigkeit kann jedoch nicht allein durch eine einzige Spezifikation bestimmt werden.

Ein harmonischer Drehantrieb kann ein hochpräzises Harmonic-Getriebe, einen hochauflösenden Encoder und einen leistungsstarken Servomotor verwenden. Das endgültige Positionierergebnis der Maschine hängt jedoch weiterhin vom Zusammenspiel dieser Komponenten ab. Getriebefehler, Spiel, Torsionssteifigkeit, Encoder-Rückmeldung, Lagerlagerung, Lastträgheit, Regelparameter und externe Störungen können die endgültige Position der Last beeinflussen.

Dies ist besonders wichtig für Anwendungen wie Halbleiteranlagen, Präzisionsautomation, Robotergelenke, optische Ausrichtungssysteme, CNC-Drehachsen, Laserbearbeitungsanlagen und automatisierte Prüfmaschinen. Hierbei geht es nicht nur darum, ob der Aktor einen vorgegebenen Winkel erreichen kann. Entscheidend ist vielmehr, ob die Last unter realen Betriebsbedingungen wiederholt die gewünschte Position einnehmen kann.

Deshalb sollte die Auswahl eines harmonischen Drehantriebs für hochpräzise Positionierung als eine technische Entscheidung auf Systemebene und nicht als ein Vergleich einzelner Produktspezifikationen betrachtet werden.

Dieser Artikel erklärt, was die Positioniergenauigkeit wirklich bestimmt, warum manche Maschinen nach der Installation an Genauigkeit verlieren und wie Ingenieure eine Plattform für harmonische Drehantriebe auswählen können, die ihren tatsächlichen Positionieranforderungen entspricht.

Hochpräzise Positionierung ist mehr als geringes Spiel.

Die Harmonic-Transfer-Technologie findet breite Anwendung in der Präzisionsdrehtechnik, da sie hohe Untersetzungsverhältnisse, kompakte Abmessungen und extrem geringes Umkehrspiel ermöglicht.

Zunächst sollte jedoch ein weit verbreitetes Missverständnis aufgeklärt werden.

Ein Harmonic-Reduziergetriebe sollte nicht automatisch als spielfrei bezeichnet werden.

In der Ingenieurpraxis werden Harmonic-Drive-Getriebe besser als spielfrei oder extrem spielarm beschrieben. Fertigungstoleranzen, Montagebedingungen, elastische Verformung und Betriebslast können das tatsächliche Getriebeverhalten beeinflussen. Manche Anbieter verwenden den Begriff „spielfrei“ als Marketinginstrument, dies bedeutet jedoch nicht, dass das Ausgangssystem unter allen Betriebsbedingungen eine mathematisch exakte Positionsabweichung von null aufweist.

Noch wichtiger ist jedoch, dass selbst wenn ein Reduziergetriebe kein messbares mechanisches Spiel aufweist, das gesamte Drehsystem dennoch einen Positionierungsfehler aufweisen kann.

Beispielsweise kann der Aktor laut motorseitigem Encoder den korrekten theoretischen Ausgangswinkel erreichen, während die tatsächliche Lastposition durch Torsionsverformung, Lagerdurchbiegung oder strukturelle Flexibilität beeinflusst wird. Das bedeutet, dass eine Maschine zwar hervorragende Getriebespezifikationen aufweisen kann, aber dennoch Positionierfehler am Endeffektor verursachen kann.

Aus diesem Grund müssen Ingenieure, die einen harmonischen Drehantrieb für hochpräzise Positionierung bewerten, über das Umkehrspiel hinausblicken und die gesamte Bewegungskette verstehen.

Die Positionsgenauigkeit beginnt mit der Differenz zwischen Sollposition und Istposition.

Der grundlegende Zweck eines Präzisionsdrehantriebs besteht darin, die Differenz zwischen der Sollposition und der tatsächlichen Ausgangsposition zu verringern.

In einem einfachen System sendet der Controller einen Bewegungsbefehl, der Servoantrieb erzeugt ein Motordrehmoment, der Motor dreht sich, das harmonische Getriebe reduziert die Drehzahl und erhöht das Ausgangsdrehmoment, und die endgültige Ausgangsstruktur bewegt die Last.

In jeder Phase können Fehler auftreten.

Der Motor-Encoder misst die Drehung zwar präzise, das Getriebe kann jedoch elastische Verformungen erfahren. Das Untersetzungsgetriebe weist möglicherweise ein sehr geringes Spiel auf, das Abtriebslager kann sich jedoch unter exzentrischer Belastung verformen. Der Aktor selbst kann eine ausgezeichnete Wiederholgenauigkeit aufweisen, die äußere mechanische Struktur kann jedoch vibrieren oder sich verdrehen.

Daher wird eine hochpräzise Positionierung in der Regel durch das Zusammenspiel mehrerer Faktoren bestimmt, darunter Übertragungsgenauigkeit, Spielcharakteristik, Torsionssteifigkeit, Encoderauflösung und -genauigkeit, Regelkreisleistung, Lagerunterstützung, Lastbedingungen und Qualität der mechanischen Installation.

Aus diesem Grund können zwei Maschinen, die denselben harmonischen Drehantrieb verwenden, unterschiedliche Positionierergebnisse erzielen.

Der Aktor ist Teil des Positioniersystems, aber die Maschinenstruktur bestimmt, wie viel von der theoretischen Leistungsfähigkeit des Aktors tatsächlich auf die Anwendung übertragen werden kann.

Warum die Genauigkeit von Oberwellenreduzierern immer noch wichtig ist?

Obwohl die Positioniergenauigkeit ein Ergebnis auf Systemebene ist, bleibt das Harmonic-Reduziergetriebe eine der wichtigsten mechanischen Komponenten in einem Präzisionsdrehantrieb.

Rückschlag ist nur ein Teil der Übertragungsgenauigkeit

Das Untersetzungsgetriebe bestimmt, wie die Motorbewegung auf den Ausgang übertragen wird.

Ein hochwertiges harmonisches Getriebe ermöglicht eine kompakte Bauweise mit hohem Untersetzungsverhältnis und reduziert gleichzeitig das mechanische Spiel, das sonst bei Richtungsumkehr auftreten würde. Dies ist besonders vorteilhaft bei Anwendungen mit wiederholtem Indexieren, Bewegungen mit kleinem Winkel, bidirektionaler Positionierung und häufigen Start-Stopp-Bewegungen.

Allerdings sollten Ingenieure zwischen verschiedenen Konzepten unterscheiden.

Spiel beschreibt den mechanischen Bewegungsverlust bei einer Änderung der Drehrichtung. Positioniergenauigkeit beschreibt, wie genau das System eine vorgegebene Position erreicht. Wiederholgenauigkeit beschreibt, wie zuverlässig das System über mehrere Zyklen hinweg in dieselbe Position zurückkehrt.

Diese Spezifikationen hängen zwar zusammen, sind aber nicht identisch.

Ein System kann eine ausgezeichnete Wiederholgenauigkeit aufweisen, da es stets nahezu an derselben Position anhält, während seine absolute Positioniergenauigkeit durch Übertragungsfehler oder Encoder-Offset beeinflusst wird. Ebenso kann ein Getriebe extrem geringes Spiel aufweisen, während die Maschine aufgrund elastischer Verformung unter wechselnden Lasten dennoch Positionsabweichungen erfährt.

Bei Anwendungen, die eine hochpräzise bidirektionale Positionierung erfordern, sollten Ingenieure daher das gesamte Übertragungsverhalten berücksichtigen, anstatt sich auf eine einzelne Aussage zur „Spielfreiheit“ zu konzentrieren.

Torsionssteifigkeit kann genauso wichtig sein wie Spiel.

Warum beeinflusst die mechanische Verformung die Endposition?

Bei vielen hochpräzisen Anwendungen mit hohen Belastungen liegt das größte Positionierungsproblem nicht im herkömmlichen mechanischen Spiel.

Es entsteht durch Verformung.

Wird ein Drehmoment auf ein rotierendes System aufgebracht, können Motorwelle, Getriebekomponenten, Abtriebsstruktur und Maschinenrahmen elastische Verformungen erfahren. Ist das System nicht ausreichend steif, können Soll- und Ist-Lastposition vorübergehend voneinander abweichen.

Dies ist besonders wichtig, wenn die Anwendung schnelle Beschleunigungen, häufige Richtungswechsel oder große Schwankungen des Lastmoments beinhaltet.

Betrachten wir einen Roboterarm mit wechselnder Nutzlast. Der Aktor kann unter zwei verschiedenen Lasten denselben Positionsbefehl erhalten, die mechanische Verformung des Gelenks kann jedoch unterschiedlich sein. Dies führt dazu, dass die tatsächliche Ausgabeposition variieren kann, obwohl das Steuerungssystem normal arbeitet.

Das gleiche Problem kann bei Halbleiteranlagen, Präzisionshandhabungssystemen und großen optischen Positionierplattformen auftreten. Der Aktor mag zwar eine ausgezeichnete Leerlaufleistung aufweisen, die tatsächliche Betriebsgenauigkeit hängt jedoch davon ab, wie die gesamte Struktur unter Last reagiert.

Aus diesem Grund ist die Torsionssteifigkeit ein wichtiger Auswahlparameter für einen harmonischen Drehantrieb, der in der hochpräzisen Positionierung eingesetzt wird.

Eine höhere Steifigkeit trägt dazu bei, die Winkelverformung unter Drehmoment zu reduzieren und somit das Verhältnis zwischen der Ausgangsposition des Aktuators und der tatsächlichen Lastposition zu verbessern.

Aus diesem Grund sollte die Positionierung mit hoher Präzision niemals nur unter Leerlaufbedingungen bewertet werden.

Die Encoder-Rückkopplung bestimmt, was das Steuerungssystem tatsächlich sehen kann.

Motorseitiger Encoder vs. ausgangsseitige Rückkopplung

Ein Servosystem kann einen Fehler, den es nicht erkennt, nicht präzise korrigieren.

Der Encoder spielt daher eine zentrale Rolle bei der Präzisionspositionierung.

Der Encoder wandelt mechanische Bewegungen in Rückkopplungsinformationen um, die der Regler zur Regelung der Position nutzt. Die Position des Encoders ist jedoch oft genauso wichtig wie seine Auflösung.

Ein motorseitiger Encoder misst die Position des Motors. Der Controller berechnet anschließend die theoretische Ausgangsposition anhand des Untersetzungsverhältnisses.

Dieser Ansatz funktioniert in vielen Anwendungsfällen gut, insbesondere wenn das Übertragungssystem ausreichend steif ist und die Positionierungsanforderungen moderat sind.

Die tatsächliche Ausgangsposition kann jedoch von der theoretischen Position abweichen, wenn das Getriebe elastische Verformungen, extrem geringes, aber nicht verschwindendes Spiel, strukturelle Nachgiebigkeit oder Laststörungen erfährt.

Für Anwendungen mit höheren Leistungsanforderungen können ausgangsseitige Rückkopplung oder eine Dual-Encoder-Architektur zusätzliche Vorteile bieten.

Wie verbessern Dual-Encoder die Feedbackqualität?

Ein Dual-Encoder-System kann einen Encoder für die motorseitige Rückmeldung und einen weiteren zur Überwachung der tatsächlichen Ausgangsposition verwenden. Die Differenz zwischen diesen beiden Rückmeldesignalen liefert nützliche Informationen über Getriebeverformung und mechanische Nachgiebigkeit.

Dies ist besonders wertvoll für Robotergelenkmotoren, die unter wechselnden Nutzlasten und dynamischen Bewegungen arbeiten.

Es ist wichtig zu beachten, dass ein Doppel-Encoder-System nicht auf magische Weise jeden mechanischen Fehler beseitigt. Stattdessen liefert es dem Steuerungssystem bessere Informationen darüber, was tatsächlich zwischen Motor und Ausgang geschieht.

Bei einem harmonischen Drehantrieb für hochpräzise Positionierung sollte daher die richtige Encoderarchitektur entsprechend der Anwendung ausgewählt werden, anstatt einfach die höchste verfügbare Encoderauflösung zu wählen.

Eine hohe Encoderauflösung bedeutet nicht automatisch eine hohe Positioniergenauigkeit.

Auflösung ist nicht dasselbe wie Genauigkeit.

Bei der Auswahl von Aktuatoren werden die Spezifikationen von Encodern manchmal falsch verstanden.

Ein hochauflösender Encoder kann eine Umdrehung in eine sehr große Anzahl von Messschritten unterteilen. Dies verbessert die Fähigkeit des Reglers, kleine Positionsänderungen zu erkennen.

Auflösung ist jedoch nicht dasselbe wie Genauigkeit.

Theoretisch kann ein Encoder extrem feine Positionsinkremente liefern, während das gesamte mechanische System dennoch Positionsfehler aufweist, die durch Installationsexzentrizität, Temperaturschwankungen, magnetische Störungen, strukturelle Verformungen oder Übertragungsfehler verursacht werden.

Aus diesem Grund sollten Ingenieure verschiedene Merkmale gemeinsam betrachten, darunter die Genauigkeit des Encoders, die Wiederholgenauigkeit, die Stabilität gegenüber Umwelteinflüssen, die Installationsmethode und die Kompatibilität mit dem Steuerungssystem.

Bei Robotergelenken und industriellen Automatisierungsanlagen hängt die endgültige Positioniergenauigkeit davon ab, ob die Rückkopplungsinformationen während des realen Betriebs zuverlässig bleiben.

Ein hochauflösender Encoder, der in einer instabilen mechanischen Umgebung installiert ist, führt möglicherweise nicht zu einer besseren Maschinenleistung als ein Encoder mit etwas geringerer Auflösung, der in ein stabileres System integriert ist.

Das Ziel der Konstruktion besteht nicht darin, den Encoder mit der höchsten Kennzahl im Datenblatt auszuwählen. Vielmehr geht es darum, ein Rückkopplungssystem zu wählen, das zuverlässige Informationen für die erforderliche Bewegungsaufgabe liefert.

Wiederholgenauigkeit und absolute Positioniergenauigkeit sollten nicht verwechselt werden.

Unterschiedliche Anwendungen erfordern unterschiedliche Genauigkeitsprioritäten.

Diese Unterscheidung ist besonders wichtig bei der Auswahl eines Drehantriebs.

Die Wiederholgenauigkeit beschreibt, wie zuverlässig ein Aktor nach wiederholten Bewegungen in dieselbe Position zurückkehrt. Dies ist besonders wichtig in automatisierten Produktionsanlagen, in denen derselbe Bewegungszyklus Tausende oder Millionen Male wiederholt wird.

Die absolute Positionsgenauigkeit beschreibt, wie nahe die tatsächliche Ausgabeposition an der vorgegebenen Zielposition liegt.

Eine automatisierte Montageanlage erfordert unter Umständen eine außergewöhnliche Wiederholgenauigkeit, da sie denselben Indexiervorgang kontinuierlich ausführt. Ein optisches Kalibriersystem legt möglicherweise größeren Wert auf absolute Positioniergenauigkeit, da jeder vorgegebene Winkel exakt dem tatsächlichen physikalischen Winkel entsprechen muss.

Für eine hochpräzise Positionierung sollte daher ein harmonischer Drehantrieb entsprechend der dominanten Fehleranforderung der Anwendung ausgewählt werden.

Wenn die Maschine wiederholt mehrere feste Positionen anfährt, ist die Wiederholgenauigkeit möglicherweise von primärer Bedeutung. Folgt die Maschine hingegen mehreren programmierten Winkeln oder führt sie Präzisionsscans durch, gewinnen absolute Genauigkeit und Kalibrierungsleistung an Bedeutung.

Das Verständnis dieses Unterschieds kann unnötige Überdimensionierung verhindern und Ingenieuren helfen, eine kostengünstigere Aktuatorlösung auszuwählen.

Die Lastträgheit kann die tatsächliche Positionierungsleistung verändern

Das Drehmoment allein reicht für die Aktuatorauswahl nicht aus.

Ein Aktor, der bei geringer Last einwandfrei funktioniert, kann sich bei Anschluss an eine große rotierende Struktur ganz anders verhalten.

Die Lastträgheit beeinflusst direkt Beschleunigung, Verzögerung und die Stabilität der Steuerung.

Ist die Lastträgheit im Verhältnis zum Auslegungsbereich des Aktuators zu groß, kann eine schnelle Bewegung zu Überschwingen, Vibrationen und einer längeren Einschwingzeit führen. Der Aktuator erreicht zwar möglicherweise schließlich die Sollposition, die zum Stabilisieren benötigte Zeit kann jedoch für die Hochgeschwindigkeitsproduktion inakzeptabel werden.

Dies ist insbesondere relevant für Halbleiteranlagen, CNC-Indexiermechanismen, Roboterarme und automatisierte Inspektionsplattformen.

Ein harmonischer Drehantrieb sollte daher zusammen mit dem tatsächlichen Lastträgheitsmoment, dem Schwerpunkt und dem erforderlichen Beschleunigungsprofil bewertet werden.

Der beste Aktor ist nicht unbedingt derjenige mit dem höchsten Drehmoment.

Ein überdimensionierter Aktor kann Gewicht und Kosten erhöhen, während ein Aktor, der nur nach dem Nenndrehmoment ausgewählt wurde, möglicherweise nicht die gewünschte dynamische Reaktion liefert.

Für eine hochpräzise Positionierung sollten Ingenieure das gesamte Verhältnis zwischen Ausgangsdrehmoment, Lastträgheit, Beschleunigungsanforderungen und erforderlicher Einschwingzeit bewerten.

Lagerunterstützung und externe Lasten können die Genauigkeit beeinträchtigen

Warum der entscheidende Moment so wichtig ist?

Das Abtriebslagersystem spielt eine wichtige Rolle bei der Umwandlung der Aktuatorleistung in Maschinenleistung.

Auch wenn Motor und Harmonic Transmission eine ausgezeichnete Rotationskontrolle gewährleisten, können äußere Radialkräfte, Axialkräfte und Kippmomente zu mechanischen Verformungen führen.

Dies ist besonders wichtig, wenn die Last nicht auf Höhe der Aktuatorachse montiert ist.

Ein langes Roboterglied, eine große Vorrichtung oder ein exzentrisches Werkstück können erhebliche Kippmomente erzeugen. Ist die Tragkonstruktion nicht ausreichend steif, kann sich der Ausgabewinkel unter Last geringfügig verändern.

Bei Anwendungen mit schweren Vorrichtungen oder großen externen Lasten sollten Ingenieure nicht nur das Ausgangsdrehmoment, sondern auch die Fähigkeit des Aktuators zur Unterstützung der erforderlichen mechanischen Lasten bewerten.

Der Auswahlprozess sollte die tatsächliche Montagekonstruktion, den Lastschwerpunkt und die zu erwartenden Betriebskräfte berücksichtigen.

Aus diesem Grund ist ein für eine leichte optische Plattform ausgewählter Aktor möglicherweise nicht für ein schweres Robotergelenk geeignet, selbst wenn das erforderliche Drehmoment ähnlich erscheint.

Das Drehmoment allein beschreibt nicht die gesamten mechanischen Anforderungen.

Die Reglerabstimmung bestimmt, wie gut die mechanische Leistung genutzt wird.

Mechanische Präzision und Servo-Leistung müssen zusammenarbeiten

Mechanische Präzision erzeugt Potenzial. Die Feinabstimmung der Steuerung bestimmt, wie effektiv dieses Potenzial genutzt wird.

Ein harmonischer Drehantrieb kann zwar eine hohe Steifigkeit, ein ausgezeichnetes Feedback und ein präzises Übertragungssystem aufweisen, aber eine schlechte Servoabstimmung kann dennoch zu Überschwingen, Oszillationen oder langsamer Stabilisierung führen.

Für eine hochpräzise Positionierung muss das Steuerungssystem ein Gleichgewicht zwischen Ansprechgeschwindigkeit und Stabilität herstellen.

Eine Erhöhung der Regelkreisverstärkung kann unter bestimmten Bedingungen das Ansprechverhalten verbessern, jedoch kann eine zu hohe Verstärkung Vibrationen verursachen. Eine starke Filterung kann die Stabilität erhöhen, aber das dynamische Ansprechverhalten verringern.

Die optimale Lösung hängt von den mechanischen Eigenschaften der Anwendung ab.

Ein leichtes Robotergelenk benötigt beispielsweise andere Steuerungsparameter als eine Halbleiter-Handhabungsachse mit hoher Trägheit. Eine flexible Maschinenstruktur erfordert möglicherweise eine andere Steuerungsstrategie als eine hochsteife Präzisionspositionierplattform.

Dies ist ein weiterer Grund, warum integrierte Aktuatorplattformen immer wichtiger werden.

Wenn Motor, Getriebe, Encoder und Antriebssystem als koordinierte Lösung ausgelegt sind, können die Ingenieure den Umfang der erforderlichen Kompatibilitätstests zwischen den einzelnen Komponenten reduzieren.

Die Installationsstruktur kann die Genauigkeit, für die Sie bezahlt haben, zunichtemachen.

Der Aktor ist nur ein Teil des Präzisionssystems.

Eines der häufigsten Probleme im Ingenieurwesen ist die Investition in einen hochpräzisen Aktor, dessen Leistungsfähigkeit dann durch die äußere mechanische Konstruktion beeinträchtigt wird.

Ein Aktor kann auf einer dünnen Montageplatte angebracht sein. Die Last kann von einer flexiblen Halterung aufgenommen werden. Die Befestigungsflächen sind möglicherweise nicht ausreichend eben. Die Kabelführung kann äußere Kräfte auf die bewegliche Struktur ausüben.

In solchen Situationen löst eine Verbesserung der Aktuator-Spezifikation möglicherweise nicht das eigentliche Problem.

Der Positionierungsfehler stammt nicht mehr primär vom Aktor.

Es kommt von der Maschine.

Aus diesem Grund sollte die hochpräzise Positionierung vom Aktuatorausgang bis zum endgültigen Arbeitspunkt bewertet werden. Ingenieure sollten die Steifigkeit der Montageflächen, die Geometrie der Verbindungskomponenten und den Abstand zwischen Aktuator und Endlast berücksichtigen.

Ein kompakter und hochintegrierter Aktor kann zur Vereinfachung dieses Problems beitragen, indem er die Anzahl der separaten mechanischen Schnittstellen in der Bewegungskette reduziert.

Warum integrierte harmonische Drehantriebe die Entwicklung von Präzisionssystemen vereinfachen können?

Die Reduzierung von Schnittstellen kann die Integrationskomplexität verringern.

Herkömmliche Rotationssysteme kombinieren häufig einen separaten Servomotor, ein Harmonic-Drive-Getriebe, eine Kupplung, einen Encoder und externe Antriebskomponenten.

Diese Architektur bietet zwar Flexibilität, aber jede zusätzliche mechanische und elektrische Schnittstelle erfordert zusätzlichen Integrationsaufwand.

Die Ausrichtung muss kontrolliert werden. Die Kopplungen müssen ausgewählt werden. Rückkopplungssysteme müssen angeschlossen werden. Die Kabel müssen verlegt werden. Die Kommunikation muss konfiguriert werden.

Bei hochpräzisen Positionierungsaufgaben können diese Integrationsschritte das Endergebnis des Systems beeinflussen.

Ein integrierter harmonischer Drehantrieb vereint wichtige Drehbewegungskomponenten in einer kompakteren Plattform und trägt so zur Reduzierung der Komplexität der Systemintegration bei.

Für Gerätehersteller kann dies mehrere Vorteile bieten.

Die gesamte mechanische Architektur kann kompakter gestaltet werden. Die Anzahl der Komponentenschnittstellen kann reduziert werden. Die elektrische Integration kann vereinfacht werden. Der Aktor lässt sich leichter in ein Robotergelenk oder ein Präzisionsautomatisierungssystem integrieren.

Dies ist einer der Gründe, warum integrierte Aktuatortechnologie zunehmend in neuen Roboterarchitekturen und kompakten Automatisierungsanlagen eingesetzt wird.

Bei HONPINE werden verschiedene integrierte Aktuatorplattformen für unterschiedliche Anwendungsanforderungen entwickelt, sodass Ingenieure Lösungen anhand von Faktoren wie Drehmoment, Integrationsgrad, Kommunikationsarchitektur, Hohlwellenanforderungen und mechanischen Installationsbedingungen auswählen können, anstatt jedes Roboter- oder Automatisierungsprojekt gleich zu behandeln.

Hohlwellenkonstruktion kann mehr verbessern als nur die mechanische Verpackung

Interne Kabelführung unterstützt kompaktes Maschinendesign

Bei der Suche nach einem Hohlwellen-Drehantrieb konzentrieren sich Ingenieure oft auf die Kabelführung.

Das ist sicherlich ein wichtiger Vorteil.

Stromkabel, Encoderkabel, Kommunikationsleitungen, pneumatische Leitungen oder andere Komponenten können potenziell durch die Mitte des Aktuators geführt werden, anstatt außen um die rotierende Struktur herum verlegt zu werden.

Der technische Nutzen kann jedoch über ein saubereres Erscheinungsbild hinausgehen.

Die externe Kabelführung kann die Roboterbewegung beeinflussen, zusätzliche Biegespannungen erzeugen und bei kontinuierlicher Rotation zu Problemen beim Kabelmanagement führen.

Eine Hohlwellenkonstruktion kann dazu beitragen, ein kompakteres Rotationssystem zu schaffen und die Komplexität der umgebenden mechanischen Konstruktion zu reduzieren.

Bei Robotergelenken kann dies besonders wertvoll sein, da die Kabelführung mit zunehmender Anzahl der Gelenke oft schwieriger wird.

Bei hochpräzisen Positioniergeräten kann die interne Kabelführung auch dazu beitragen, die Gesamtstruktur der Maschine zu vereinfachen und äußere Störungen um die Drehachse herum zu reduzieren.

Wie wählt man einen harmonischen Drehantrieb für hochpräzise Positionierung aus?

Beginnen Sie mit der Anwendung, nicht mit dem Produktkatalog.

Der Auswahlprozess sollte mit der Anwendung und nicht mit dem Aktuatorkatalog beginnen.

Definieren Sie zunächst die tatsächlichen Positionierungsanforderungen. Bestimmen Sie, ob es der Anwendung primär um absolute Positionierungsgenauigkeit, Wiederholgenauigkeit, Einschwingzeit oder Bahnstabilität geht.

Anschließend ist die mechanische Belastung zu ermitteln. Diese sollte neben dem erforderlichen Drehmoment auch die Lastträgheit, die Radiallast, die Axiallast und das Kippmoment berücksichtigen.

Als Nächstes ist das Bewegungsprofil zu betrachten. Häufiges Positionieren unter kleinem Winkel, kontinuierliche Rotation, Hochgeschwindigkeits-Indexierung und schnelle bidirektionale Bewegung können sehr unterschiedliche Anforderungen stellen.

Die Feedback-Architektur sollte dann an das erforderliche Leistungsniveau angepasst werden. Ein motorseitiger Encoder kann für viele Anwendungen ausreichend sein, während eine Ausgangsrückkopplung oder eine Dual-Encoder-Architektur Vorteile bieten kann, wenn Lastverformung und Getriebenachgiebigkeit eine wichtige Rolle spielen.

Abschließend sollte die gesamte Maschinenstruktur bewertet werden.

Der Aktor sollte nicht als isoliertes Bauteil ausgewählt werden. Seine Montage, der Lastanschluss und die umgebende mechanische Struktur sind allesamt Bestandteile des Positioniersystems.

Dieser lösungsorientierte Ansatz ist in der Regel effektiver als ein einfacher Vergleich des maximalen Drehmoments, des Untersetzungsverhältnisses oder der Anzahl der Encoderbits.

Typische Anwendungen für hochpräzise Harmonic-Drehantriebe

Unterschiedliche Anwendungen erfordern unterschiedliche Lösungen

Ein harmonischer Drehantrieb für hochpräzise Positionierung kann in vielen Arten von Geräten eingesetzt werden, die technischen Anforderungen ändern sich jedoch von Anwendung zu Anwendung.

Bei Halbleiteranlagen kann der Fokus auf kompakter Installation, gleichmäßiger Bewegung bei niedrigen Geschwindigkeiten und hochgradig wiederholbarer Positionierung für Waferhandling, Inspektion oder Präzisionsbearbeitung liegen.

Bei industriellen Automatisierungsanlagen besteht die Hauptanforderung möglicherweise in einer zuverlässigen, wiederholten Indexierung während der kontinuierlichen Produktion.

Bei Robotergelenken muss der Aktor ein Gleichgewicht zwischen Drehmomentdichte, kompakten Abmessungen, Rückkopplungsfähigkeit und dynamischem Ansprechverhalten herstellen.

Bei optischen Ausrichtungssystemen können besonders die Laufruhe bei niedrigen Geschwindigkeiten und die präzise Winkelsteuerung von Bedeutung sein.

Bei CNC- und Laserbearbeitungsanlagen müssen neben der Maschinensteifigkeit, den Vibrationen und den Prozessanforderungen auch die Positioniergenauigkeit berücksichtigt werden.

Deshalb gibt es keinen einzigen „besten“ harmonischen Drehantrieb.

Die richtige Lösung hängt davon ab, was die Maschine tatsächlich leisten soll.

Von der Komponentenauswahl bis zum Antriebssystemdesign

Die richtige Aktorarchitektur für jede Anwendung auswählen

Der Markt für Präzisionsautomatisierung entfernt sich zunehmend von einem einfachen, komponentenorientierten Denken.

Ingenieure benötigen zunehmend Bewegungslösungen, die die Entwicklungszeit verkürzen und gleichzeitig eine vorhersehbare Systemleistung gewährleisten.

Bei einer Präzisionsmaschine sollte die Frage nicht nur lauten: „Welches Harmonic-Drive-Getriebe hat die höchsten Spezifikationen?“

Eine sinnvollere Frage lautet: „Welche Aktuatorarchitektur ermöglicht es der gesamten Maschine, die erforderliche Positioniergenauigkeit zu erreichen?“

Dieser Wandel ist insbesondere für Roboterhersteller von großer Bedeutung.

Moderne Roboterkonstruktionen müssen Präzision mit Drehmomentdichte, Gewicht, Kabelführung, Kommunikation, Sensorik und Herstellbarkeit in Einklang bringen. Die separate Auswahl einzelner Komponenten kann die Entwicklungskomplexität erhöhen und zusätzliche Integrationsrisiken bergen.

Integrierte Lösungen, darunter Harmonic-Joint-Module, Planetary-Joint-Module und andere Robotergelenkmotorplattformen, ermöglichen es den Herstellern, je nach den Anforderungen der verschiedenen Gelenke unterschiedliche Antriebsarchitekturen auszuwählen.

Ein hochpräzises Roboterhandgelenk benötigt nicht zwangsläufig dieselbe Aktuatorarchitektur wie ein Basisgelenk mit hohem Drehmoment. Ein kompakter Spezialroboter kann völlig andere Anforderungen haben als ein großer Industriemanipulator.

Die Zukunft der Präzisionsbewegungsentwicklung besteht daher nicht darin, für jede Anwendung die eine Technologie auszuwählen.

Es geht darum, die richtige Gelenk- und Aktorarchitektur für das jeweilige mechanische Problem auszuwählen.

Abschluss

Ein harmonischer Drehantrieb für hochpräzise Positionierung sollte niemals anhand einer einzigen Spezifikation bewertet werden.

Geringes Spiel ist wichtig, doch sollten Harmonic-Drive-Getriebe realistischerweise eher als solche mit nahezu spielfreiem oder extrem geringem Spiel beschrieben werden, anstatt unter allen Betriebsbedingungen ein absolut spielfreies Spiel zu gewährleisten. Die Positioniergenauigkeit wird zudem durch Übertragungsfehler, Torsionssteifigkeit, Encoder-Rückmeldung, Lagerunterstützung, Lastträgheit, Reglerabstimmung und die den Aktor umgebende mechanische Struktur beeinflusst.

Die beste Lösung ist daher eine ausgewogene.

Für manche Anwendungen ist ein hochpräziser, harmonischer Drehantrieb mit motorseitiger Rückmeldung ausreichend. Bei anspruchsvolleren Roboter- oder Präzisionsautomatisierungssystemen ermöglicht eine ausgangsseitige Rückmeldung oder eine Dual-Encoder-Architektur eine präzisere Regelung der tatsächlichen Lastposition. Bei kompakten Maschinen vereinfachen integrierte und Hohlwellenantriebe die mechanische und elektrische Integration zusätzlich.

Bei HONPINE geht es nicht einfach darum, einen harmonischen Drehantrieb mit beeindruckenden Einzelspezifikationen anzubieten. Viel wichtiger ist es, Maschinenherstellern bei der Auswahl einer Antriebsarchitektur zu helfen, die den tatsächlichen Anforderungen ihrer Maschine hinsichtlich Positionierung, Last, Integration und Steuerung gerecht wird.

Denn bei hochpräzisen Bewegungsabläufen bestimmt der Aktor nicht allein die Leistung.

Das gesamte System tut es.
