Hohl-Rundtisch vs. harmonischer Rundaktuator: So treffen Sie die richtige Wahl für hochpräzise industrielle Automatisierung

Drehbewegungen finden breite Anwendung in der modernen industriellen Automatisierung, von der 3C-Elektronikmontage und Halbleiterprüfung bis hin zur CNC-Bearbeitung, Lithiumbatterieproduktion und Präzisionsprüfgeräten. Mit zunehmender Geschwindigkeit und Präzision der Maschinen gewinnt die Auswahl geeigneter Drehantriebs- und Positionierkomponenten immer mehr an Bedeutung.

Ein Hohldrehtisch und ein Harmonic-Rotationsantrieb ermöglichen beide präzise Drehbewegungen, sind jedoch für unterschiedliche mechanische Anforderungen ausgelegt. Ein Hohldrehtisch basiert in der Regel auf einer starren Drehplattform und eignet sich daher für Indexier-, Positionier- und Lastaufnahmen. Ein Harmonic-Rotationsantrieb integriert einen Motor mit einem präzisen Harmonic-Getriebe und ist somit ideal für kompakte, servogesteuerte Drehachsen.

Die richtige Wahl hängt daher von mehr als nur Drehmoment oder Positioniergenauigkeit ab. Ingenieure sollten vor der Auswahl einer Lösung Lastträgheit, Beschleunigung, Radial- und Axiallasten, Positioniergenauigkeit, Spiel, Hohlraumdurchmesser, Bauraum und Systemintegration berücksichtigen.

Dieser Artikel vergleicht Hohldrehtische und harmonische Drehantriebe aus der Perspektive der hochpräzisen industriellen Automatisierung und erklärt, welche Lösung für verschiedene Anwendungen besser geeignet ist.

Was ist ein Hohldrehtisch?

Ein Hohldrehtisch ist ein präziser Drehpositioniermechanismus zum Drehen und genauen Positionieren von Werkstücken, Vorrichtungen oder Maschinenplattformen. Sein markantestes Merkmal ist die zentrale Durchgangsbohrung, durch die Kabel, Pneumatikschläuche, Vakuumleitungen, Wellen oder andere Komponenten durch die Drehvorrichtung geführt werden können.

Diese Konstruktion ist besonders nützlich bei automatisierten Anlagen, bei denen Leitungen und Versorgungsleitungen durch die Mitte einer rotierenden Plattform geführt werden müssen.

Typische Anwendungsgebiete sind:

• 3C-Elektronikmontageanlagen

• Produktionsanlagen für Lithiumbatterien

• Halbleiterinspektionssysteme

• Präzisionsmontagemaschinen

• CNC-Drehpositioniersysteme

• Automatisierte Indexierstationen

• Sichtprüfungsgeräte

• Medizinische und Laborgeräte

Bei der Automatisierung mehrerer Stationen kann ein hohler Drehtisch mehrere Vorrichtungen um eine rotierende Plattform herum aufnehmen und gleichzeitig die Verlegung von Versorgungsleitungen durch die Mitte ermöglichen.

Was ist ein harmonischer Drehantrieb?

Ein harmonischer Drehantrieb ist ein integrierter Drehantrieb, der einen Motor mit einem präzisen harmonischen Getriebe kombiniert. Je nach Modell können auch ein Encoder, eine Bremse, ein Treiber oder andere Rückkopplungskomponenten integriert sein.

Das harmonische Getriebe bietet ein hohes Untersetzungsverhältnis, geringes Spiel und eine hohe Positioniergenauigkeit in einem kompakten mechanischen Gehäuse.

Im Gegensatz zu einem herkömmlichen Drehtisch, der primär als lasttragende Positionierplattform konzipiert ist, ist ein harmonischer Drehantrieb als vollständiger Präzisionsdrehantrieb ausgelegt.

Dadurch eignet es sich für industrielle Anwendungen wie zum Beispiel:

• Präzisionsdrehachsen

• Halbleiterausrüstung

• 3C-Automatisierung

• Optische Inspektionssysteme

• Präzisionsdosiermaschinen

• Automatisierte Montageanlagen

• CNC-Hilfsdrehmechanismen

• Hochpräzise Positionierungssysteme

Der wesentliche Unterschied besteht darin, dass die beiden Produkte unterschiedliche mechanische Probleme lösen, obwohl beide zu präzisen Drehbewegungen fähig sind.

Hohldrehtisch vs. Harmonic-Rotationsantrieb: Wichtigste Unterschiede

Der grundlegende Unterschied liegt in der Priorität des Designs.

Ein Hohldrehtisch optimiert Plattformsteifigkeit, Lastaufnahme, Indexierung und zentrale Kabelführung. Ein harmonischer Drehantrieb zeichnet sich durch präzise Kraftübertragung, geringes Spiel, Servoregelung und integrierte Drehantriebsleistung aus.

Dieser Vergleich zeigt, warum es nicht sinnvoll ist, einfach zu fragen, welches Produkt die bessere Leistung erbringt. Die aussagekräftigere Frage lautet: Welche Architektur entspricht den mechanischen Anforderungen der Maschine?

Tragfähigkeit und Trägheitsmoment

Die Tragfähigkeit ist einer der ersten Parameter, die bei industriellen Rotationsmaschinen bewertet werden müssen. Die Gesamtlastmasse allein reicht jedoch nicht aus. Auch die Lastverteilung beeinflusst das erforderliche Drehmoment.

Für ein Rotationssystem kann das gesamte Trägheitsmoment wie folgt abgeschätzt werden:

Jgesamt = JTisch + JWerkstück + JVorrichtung

Für eine massive kreisförmige Drehplattform kann das Trägheitsmoment der Plattform näherungsweise wie folgt berechnet werden:

J = 1/2 × m × r²

wobei m die Masse und r der Rotationsradius ist.

Je weiter die Last vom Rotationszentrum entfernt ist, desto größer ist ihr Einfluss auf die Trägheit.

Dies ist besonders wichtig bei 3C-Montagemaschinen, Batterie-Indexiersystemen und Mehrstationen-Prüfgeräten. Eine Drehplattform mit mehreren Vorrichtungen nahe ihrem äußeren Umfang kann eine deutlich höhere Trägheit aufweisen als ein kompaktes Werkstück, das nahe der Mitte montiert ist.

Ein Hohldrehtisch ist oft vorteilhaft, wenn die Drehplattform selbst eine erhebliche Last tragen muss. Ein harmonischer Drehantrieb kann die bessere Wahl sein, wenn die Last Teil einer kompakten Drehachse ist und eine hohe Drehmomentdichte wichtiger ist als die Unterstützung einer großen Plattform.

Beschleunigungsmoment und Bewegungszyklus

Nach der Berechnung des Trägheitsmoments besteht der nächste Schritt darin, das Beschleunigungsmoment zu bestimmen.

Die grundlegende Beziehung ist folgende:

Tacc = J × α

Wo:

• Tacc ist das Beschleunigungsdrehmoment

• J ist das gesamte Trägheitsmoment

• α ist die Winkelbeschleunigung

Bei der Ermittlung des tatsächlichen Drehmomentbedarfs sollten auch Reibung, äußere Lasten, Unwuchtlasten und ein angemessener Sicherheitsfaktor berücksichtigt werden.

Bei einer Teilmaschine ist das Bewegungsprofil besonders wichtig. Eine Maschine, die sich alle zwei Sekunden um 45° dreht, hat ganz andere Anforderungen als eine Drehachse, die sich kontinuierlich mit konstanter Geschwindigkeit dreht.

Beispielsweise muss ein Sortier- oder Prüftisch für Batterien unter Umständen schnell beschleunigen, eine präzise Position einnehmen, sich stabilisieren, den Prozess durchführen und diesen Vorgang wiederholen. In solchen Fällen sind Beschleunigung, Verzögerung, Stabilisierungszeit und Wiederholgenauigkeit wichtiger als das maximale Drehmoment.

Für servogetriebene Präzisionsachsen bieten harmonische Drehantriebe eine kompakte Getriebelösung mit geringem Umkehrspiel und präziser Rückmeldung.

Positioniergenauigkeit und Wiederholgenauigkeit

Die Positioniergenauigkeit ist oft eine der wichtigsten Spezifikationen in der Präzisionsautomatisierung, sollte aber nicht isoliert betrachtet werden.

Drei Parameter sollten separat betrachtet werden:

• Positioniergenauigkeit

• Wiederholbarkeit

• Gegenreaktion

Die Positioniergenauigkeit beschreibt, wie nahe die tatsächliche Position an der Sollposition liegt. Die Wiederholgenauigkeit beschreibt, wie zuverlässig der Mechanismus in dieselbe Position zurückkehrt. Das Zahnflankenspiel stellt das mechanische Winkelspiel im Getriebe dar.

Eine Maschine kann eine ausgezeichnete Wiederholgenauigkeit erfordern, ohne dass eine extrem hohe absolute Positioniergenauigkeit notwendig ist.

Eine 3C-Montagemaschine positioniert beispielsweise Bauteile wiederholt an der gleichen Winkelposition, während ein Halbleiterinspektionssystem sowohl eine hohe Wiederholgenauigkeit als auch extrem kleine Winkelabweichungen erfordern kann.

Harmonische Getriebesysteme sind besonders attraktiv für Präzisionsanwendungen, da ihre spielarmen Eigenschaften die Genauigkeit und Konsistenz der servogesteuerten Drehbewegung verbessern können.

Ein Hohldrehtisch kann ebenfalls eine hohe Positioniergenauigkeit bieten, die endgültige Leistung hängt jedoch von seinem Übertragungsmechanismus, den Lagern, dem Encoder, den Fertigungstoleranzen und dem Steuerungssystem ab.

Hohldurchmesser und interne Kabelführung

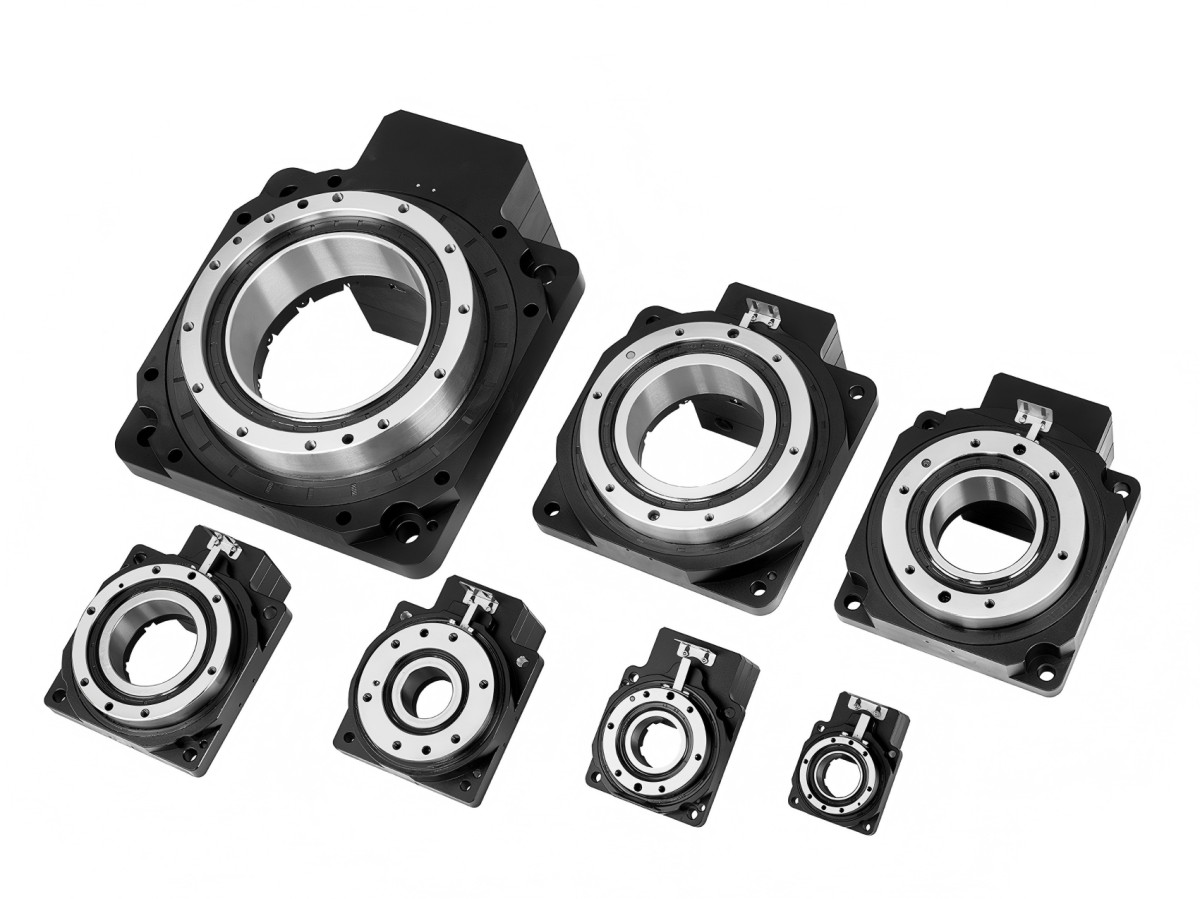

Einer der wichtigsten Gründe für die Wahl eines Hohldrehtisches ist seine große zentrale Öffnung.

Industrieanlagen benötigen häufig die Durchführung mehrerer Versorgungsleitungen durch die Mitte eines rotierenden Mechanismus, darunter:

• Servokabel

• Encoderkabel

• Pneumatikrohre

• Vakuumleitungen

• Kühlleitungen

• Optische Kabel

• Mechanische Wellen

Eine große Durchgangsbohrung kann die Maschinenkonstruktion vereinfachen und den Bedarf verringern, Kabel um die Außenseite der Drehachse herum zu verlegen.

Allerdings ist der größtmögliche Hohlraumdurchmesser nicht unbedingt die beste Wahl.

Die zentrale Öffnung muss mit Folgendem in Einklang gebracht werden:

• Strukturelle Steifigkeit

• Lagergröße

• Belastbarkeit

• Gesamtabmessungen

• Erforderliches Drehmoment

• Installationsraum

Aus diesem Grund sollten die benötigten Kabelbündel und Schläuche bereits in der Phase der mechanischen Konstruktion festgelegt werden und nicht erst, nachdem der Drehtisch ausgewählt wurde.

Radiallast, Axiallast und Kippmoment

Industrielle Drehplattformen sind oft mehr als nur einem reinen Drehmoment ausgesetzt.

Ein Werkstück kann in einem gewissen Abstand vom Drehzentrum montiert sein, wodurch Radialkräfte und ein Kippmoment entstehen. Diese Belastungen können in Prüfgeräten, Dosiersystemen, Montageanlagen und CNC-Drehpositioniersystemen erhebliche Auswirkungen haben.

Wird beispielsweise eine schwere Vorrichtung in der Nähe des äußeren Randes eines Drehtisches montiert, muss das Lagersystem dem entstehenden Moment standhalten und gleichzeitig die erforderliche Positioniergenauigkeit gewährleisten.

Dies ist ein Anwendungsgebiet, in dem ein Hohldrehtisch besonders nützlich sein kann, da seine mechanische Struktur auf die Unterstützung einer Drehplattform ausgelegt ist.

Bei einem harmonischen Drehantrieb sollten Ingenieure die Tragfähigkeit des Antriebs, die zulässigen Radial- und Axiallasten sowie das zulässige Kippmoment gemäß den Herstellervorgaben bewerten.

Die Drehmomentkapazität allein sollte niemals als Ersatz für eine vollständige Lastanalyse verwendet werden.

Systemintegration

Ein weiterer wesentlicher Unterschied besteht in der Art und Weise, wie die beiden Lösungen in eine Maschine integriert werden.

Ein herkömmlicher Drehtisch kann beispielsweise folgende Konfiguration aufweisen:

Servomotor → Getriebe → Drehtisch → Last

Motor, Antrieb, Encoder und Steuerung müssen daher gegebenenfalls separat ausgewählt und installiert werden.

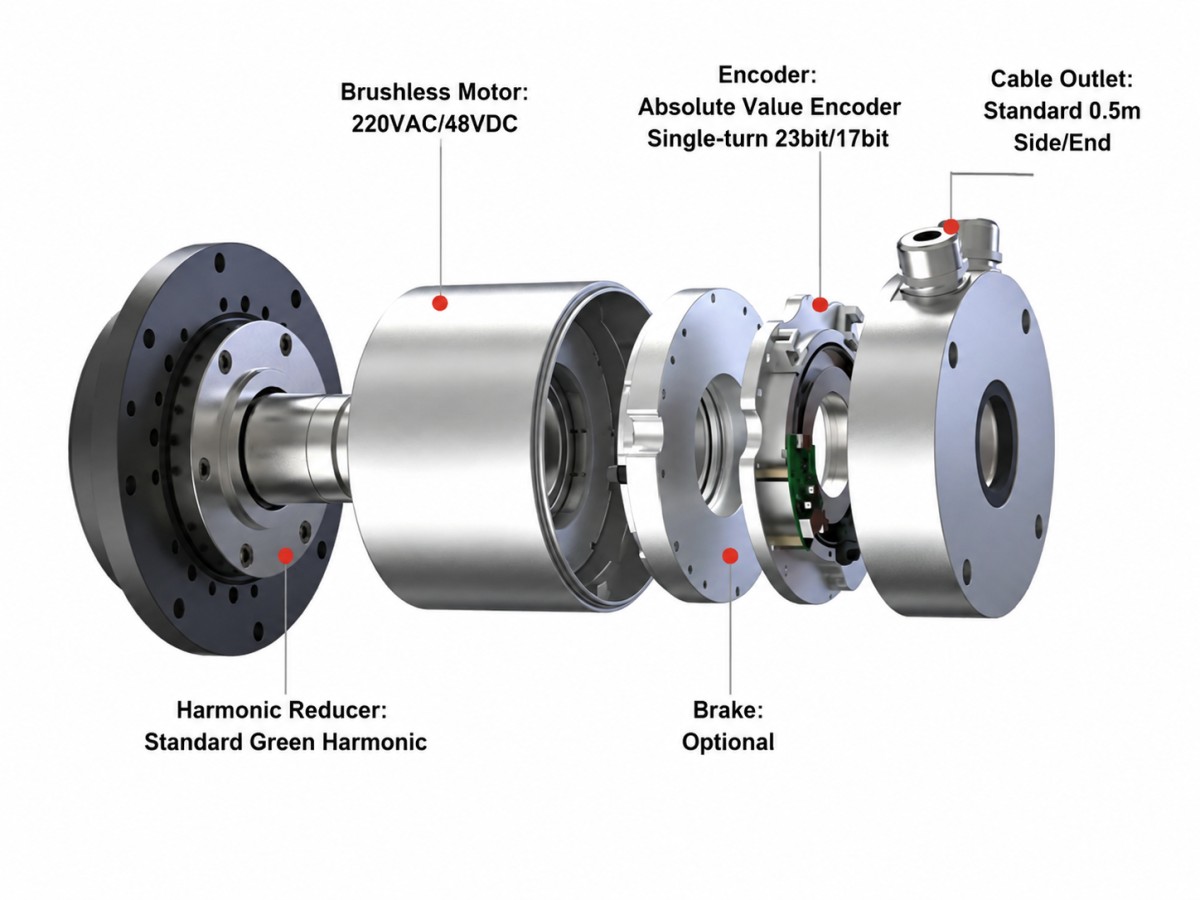

Ein harmonischer Drehantrieb kann mehrere Komponenten in einer einzigen Baugruppe integrieren:

Motor + Harmonic-Reducer + Encoder + Gehäuse + optionale Bremse/Antriebseinheit

Dadurch kann die Anzahl der mechanischen Schnittstellen reduziert und die Konstruktion von Präzisionsdrehachsen vereinfacht werden.

Für Hersteller von Industrieanlagen kann die Integration auch den Montageaufwand verringern und den gesamten Drehmechanismus kompakter gestalten.

Ein integrierter Aktor ist jedoch nicht automatisch die bessere Lösung. Benötigt die Maschine eine große Drehplattform, mehrere Vorrichtungen, eine große zentrale Öffnung und eine hohe Kipplastkapazität, kann ein separater Hohldrehtisch nach wie vor die geeignetere Konstruktion sein.

Hohldrehtisch vs. Harmonic-Drehantrieb für 3C-Automatisierung

3C-Fertigungsanlagen erfordern oft schnelles Indexieren, präzises Positionieren, kompakte Maschinenlayouts und zuverlässige Kabelführung.

Ein Hohldrehtisch eignet sich besonders für Mehrstationen-Montageanlagen, bei denen mehrere Werkstücke oder Vorrichtungen um eine drehbare Plattform herum montiert werden.

Ein automatisierter Montagetisch kann beispielsweise acht Stationen haben. Jede Station kann einen anderen Prozess ausführen, während die Plattform zur nächsten Position fährt.

Die zentrale Hohlstruktur vereinfacht zudem die Verlegung von pneumatischen und elektrischen Anschlüssen.

Ein harmonischer Drehantrieb ist dann attraktiv, wenn die Maschine eine kompakte Präzisionsdrehachse mit kontinuierlicher Servoregelung und sehr geringem Umkehrspiel benötigt.

Aus diesem Grund hängt die Wahl davon ab, ob es sich bei dem Drehmechanismus in erster Linie um eine lasttragende Indexierplattform oder um eine Präzisionsservoachse handelt.

Hohldrehtisch vs. harmonischer Drehantrieb für Halbleiteranlagen

Anlagen zur Halbleiterfertigung stellen besonders hohe Anforderungen an Bewegungssysteme. Je nach Prozess müssen Drehachsen unter Umständen eine hohe Wiederholgenauigkeit, geringe Vibrationen, präzise Positionierung, eine kompakte Bauweise und ein zuverlässiges Kabelmanagement aufweisen.

Ein hohler Drehtisch kann vorteilhaft sein für größere Positionierplattformen oder Mechanismen, bei denen Kabel und Leitungen durch die Mitte geführt werden müssen.

Ein harmonischer Drehantrieb eignet sich möglicherweise besser für kompakte Präzisionsachsen, bei denen geringes Umkehrspiel und servogesteuerte Winkelpositionierung von entscheidender Bedeutung sind.

Für Halbleiteranwendungen sollten Ingenieure außerdem Folgendes berücksichtigen:

• Wiederholgenauigkeit der Positionierung

• Winkelgenauigkeit

• Mechanische Steifigkeit

• Vibration

• Thermische Stabilität

• Kabelführung

• Installationsraum

• Tastverhältnis

Die endgültige Auswahl sollte auf der Grundlage der gesamten Bewegungsarchitektur und nicht auf einer einzelnen Spezifikation erfolgen.

Hohldrehtisch vs. Harmonic-Rotationsantrieb für CNC-Anwendungen

CNC-Maschinen benötigen eine stabile und präzise Drehbewegung. Je nach Maschinenkonstruktion muss der Drehmechanismus unter Umständen ein schweres Werkstück, ein Werkzeug oder eine Vorrichtung tragen.

Ein Hohldrehtisch kann eine gute Wahl für Anwendungen sein, die große Werkstücke, hohe strukturelle Belastungen und eine große Durchgangsbohrung erfordern.

Ein harmonischer Drehantrieb kann für kompakte Hilfsdrehachsen oder Präzisionspositioniermechanismen in Betracht gezogen werden, bei denen geringes Umkehrspiel und Servointegration wichtig sind.

Zu den wichtigsten Auswahlkriterien gehören:

• Werkstückmasse

• Rotationsinertie

• Schneid- oder Prozesskräfte

• Radial- und Axiallasten

• Kippmoment

• Positioniergenauigkeit

• Wiederholbarkeit

• Höchstgeschwindigkeit

• Tastverhältnis

Bei CNC-Anwendungen sollten Steifigkeit und Belastbarkeit zusammen mit der Positioniergenauigkeit bewertet werden.

Hohldrehtisch vs. Harmonic-Rotationsantrieb für Präzisionsinspektionen

Präzisionsprüfgeräte erfordern oft eine genaue Winkelpositionierung in Kombination mit einer gleichmäßigen Bewegung und Wiederholgenauigkeit.

Für eine große Inspektionsplattform, die Kameras, Sensoren, Vorrichtungen oder mehrere Werkstücke trägt, kann ein Hohldrehtisch Vorteile bei der Lastabstützung und der Kabelführung bieten.

Für eine kompakte optische Achse oder Messachse kann ein harmonischer Drehantrieb eine integriertere Lösung darstellen.

Der entscheidende Faktor ist das Verhältnis zwischen der bewegten Masse, der erforderlichen Winkelgenauigkeit, der Einschwingzeit und den externen Lasten.

Ein hochauflösender Encoder allein kann übermäßiges mechanisches Spiel, strukturelle Verformungen oder unzureichende Steifigkeit nicht kompensieren.

Hohldrehtisch vs. harmonischer Drehantrieb für Lithiumbatterie-Geräte

Anlagen zur Herstellung von Lithiumbatterien verwenden häufig Drehregistersysteme für Montage, Inspektion, Sortierung und Prüfung.

Diese Systeme können mehrere Zellen oder Vorrichtungen gleichzeitig tragen, wodurch ein beträchtliches Trägheitsmoment entsteht.

Beispielsweise muss ein achtfacher Rundtisch mit einer Plattform von 300 mm Durchmesser anhand folgender Kriterien bewertet werden:

• Plattformgewicht

• Werkstückgewicht

• Gewicht der Vorrichtung

• Lastverteilung

• Indexierungswinkel

• Beschleunigungszeit

• Positioniergenauigkeit

• Hohldurchmesser

Ein Hohldrehtisch eignet sich besonders dann, wenn die Anwendung eine relativ große Drehplattform, mehrere Stationen und eine zentrale Kabel- oder Pneumatikführung kombiniert.

Ein harmonischer Drehantrieb eignet sich besser, wenn die Drehachse kompakt ist und die Hauptanforderung eine präzise servogesteuerte Bewegung ist und nicht die Unterstützung einer großen Indexierplattform.

Wie man die richtige Lösung auswählt

Ein praktischer Auswahlprozess kann in fünf Schritte unterteilt werden.

Schritt 1: Last definieren

Ermitteln Sie die Gesamtmasse, die Lastverteilung, den maximalen Radius, die Radiallast, die Axiallast und mögliche exzentrische Belastungen.

Schritt 2: Berechnung des Trägheitsmoments

Berechnen Sie die Trägheitsmomente der Drehplattform, der Werkstücke, der Vorrichtungen und anderer beweglicher Komponenten.

Anschließend wird anhand des tatsächlichen Bewegungsprofils das erforderliche Beschleunigungsmoment ermittelt.

Schritt 3: Genauigkeitsanforderungen definieren

Geben Sie die erforderliche Positioniergenauigkeit, Wiederholgenauigkeit, das Umkehrspiel, die Encoderauflösung und die Einschwingzeit an.

Wählen Sie ein Produkt nicht allein deshalb aus, weil es eine höhere Genauigkeitsspezifikation aufweist, als der Prozess erfordert.

Schritt 4: Bestimmen Sie den Hohlraumdurchmesser

Wenn Kabel, pneumatische Leitungen, Vakuumschläuche oder Wellen durch die Mitte geführt werden müssen, ermitteln Sie den erforderlichen Durchgangslochdurchmesser, bevor Sie das Modell auswählen.

Sorgen Sie für ausreichend Platz für die Installation und zukünftige Wartungsarbeiten.

Schritt 5: Bewertung der mechanischen Architektur

Abschließend ist zu ermitteln, ob die Maschine eine Drehplattform oder einen Präzisionsdrehantrieb benötigt.

Wenn die Hauptanforderungen in der Lastaufnahme, der Indexierung, dem großen Hohlraumdurchmesser und der Plattformsteifigkeit liegen, ist ein Hohlrundtisch möglicherweise die bessere Wahl.

Wenn die Hauptanforderungen geringes Umkehrspiel, präzise Servobewegung, kompakte Integration und hohe Drehmomentdichte sind, ist ein harmonischer Drehantrieb möglicherweise besser geeignet.

Welches System eignet sich besser für hochpräzise industrielle Automatisierung?

Keine der beiden Lösungen ist generell besser. Die richtige Wahl hängt von der Maschinenarchitektur ab.

Ein hohler Drehtisch ist im Allgemeinen besser geeignet, wenn der Drehmechanismus eine große Plattform oder Vorrichtung tragen, radiale und Kipplasten aufnehmen, eine große zentrale Öffnung bieten und wiederholte Indexierungs- oder Positionierungsvorgänge durchführen muss.

Ein harmonischer Drehantrieb ist im Allgemeinen besser geeignet, wenn die Anwendung eine kompakte Präzisionsdrehachse, geringes Umkehrspiel, hohe Positioniergenauigkeit, hohes Untersetzungsverhältnis und integrierte Servosteuerung erfordert.

Für die industrielle Automatisierung lässt sich die Auswahl wie folgt zusammenfassen:

Die endgültige Auswahl muss anhand der vom Hersteller angegebenen Spezifikationen für Belastung, Tragfähigkeit, Geschwindigkeit und Genauigkeit bestätigt werden.

HONPINE Präzisionslösungen für Drehbewegungen

HONPINE liefert Präzisionsbewegungskomponenten für die industrielle Automatisierung, CNC-Maschinen, Halbleiteranlagen, 3C-Fertigung, Inspektionssysteme und andere hochpräzise Anwendungen.

Die Lösungen für harmonische Getriebe und Drehantriebe sind für Anwendungen konzipiert, die eine präzise Winkelpositionierung, geringes Spiel, kompakte mechanische Integration und zuverlässige Servobewegung erfordern.

Für Ingenieure, die einen Hohldrehtisch mit einem Harmonic-Rotationsantrieb vergleichen, sollte die Auswahl anhand der tatsächlichen Betriebsbedingungen und nicht anhand des Produktnamens erfolgen. Lastträgheit, Beschleunigung, Positioniergenauigkeit, Radial- und Axiallasten, Hohldurchmesser, Bauraum und Betriebsdauer müssen vor der endgültigen Konfiguration bewertet werden.

Sind diese Parameter klar definiert, lässt sich viel leichter bestimmen, ob ein Hohldrehtisch oder ein harmonischer Drehantrieb die bessere Lösung für ein bestimmtes industrielles Automatisierungssystem darstellt.

Abschluss

Hohldrehtische und harmonische Drehantriebe können beide in der hochpräzisen industriellen Automatisierung eingesetzt werden, sind aber für unterschiedliche Anforderungen optimiert.

Ein Hohlrundtisch ist besonders wertvoll, wenn die Maschine eine starre Drehplattform, eine große zentrale Durchgangsbohrung, eine hohe Tragfähigkeit und eine zuverlässige Indexierleistung benötigt.

Ein harmonischer Drehantrieb eignet sich besser, wenn die Maschine eine kompakte Präzisionsdrehachse mit geringem Umkehrspiel, hohem Untersetzungsverhältnis, genauer Servosteuerung und integrierten Bewegungskomponenten erfordert.

Bei 3C-Automatisierungsanlagen, Halbleiteranlagen, CNC-Maschinen, Lithiumbatterieproduktion und Präzisionsinspektionssystemen sollte die richtige Wahl auf Last, Trägheit, Genauigkeit, Steifigkeit, Hohlraumdurchmesser, Bewegungsprofil und Systemintegrationsanforderungen basieren.

Ziel ist es nicht, die leistungsstärkste Rotationskomponente auszuwählen. Vielmehr geht es darum, die Rotationsbewegungsarchitektur zu wählen, die die erforderliche Leistung ohne unnötige Größe, Kosten oder Komplexität bietet.
