So wählen Sie ein Präzisions-Planetengetriebe aus: Ein umfassender Leitfaden zu Übersetzungsverhältnis, Drehmoment und der Abstimmung mit dem Servomotor

Einleitung: Warum die Auswahl eines Planetengetriebes mehr erfordert als nur die Wahl einer Übersetzung

Die Auswahl des richtigen Planetengetriebes ist ein wichtiger Schritt bei der Konstruktion von Automatisierungsanlagen, Robotersystemen, CNC-Maschinen und servogetriebenen Bewegungssystemen.

Ein Planetengetriebe reduziert nicht nur die Motordrehzahl und erhöht das Abtriebsdrehmoment. Seine Leistung kann sich direkt auf die Positioniergenauigkeit, das Bewegungsverhalten, den Übertragungswirkungsgrad, die Betriebsstabilität und die Lebensdauer auswirken.

Für Anlagenhersteller sollte die Auswahl eines Präzisionsplanetengetriebes daher nicht allein auf dem Übersetzungsverhältnis basieren. Ingenieure müssen die tatsächlichen Betriebsbedingungen, die Eingangs- und Ausgangsdrehzahl, das erforderliche Drehmoment, die Lastcharakteristik, den Übertragungswirkungsgrad, das Verdrehspiel, das Massenträgheitsmoment, die Spezifikationen des Servomotors und die Einbaumaße bewerten.

Ein richtig ausgewähltes Planetengetriebe sollte als Teil des gesamten Bewegungssystems arbeiten und Servomotor sowie angetriebene Last aufeinander abstimmen, um die erforderliche Geschwindigkeit, das erforderliche Drehmoment, die Präzision und die dynamische Leistung zu erreichen.

Dieser Leitfaden erläutert die wichtigsten Faktoren, die Ingenieure bei der Auswahl eines Präzisionsplanetengetriebes berücksichtigen sollten.

Schritt 1: Die tatsächlichen Betriebsbedingungen bestimmen

Der erste Schritt bei der Auswahl eines Planetengetriebes besteht darin, zu verstehen, wie das Getriebe tatsächlich eingesetzt wird.

Verschiedene Maschinen weisen unterschiedliche Lastcharakteristiken und Betriebszyklen auf. Ein Getriebe, das unter einer gleichmäßigen und kontinuierlichen Last eingesetzt wird, kann andere Spezifikationen erfordern als ein Getriebe für Anwendungen mit häufigem Beschleunigen, Abbremsen, Reversieren oder Stoßlasten.

Die Anwendung sollte daher anhand von Faktoren wie den folgenden bewertet werden:

• Lastart

• Betriebszyklus

• Eingangsdrehzahl

• Erforderliche Ausgangsdrehzahl

• Erforderliches Abtriebsdrehmoment

• Beschleunigung und Abbremsen

• Häufigkeit der Vorwärts- und Rückwärtsrotation

• Betriebsumgebung

Die tatsächlichen Arbeitsbedingungen sind bei Präzisionsbewegungssystemen besonders wichtig, da sich dynamische Lasten erheblich von statischen Lasten unterscheiden können.

Ein geeignetes Planetengetriebe sollte daher entsprechend dem vollständigen Betriebszyklus und nicht lediglich anhand der maximalen statischen Last ausgewählt werden.

Wie bestimmt man das Übersetzungsverhältnis eines Planetengetriebes？

Das Übersetzungsverhältnis ist einer der wichtigsten Parameter bei der Auswahl eines Planetengetriebes.

Der grundlegende Zusammenhang zwischen Eingangs- und Ausgangsdrehzahl kann wie folgt ausgedrückt werden:

• i = n₁ / n₂

• Dabei gilt:

• i = Übersetzungsverhältnis

• n₁ = Eingangsdrehzahl

• n₂ = Ausgangsdrehzahl

Beispielsweise kann ein Servomotor mit relativ hoher Drehzahl arbeiten, während die Maschine eine deutlich niedrigere Ausgangsdrehzahl benötigt. In diesem Fall reduziert ein Planetengetriebe die Ausgangsdrehzahl und erhöht gleichzeitig das verfügbare Abtriebsdrehmoment.

Ein höheres Übersetzungsverhältnis ist jedoch nicht zwangsläufig besser.

Eine Änderung des Übersetzungsverhältnisses und der Anzahl der Untersetzungsstufen kann die Ausgangsdrehzahl, den Übertragungswirkungsgrad, die Trägheitsanpassung und das dynamische Ansprechverhalten beeinflussen. Ingenieure sollten das Übersetzungsverhältnis daher entsprechend den tatsächlichen Geschwindigkeits- und Drehmomentanforderungen der Anwendung auswählen.

Bei Hochgeschwindigkeits-Servosystemen kann ein übermäßig hohes Untersetzungsverhältnis außerdem das dynamische Ansprechverhalten des Gesamtsystems beeinflussen.

Einstufiges oder mehrstufiges Planetengetriebe?

Planetengetriebe können mit unterschiedlichen Anzahlen von Untersetzungsstufen ausgeführt werden, um verschiedene Übersetzungsverhältnisse zu erreichen.

Eine Erhöhung der Stufenanzahl ermöglicht im Allgemeinen ein höheres Gesamtuntersetzungsverhältnis, fügt dem System jedoch zusätzliche Übertragungselemente hinzu.

Ingenieure sollten daher die geeignete Stufenanzahl auf Grundlage des erforderlichen Übersetzungsverhältnisses auswählen, anstatt einfach das höchstmögliche verfügbare Untersetzungsverhältnis zu wählen.

Für Automatisierungsanlagen und Servobewegungssysteme besteht die ideale Lösung darin, die erforderliche Ausgangsdrehzahl und das erforderliche Drehmoment zu erreichen und gleichzeitig ein angemessenes Gleichgewicht zwischen den folgenden Faktoren zu wahren:

• Übersetzungsverhältnis

• Übertragungswirkungsgrad

• Dynamisches Ansprechverhalten

• Drehmomentkapazität

• Systemgröße

Ein richtig ausgewähltes Planetengetriebe kann die erforderliche Untersetzung bereitstellen, ohne die Systemleistung unnötig zu beeinträchtigen.

Warum ist das Abtriebsdrehmoment bei der Auswahl eines Planetengetriebes entscheidend？

Eine der Hauptfunktionen eines Planetengetriebes besteht darin, die schnelle Motordrehung in einen langsameren Abtrieb mit höherem Drehmoment umzuwandeln.

Nach der Bestimmung des erforderlichen Übersetzungsverhältnisses müssen Ingenieure das tatsächlich am Getriebeausgang benötigte Drehmoment bestätigen.

Dabei sollten mehrere Drehmomentbedingungen berücksichtigt werden, darunter:

• Nennbetriebsdrehmoment

• Tatsächliches Arbeitsdrehmoment

• Spitzendrehmoment während Beschleunigung und Abbremsen

• Momentanes Drehmoment oder Stoßdrehmoment

Wenn eine Maschine häufig startet, stoppt, die Drehrichtung wechselt oder eine Last mit hohem Trägheitsmoment antreibt, reicht die Auswahl eines Getriebes allein auf Grundlage der statischen Last möglicherweise nicht aus.

Bei hochdynamischen Automatisierungssystemen muss das Getriebe in der Lage sein, die dynamischen Lasten zu bewältigen, die während der Beschleunigung, des Abbremsens und wiederholter Richtungswechsel entstehen.

Warum ist der Übertragungswirkungsgrad wichtig？

Der Übertragungswirkungsgrad ist ein weiterer wichtiger Faktor beim Vergleich von Präzisionsplanetengetrieben.

Bei gleicher Eingangsleistung bedeutet ein höherer Übertragungswirkungsgrad, dass innerhalb des Übertragungssystems weniger Energie verloren geht.

Bei Anlagen im Dauerbetrieb kann der Übertragungswirkungsgrad folgende Faktoren beeinflussen:

• Wärmeentwicklung

• Energieverbrauch

• Stabilität im Dauerbetrieb

• Gesamtwirkungsgrad des Systems

Daher sollte sich die Auswahl eines Planetengetriebes nicht nur auf Übersetzungsverhältnis und Nenndrehmoment konzentrieren. Ingenieure sollten auch den Übertragungswirkungsgrad unter den tatsächlichen Betriebsbedingungen der Anwendung berücksichtigen.

Warum beeinflusst das Verdrehspiel die Positioniergenauigkeit？

Bei Präzisionsbewegungssteuerungen ist das Verdrehspiel ein wichtiger Leistungsparameter.

Wenn die Abtriebswelle die Drehrichtung wechselt, kann das mechanische Spiel innerhalb der Übertragung zu einer Abweichung zwischen der Eingangsbewegung und der tatsächlichen Ausgangsbewegung führen.

Ein übermäßiges Verdrehspiel kann folgende Faktoren beeinflussen:

• Positioniergenauigkeit

• Wiederholgenauigkeit

• Konsistenz der Vorwärts- und Rückwärtsbewegung

• Bahnsteuerung

• Bewegungsreaktion

Dies ist besonders wichtig für CNC-Maschinen, Roboter, Präzisionsautomatisierungsanlagen und Servo-Positioniersysteme, die häufig Vorwärts- und Rückwärtsbewegungen ausführen.

Bei Anwendungen, die eine präzise Positionierung und häufige Richtungswechsel erfordern, kann ein Präzisionsplanetengetriebe mit geringem Verdrehspiel dazu beitragen, die Gesamtkonsistenz der Bewegung zu verbessern.

Massenträgheitsmoment und dynamisches Ansprechverhalten des Servosystems

Das Massenträgheitsmoment ist ein weiterer Parameter, der bei der Auswahl eines Planetengetriebes nicht außer Acht gelassen werden sollte.

In einem Servobewegungssystem kann das Verhältnis zwischen Motormassenträgheit, Getriebeeigenschaften und Lastträgheit die dynamische Leistung des Systems beeinflussen.

Ein ungeeignetes Trägheitsverhältnis kann folgende Faktoren beeinträchtigen:

• Beschleunigungsleistung

• Verzögerungsleistung

• Reaktionsgeschwindigkeit

• Regelstabilität

• Positionierleistung

Aus diesem Grund sollte ein Planetengetriebe nicht als isoliertes mechanisches Bauteil ausgewählt werden.

Servomotor, Planetengetriebe und angetriebene Last sollten als ein vollständiges Bewegungssystem bewertet werden.

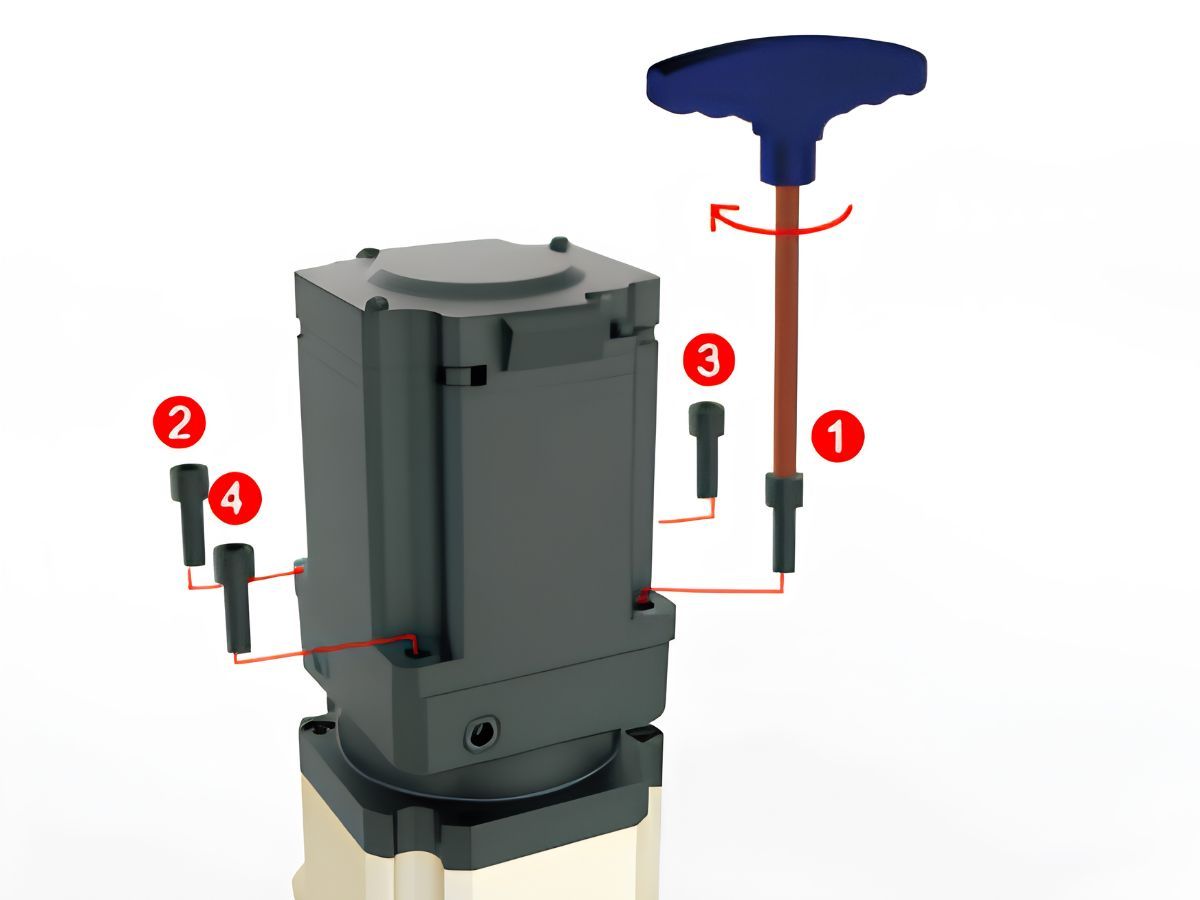

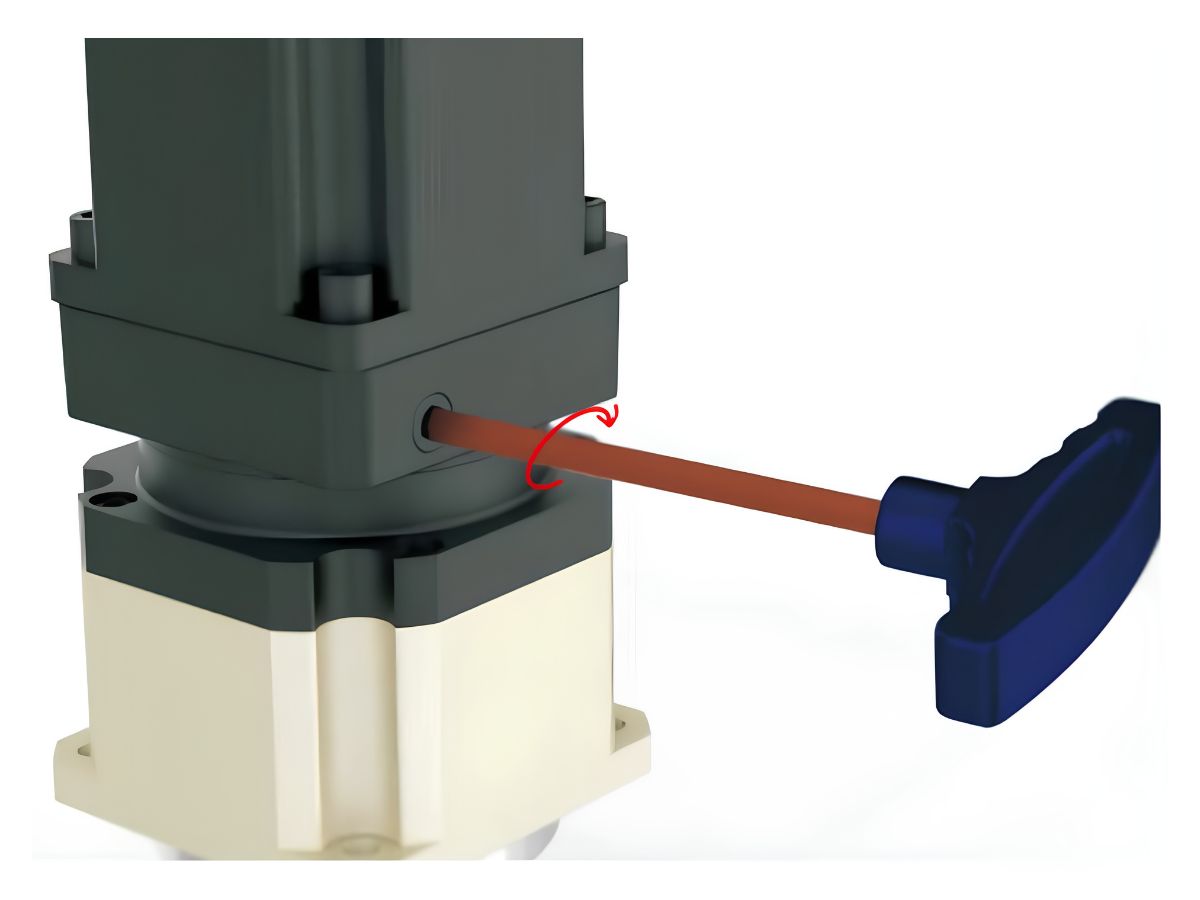

Wie wird ein Planetengetriebe mit einem Servomotor abgestimmt？

Nach der Bestimmung der Getriebeanforderungen müssen Ingenieure außerdem die Kompatibilität mit dem Servomotor bestätigen.

Zu den zu berücksichtigenden Motorspezifikationen gehören:

• Nenndrehmoment

• Maximales Drehmoment

• Nenndrehzahl

• Maximale Drehzahl

• Abmessungen der Motorwelle

• Abmessungen des Montageflansches

• Einbauraum

Die Eingangsschnittstelle des Getriebes muss mit dem ausgewählten Motor kompatibel sein.

Der Auswahlprozess sollte daher die Getriebespezifikation mit dem tatsächlichen Servomotormodell verknüpfen, anstatt das Getriebe unabhängig auszuwählen.

Eine passende Abstimmung von Motor und Getriebe trägt zur Bildung eines vollständigen und zuverlässigen Servoantriebssystems bei.

Warum sind mechanische Abmessungen und Schnittstellen wichtig？

Selbst wenn Drehmoment, Übersetzungsverhältnis und Präzision die Anforderungen der Anwendung erfüllen, kann ein Planetengetriebe nicht direkt installiert werden, wenn seine mechanischen Schnittstellen nicht zur Anlage passen.

Ingenieure sollten daher Folgendes bestätigen:

• Abmessungen des Eingangsflansches

• Abmessungen der Motorwelle

• Abmessungen des Ausgangsflansches

• Befestigungsbohrungen

• Zentrierbohrung

• Außendurchmesser

• Gesamtlänge

• Einbaurichtung

CAD-Zeichnungen und technische Zeichnungen sind in dieser Phase besonders wichtig.

Vor der Bestellung sollten Anlagenhersteller das endgültige Getriebemodell und die mechanischen Abmessungen mit dem tatsächlichen Maschinendesign abgleichen.

Dies kann dazu beitragen, Installationskonflikte und unnötige mechanische Änderungen während der Montage der Anlage zu vermeiden.

Wie beeinflussen die Betriebsbedingungen die Auswahl eines Planetengetriebes？

Neben mechanischen und Übertragungsparametern sollte auch die Arbeitsumgebung berücksichtigt werden.

Das Referenzmaterial nennt unter anderem folgende Betriebsbedingungen:

Betriebstemperatur: -10°C bis +90°C

Schutzart: IP54/IP65

Schmierung und Einbaubedingungen sollten ebenfalls entsprechend der Anwendung bewertet werden.

Vor der Auswahl eines Präzisionsplanetengetriebes sollten Ingenieure bestätigen:

Ob die Betriebstemperatur innerhalb des angegebenen Bereichs liegt

Ob die Anlage Staub, Feuchtigkeit oder anderen Verunreinigungen ausgesetzt ist

Ob die Einbaurichtung geeignet ist

Ob die Schmiermethode für die Anwendung geeignet ist

Diese Faktoren können die Zuverlässigkeit des Getriebes und die langfristige Betriebsleistung direkt beeinflussen.

Warum ist der Geräuschpegel bei Präzisionsplanetengetrieben wichtig？

Der Geräuschpegel ist ein weiterer Leistungsfaktor, der für bestimmte Anwendungen von Bedeutung sein kann.

Hochgeschwindigkeits-Servosysteme, medizinische Geräte, Laborgeräte und Präzisionsautomatisierungsmaschinen können strengere Anforderungen an Betriebsgeräusch und Laufruhe stellen.

Das Getriebegeräusch kann durch Faktoren wie die folgenden beeinflusst werden:

• Fertigungsgenauigkeit der Zahnräder

• Montagegenauigkeit

• Zustand der Lager

• Schmierung

• Eingangsdrehzahl

Beim Vergleich von Präzisionsplanetengetrieben sollten Ingenieure die Geräuschleistung daher gemeinsam mit Drehmoment, Übersetzungsverhältnis, Präzision und Betriebsdrehzahl bewerten.

Präzisionsplanetengetriebe-Lösungen von HONPINE

Für Roboter, Automatisierungsanlagen, CNC-Maschinen und servogetriebene Bewegungssysteme erfordert die Auswahl des richtigen Planetengetriebes ein Gleichgewicht zwischen Übersetzungsverhältnis, Abtriebsdrehmoment, Wirkungsgrad, Verdrehspiel, Trägheit, Einbaumaßen und Betriebsbedingungen.

HONPINE bietet Präzisionsplanetengetriebe-Lösungen für Anwendungen in der Bewegungssteuerung und industriellen Automatisierung.

Der Auswahlprozess kann anhand der folgenden Schritte strukturiert werden:

Betriebsbedingungen bestimmen

↓

Eingangs- und Ausgangsdrehzahl bestimmen

↓

Erforderliches Übersetzungsverhältnis berechnen

↓

Abtriebsdrehmoment bestätigen

↓

Wirkungsgrad und Trägheitsanpassung bewerten

↓

Verdrehspiel und Positionieranforderungen bestätigen

↓

Servomotor abstimmen

↓

Mechanische Abmessungen überprüfen

↓

Betriebsumgebung bestätigen

Dieser systematische Ansatz unterstützt Anlagenhersteller dabei, ein Planetengetriebe auszuwählen, das optimal auf das vollständige Servobewegungssystem abgestimmt ist.

Fazit: Die Auswahl eines Planetengetriebes mit dem Gesamtsystem beginnen

Die Auswahl eines Präzisionsplanetengetriebes ist nicht einfach nur eine Frage der Wahl eines Übersetzungsverhältnisses oder eines Nenndrehmoments.

Bei Präzisionsautomatisierungsanlagen und Servobewegungssystemen kommt es darauf an, das vollständige Übertragungssystem zu bewerten.

Von Eingangs- und Ausgangsdrehzahl über Übersetzungsverhältnis und Abtriebsdrehmoment bis hin zu Verdrehspiel und Positioniergenauigkeit, Übertragungswirkungsgrad, Massenträgheitsmoment, Geräuschpegel, Motorkompatibilität und Betriebsbedingungen kann jeder Parameter die endgültige Bewegungsleistung beeinflussen.

Das am besten geeignete Planetengetriebe ist daher nicht unbedingt dasjenige mit der höchsten Einzelspezifikation. Es ist das Getriebe, das am besten zu den Betriebsbedingungen der Maschine und dem Servosystem passt.

Mit Erfahrung in der Präzisionsbewegungsübertragung bietet HONPINE Planetengetriebe-Lösungen für Robotik, industrielle Automatisierung, CNC-Anlagen und andere servogetriebene Anwendungen und unterstützt Anlagenhersteller bei der Entwicklung präziserer, effizienterer und zuverlässigerer Bewegungssysteme.
