Analyse der Übertragungsgenauigkeit integrierter Roboter-Gelenkmodule: Schlüsselfehlerfaktoren und Optimierungsmethoden für hochpräzise Robotik

Dieser Artikel konzentriert sich auf die Übertragungsgenauigkeit vonintegrierten Roboter-Gelenkmodulen, die als zentrale Aktuatoren in Industrierobotern und humanoiden Robotersystemen dienen. Das Modul integriert einen Servomotor, ein Präzisionsgetriebe und ein Steuerungssystem in einer kompakten Struktur und verbessert dadurch die Bewegungseffizienz, Steifigkeit und Positioniergenauigkeit erheblich. Da sich die Robotik in Richtung höherer Präzision und dynamischer Leistung entwickelt, wird die Übertragungsgenauigkeit zu einem entscheidenden Faktor für die Gesamtzuverlässigkeit des Systems. Die Studie bietet einen systematischen Rahmen für die Modellierung und Optimierung von Übertragungsfehlern in Hochleistungs-Roboter-Gelenken.

Einleitung: Warum Übertragungsgenauigkeit in Roboter-Gelenkmodulen wichtig ist

Mit der rasanten Entwicklung von Industrierobotern, humanoiden Robotern und intelligenten Automatisierungssystemen sindhochpräzise integrierte Roboter-Gelenkmodule zu Kernkomponenten moderner robotischer Bewegungssysteme geworden.

Integrierte Gelenkmodule kombinieren in der Regel einen Servomotor, ein Präzisionsgetriebe (harmonisch oder planetarisch) und ein Steuerungssystem in einer kompakten Struktur. Dieses integrierte Design verbessert:

• Bewegungseffizienz

• Struktursteifigkeit

• Übertragungszuverlässigkeit

• Positioniergenauigkeit

Die Übertragungsgenauigkeit eines Roboter-Gelenks bestimmt jedoch direkt die Positionierpräzision, Wiederholgenauigkeit und Laufruhe und ist damit einer der wichtigsten Leistungsindikatoren im Design robotischer Aktuatoren.

Wichtige Erkenntnis: Die Übertragungsgenauigkeit ist eine Systemleistungskennzahl, die durch gekoppelte mechanische Fehler bestimmt wird.

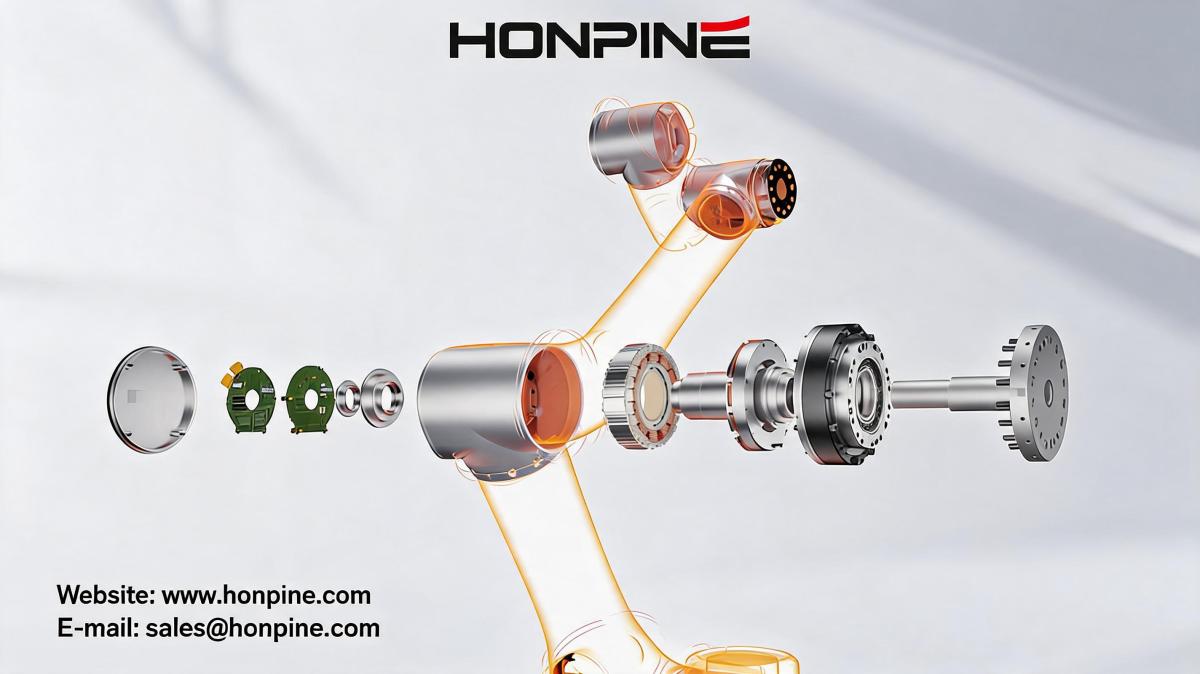

Aufbau integrierter Roboter-Gelenkmodule

Ein integriertes Roboter-Gelenkmodul besteht im Allgemeinen aus:

• Servomotor

• Eingangswellen-Kupplungssystem

• Präzisionsgetriebe (harmonisch oder planetarisch)

• Ausgangswelle und Lagersystem

Die Motorabtriebswelle treibt direkt die Eingangswelle des Getriebes an, wodurch Zwischenübertragungselemente reduziert und kumulative Fehler minimiert werden.

Gängige Getriebetypen:

Harmonische Getriebe: extrem hohe Präzision, nahezu kein Spiel

Planetengetriebe: hohe Drehmomentdichte, hohe Haltbarkeit

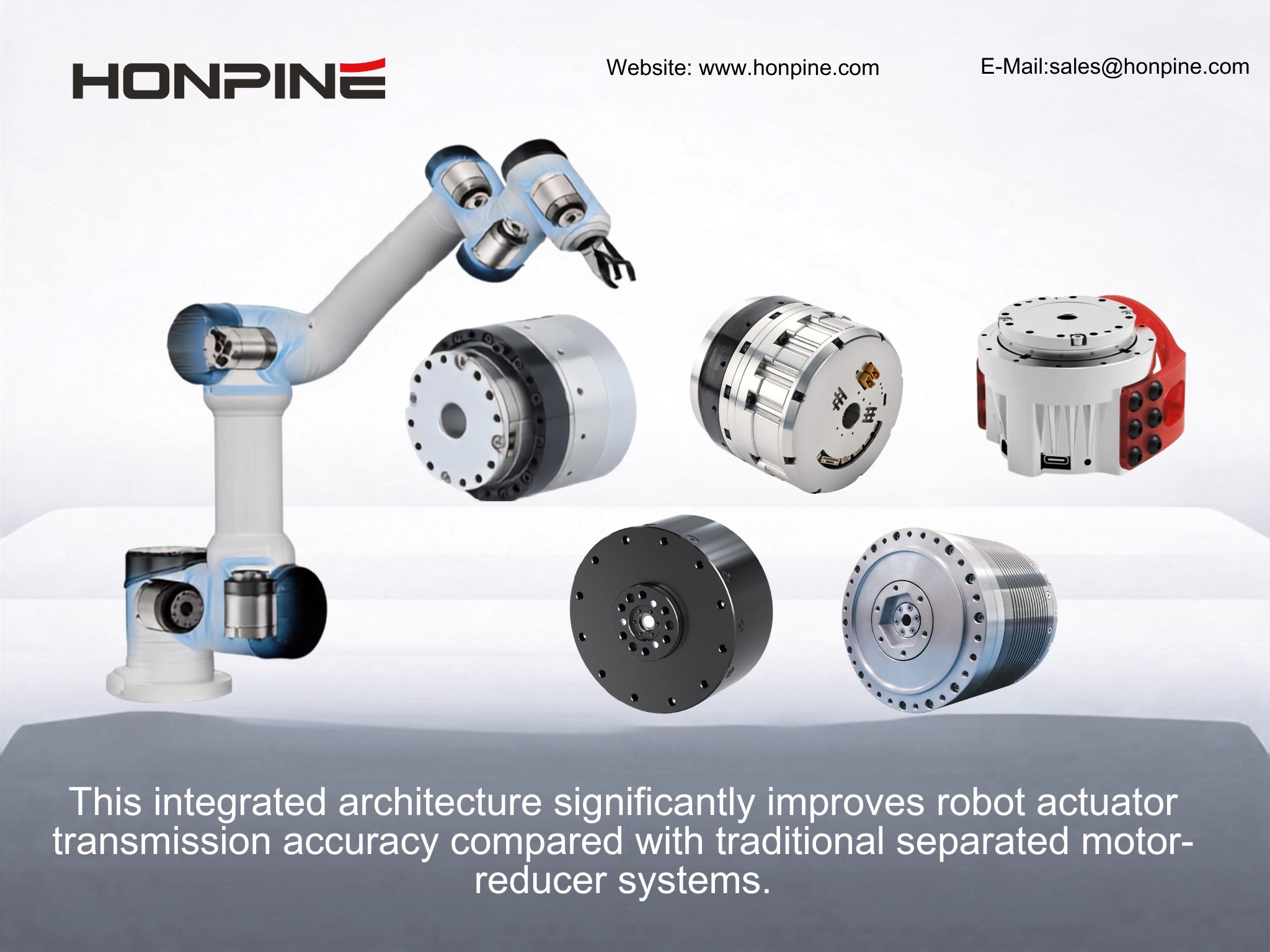

Diese integrierte Architektur verbessert die Übertragungsgenauigkeit von Roboter-Aktuatoren erheblich im Vergleich zu herkömmlichen getrennten Motor-Getriebe-Systemen.

Modellierungsmethode der Übertragungsgenauigkeit

Zur Analyse der Mechanismen der Genauigkeitsverschlechterung wurde ein numerisches Modell der Übertragungsgenauigkeit entwickelt.

Das Modell berücksichtigt mehrere reale Fehlerquellen, darunter:

• Fertigungstoleranzen

• Montagefehlausrichtung

• Koaxialitätsabweichung

• Positionsfehler

• Installationsungenauigkeiten

Wichtige Modellierungserkenntnis:

Der Übertragungsfehler wird nicht durch einen einzelnen Faktor verursacht, sondern durch die Überlagerung und Kopplung mehrerer mechanischer Abweichungen im gesamten System.

Wichtige Fehlerfaktoren, die die Übertragungsgenauigkeit beeinflussen

1. Fehler auf der Eingangsseite (mittlerer Einfluss)

Fehler auf der Eingangsseite umfassen:

• Montageabweichung der Motorwelle

• Fehlausrichtung der Eingangswelle des Getriebes

• Montage- und Positionierungsfehler

Obwohl sie entlang der Übertragungskette teilweise abgeschwächt werden, können diese Fehler:

• die Verzahnungsbedingungen stören

• die systemweite Übertragungsabweichung erhöhen

• die Bewegungsstabilität verringern

Fazit: Die Genauigkeit auf der Eingangsseite ist entscheidend für die Aufrechterhaltung einer stabilen Übertragungsleistung.

2. Exzentrizitätsfehler (der kritischste Faktor)

Der Exzentrizitätsfehler ist der einflussreichste Faktor für die Übertragungsgenauigkeit von Roboter-Gelenken.

Er wirkt sich direkt auf das Verhalten des internen Getriebes aus durch:

• Veränderung der Lastverteilung zwischen den beweglichen Komponenten

• Erzeugung periodischer Übertragungsschwankungen

• Verringerung der Stabilität des dynamischen Gleichgewichts

Mit zunehmender Exzentrizität:

• nimmt der Übertragungsfehler deutlich zu

• werden Ausgangsschwankungen stärker

• sinkt die Systemstabilität

Fazit: Die Kontrolle der Exzentrizität ist die wichtigste Konstruktionspriorität in integrierten Gelenkmodulen.

3. Fehler auf der Ausgangsseite (geringer Einfluss)

Fehler auf der Ausgangsseite stammen hauptsächlich aus:

• Lagertoleranzen

• strukturellen Montageabweichungen

Simulationsergebnisse zeigen:

• minimale Schwankungen der Übertragungsgenauigkeit

• nahezu identische Fehlerkurven unter verschiedenen Bedingungen

Fazit: Fehler auf der Ausgangsseite haben im Vergleich zu Fehlern auf der Eingangsseite und Exzentrizitätsfehlern nur begrenzten Einfluss.

Simulation und experimentelle Validierung

Ein Prototyp eines integrierten Roboter-Gelenkmoduls wurde getestet, um das numerische Modell zu validieren.

Optimierungsbedingung:

• Verbesserte Bearbeitungsgenauigkeit der Komponenten auf der Eingangsseite

• Fehler auf der Eingangsseite von 33 μm → 5 μm reduziert

Experimentelle Ergebnisse:

• Übertragungsfehler von 30 Bogensekunden → 23 Bogensekunden reduziert

• Gesamtverbesserung: etwa 23%

Die experimentellen Ergebnisse stimmten eng mit den Simulationsergebnissen überein und bestätigten damit die Zuverlässigkeit des Modells zur Übertragungsgenauigkeit.

Wichtige Optimierungsstrategie für hochpräzise Roboter-Gelenke

Auf Basis der Simulations- und experimentellen Analyse werden folgende Optimierungsprioritäten empfohlen:

• Priorität 1: Exzentrizitätsgenauigkeit bei der Bearbeitung kontrollieren (Faktor mit dem größten Einfluss)

• Priorität 2: Ausrichtung und Bearbeitungsgenauigkeit der Eingangswelle verbessern

• Priorität 3: Montagegenauigkeit des Getriebes erhöhen

• Priorität 4: Akzeptable Toleranzen auf der Ausgangsseite beibehalten

Wichtiges Fazit: Die Optimierung der Präzision auf der Eingangsseite ist die kosteneffizienteste Methode zur Verbesserung der gesamten Übertragungsgenauigkeit.

Häufig gestellte Fragen zur Übertragungsgenauigkeit von Roboter-Gelenkmodulen

F1: Welcher Faktor beeinflusst die Übertragungsgenauigkeit von Roboter-Gelenken am stärksten?

Der Exzentrizitätsfehler ist der dominierende Faktor, da er die innere Bewegung des Getriebes und die Lastverteilung direkt beeinflusst.

F2: Wie kann die Übertragungsgenauigkeit in Roboter-Gelenkmodulen verbessert werden?

Die wirksamste Methode besteht darin, die Bearbeitungsgenauigkeit auf der Eingangsseite zu verbessern und Exzentrizitätsfehler strikt zu kontrollieren.

F3: Warum ist Exzentrizität kritischer als Fehler auf der Ausgangsseite?

Weil Exzentrizität direkt an der inneren Übertragungsmechanik beteiligt ist und nicht durch nachgelagerte Komponenten abgeschwächt werden kann.

F4: Wie viel Verbesserung kann durch Optimierung erreicht werden?

In dieser Studie wurde durch die Verbesserung der Genauigkeit auf der Eingangsseite der Übertragungsfehler um etwa 23% reduziert.

Fazit

Diese Studie präsentiert ein umfassendes Analysemodell für die Übertragungsgenauigkeit vonintegrierten Roboter-Gelenkmodulen und identifiziert wichtige mechanische Fehlerquellen sowie deren Auswirkungen auf die Systemleistung.

Wichtige Ergebnisse:

• Exzentrizitätsfehler ist der einflussreichste Faktor

• Fehler auf der Eingangsseite ist der zweitwichtigste Faktor

• Fehler auf der Ausgangsseite hat nur minimale Auswirkungen

Durch die Verbesserung der Bearbeitungsgenauigkeit auf der Eingangsseite wurde die Übertragungsleistung um etwa 23% verbessert, was einen praktischen und wirksamen Optimierungsansatz für hochpräzise robotische Systeme zeigt
