Wiki zur Harmonic-Drive-Getriebetechnologie

Dank seiner hohen Übertragungsgenauigkeit, seines hohen Untersetzungsverhältnisses, seiner kompakten Struktur und seines niedrigen Geräuschpegels werdenHarmonic-Drive-Getriebehäufig in Industrierobotern, kollaborativen Robotern, CNC-Maschinen, Automatisierungssystemen, Halbleiterfertigungsanlagen, medizinischen Geräten und optischen Instrumenten eingesetzt—all diese Anwendungen erfordern eine präzise und zuverlässige Bewegungssteuerung.Als eine Art Präzisionsübertragungsgerät sind Harmonic-Drive-Getriebe in bestimmten hochpräzisen Bereichen unersetzlich.

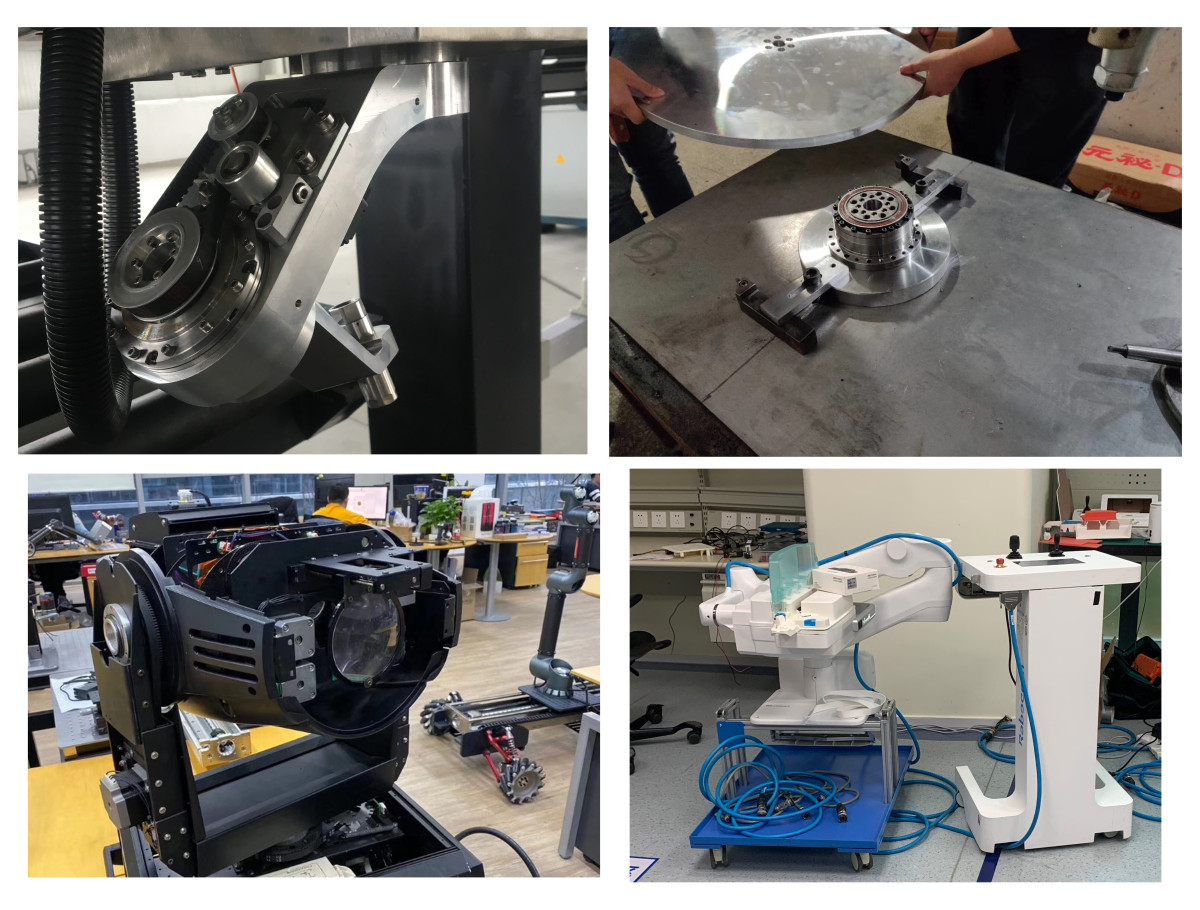

Warum Harmonic-Drive-Übertragungstechnologie einsetzen

Hochpräzise Übertragung

Harmonic-Drive-Getriebe verfügen über einen gleichzeitigen Eingriff mehrerer Zähne und gewährleisten dadurch ein minimales Zahnspiel. Das Umkehrspiel kann auf unter 1 arc-minute geregelt werden, was eine ausgezeichnete Positioniergenauigkeit und Wiederholbarkeit ermöglicht.

Hohes Untersetzungsverhältnis

Durch Nutzung des Zahnunterschieds zwischen Flexspline und Circular Spline erreichen Harmonic-Drive-Getriebe Untersetzungsverhältnisse von 1:30 bis 1:500. Dadurch sind im Vergleich zu anderen Getriebesystemen mit demselben Untersetzungsverhältnis eine kleinere Baugröße und geringere Energieverluste möglich.

Kompaktes und leichtes Design

Die Gesamtgröße eines Harmonic-Drive-Getriebes beträgt typischerweise ein Drittel der eines Planetengetriebes, mit einer kürzeren Übertragungskette und deutlich geringerem Gewicht—ideal für kompakte oder leichte Anwendungen wie Robotergelenke und tragbare Automatisierungssysteme.

Hohe Drehmomentdichte

Da viele Zähne gleichzeitig im Eingriff sind, ist die Kontaktfläche groß und die Lastverteilung gleichmäßig, sodass das Getriebe selbst bei kleiner Bauform hohe Drehmomente übertragen kann.

Ruhiger Lauf und geringe Geräuschentwicklung

Die flexible Becherstruktur des Flexspline hilft, Stöße und Vibrationen zu absorbieren, was zu ruhiger Bewegung und geringer mechanischer Geräuschentwicklung führt—perfekt für leise, präzise oder Reinraumumgebungen.

Kompatibilität mit modularem Design

Harmonic-Drive-Getriebe lassen sich problemlos mit Servomotoren, Encodern und Bremsen integrieren, um vollständig integrierte Gelenkmodule zu schaffen. Dieser modulare Ansatz vereinfacht die Installation, verkürzt Entwicklungszyklen und senkt die Engineering-Kosten.

Wichtige Hinweise für den Einsatz von Harmonic-Drive-Getrieben

• Installieren Sie das Harmonic drive in einer sauberen Umgebung. Stellen Sie sicher, dass keine Fremdkörper in die Einheit gelangen, um innere Schäden zu vermeiden.

• Prüfen Sie vor der Installation die Ausrichtung und die Passungstoleranz. Die Toleranz von Motorwelle und Eingangsbuchse sollte H7/h6 betragen. Fehljustierung oder Neigung können zu ungleichmäßiger Belastung führen und die Lebensdauer verkürzen.

• Stellen Sie sicher, dass die Zahnoberflächen und die Flexspline-Lager jederzeit ausreichend geschmiert sind. Vermeiden Sie eine Montage mit der Zahnseite nach oben, um eine wirksame Schmierung aufrechtzuerhalten.

• Stellen Sie nach der Installation des Wave Generators einen 180° symmetrischen Eingriff zwischen Flexspline und Circular Spline sicher. Jede Abweichung kann Vibrationen und vorzeitigen Verschleiß verursachen.

• Führen Sie nach der Montage einen Test bei niedriger Drehzahl (etwa 100 rpm) durch. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, stoppen Sie sofort und wenden Sie sich an den Hersteller.

• Sowohl die Eingangs- als auch die Ausgangsseite müssen ordnungsgemäß abgedichtet sein. Für dynamische Dichtungen verwenden Sie Lippendichtungen; für statische Dichtungen O-Ringe oder Dichtmittel. Stellen Sie sicher, dass die Dichtflächen weder verkratzt noch falsch ausgerichtet sind.

• Wenn der Wave Generator während des Betriebs nach oben zeigt, erhöhen Sie die Fettmenge, um die verringerte Schmierwirkung auszugleichen.

• Die Leistung des Schmierstoffs verschlechtert sich mit der Temperatur. Um eine langfristige Zuverlässigkeit zu gewährleisten, stellen Sie sicher, dass die Temperatur am Hochwärmeende 70°C nicht überschreitet und dass der Temperaturanstieg unter 40°C bleibt.

Vor- und Nachteile von Harmonic-Drive-Getrieben

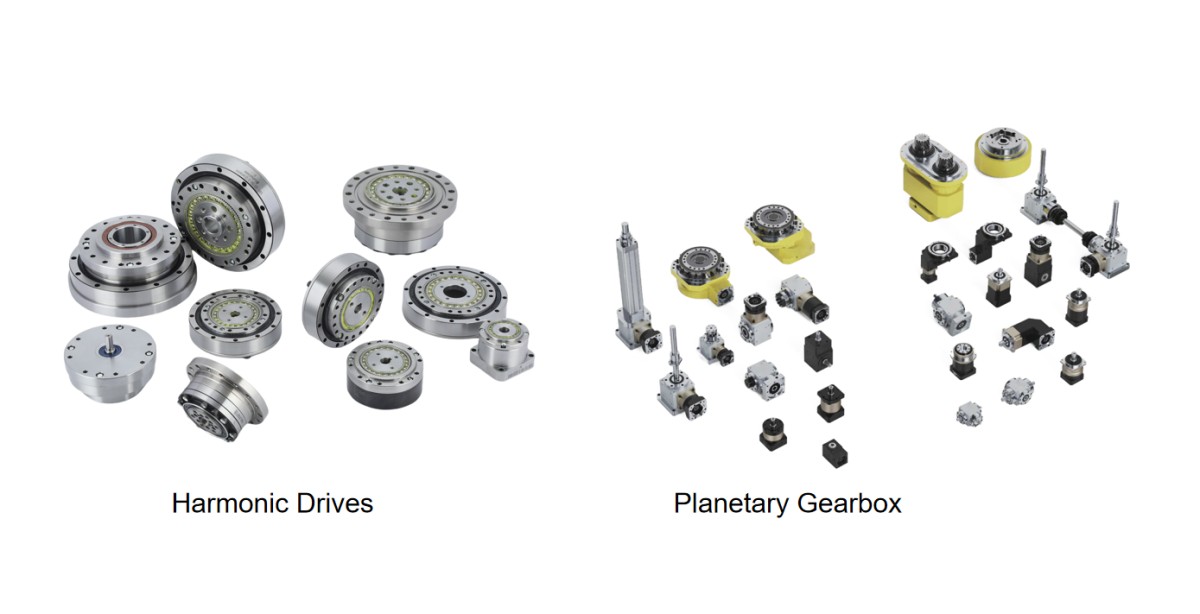

Harmonic Drive vs. Planetengetriebe

Planetengetriebe sind für ihren hohen Wirkungsgrad, ihren breiten Übersetzungsbereich und ihre kompakte Bauweise bekannt, wodurch sie sich für Automatisierungssysteme, Automobilanwendungen und Druckmaschinen eignen—ideal dort, wo allgemeine Anforderungen an Last und Präzision gelten.

Harmonic-Drive-Getriebe werden dagegen für ihre hohe Präzision, ihr hohes Untersetzungsverhältnis und ihr ultrakompaktes Design geschätzt. Sie werden häufig in der Robotik, Luft- und Raumfahrt, Medizintechnik und optischen Instrumenten eingesetzt, wo Platzbeschränkungen und präzise Steuerung entscheidend sind.

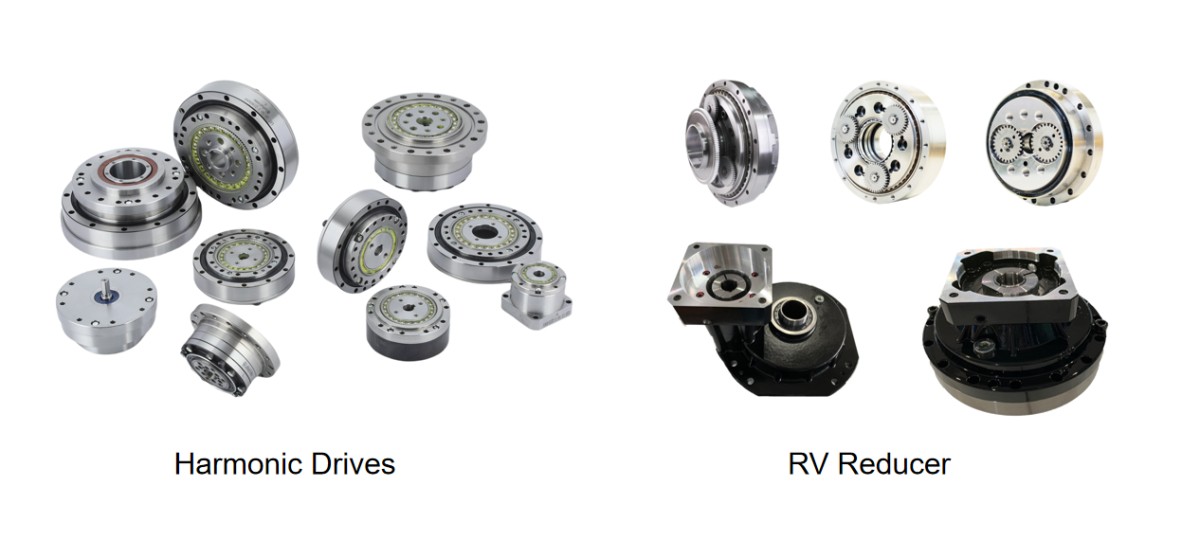

Harmonic Drive vs. RV-Getriebe

In der Industrierobotik:

RV-Getriebesind aufgrund ihrer hohen Steifigkeit und langen Lebensdauer für Schwerlastroboter (Nutzlasten über 20 kg) geeignet.

Harmonic-Drive-Getriebe sind ideal für Leichtbauroboter (unter 20 kg Nutzlast) oder die Endgelenke großer Roboter und bieten ein ausgewogenes Verhältnis von geringem Gewicht und Präzision.

Typischerweise finden sich Harmonic-Drive-Getriebe in kollaborativen Robotern, Satellitenantennen und optischen Systemen, während RV-Getriebe in Roboterbasen, CNC-Teilapparaten, Schwerlast-Automatisierungsanlagen und AGV-Antriebsrädern bevorzugt werden.

Warum HONPINE Harmonic-Drive-Getriebe wählen

Bei HONPINE haben wir mehr als ein Jahrzehnt damit verbracht, unser Zahnprofil kontinuierlich zu optimieren, um höhere Präzision, längere Lebensdauer und einen ruhigeren Lauf zu erzielen.

Wir engagieren uns dafür, ein weltweit führendes Unternehmen in der Präzisionsbewegungstechnologie zu werden. HONPINE Harmonic-Drive-Getriebe sind in einer vollständigen Palette von Modellen und Spezifikationen erhältlich und wurden von Anwendern in über 50 Ländern und verschiedenen Branchen validiert.

Wir legen Wert sowohl auf technologische Innovation als auch auf Kundenservice—von der Modellauswahl und Prototypenentwicklung bis zum After-Sales-Support—und bieten technische 1:1-Unterstützung, um die beste Leistung und Nutzererfahrung sicherzustellen.
