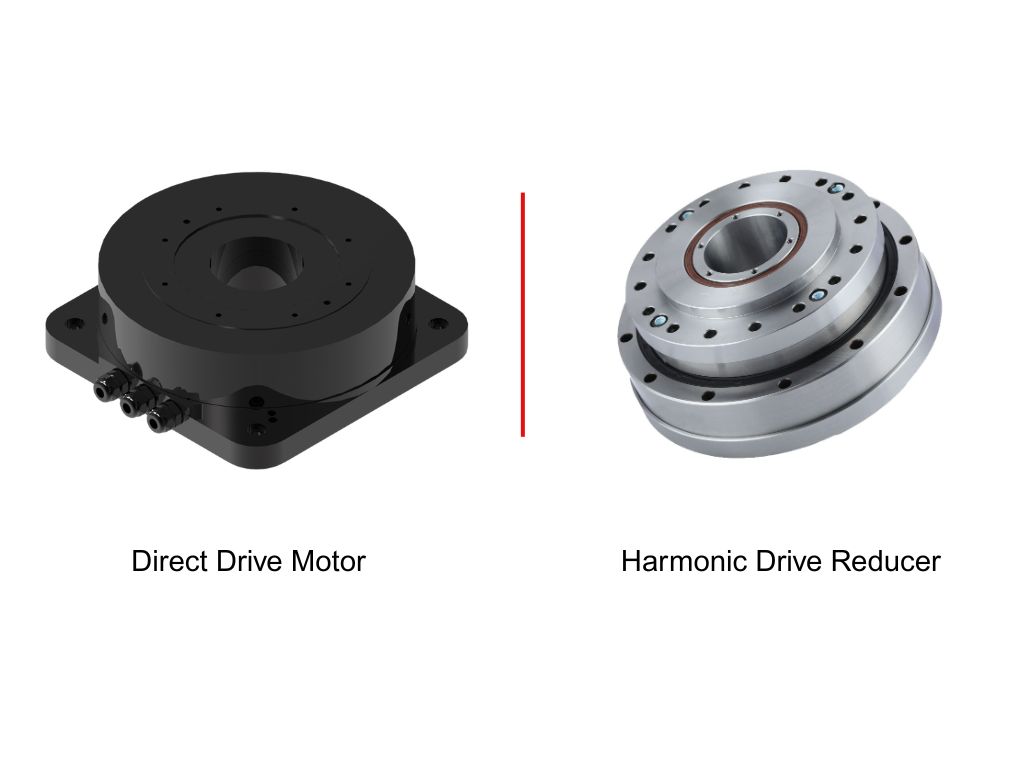

DD-Motor vs. Harmonic-Drive-Getriebe: 10 Schlüsselfaktoren für die Auswahl des richtigen Drehantriebs

Einführung

Die Wahl des richtigen Drehantriebs für ein Robotergelenk, einen CNC-Drehtisch, ein Halbleiter-Handhabungssystem oder eine Präzisionsautomatisierungsmaschine ist nicht einfach eine Frage der Auswahl des Motors mit dem höchsten Drehmoment oder des Getriebes mit dem geringsten Zahnflankenspiel.

Im Allgemeinen werden zwei grundlegend verschiedene Ansätze betrachtet: ein DD-Motor (Direktantriebsmotor) , der direkt mit der Last verbunden wird, und ein Harmonic-Reducer in Kombination mit einem Servomotor.

Ein DD-Motor verzichtet auf die mechanische Untersetzung und erzeugt das Drehmoment direkt an der Abtriebswelle. Ein Harmonic-Reducer, auch bekannt als Harmonic-Getriebe oder Wellengetriebe, nutzt einen Wellengenerator, eine flexible Keilwelle und eine Rundwelle, um ein hohes Untersetzungsverhältnis in kompakter Bauweise zu erzielen.

Beide Technologien bieten eine hohe Positioniergenauigkeit, geringes Spiel und eine hervorragende Bewegungssteuerung, erreichen diese Ergebnisse jedoch auf sehr unterschiedliche Weise.

Für Ingenieure, die einen Drehantrieb auswählen, ist daher die wichtigere Frage nicht einfach „Was ist besser, ein Direktantriebsmotor oder ein Harmonic-Reducer?“

Die bessere Frage lautet:

Welche Technologie erfüllt die Anforderungen der Anwendung hinsichtlich Drehmoment, Drehzahl, Genauigkeit, Trägheit, Bauraum, Betriebsdauer, Steifigkeit und Steuerung?

Dieser Artikel vergleicht DD-Motoren und Harmonic-Reduziergetriebe anhand von 10 Schlüsselfaktoren und erläutert, wo die jeweilige Technologie praktische Vorteile bietet.

1. DD-Motor vs. Harmonic-Reducer: Wie funktionieren die beiden Drehantriebssysteme?

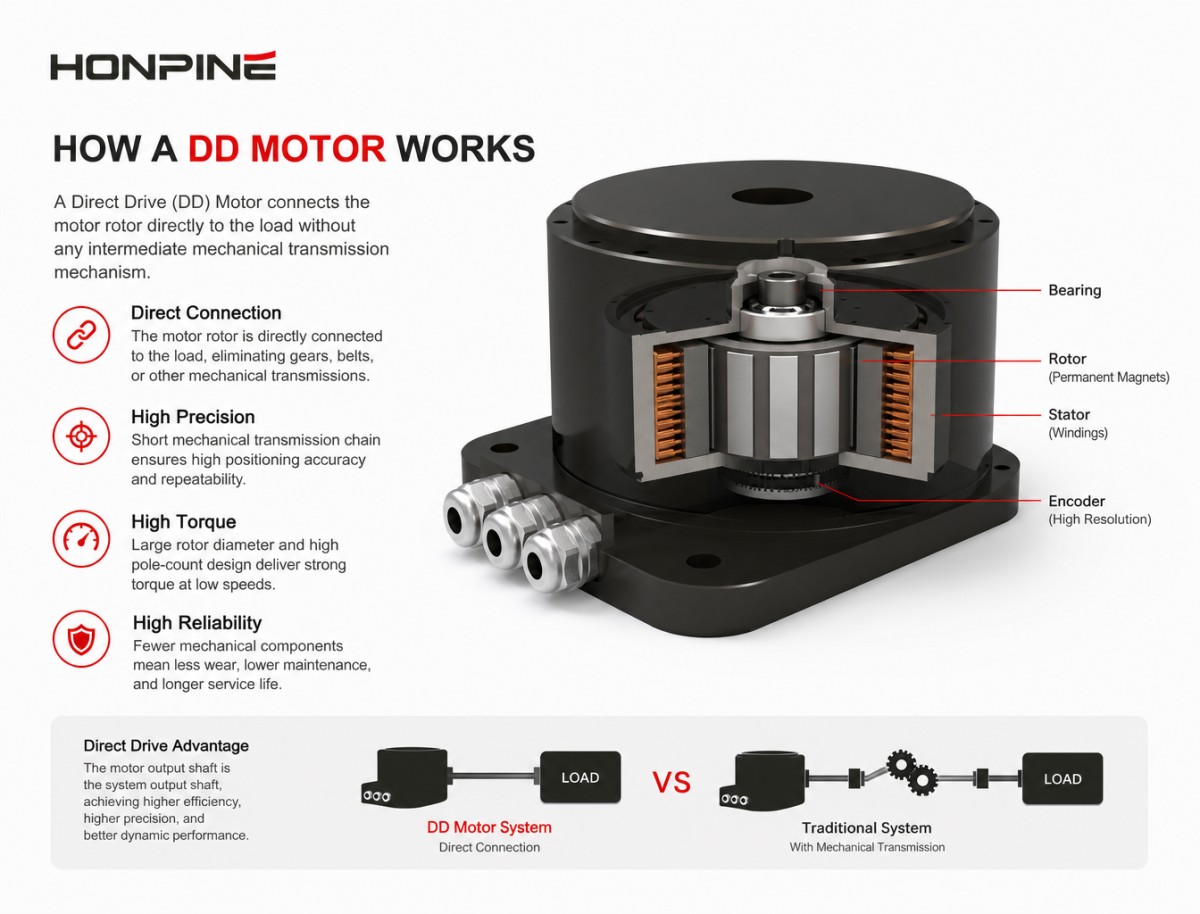

Wie funktioniert ein DD-Motor?

Ein DD-Motor, oder Direktantriebsmotor, verbindet den Motorrotor direkt mit der angetriebenen Last, ohne ein zwischengeschaltetes Getriebe, einen Riemen, eine Riemenscheibe oder einen anderen mechanischen Übertragungsmechanismus.

Die meisten in Industrieanlagen eingesetzten DD-Rotationsmotoren basieren auf Permanentmagnetmotoren mit hoher Polzahl. Durch den relativ großen Rotordurchmesser kann der Motor bereits bei niedrigen Drehzahlen ein hohes Drehmoment erzeugen.

Da es keine mechanische Untersetzungsstufe gibt, ist die Abtriebswelle des Motors gleichzeitig die Abtriebswelle des Antriebssystems.

Dadurch entsteht eine sehr kurze mechanische Übertragungskette.

Es gibt keinen Zahneingriff, keine Flexverzahnung und kein mechanisches Untersetzungsverhältnis zwischen Motor und Last.

Zu den Hauptkomponenten gehören typischerweise Stator, Rotor, Permanentmagnete, Wicklungen, Lager und hochauflösender Encoder.

Der Encoder gewinnt besondere Bedeutung, da die Motorposition in direktem Zusammenhang mit der Lastposition steht.

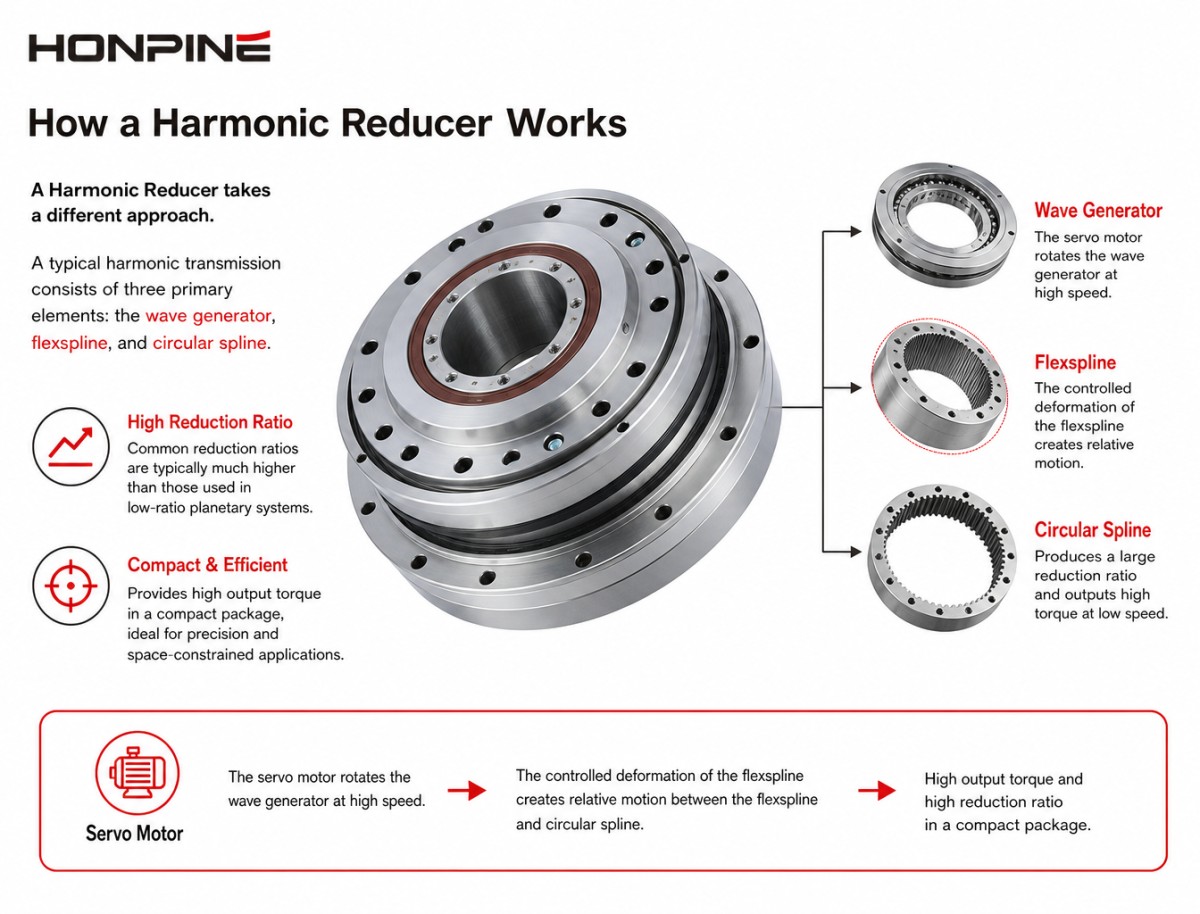

Wie funktioniert ein Oberwellenreduzierer?

Ein Oberwellenreduzierer verfolgt einen anderen Ansatz.

Eine typische harmonische Übertragung besteht aus drei primären Elementen: dem Wellengenerator, dem Flexspline und dem Kreisspline.

Der Servomotor dreht den Wellengenerator mit hoher Geschwindigkeit. Die kontrollierte Verformung der Flexspline erzeugt eine Relativbewegung zwischen der Flexspline und der kreisförmigen Spline, wodurch ein großes Untersetzungsverhältnis erzielt wird.

Die üblicherweise verwendeten Reduktionsverhältnisse sind wesentlich höher als jene, die in Planetensystemen mit niedrigen Verhältnissen angewendet werden.

Dadurch kann ein relativ kleiner, schnelllaufender Servomotor bei niedrigerer Drehzahl ein wesentlich höheres Drehmoment erzeugen.

Das Harmonic-Reduziergetriebe bietet daher einen wichtigen mechanischen Vorteil:

Hohes Drehmoment und hohes Untersetzungsverhältnis in kompakter Bauweise.

Dies ist einer der Hauptgründe, warum Harmonic-Getriebe in Robotergelenken, Präzisionsdrehachsen und kompakten Automatisierungsanlagen weit verbreitet eingesetzt werden.

2. Direktantriebsmotor vs. Harmonic-Reducer: Untersetzungsverhältnis und Ausgangsdrehmoment

Einer der größten Unterschiede zwischen den beiden Technologien besteht in der Art und Weise, wie sie das Ausgangsdrehmoment erzeugen.

Ein DD-Motor verwendet kein Untersetzungsverhältnis zur Vervielfachung des Motordrehmoments.

Der Motor selbst muss das erforderliche Drehmoment erzeugen.

Aus diesem Grund bedeutet die Erhöhung des erforderlichen Drehmoments oft eine Vergrößerung des Motordurchmessers, des aktiven Magnetvolumens, der Wicklungskapazität oder der Kühlleistung.

Ein harmonisches Untersetzungsgetriebe erzeugt eine Drehmomentverstärkung durch sein Untersetzungsverhältnis.

Beispielsweise kann ein mit hoher Drehzahl laufender Servomotor mit einem Harmonic-Reducer mit einem Untersetzungsverhältnis von 50:1 oder 100:1 kombiniert werden.

Die theoretische Beziehung lässt sich wie folgt vereinfachen:

Ausgangsdrehmoment ≈ Motordrehmoment × Untersetzungsverhältnis × Getriebewirkungsgrad

Das tatsächliche Ausgangsdrehmoment muss auch den Wirkungsgrad des Getriebes, die thermischen Bedingungen, die Beschleunigungsanforderungen und den Arbeitszyklus berücksichtigen.

Dies verschafft Harmonic-Reduziergetrieben einen deutlichen Vorteil, wenn die Anwendung ein hohes Drehmoment von einem relativ kleinen Motorpaket erfordert.

Ein DD-Motor wird attraktiver, wenn die erforderliche Ausgangsdrehzahl relativ niedrig ist und die Anwendung von einer direkten Drehmomenterzeugung profitiert.

Technische Überlegungen

Falls die Anwendung Folgendes erfordert:

• sehr hohes Drehmoment

• begrenzter radialer Raum

• hohes Reduktionsverhältnis

• kompakte Motorabmessungen

Ein Oberwellenuntersetzer lässt sich oft einfacher integrieren.

Falls die Anwendung Folgendes erfordert:

• kontinuierliche Rotation mit niedriger Drehzahl

• Direkte Drehmomentsteuerung

• hohes dynamisches Ansprechverhalten

• Null mechanisches Getriebespiel

• Ein DD-Motor wäre möglicherweise besser geeignet.

3. Spiel und Positioniergenauigkeit

Das Spiel ist einer der am häufigsten diskutierten Unterschiede zwischen einem DD-Motor und einem Harmonic-Reduziergetriebe.

Ein DD-Motor verfügt über keine mechanische Getriebeübersetzung zwischen Motor und Last.

Daher gibt es kein Zahnflankenspiel im herkömmlichen Sinne.

Dies ist besonders wertvoll bei Anwendungen, bei denen sich die Drehrichtung häufig ändert und die Last sofort auf kleine Sollwertänderungen reagieren muss.

Beispiele hierfür sind Präzisionsprüfstände, Halbleiteranlagen, Hochgeschwindigkeits-Indexiersysteme und bestimmte Robotergelenke.

Allerdings wäre die Aussage, dass ein DD-Motor automatisch eine perfekte Positioniergenauigkeit bietet, irreführend.

Die endgültige Positionsgenauigkeit eines DD-Systems hängt weiterhin von folgenden Faktoren ab:

• Genauigkeit des Encoders

• Servo-Einstellung

• Lagerrundlauf

• mechanische Steifigkeit

• thermische Verformung

• Installationsgenauigkeit

• Laststörung

Ein Harmonic-Reducer hingegen ist ein mechanisches Getriebesystem.

Hochwertige Harmonic-Drive-Getriebe erreichen ein extrem geringes Umkehrspiel und eignen sich daher für präzise Roboter- und Automatisierungsanwendungen.

Der wichtige Unterschied besteht darin, dass geringes Zahnflankenspiel nicht dasselbe ist wie eine spielfreie mechanische Kraftübertragung.

Bei vielen industriellen Anwendungen ist das Spiel eines Präzisions-Harmonischengetriebes bereits so gering, dass der verbleibende Fehler von anderen Maschinenelementen dominiert wird.

Daher sollten Ingenieure einen DD-Motor nicht allein deshalb auswählen, weil in der Anwendungsspezifikation „hohe Genauigkeit“ gefordert wird.

Die tatsächlichen Anforderungen an Positionierung und Wiederholgenauigkeit müssen auf der Ebene der gesamten Maschine bewertet werden.

4. Dynamisches Ansprechverhalten: DD-Motor vs. Harmonic-Getriebe

Das dynamische Ansprechverhalten ist ein weiterer Bereich, in dem DD-Motoren einen deutlichen Vorteil haben.

Ein DD-Motor überträgt das elektromagnetische Drehmoment direkt auf die Last.

Zwischen Motor und Last befindet sich kein Getriebe, das mechanische Nachgiebigkeit, Übertragungsfehler oder zusätzliche rotierende Elemente verursachen könnte.

Dies kann das dynamische Verhalten des Systems vereinfachen.

Das Ergebnis kann sein:

• schnelle Beschleunigung

• schnelle Verzögerung

• sanftes Rückwärtsfahren

• hohe Servo-Bandbreite

• exzellentes Drehmomentansprechverhalten

Dies macht DD-Motoren besonders attraktiv für Hochgeschwindigkeits-Indexier- und Präzisionsbewegungsanwendungen.

Ein Oberwellenreduzierer ist jedoch nicht zwangsläufig „langsam“.

Ein fachgerecht ausgelegtes Harmonic-Drive-System kann auch eine hervorragende Dynamik erreichen, insbesondere wenn das Untersetzungsgetriebe richtig dimensioniert und das Servoregelungssystem richtig eingestellt ist.

Der Hauptunterschied besteht darin, dass die harmonische Übertragung mechanische Steifigkeit und Nachgiebigkeit in die Bewegungskette einbringt.

Bei Anwendungen, die extrem schnelle Drehmomentänderungen oder eine hochtransparente Kraftregelung erfordern, gewinnt diese Unterscheidung zunehmend an Bedeutung.

5. Drehmomentdichte und Einbauraum

Dies ist einer der Bereiche, in denen Harmonic-Reducer DD-Motoren oft überlegen sind.

Ein DD-Motor benötigt einen ausreichend großen elektromagnetischen Radius und ein ausreichend großes aktives Magnetvolumen, um direkt Drehmoment zu erzeugen.

Mit steigendem Drehmoment kann der Motor einen relativ großen Durchmesser annehmen.

Dies kann für Drehtische und andere Geräte akzeptabel sein, bei denen radialer Platz vorhanden ist.

Bei Robotergelenken wird es schwieriger.

Ein Robotergelenk kann einen sehr begrenzten Durchmesser haben und gleichzeitig Folgendes erfordern:

• hohes Drehmoment

• hohes Reduktionsverhältnis

• geringes Gewicht

• hohe Steifigkeit

• kompakte Verpackung

Genau hier wird ein Harmonic-Getriebe attraktiv.

Ein kleiner Servomotor in Kombination mit einem Harmonic-Reducer kann ein beträchtliches Drehmoment erzeugen, ohne dass ein extrem großer Motordurchmesser erforderlich ist.

Bei kompakten Robotergelenken kann dies ein entscheidender Vorteil sein.

Praktischer Vergleich

Ein großformatiger Drehtisch bietet möglicherweise ausreichend Platz für einen großen DD-Motor.

Ein sechsachsiges Robotergelenk möglicherweise nicht.

Daher sollte die physische Architektur der Anlage vor der Auswahl der Antriebstechnologie berücksichtigt werden.

6. Wirkungsgrad, Wärmeerzeugung und Betriebsdauer

Effizienz ist komplexer als ein einfacher Vergleich der Anzahl mechanischer Bauteile.

Ein DD-Motor eliminiert die mechanischen Übertragungsverluste, die bei einem Getriebe auftreten.

Dadurch kann ein sehr effizienter mechanischer Kraftpfad bereitgestellt werden.

DD-Motoren können jedoch bei relativ niedrigen Drehzahlen ein hohes Drehmoment erzeugen.

Bei kontinuierlichem Betrieb mit niedriger Drehzahl und hohem Drehmoment kann der Motor einen erheblichen Strombedarf haben.

Kupferverluste können daher zu einem wichtigen thermischen Faktor werden.

Ein harmonisches Untersetzungsgetriebe verursacht durch seine mechanische Verformung und Reibung Übertragungsverluste.

Ihr Wirkungsgrad ist im Allgemeinen geringer als bei einer direkten mechanischen Verbindung, und der tatsächliche Wert hängt stark vom Untersetzungsverhältnis, der Drehzahl, der Last, der Schmierung, der Temperatur und den Betriebsbedingungen ab.

Daher sollten Ingenieure die Effizienz über den tatsächlichen Arbeitszyklus bewerten, anstatt einen einzigen nominalen Effizienzwert zu verwenden.

Ein DD-Motor kann beispielsweise besonders attraktiv für einen kontinuierlich rotierenden Präzisionsdrehtisch sein.

Für ein Robotergelenk, das nur zeitweise arbeitet, aber ein sehr hohes Spitzendrehmoment auf kleinem Raum erfordert, ist möglicherweise immer noch ein Harmonic-Reducer die bessere Wahl.

7. Steifigkeit und mechanische Nachgiebigkeit

Die Systemsteifigkeit wird beim Vergleich eines DD-Motors mit einem Harmonic-Reducer oft übersehen.

Ein DD-Motor macht das Getriebe überflüssig und beseitigt somit eine wichtige Quelle mechanischer Nachgiebigkeit.

Die Last ist direkt mit dem Motor gekoppelt.

Dadurch kann das mechanische System vereinfacht und die Transparenz der Drehmomentübertragung verbessert werden.

Die Gesamtsteifigkeit eines DD-Systems hängt jedoch weiterhin vom Motorgehäuse, den Lagern, der Welle, der Montagekonstruktion und dem Maschinenrahmen ab.

Ein harmonisches Untersetzungsgetriebe besitzt eigene Torsionssteifigkeitseigenschaften.

Die Flexspline ist absichtlich so konstruiert, dass sie sich während des Betriebs elastisch verformt.

Dies ermöglicht das harmonische Übertragungsprinzip, führt aber auch zu einer gewissen Torsionsnachgiebigkeit.

Für normale Roboterbewegungen ist dies nicht unbedingt ein Nachteil.

Tatsächlich lassen sich die mechanischen Eigenschaften eines Harmonic-Reducers gut mit einer Servosteuerung kombinieren und tragen zu einer gleichmäßigen Roboterbewegung bei.

Bei Kraftregelungsanwendungen mit extrem hoher Bandbreite muss jedoch die mechanische Nachgiebigkeit in das Regelungsmodell einbezogen werden.

8. Anforderungen an den Encoder

Die Wahl des Encoders ist besonders wichtig beim Vergleich von DD-Motoren und Harmonic-Reduziergetrieben.

Bei einem DD-Motor steht der Encoder in direktem Zusammenhang mit der Ausgangsposition.

Daher schlägt sich jeder Encoderfehler direkt in der Ausgangsmessung nieder.

Dies stellt hohe Anforderungen an:

• Encoderauflösung

• Genauigkeit des Encoders

• Konzentrizität der Installation

• thermische Stabilität

• Servo-Einstellung

Hochauflösende Absolutwertgeber werden häufig in Präzisions-DD-Anwendungen eingesetzt.

Ein Harmonic-Reducer sorgt für ein mechanisches Untersetzungsverhältnis zwischen Motor und Abtrieb.

Dies bedeutet, dass die Auflösung des motorseitigen Encoders, vom Ausgang aus betrachtet, effektiv mit dem mechanischen Untersetzungsverhältnis multipliziert wird.

Ingenieure sollten dies jedoch nicht so interpretieren, als bedeute ein Reduziergetriebe, dass es automatisch alle Positionierungsfehler beseitigt.

Das Reduziergetriebe bringt eigene Übertragungsfehler, Torsionsverformungen, temperaturabhängige Änderungen und mechanische Toleranzen mit sich.

Daher:

Eine hohe Encoderauflösung bedeutet nicht automatisch eine hohe Systemgenauigkeit.

Der Encoder, der Übertragungsmechanismus, die Lager, die mechanische Struktur und der Regelalgorithmus müssen gemeinsam betrachtet werden.

9. Zuverlässigkeit, Wartung und Lebensdauer

Ein DD-Motor besitzt eine relativ einfache mechanische Getriebestruktur.

Es gibt kein Getriebe, das eine Schmierung benötigt, und es gibt keine flexiblen Keilwellen oder Zahnräder, die mechanischen Übertragungszyklen unterliegen.

Dadurch können die Wartungsaufwendungen reduziert werden.

Für Halbleiteranlagen oder -maschinen in Reinräumen, bei denen der Wartungszugang schwierig ist, kann dies von großem Wert sein.

Ein DD-Motor ist jedoch nicht absolut wartungsfrei.

Lager, Encodersysteme, Kühlsysteme und elektrische Bauteile müssen weiterhin hinsichtlich ihrer Lebensdauer betrachtet werden.

Ein Harmonic-Reducer benötigt außerdem eine ordnungsgemäße Schmierung und muss innerhalb seiner Nennlast, Drehzahl, Temperatur und Betriebsdauer betrieben werden.

Die Flexkeilwelle ist ein kritisches Bauteil und erfährt während des Betriebs wiederholte elastische Verformungen.

Daher sollte bei der Auswahl des Getriebes die zu erwartende Lebensdauer berücksichtigt werden, anstatt einfach davon auszugehen, dass alle Oberschwingungsgetriebe die gleiche Lebensdauer haben.

Bei einem im Dauerbetrieb eingesetzten Robotergelenk mit hoher Taktzahl kann die Ermüdungslebensdauer des Getriebes zu einem wichtigen Auswahlkriterium werden.

Bei einem unter kontrollierten Bedingungen betriebenen Reinraum-Drehtisch könnten die Wartungsvorteile eines DD-Motors an Bedeutung gewinnen.

10. DD-Motor vs. Harmonic-Reducer: Welcher ist besser für Ihre Anwendung?

Es gibt keinen eindeutigen Gewinner.

Die richtige Wahl hängt von den mechanischen Anforderungen des Geräts ab.

DD-Motor für Präzisionsdrehtische

DD-Motoren eignen sich besonders für Anwendungen wie:

Halbleiter-Inspektionsstationen, Wafer-Inspektionsgeräte, Präzisions-Teiltische, optische Inspektionssysteme, Laserbearbeitungsmaschinen und Hochgeschwindigkeits-Drehpositioniersysteme.

Diese Anwendungen profitieren von Direktantrieb, geringem mechanischem Spiel, schneller Reaktionszeit und gleichmäßiger Rotation.

Bei einem Drehtisch für die Halbleiterinspektion beispielsweise können die Genauigkeit der Winkelpositionierung, die Wiederholgenauigkeit, die Schwingungsdämpfung und die schnelle Indexierung Priorität haben.

In dieser Situation können die Vorteile eines DD-Motors seinen größeren Durchmesser und die höheren Anschaffungskosten aufwiegen.

Harmonic Reducer für Robotergelenke

Oberwellenreduzierer sind besonders attraktiv für:

Gelenke für Industrieroboter, kollaborative Roboter, Gelenke für humanoide Roboter, Kameragimbals, AGV-Lenkmechanismen und kompakte Drehantriebe.

Der Hauptgrund ist nicht einfach nur die Präzision.

Es ist die Kombination aus:

hohes Untersetzungsverhältnis + hohe Drehmomentdichte + kompakte Abmessungen + geringes Zahnflankenspiel.

Der Einbauraum für ein Roboter-Schulter- oder Handgelenksgelenk ist begrenzt.

Die Verwendung eines großen DD-Motors kann den Gelenkdurchmesser und das Gewicht erhöhen.

Ein Harmonic-Reducer ermöglicht es dem Konstrukteur, einen kleineren Hochgeschwindigkeits-Servomotor einzusetzen und gleichzeitig ein hohes Ausgangsdrehmoment zu erzeugen.

Dies ist einer der wichtigsten praktischen Vorteile der harmonischen Übertragung.

Direktantriebsmotor vs. Harmonic-Reducer für kollaborative Roboter

Kollaborative Roboter verdienen besondere Beachtung, da sie sowohl Präzision als auch Interaktion mit Menschen erfordern.

Ein DD-Motor bietet eine direkte Drehmomentübertragung und zeichnet sich durch ein hervorragendes Drehmomentansprechverhalten aus.

Dies kann für die Kraftregelung von Vorteil sein.

Allerdings kann der Motor relativ groß werden, wenn ein hohes Drehmoment benötigt wird.

Ein harmonisches Reduzierstück ermöglicht eine kompaktere Verbindungsarchitektur.

Durch sein geringes Spiel und seine hohe Drehmomentdichte ist es vielseitig für kollaborative Robotergelenke einsetzbar.

Der Nachteil besteht darin, dass die mechanische Kraftübertragung Nachgiebigkeit und Übertragungseigenschaften mit sich bringt, die bei der Entwicklung von Kraftregelungsalgorithmen berücksichtigt werden müssen.

Bei Anwendungen mit kollaborativen Robotern geht es daher nicht einfach darum, ob DD oder harmonisch „besser“ ist.

Der Designer sollte Folgendes beurteilen:

Gelenkdrehmoment, Gelenkgeschwindigkeit, Nutzlast des Roboters, Anforderungen an die externe Kraft, Gelenkdurchmesser, Gewicht, Rücktriebsfähigkeit, Steifigkeit, Regelbandbreite und Sicherheitsstrategie.

DD-Motor vs. Harmonic-Reducer für CNC-Drehtische

CNC-Rundtische bieten eine weitere nützliche Vergleichsmöglichkeit.

Ein präziser CNC-Drehtisch kann Folgendes erfordern:

• hohe Winkelpositionierungsgenauigkeit

• hohe Wiederholgenauigkeit

• glatte Interpolation

• schnelle Indexierung

• hohe Steifigkeit

• kontinuierlicher Betrieb

• geringe Vibration

DD-Motoren sind für Hochgeschwindigkeits-Direktantriebs-Drehtische besonders attraktiv, da der Motor den Tisch direkt antreibt.

Dadurch werden Getriebespiele vermieden und die Getriebearchitektur vereinfacht.

Ein Harmonic-Reduziergetriebe kann jedoch weiterhin nützlich sein, wenn der Drehtisch ein hohes Drehmoment in einer relativ kompakten Bauweise erfordert.

Die richtige Wahl hängt stark vom Tischdurchmesser, der Werkstückträgheit, der erforderlichen Geschwindigkeit, der Schnittkraft, der Beschleunigung und der Positioniergenauigkeit ab.

Bei der Schwerzerspanung kann die mechanische Steifigkeit und Belastbarkeit der gesamten Drehachse wichtiger sein als die bloße Beseitigung des Zahnflankenspiels.

Wann sollten Sie sich für einen DD-Motor entscheiden?

Ein DD-Motor ist dann eine Überlegung wert, wenn bei der Anwendung besonderer Wert auf direkte Drehmomentregelung und dynamisches Ansprechverhalten gelegt wird.

Typische Bedingungen sind:

• niedrige bis mittlere Ausgangsgeschwindigkeit

• hohe Positionierungsgenauigkeit

• häufiges Beschleunigen und Bremsen

• häufige Richtungswechsel

• kontinuierliche Drehbewegung

• minimale mechanische Übertragung

• geringer Wartungsaufwand

• ausreichender Installationsdurchmesser

Typische Anwendungsgebiete sind Halbleiteranlagen, Inspektionssysteme, Präzisionsdrehtische, optische Geräte, Hochgeschwindigkeits-Indexiermaschinen und ausgewählte Robotergelenke.

Wann ist ein Oberwellenreduzierer die bessere Wahl?

Ein Harmonic-Reduziergetriebe ist im Allgemeinen attraktiver, wenn Kompaktheit und Drehmomentdichte wichtige Konstruktionsbeschränkungen darstellen.

Typische Bedingungen sind:

• hohes Drehmoment

• begrenzter Installationsraum

• hohes Reduktionsverhältnis

• geringes Spiel

• kompakte Robotergelenke

• hohe Anforderungen an das Verhältnis von Tragfähigkeit zu Gewicht

• mittlere bis hohe Positioniergenauigkeit

• Die am Eingang verfügbare Servomotordrehzahl

Typische Anwendungsgebiete sind Industrieroboter, kollaborative Roboter, humanoide Roboter, robotische Drehantriebe, Kamerasysteme, AGV-Lenkmechanismen und kompakte Automatisierungsanlagen.

DD-Motor und Harmonic-Reducer sind nicht immer Konkurrenten.

Wichtig ist, dass DD-Motoren und Harmonic-Reducer nicht in jeder Anwendung miteinander konkurrieren.

Sie lösen unterschiedliche mechanische Probleme.

Ein DD-Motor macht die mechanische Untersetzungsstufe überflüssig.

Ein Harmonic-Reduziergetriebe erzeugt ein kompaktes mechanisches Getriebe mit hoher Übersetzung.

In manchen Systemen kann die beste Lösung sogar den Einsatz unterschiedlicher Technologien auf verschiedenen Achsen erfordern.

Eine Präzisionsautomatisierungsmaschine kann beispielsweise DD-Motoren auf Hochgeschwindigkeits-Drehpositionsachsen und Harmonic-Reduziergetriebe auf kompakten Hilfsdrehachsen verwenden.

Ein Roboter kann bei Gelenken mit hohem Drehmoment eine harmonische Kraftübertragung nutzen, während ein anderer Mechanismus einen Direktantrieb verwendet, bei dem geringe Trägheit und Drehmomenttransparenz wichtiger sind.

Daher ist der beste technische Ansatz, die Getriebearchitektur entsprechend den Anforderungen jeder Achse auszuwählen.

DD-Motor vs. Harmonic-Reducer: Kurzanleitung zur Auswahl

DD-Motor vs. Harmonic-Reducer: Die endgültige Entscheidung

Die Wahl zwischen einem DD-Motor und einem Harmonic-Reducer sollte nicht auf einer einzigen Spezifikation wie Zahnflankenspiel, Drehmoment oder Preis basieren.

Ein DD-Motor ist dann attraktiv, wenn die Maschine von direkter Drehmomentübertragung, hoher Dynamik, gleichmäßiger Bewegung und minimaler mechanischer Kraftübertragung profitiert.

Ein Harmonic-Reduziergetriebe ist dann attraktiv, wenn die Maschine eine hohe Drehmomentdichte, kompakte Abmessungen, hohe Untersetzungsverhältnisse und geringes Zahnflankenspiel erfordert.

Für Präzisionsrundtische, Halbleiteranlagen, optische Systeme und Hochgeschwindigkeits-Indexiermechanismen bietet ein Direktantriebs-Rotationsmotor erhebliche Vorteile.

Für Robotergelenke, kollaborative Roboter, humanoide Roboter und kompakte Drehantriebe kann ein Harmonic Reducer oder ein Harmonic Gearbox oft ein besseres Gleichgewicht zwischen Drehmoment, Größe, Genauigkeit und Kosten bieten.

Das wichtigste Ingenieurprinzip ist daher einfach:

Wählen Sie nicht zuerst den Motor oder das Getriebe. Wählen Sie zuerst die Antriebsarchitektur.

Sobald das erforderliche Drehmoment, die Drehzahl, die Trägheit, die Positioniergenauigkeit, der Arbeitszyklus, der Einbauraum, die Steifigkeit, die thermischen Bedingungen und die Wartungsanforderungen definiert sind, lässt sich die geeignete Drehantriebstechnologie viel leichter identifizieren.

Für Gerätehersteller bietet dieser Ansatz auch die Möglichkeit, DD-Motoren, Harmonic-Reduziergetriebe, Planetengetriebe und integrierte Drehantriebe auf der gleichen anwendungsspezifischen Basis zu bewerten, anstatt einzelne Produkte nur anhand von Katalogspezifikationen zu vergleichen.

Häufig gestellte Fragen: Direktantriebsmotor vs. Harmonic-Reducer

Ist ein Direktantriebsmotor genauer als ein Harmonic-Reducer?

Nicht unbedingt.

Ein DD-Motor eliminiert das mechanische Zahnflankenspiel, was ein wesentlicher Vorteil für präzise Bewegungsabläufe ist. Die endgültige Systemgenauigkeit hängt jedoch auch von der Genauigkeit des Encoders, dem Lagerrundlauf, der mechanischen Steifigkeit, der thermischen Verformung, der Servoabstimmung und der Installation ab.

Ein hochwertiges Harmonic-Reducer-Getriebe kann ein sehr geringes Umkehrspiel erreichen und in einem sachgemäß ausgelegten Servosystem eine hervorragende Positioniergenauigkeit gewährleisten.

Ist ein DD-Motor besser für Robotergelenke geeignet?

Nicht immer.

DD-Motoren bieten ein ausgezeichnetes Drehmomentansprechverhalten und eine direkte Kraftübertragung, allerdings können DD-Motoren mit hohem Drehmoment relativ große Durchmesser erfordern.

Bei kompakten Robotergelenken bieten Harmonic-Reduziergetriebe oft eine bessere Kombination aus Drehmomentdichte, Untersetzungsverhältnis, Größe und geringem Spiel.

Warum sind DD-Motoren in der Regel größer?

Ein DD-Motor besitzt kein Getriebe zur Drehmomentvervielfachung.

Der Motor selbst muss das erforderliche Drehmoment erzeugen. Eine Möglichkeit zur Drehmomentsteigerung besteht darin, den effektiven Radius und das aktive Magnetvolumen des Motors zu vergrößern, was jedoch einen größeren Motordurchmesser zur Folge haben kann.

Kann ein Harmonic-Reducer spielfrei sein?

Ein Präzisions-Harmonikgetriebe kann ein extrem geringes Spiel aufweisen, sollte aber nicht als gleichwertig mit einem völlig getriebelosen Direktantriebssystem bezeichnet werden.

Das mechanische Getriebe weist nach wie vor eine eigene Steifigkeit, elastische Verformung, Fertigungstoleranzen und Übertragungscharakteristika auf.

Welches ist besser für CNC-Rundtische?

Beides kann geeignet sein.

DD-Motoren sind besonders attraktiv für Hochgeschwindigkeits-Präzisionstorten, bei denen Direktantrieb, gleichmäßige Bewegung und schnelles Indexieren wichtig sind.

Harmonische Getriebe können dann attraktiv sein, wenn ein hohes Drehmoment und eine kompakte Bauweise wichtiger sind.

Bei der endgültigen Auswahl sollten Werkstückträgheit, Schnittkraft, Tischdurchmesser, Geschwindigkeit, Beschleunigung, Positioniergenauigkeit und Steifigkeit berücksichtigt werden.

Welches ist besser für Halbleiteranlagen?

DD-Motoren sind oft attraktiv für Präzisions-Drehpositionier- und Inspektionsgeräte, da sie einen Direktantrieb, geringes mechanisches Spiel und eine schnelle Reaktionszeit bieten.

Die endgültige Auswahl hängt jedoch von der spezifischen Gerätearchitektur, der Nutzlast, den Reinraumanforderungen, der Geschwindigkeit, der Genauigkeit und den thermischen Beschränkungen ab.

Abschluss

Der Vergleich zwischen DD-Motor und Harmonic-Reduziergetriebe ist letztendlich ein Vergleich zweier unterschiedlicher Ansätze zur Drehbewegung.

Der DD-Motor verzichtet auf die mechanische Untersetzungsstufe und konzentriert sich auf die direkte Drehmomenterzeugung, ein hohes dynamisches Ansprechverhalten und eine minimale mechanische Kraftübertragung.

Das Harmonic-Reduziergetriebe nutzt einen Wellengetriebemechanismus mit hohem Übersetzungsverhältnis, um eine hohe Drehmomentdichte und eine kompakte mechanische Integration zu erreichen.

Keine der beiden Technologien ist universell überlegen.

Die richtige Lösung hängt davon ab, was die Maschine tatsächlich benötigt.

Für Präzisionsrundtische, Halbleiterinspektionssysteme, optische Geräte und Hochgeschwindigkeits-Indexiersysteme bieten DD-Motoren überzeugende Vorteile.

Für Robotergelenke, kollaborative Roboter, humanoide Roboter, kompakte Drehantriebe und andere platzbeschränkte Mechanismen bieten Harmonic-Reduziergetriebe eine praktikablere Kombination aus Drehmoment, Größe, Genauigkeit und mechanischer Integration.

Für Ingenieure, die die nächste Generation von Automatisierungs- und Roboteranlagen entwickeln, lautet die eigentliche Frage daher nicht „Direktantriebsmotor oder Harmonic-Reducer?“

Es ist:

„Welche Rotationsantriebsarchitektur liefert die erforderliche Leistung innerhalb der verfügbaren mechanischen, thermischen, steuerungstechnischen und Kostenbeschränkungen?“
