Die verborgenen technischen Herausforderungen hinter leistungsstarken Robotergelenkmotoren

Die rasante Entwicklung von künstlicher Intelligenz, humanoiden Robotern, kollaborativen Robotern und fortschrittlichen Automatisierungssystemen schafft neue Anforderungen an die Bewegungsleistung von Robotern. Während intelligente Algorithmen Robotern ermöglichen, ihre Umgebung wahrzunehmen und Entscheidungen zu treffen, bestimmt der Robotergelenkmotor, ob diese Entscheidungen präzise in physische Bewegungen umgesetzt werden können.

Ein Roboter kann über fortschrittliche KI-Funktionen verfügen, doch ohne ein leistungsstarkes Bewegungssystem kann er weder stabiles Gehen, präzise Manipulation noch eine reibungslose Interaktion mit der Umgebung erreichen. Aus diesem Grund sind Robotergelenkmotoren zu einer der wichtigsten Komponenten in Robotersystemen der nächsten Generation geworden.

Im Vergleich zu herkömmlichen industriellen Automatisierungsanlagen stellen moderne Roboter wesentlich höhere Anforderungen an ihre Gelenksysteme. Ein Robotergelenkmotor muss nicht nur ein ausreichendes Drehmoment liefern, sondern auch hohe Präzision, schnelle Reaktion, kompakte Abmessungen, geringes Gewicht und langfristige Zuverlässigkeit bieten.

Dies stellt Roboterhersteller vor erhebliche technische Herausforderungen. Die Entwicklung eines leistungsstarken Robotergelenkmotors besteht nicht einfach darin, einen leistungsfähigen Motor auszuwählen. Ingenieure müssen elektromagnetische Leistung, mechanische Kraftübertragung, Wärmemanagement, Regelgenauigkeit und Systemintegration sorgfältig ausbalancieren.

Für Roboter-OEMs, die humanoide Roboter, kollaborative Roboter, Industrieroboterarme und mobile Roboter entwickeln, ist das Verständnis dieser Herausforderungen entscheidend, um zuverlässige und wettbewerbsfähige Produkte zu entwickeln.

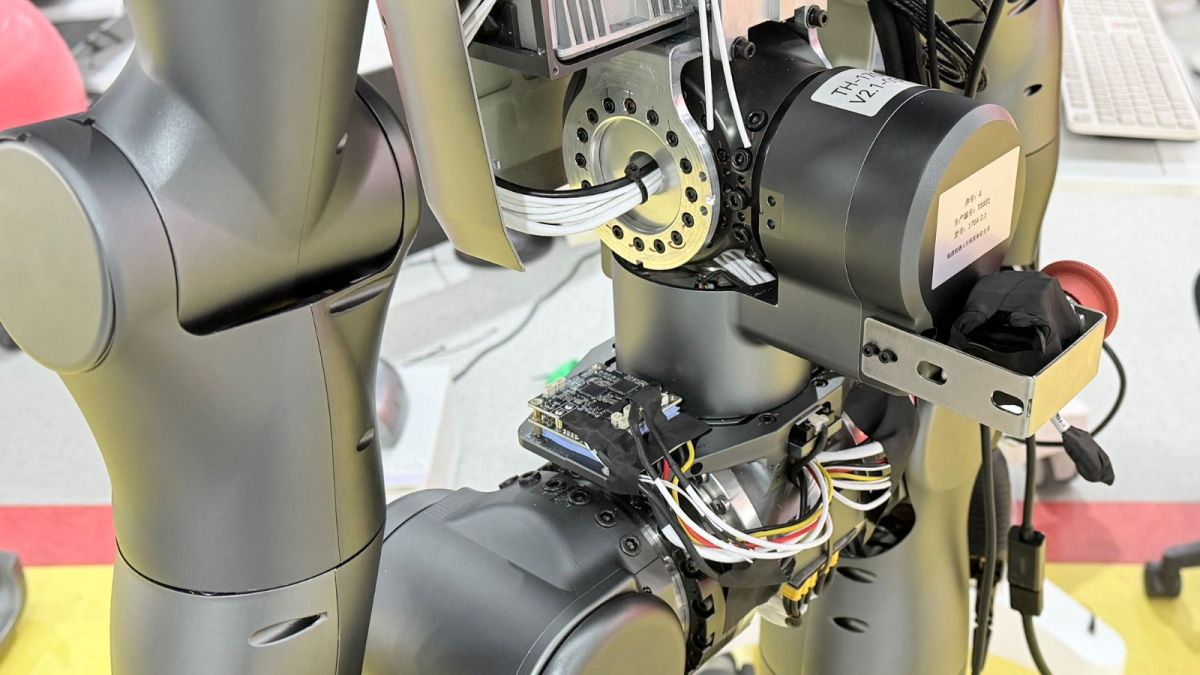

1. Erreichen einer hohen Drehmomentdichte auf begrenztem Raum im Robotergelenk

Eine der größten Herausforderungen bei der Entwicklung von Robotergelenkmotoren besteht darin, innerhalb eines immer begrenzteren Einbauraums ein höheres Ausgangsdrehmoment zu erreichen.

Moderne Roboter werden kleiner, leichter und flexibler. Dieser Trend zeigt sich besonders deutlich bei humanoiden Robotern und kollaborativen Robotern, bei denen jedes Gelenk in eine kompakte mechanische Struktur passen und dennoch ausreichend Leistung liefern muss.

Ein Robotergelenk muss genügend Drehmoment für anspruchsvolle Bewegungen erzeugen, beispielsweise:

• Gehen und Gleichgewichtskontrolle bei humanoiden Robotern,

• Heben und Positionieren von Objekten bei Roboterarmen,

• kontinuierlicher Betrieb in der industriellen Automatisierung.

Eine Erhöhung des Drehmoments erfordert traditionell jedoch eine größere Motorbaugröße. Ein größerer Motor erhöht das Gewicht des Roboters und verringert die Energieeffizienz, wodurch ein Zielkonflikt zwischen Leistung und kompakter Bauweise entsteht.

Daher müssen Ingenieure das Verhältnis zwischen folgenden Faktoren optimieren:

• Motorgröße,

• Ausgangsdrehmoment,

• Gewicht,

• Energieverbrauch,

•  mechanischer Integration.

Eine hohe Drehmomentdichte ist zu einem der wichtigsten Bewertungskriterien für fortschrittliche Robotergelenkmotoren geworden.

Durch die Verbesserung des elektromagnetischen Designs, die Optimierung von Permanentmagnetstrukturen und die Kombination mit leistungsstarken Kraftübertragungssystemen können moderne Robotergelenkmotoren ein höheres Ausgangsdrehmoment erreichen, ohne ihre Baugröße wesentlich zu vergrößern.

Bei humanoiden Robotern beispielsweise beeinflussen leichte Gelenke unmittelbar die Geheffizienz und die dynamische Leistung. Ein zu schweres Gelenk erhöht den Energieverbrauch des gesamten Roboters und verringert seine Fähigkeit, natürliche Bewegungen auszuführen.

Deshalb werden kompakte Aktuatorlösungen mit hoher Drehmomentdichte für die Entwicklung von Robotern immer wichtiger.

2. Wärmemanagement: Aufrechterhaltung der Leistung bei kontinuierlichem Betrieb

Die Wärmeentwicklung ist eine weitere wichtige technische Herausforderung bei der Entwicklung von Robotergelenkmotoren.

Viele Roboteranwendungen erfordern über längere Zeiträume kontinuierliche Bewegungen. Anders als Motoren für einfache intermittierende Betriebsarten müssen Robotergelenkmotoren während dynamischer und wiederholter Bewegungen häufig eine stabile Leistung aufrechterhalten.

Wenn ein Motor kontinuierlich arbeitet, erzeugen elektrische Verluste Wärme. Mit steigender Temperatur können verschiedene Leistungsprobleme auftreten:

• verringertes Ausgangsdrehmoment,

• geringere Effizienz,

• kürzere Lebensdauer der Komponenten,

• verringerte Bewegungsgenauigkeit.

Dieses Problem ist insbesondere bei humanoiden Robotern und mobilen Robotern kritisch. Beim Gehen müssen die Gelenke eines humanoiden Roboters beispielsweise ihre Position und ihr Drehmoment ständig anpassen, um das Gleichgewicht zu halten. Wenn sich die Leistung des Gelenkmotors aufgrund eines Temperaturanstiegs verändert, kann die Bewegungsstabilität des Roboters beeinträchtigt werden.

Ein effektives Wärmemanagement erfordert, dass Ingenieure das gesamte Bewegungssystem berücksichtigen, einschließlich:

• elektromagnetischer Motoreffizienz,

• Wärmeableitungsstruktur,

• Materialauswahl,

• mechanischer Integration.

Ein leistungsstarker Robotergelenkmotor muss nicht nur ein Spitzendrehmoment liefern, sondern auch während eines langfristigen Betriebs eine konstante Leistung aufrechterhalten.

Dies ist ein Grund dafür, dass integrierte Aktuatordesigns immer beliebter werden. Durch die gemeinsame Optimierung von Motor, Getriebe und mechanischer Struktur können Ingenieure im Vergleich zu separat montierten Komponenten eine bessere thermische Leistung erzielen.

3. Ausgleich zwischen Präzision und dynamischer Reaktion

Die Bewegungsqualität eines Roboters hängt von mehr als nur der Motorleistung ab. Die Fähigkeit, Befehlen präzise zu folgen und gleichzeitig schnell auf veränderte Bedingungen zu reagieren, ist eine weitere zentrale Herausforderung.

Ein Robotergelenkmotor muss zwei scheinbar gegensätzliche Ziele erfüllen:

• hohe Positioniergenauigkeit,

• schnelle dynamische Reaktion.

Hohe Präzision ermöglicht Robotern die Ausführung genauer Aufgaben wie Montage, Inspektion und feinfühliger Manipulation.

Eine schnelle Reaktion ermöglicht es Robotern, rasch auf äußere Veränderungen zu reagieren, was insbesondere für humanoide Roboter und kollaborative Roboter wichtig ist.

Wenn ein humanoider Roboter beispielsweise auf einer unebenen Oberfläche läuft, muss jedes Gelenk seine Position und sein Drehmoment innerhalb kurzer Zeit kontinuierlich anpassen. Eine Verzögerung bei der Motorreaktion kann die Stabilität und Bewegungsqualität verringern.

Mehrere Faktoren beeinflussen die dynamische Leistung von Robotergelenkmotoren, darunter:

• Motorträgheit,

• Übertragungsgenauigkeit,

• Spiel,

• Auflösung des Encoders,

• Leistung des Steuerungssystems.

Ein gut konzipierter Robotergelenkmotor erfordert eine präzise Abstimmung zwischen mechanischen und elektrischen Systemen.

Motor, Getriebe und Rückführungskomponenten müssen als ein gemeinsames System zusammenarbeiten, um eine gleichmäßige und präzise Bewegung zu erreichen.

4. Reduzierung mechanischer Fehler bei Roboterbewegungen

Bei fortschrittlichen Robotern wird die Bewegungsgenauigkeit nicht allein durch den Motor bestimmt. Selbst wenn der Motor ein ausreichendes Drehmoment und eine ausreichende Geschwindigkeit liefert, können mechanische Fehler im Gelenksystem die endgültige Bewegungsleistung erheblich beeinträchtigen.

Roboterhersteller müssen mehrere Fehlerquellen berücksichtigen, darunter:

• mechanisches Spiel,

• Übertragungsgenauigkeit,

• Montagetoleranz,

• strukturelle Verformung,

• Genauigkeit der Rückführung.

Diese Faktoren sind besonders wichtig bei Anwendungen, die eine präzise Interaktion mit der Umgebung erfordern, beispielsweise bei kollaborativen Robotern, Medizinrobotern, Präzisionsmontagesystemen und Händen humanoider Roboter.

Wenn ein Roboterarm beispielsweise eine präzise Montageaufgabe ausführt, kann sich bereits ein kleiner Positionierfehler an jedem Gelenk aufsummieren und die endgültige Position des Endeffektors beeinflussen. Bei humanoiden Robotern können mechanische Fehler die Gleichgewichtskontrolle, die Gehstabilität und die Manipulationsgenauigkeit beeinflussen.

Aus diesem Grund werden Robotergelenkmotoren zunehmend als vollständige Bewegungssysteme und nicht mehr als einfache Energiequellen entwickelt.

Die Kombination aus einem hochpräzisen Übertragungsmechanismus, einem genauen Rückführungssystem und einer optimierten Regelstrategie trägt dazu bei, mechanische Abweichungen zu reduzieren und die Wiederholgenauigkeit zu verbessern.

Harmonic-Drive-Technologie wird aufgrund ihres hohen Untersetzungsverhältnisses, ihrer kompakten Struktur und ihres extrem geringen Spiels häufig in Robotergelenkanwendungen eingesetzt. In Kombination mit einem hochauflösenden Encoder und einem Servoregelungssystem ermöglicht sie präzise und stabile Roboterbewegungen.

Für Roboterhersteller geht es bei der Verbesserung der Gelenkgenauigkeit nicht nur um bessere Spezifikationen. Sie beeinflusst unmittelbar die Fähigkeit des Roboters, Aufgaben in der realen Welt zuverlässig auszuführen.

5. Warum wird Integration zur Zukunft der Robotergelenkmotoren?

Mit der zunehmenden Weiterentwicklung von Robotersystemen stößt der traditionelle Ansatz, einzelne Komponenten auszuwählen und anschließend zusammenzubauen, auf immer größere Herausforderungen.

Ein herkömmliches Robotergelenkdesign erfordert in der Regel die Integration mehrerer unabhängiger Komponenten:Servomotor,Getriebe,Encoder,Bremse,Treiber,mechanisches Gehäuse.

Obwohl dieser Ansatz Flexibilität bietet, verursacht er während der Entwicklung zusätzlichen technischen Aufwand.

Unterschiedliche Komponenten können sich in folgenden Punkten unterscheiden:

• mechanischen Abmessungen,

• elektrischer Kompatibilität,

• Leistungsmerkmalen,

• Regelparametern.

Ingenieure müssen häufig viel Zeit für die Abstimmung der Komponenten, die Kalibrierung und die Systemprüfung aufwenden.

Für Roboter-OEMs bedeutet dies längere Entwicklungszyklen und höhere technische Kosten.

Integrierte Robotergelenkmotoren bieten einen anderen Ansatz. Durch die Kombination mehrerer Bewegungskomponenten in einer kompakten Lösung können Hersteller das Systemdesign vereinfachen und die Entwicklungseffizienz verbessern.

Ein integrierter Robotergelenkmotor kann dazu beitragen, Folgendes zu reduzieren:

• Komplexität des mechanischen Designs,

• Montageanforderungen,

• Herausforderungen bei der Verkabelung,

• Zeitaufwand für die Systemfehlersuche.

Dies ist besonders wertvoll für junge Roboterunternehmen, die humanoide Roboter und intelligente Automatisierungsprodukte entwickeln. Viele neue Robotikunternehmen verfügen über starke Software- und KI-Kompetenzen, benötigen jedoch zuverlässige Hardwarelösungen, um die Produktentwicklung zu beschleunigen.

Anstatt Jahre in die unabhängige Entwicklung jeder mechanischen Komponente zu investieren, können Unternehmen ihre Ressourcen auf Roboterintelligenz, Anwendungsentwicklung und Markteinführung konzentrieren.

Die Zukunft der Robotik erfordert nicht nur einzelne leistungsstarke Komponenten, sondern auch hochintegrierte Bewegungslösungen.

6. Anforderungen an Robotergelenkmotoren für Roboter der nächsten Generation

Verschiedene Roboteranwendungen stellen unterschiedliche Anforderungen, doch Roboter der nächsten Generation haben mehrere gemeinsame Anforderungen an die Gelenkmotortechnologie.

Humanoide Roboter: Leicht und leistungsstark

Humanoide Roboter gehören zu den anspruchsvollsten Anwendungen für Robotergelenkmotoren.

Im Gegensatz zu fest installierten Industrierobotern müssen sich humanoide Roboter frei in komplexen Umgebungen bewegen. Ihre Gelenke müssen Folgendes unterstützen:

• dynamische Bewegungen,

• Gleichgewichtskontrolle,

• menschenähnliche Bewegungen,

• kontinuierlichen Betrieb.

Jedes zusätzliche Gramm Gewicht beeinflusst den Energieverbrauch und die Bewegungseffizienz. Daher benötigen Hersteller humanoider Roboter Gelenkmotoren mit hoher Drehmomentdichte, kompakter Struktur und zuverlässiger Leistung.

Integrierte Harmonic-Aktuatorlösungen werden zu einer wichtigen Technologie für die Entwicklung humanoider Roboter, da sie eine präzise Kraftübertragung mit einem kompakten mechanischen Design verbinden.

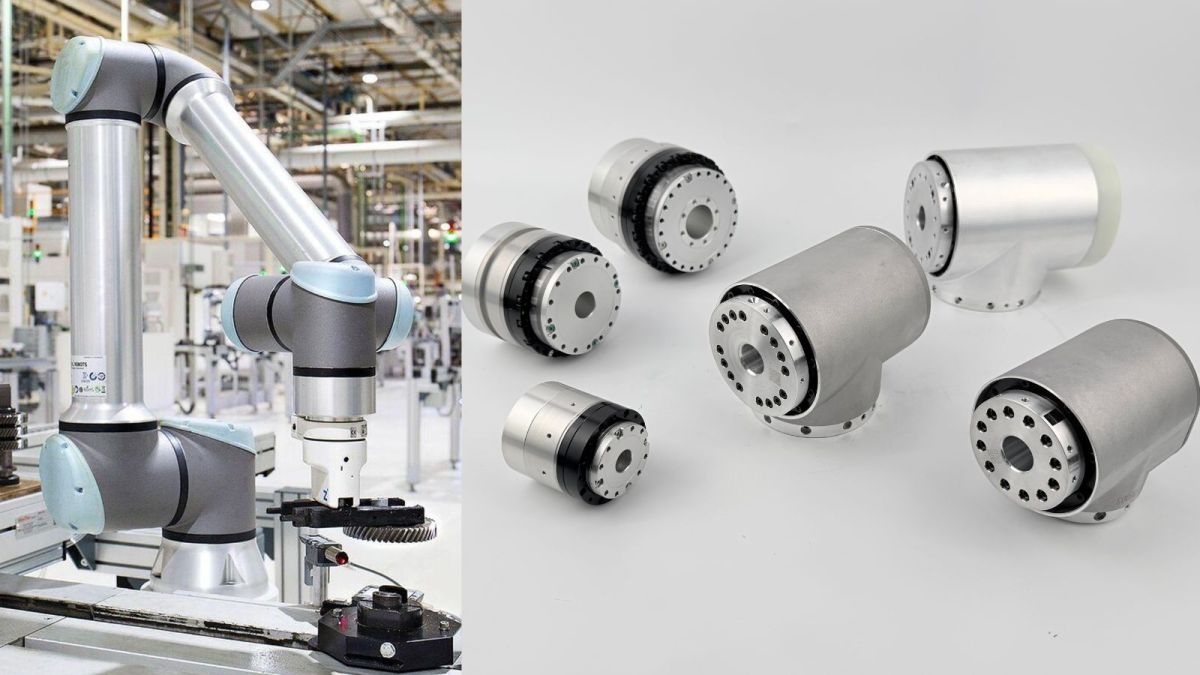

Kollaborative Roboter: Gleichmäßige und sichere Bewegungen

Kollaborative Roboter arbeiten direkt mit Menschen zusammen und erfordern eine hervorragende Bewegungsruhe sowie eine präzise Steuerung.

Ein in kollaborativen Robotern eingesetzter Robotergelenkmotor muss Folgendes bieten:

• geringe Vibrationen,

• präzise Positionierung,

• stabiles Ausgangsdrehmoment,

• schnelle Regelreaktion.

Eine gleichmäßige Bewegung ist für die Mensch-Roboter-Interaktion unerlässlich, insbesondere bei Anwendungen wie Montage, Inspektion und Servicerobotik.

Industrieroboter: Präzision und langfristige Zuverlässigkeit

Industrieroboter in Produktionsumgebungen arbeiten häufig Tausende von Stunden kontinuierlich.

Ihre Gelenkmotoren müssen Folgendes bieten:

• hohe Wiederholgenauigkeit,

• hohe Steifigkeit,

• lange Lebensdauer,

• stabile Leistung.

Anwendungen wie die Automobilfertigung, Elektronikproduktion, Halbleiterausrüstung und Präzisionsbearbeitung erfordern Bewegungssysteme, die ihre Genauigkeit über lange Zeiträume aufrechterhalten können.

7. Wie bietet HONPINE fortschrittliche Lösungen für Robotergelenkmotoren?

Die Entwicklung leistungsstarker Roboter erfordert Bewegungskomponenten, die Präzision, Leistung, Integration und Zuverlässigkeit miteinander in Einklang bringen können.

HONPINE bietet fortschrittliche Bewegungslösungen, darunter Harmonic-Gelenkaktuatoren, Robotergelenkmodule und rahmenlose Drehmomentmotoren für Robotik- und industrielle Automatisierungsanwendungen.

Die Robotergelenklösungen von HONPINE sind darauf ausgelegt, zentrale technische Herausforderungen von Roboterherstellern zu bewältigen:

• kompaktes mechanisches Design,

• hohe Drehmomentdichte,

• präzise Bewegungssteuerung,

• effiziente Integration,

• zuverlässiger Betrieb.

Der HONPINE Harmonic-Gelenkaktuator kombiniert ein Präzisions-Harmonic-Getriebe, einen Servomotor, einen Encoder, eine Bremse und weitere wichtige Komponenten in einer integrierten Bewegungseinheit. Dieses Design hilft Roboter-OEMs, die Entwicklung von Gelenken zu vereinfachen und die Produktintegration zu beschleunigen.

Für Kunden, die eine umfassendere Anpassung benötigen, bietet HONPINE außerdem rahmenlose Drehmomentmotoren an. Diese ermöglichen es Ingenieuren, eigene integrierte Robotergelenksysteme mit größerer Flexibilität zu entwickeln.

Mit Erfahrung in der Harmonic-Kraftübertragungstechnologie und in robotischen Bewegungssystemen unterstützt HONPINE Kunden von der Komponentenauswahl bis zur Entwicklung vollständiger Gelenklösungen.

Fazit: Robotergelenkmotoren sind die Grundlage der Roboterbewegung der Zukunft

Die Zukunft der Robotik hängt nicht nur von Algorithmen der künstlichen Intelligenz ab, sondern auch von der Fähigkeit der Roboter, präzise, zuverlässige und natürliche physische Bewegungen auszuführen.

Hinter jedem fortschrittlichen Roboter steht ein komplexes Bewegungssystem, in dem Robotergelenkmotoren eine grundlegende Rolle spielen.

Von der Drehmomentdichte und dem Wärmemanagement bis hin zur Präzisionsregelung und Systemintegration erfordert die Entwicklung eines leistungsstarken Robotergelenkmotors multidisziplinäre technische Kompetenz.

Während sich Roboter zu humanoiden, intelligenten und autonomen Systemen weiterentwickeln, werden integrierte Bewegungslösungen immer wichtiger.

Durch die Kombination von Harmonic-Kraftübertragungstechnologie, fortschrittlichem Motordesign und integrierten Aktuatorlösungen unterstützt HONPINE Roboterhersteller dabei, technische Herausforderungen zu bewältigen und die nächste Generation intelligenter Maschinen zu entwickeln.

HONPINE — Präzisionsbewegungslösungen für die Zukunft der intelligenten Automatisierung.
