Warum Harmonic Drive Dehnungswellengetriebe ideal für Registersysteme von Flexodruckmaschinen sind?

Da die in der Flexodruck verwendeten Farben den grünen und umweltfreundlichen Standards entsprechen, ist der Flexodruck in den letzten Jahren mit dem weiter steigenden Umweltbewusstsein zunehmend populär geworden. Im Vergleich zu herkömmlichen Druckverfahren bieten Flexodruckmaschinen eine höhere Produktivität und eine verbesserte Druckgenauigkeit.

Dieser Artikel fasst die Erfahrungen von HONPINE zusammen, die in den letzten Jahren bei der Lieferung von Harmonic-Drive-Dehnwellengetrieben an Hersteller von Flexodruckmaschinen gesammelt wurden.

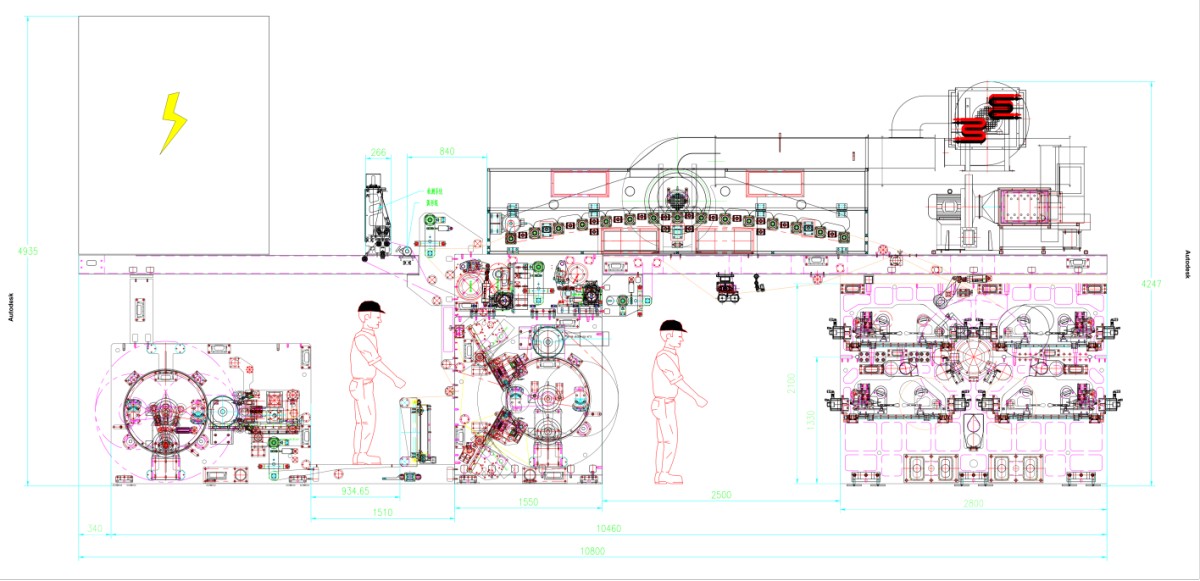

Was ist eine Flexodruckmaschine?

Flexodruck ist eine Art der Hochdrucktechnologie. Sein grundlegendes Funktionsprinzip ist wie folgt:

Die Farbe aus der Farbkammmer wird über die Farbübertragungswalze und die Rasterwalze auf den Plattenzylinder übertragen, der mit einer photosensitiven Harzplatte ausgestattet ist, in die das Bildmotiv eingraviert ist. Durch Anpassung des Drucks zwischen den Druckzylindern jeder Farbstation wird das eingefärbte Bild auf der Druckplatte auf das Substrat übertragen. Der Druckzyklus ist nach dem Trocknen abgeschlossen.

Hauptmerkmale von Flexodruckmaschinen

• Verwendet ungiftige, schnell trocknende Farben auf Wasserbasis, lösemittelbasierte Farben oder UV-Farben

• Geeignet für eine breite Palette saugfähiger und nicht saugfähiger Substrate

• Verwendet Gummiplatten oder Photopolymerplatten mit hoher Haltbarkeit

• Mehrere Farbstationen, geeignet für den Druck von 10 Farben oder mehr

• Starke integrierte Weiterverarbeitungsfähigkeit, wie Faltschachteln und Etiketten

• Hohe Effizienz und Wirtschaftlichkeit für Kurzauflagendruck

• Schneller Auftragswechsel und vereinfachte Druckvorstufenvorbereitung

• Druckgeschwindigkeiten bis zu 2000 feet per minute, mit einer Auflösung von 175 lines per inch oder höher

• Flexodruck arbeitet mit geringem Druckdruck

Warum ist Präzision bei Flexodruckmaschinen so wichtig?

Flexodruck erfordert eine extrem hohe Passergenauigkeit, insbesondere beim Mehrfarbendruck, bei dem eine präzise Synchronisierung zwischen jedem Plattenzylinder unerlässlich ist.

Fehlpasser ist ein häufiger Fehler im Flexodruck. Er wird in der Regel durch eine ungenaue Positionierung der Farbstationen verursacht, was zu unscharfen oder verzerrten Bildern führt. Es gibt viele Faktoren, die zu Fehlpasser führen können.

Betrachten wir zunächst die Druckplatten. Obwohl die Qualität der modernen Filmausgabe bereits sehr hoch ist und der Einfluss von Längs- und Querverzerrungen relativ gering ist, unterscheiden sich die Kalibrierungsstandards zwischen den Herstellern. Daher können Druckplatten verschiedener Lieferanten möglicherweise nicht genau zueinander passen, einschließlich lasergravierter Platten.

Als Nächstes folgt die Plattenmontage. Im Allgemeinen wird die anfängliche Passerung anhand der Mitten-Ausrichtungsmarken der Platte referenziert, sodass sich Montageanpassungen gleichmäßig zu beiden Seiten erstrecken können, wodurch große Fehler reduziert werden. Dies erfordert, dass die Plattenmontagemaschine im Voraus ordnungsgemäß kalibriert wird.

Warum verwenden Flexodruckmaschinen Harmonic-Drive-Dehnwellengetriebe?

Kontinuierlicher Betrieb mit Differenzialgetriebe

In einem Harmonic-Drive-Dehnwellengetriebe dient die Circular Spline als Haupteingang der Leistung, während der Wave Generator den Korrektur- oder Feineinstellungsantrieb bereitstellt. Diese Struktur ermöglicht eine Phasenaddition oder -aufhebung über den Wave Generator, während der Hauptantrieb weiterläuft, wodurch sie ideal für die Passerjustierung im kontinuierlichen Betrieb ist.

Hohe Präzision mit nahezu Nullspiel

Harmonic-Drive-Dehnwellengetriebe bieten eine sehr hohe Winkelübertragungsgenauigkeit und nahezu Nullspiel, was Passerfehler, Farbversatz und Ghosting-Effekte erheblich reduziert.

Hohe Wiederholgenauigkeit

Flexodruckmaschinen verwenden in der Regel mehrachsige Servoantriebe, die eine extrem hohe Synchronisierung zwischen den Druckeinheiten erfordern. Mit geringem Übertragungsfehler und ausgezeichneter Wiederholpositioniergenauigkeit ermöglichen Harmonic-Drive-Dehnwellengetriebe eine präzise Steuerung der Phase des Plattenzylinders und unterstützen die Online-Plattenjustierung sowie die dynamische Kompensation.

Kompaktes Design

Der Platz innerhalb einer Flexodruckmaschine ist begrenzt, insbesondere im Bereich der Plattenzylinder und Rasterwalzen. Die kompakte Größe und das leichte Design von Harmonic-Drive-Dehnwellengetrieben machen sie für diese Anwendungen besonders geeignet.

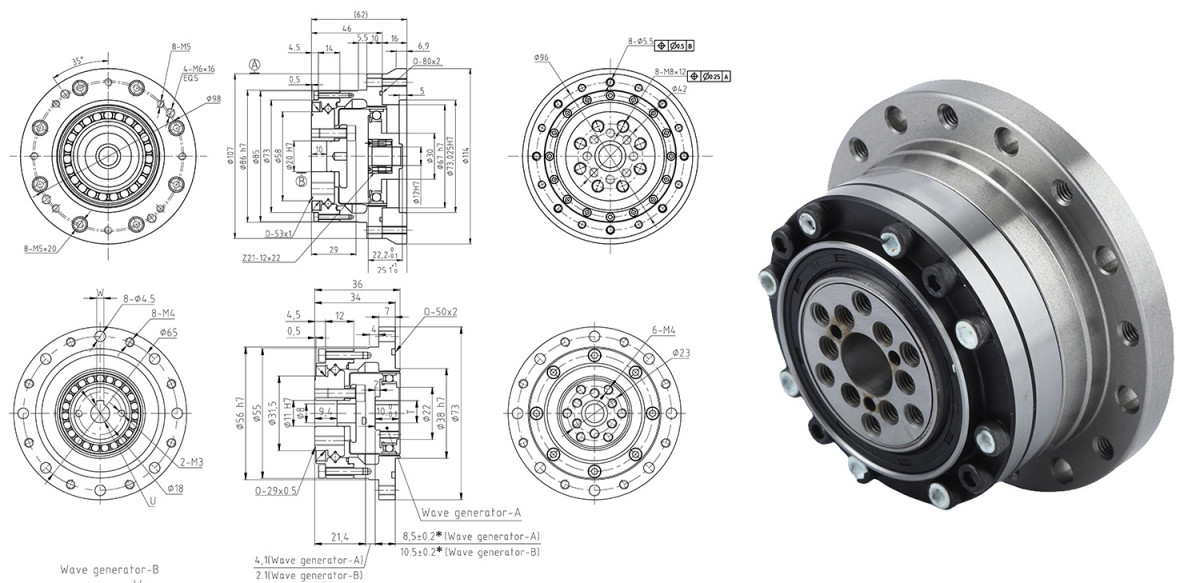

HONPINE Harmonic-Drive-Dehnwellengetriebe

HONPINE stellt seit 2018 Harmonic-Drive-Dehnwellengetriebe her und bietet ein vollständiges Sortiment an Zahnprofilen und Größen, mit Unterstützung für kundenspezifische Anpassungen auch in kleinen Stückzahlen.

In den letzten Jahren wurden HONPINE Harmonic-Drive-Dehnwellengetriebe in Flexodruckmaschinen in den Vereinigten Staaten, Australien und Europa getestet und erhielten sehr positives Feedback von Kunden.
